話說最近在路上看到紅黃牌的機會真是越來越多了
不過看來看去還是TMAX530好看
不論它的外型或馬力
都是我非常中意的地方
特別是它的分離式後把手
真是好物啊
雖然目前還沒有能力擁有它
不然做一個來過過癮也好
我的Fighter 不好意思啊!又要拿你來開刀了
來~首先
先來兩片鐵片
接下來量一下燈條的尺寸
因為我想加裝LED
鑽洞!先鑽小一點的再鑽大的會比較準
鑽好後看燈條能不能插入
嗯!確實全部都!"插"進去了.進去了..進去了......
再來就是把鐵片折我設計好的樣子啦
每一個角度都要準確的折出
OK!完成了

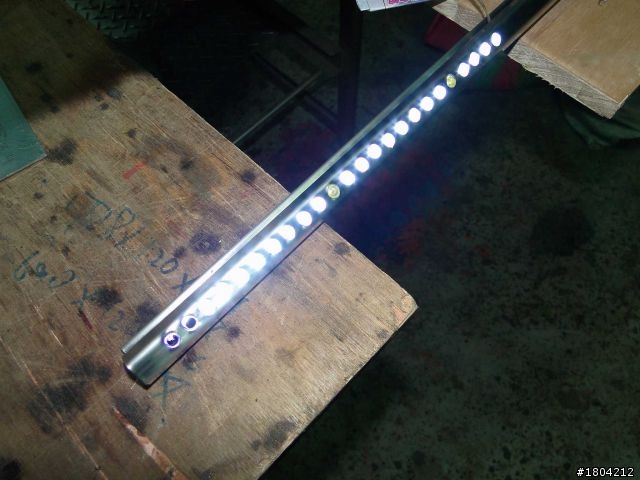

再把燈條插上去
亮了!
嗯~~差不多就是這種感覺(燈條是測試用的故障品)
下一步
在上鋸幾的切口
這樣就可以折出我要的角度了
(木工師傅都是這樣做的)
再把這些切口焊滿磨平
兩頭也要處理一下
OK完成
再來是最難的部份了
首先找10顆白鐵螺絲
五顆五顆焊在一起
這是要成為新的鎖點的零件
想了好久才決定了新鎖點的位置
量好距離用手鑽先鑽一個小洞
再拿電鑽開一個21mm的大洞
OK 位置左右剛好
新鎖點就是長這樣
後裡面看的位置
先焊一小點比較好調角度
等兩邊都調好了就直接上電焊啦!
OK啦 (請自行忽略大便焊點)
再把殼裝上
嗯!角度都沒有跑掉
可以上漆了
接下來再拿一個螺母
把中間的牙鑽掉
這樣才能套在原廠的鎖點上
套住了 還有1mm的空間
像這樣的螺母要有4個
鐵條是要作支撐的
兩個要焊起來
再把它折彎
鎖在鎖點上的樣子
這個時候主角再次登場
已經拋完毛絲面
焊上去
角度超難調的
上漆 還是黑色低調
曬魚乾啦
呼~終於完成了
接下來是電系的部份
為什麼要套小管子呢?
因為我不想要讓燈條的部份凸出來
把燈條塞進去
再塞一條管子 這樣以後手指才不會不小心去"摳"到
再用熱融搶固定 公母頭也做好了
這時候要向空中大喊
合體~~~~~~!!!!
嗯...不是
再來!
合體~~~~~~!!!!
嗯....好像也不是
再一次
合
啊.....沒有啦!
OK終.....終於裝上去了

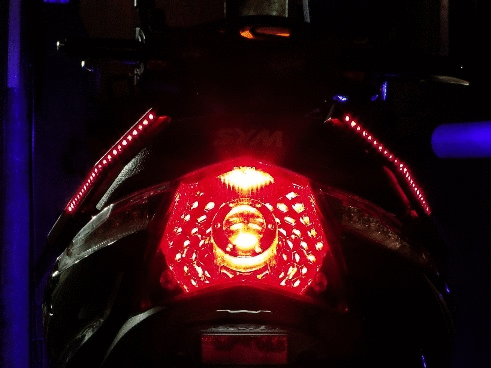

我的天啊! 亮了!!
哈哈哈....就是這種感覺啦
-------------------------寫真集-------------------------
讚啦!!!
重量比原本的多200公克左右
比預計的還少
其實它也是第二煞車燈哦
最後謝謝大家賞圖
