[分享] 電系改裝的安全配線及技術交流 (11/1重新增加一些內容及跑線訣竅!)


max05210238 wrote:
外拉電源 , "一定" 要加上保險絲
為了讓騎車變得更安全
所以我覺得這個議題真的有必要提出來與大家分享


想請問大大有幫VJR裝過蝸牛喇叭(WRC)嗎???
有的人說不用裝繼電器,有的要,
也有說,雖然可以不裝繼電器,但會把大燈的電吃掉,
原廠嗶嗶聲實在太沒用,我想換成蝸牛喇叭,
花蓮這裡的改裝店的工資實在收太高,
想自已來,但不太會裝繼電器.....

max05210238 wrote:
今天回覆了一個主題外...(恕刪)


值得收藏~
感謝啦~~~~~~~~

ugasd_ian wrote:
想請問大大有幫VJR...(恕刪)

星期一進公司我再把線路大致上畫一下給你參考!
屆時再回覆給你!

ugasd_ian wrote:
想請問大大有幫VJR...(恕刪)

你好

今天花了一些時間拍照片及畫圖
希望夠清楚!

第一張圖是大致上的線路圖
因為我不知道你那台車的電瓶在哪裡
所以你在依照現場情況自己決定線的長度吧!
如果你要裝兩顆蝸牛喇叭
電流大約10A左右
主幹的線徑請自己照表換算一下

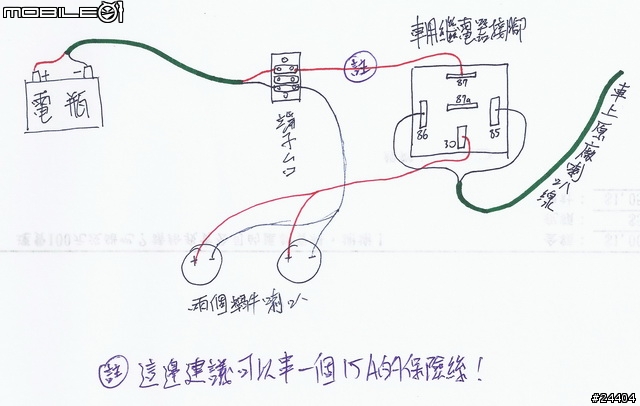

圖說↓:接喇叭線路圖

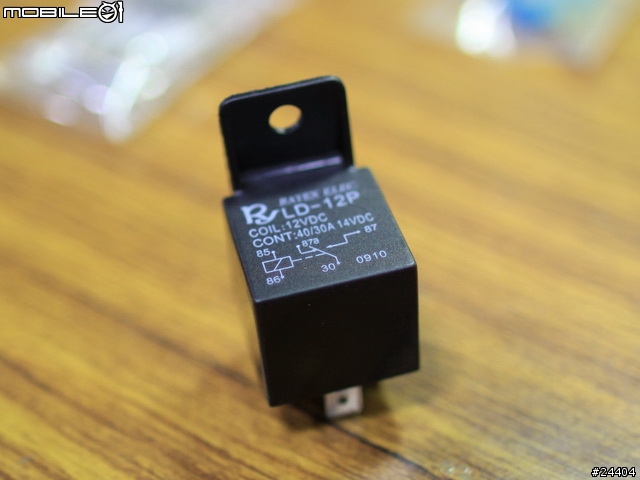

圖說↓:車用繼電器

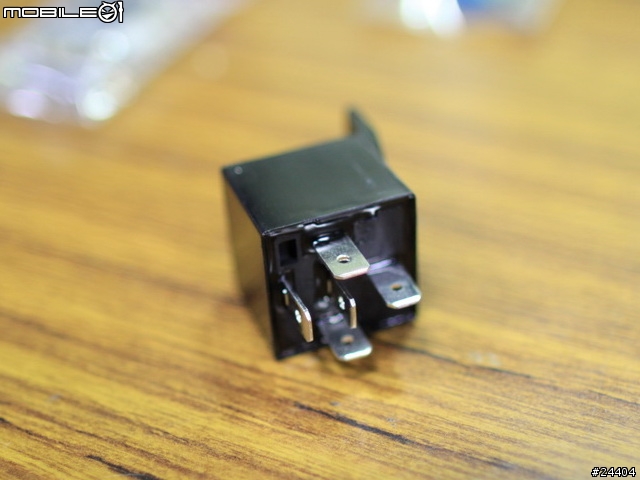

圖說↓:車用繼電器接腳


購買繼電器的時候請選購車用繼電器
也就是圖片中這種的
他接腳都有編號
編號也都是制式的
照著圖接就不會有問題!
如果還有問題再請一起討論

以上!
感謝大大的指道喲~~~
非常詳細的解說呢~

另外想請教一下喲,
因為我是二輪機車,
只能塞一粒蝸牛喇叭,
那個繼電器可以用4P30A嗎?
有沒有插座有關係嗎?
還有,蝸牛喇叭有分高音低音,
只能塞一粒的話,選高音還是低音好呢?

ugasd_ian wrote:
感謝大大的指道喲~~...(恕刪)

你好

不知道你口中說的4P30A是否長得也跟我圖片中的一樣?
如果一樣
他的接腳編號都會一樣
照接就好了
不過你要注意他是否是寫"DC 12V"
因為有分12V跟24V
24V是貨車在用的
機車只能用12V的喔!

蝸牛喇叭當然還是建議一次塞兩顆啦
畢竟他的聲音是和聲比較好聽
不然真的像牛在叫
哞~~~

自己想像一下吧
如果能塞還是盡量塞兩顆吧!
不能我會建議都不要裝...
max05210238 wrote:
蝸牛喇叭當然還是建議一次塞兩顆啦
畢竟他的聲音是和聲比較好聽
不然真的像牛在叫
哞~~~

自己想像一下吧
如果能塞還是盡量塞兩顆吧!
不能我會建議都不要裝...


噗~塞二顆咩.....
昨天我為了裝原廠LED踏板,
從斜板拆到馬桶,
但我有特別研究了一下斜板內的空間,
真的滿的可憐哩~

另外我說的4P,接頭大概如下:
一 一
一 一

不知...看得出來嗎?

有空我再把斜板拆開來看有沒有位置~~~
謝謝您的指導喲~

PS:給您加個分!

ugasd_ian wrote:
噗~塞二顆咩.......(恕刪)

這種繼電器我知道
上網查了一下

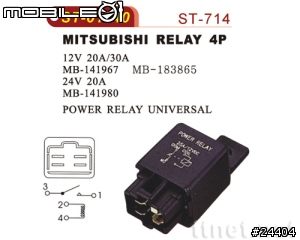

借用一下"盛籐企業股份有限公司"的圖片



這張圖可以看到他的電磁鐵在2、4腳
你原廠喇叭的線就接在這兩隻接點上
因為我不確定繼電器上面有沒有接腳編號
建議你可以只接原廠喇叭線上去
按看看喇叭
聽看看有沒有繼電器做動的聲音
只要你附近不要太吵
應該都聽得出來
在不然握住看看
應該也會有震動的感覺
如果都沒有
那就是你接錯腳了
換其他腳接看看
原廠線這樣試不會燒掉
只要你不要短路到就沒事

試試看吧!
感謝板大分享了這篇超級實用的文章~
雖然說對於我這個非常外行的人來看您的文章很吃力,但是我很努力的在了解和學習!!
因為之前機車有向給車行老板反應大燈沒有很亮,所以車行幫我裝了"強光器"!!??
因為我不懂,但車行又說的很有道理,再加上我原廠啦叭沒什麼聲音,所以又把車上的原廠啦叭換成了蝸牛啦叭!!
只是…
車行並沒有幫我把線拉去電瓶那裡,而只是在車頭前面加裝了一個裝置(是強光器嗎?)…至於那個裝置是什麼我不懂(改天拍照下來PO圖),只見車行又直接將蝸牛啦叭裝上去,也沒拉線到電瓶
開了電門測試啦叭…可以說是跟”燒聲”一樣…車行老板見狀,又再裝了一個”裝置”上去…之後啦叭聲音就還算是”有點”正常…因為我只有裝一顆…真的如您所說的不如不要裝…
只是想請教,車行這樣做是不是偷個方便賴的拆車殼?如果要自己來的話,是否如您所說的那樣照著做就好呢?
因為這一陣子我想了解如何自己DIY電系的部分,但我是個完完全全的外行…不知從何學起
剛好看到您發的這篇文,真是讓我大為感動

max05210238 wrote:
這種繼電器我知道上網...(恕刪)


小弟買過七八個廠商像這種四pin的Relay, 它們腳位定義都一樣

一般這種Relay會有公母插的設計, Relay拿起來從插座看進去, 將公母卡榫朝向天空
右邊2pin是小電流開關控制, 左邊2pin是走大電流負載

參考參考
