感謝"愛立刻"兄、406兄及各位車友替小弟解惑～
新鵝有第二煞車燈，哼…svmax也來搞一個
純惡搞，所以沒啥材料、特殊工具：
SMD軟式燈條一條(適尾翼長度剪裁之)、熱熔膠(增加燈條與尾翼愛的甜蜜唄)、不知名品牌雙面膠(路邊撿到的)、剝線鉗(尖嘴鉗)、剪刀、電火布(這間水電行列入黑名單...一個電火布足足貴他家一倍..賣我20摳)、套筒(拆尾翼、側版和車廂)、十字起…
超迅速的一瞬間已經拆光…（想不到自己亂拆一兩次，竟順手起來…都知道哪有螺絲、卡榫了…）
拆拆拆
右側版、油箱上蓋版、一點都不起眼的主角（SMD軟式燈條）、尾翼以及路人甲插花的兩雙鞋子

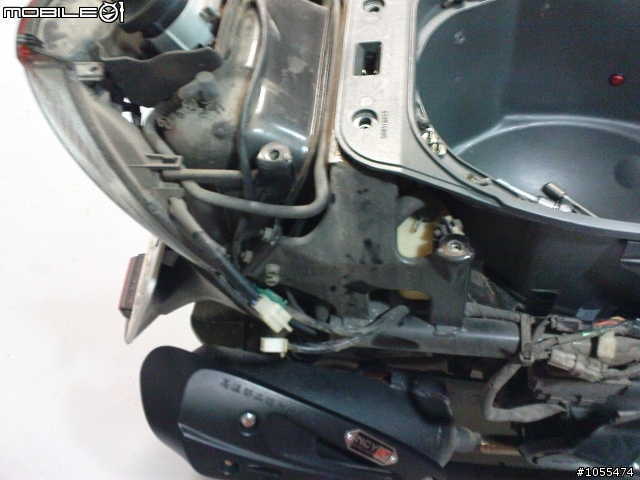

就是這張糊掉的...依稀可見綠黃（是正極），下面那條黑色（是負極）

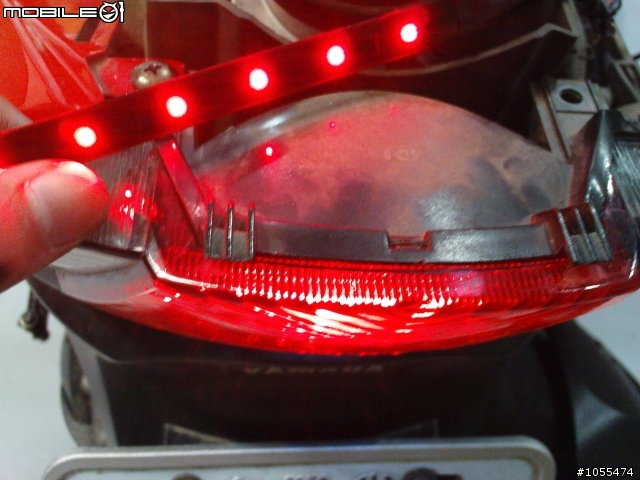

測試中～ok，煞車才會亮～
路邊攤牌的一點都不防滑手套…被拿來按煞車
組裝回去，再測一次，開大燈，ok！只亮尾燈～

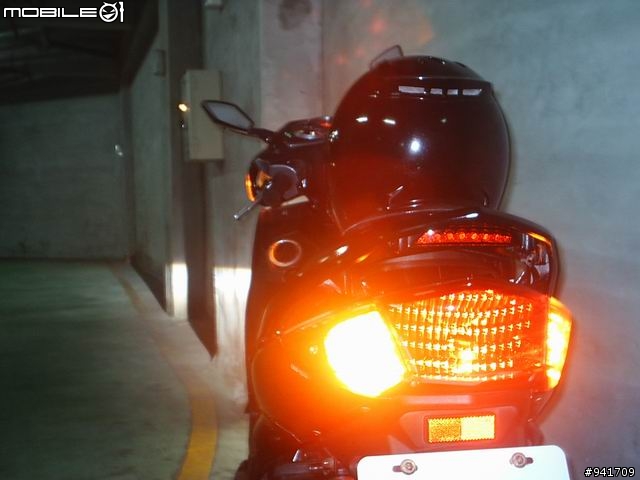

按下煞車，嘿嘿！出現第二煞車燈哩～與朋友測試結果，並不會造成後方車輛眩光感、刺眼，角度不錯，不過只有六晶SMD有點虛..改天夜跑跟朋友換車自己目測看如何@@
純惡搞，有誤請指正！
個人積分：264分
文章編號：9376745
個人積分：28分
文章編號：9376863
雲哥 wrote:"一拜"此詞似乎是近代改車人的用語，原文是日語"いっぱい、いっぱい"的發音（以前好像都用台語"都啊賀僅蹦"，近代出現一拜這詞…應該是這樣吧！），即是國語的剛好、到底的意思…
一拜是什麼意思?...(恕刪)
資料來源知識減：一拜的意思、來源
原來是這樣…雲哥沒問，小弟我還一直以為是台語…
個人積分：122分
文章編號：9379006
個人積分：74分
文章編號：9381790
照著各位提供的料號、接線方式的說明
小弟今天晚上也完成了接線囉!! 而且也測試作動方式ok!
燈號正常!!
不過還在等老爸幫我純手工製作的led 燈座鐵架
等完工後再貼上來跟大家分享
不過這次先分享線路圖

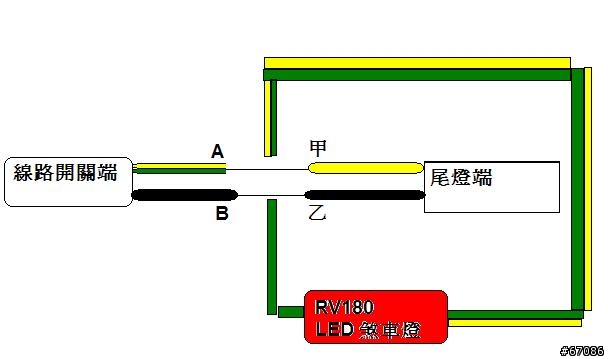

小弟畫了一個小小的示意圖
不過~ 只會小畫家，而且功力很弱，大家就加減看囉
小弟的車是化油版的
首先，要先拆掉馬桶，就可以看到如原來發文樓主有貼圖提到的線路接頭的地方
然後~~~
原來的車上線組是
線路開關端黃綠線(A正電) 是接著 尾燈端 黃線 (甲正電)
線路開關端黑線(B負電) 是接著 尾燈端 黑線 (乙負電)
而RV180的LED 尾燈的線分別有 黃綠線(正電) 和綠線(負電)
如果您要的作動模式是拉煞燈才亮的話
就把 LED 尾燈的
黃綠線 並聯接到 A-甲 之間即可
綠線 並聯接到 B-乙 之間即可
至於接的方式有很多，像是之前有大大提到的烏龜夾、分線夾都很方便
不過小弟因為找不到地方買@@a 所以就自己再分接後用熱縮管+電火布包起來
另外多接了一組接合的接頭來跟LED 燈組交插…以方便日後替換就是了
另外~ 如果有大大想要把這燈組的作動模式改成只要開燈就恆亮的話
那就是把RV 180 LED 煞車燈 黃綠線接到下面的線組並聯即可
線路開關端藍黑線(正電) -- 尾燈端 藍線 (甲正電) <----這組配色顏色是化油版
或是
線路開關端藍線(正電) -- 尾燈端 藍線 (甲正電) <----這組配色顏色是噴射版
土炮~ 真的很有趣啊
尤其當改完後，結果跟原來計畫的一樣的時候真超有成就感的!!!
而且....
突然發現，家裡真的很多東西可以用
接線用到的所有東西(金屬接頭、電線、熱縮管、所有工具) 通通都有...
有個也愛土炮惡搞的老爸真的很好
