繼電器接法疑慮~~

各位大大~~見笑了~~敝人欠栽培,所以現在後悔當年應該去念電子科系的,呵呵~~

言歸正傳,因為我的機車老迅光大燈實在不敢恭維,想自己加裝個外掛式大燈來增加晚上的可視度~~

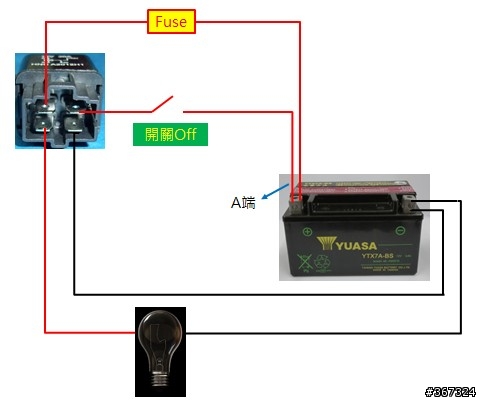

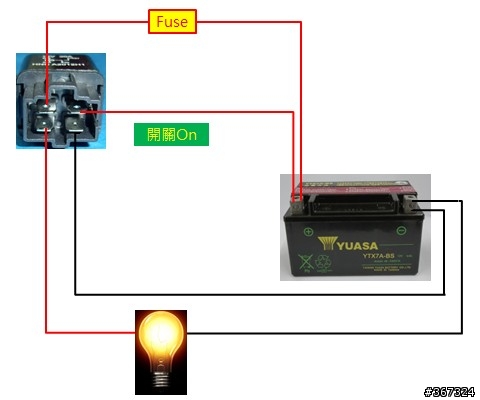

拜讀網路上相關資訊後,決定開始動工如下,







這個邏輯應該沒錯吧?

後來慘案發生了,豬頭的我居然將開關設在機車外,那阿貓阿狗的閒人就可以在不開電門的情況下打開外掛式的大燈了~~

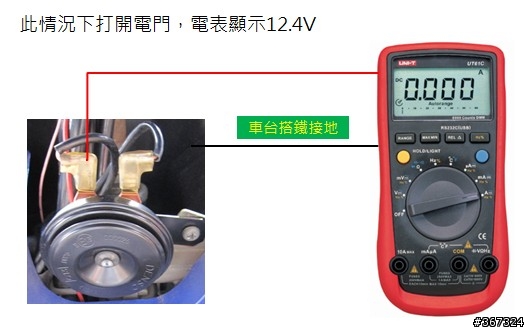

不行,要修改一下,開關要在電門ON的情況下才可以動作,因此我去查了喇叭線的端子,發現電門ON的情況下圖片左邊的端子可以量到有電(12.4V)~~




理論上我把下面圖中的A端拉去接喇叭左邊的端子,不就可以達成"開關要在電門ON的情況下才可以動作"嗎?可是我的外掛式大燈卻亮也不亮,繼電器也一點聲響也沒有,原先第2張圖的確裝在車上是可以亮的~~




請教一下各位大大,我是哪一個環節出錯了?感恩~~
2014-02-12 16:58 #1


第一個想法是被分壓了,所以分出的電壓不足12V,你可以再量電表確認一下.

再來就是接地(負端).是否有共地.
繼電器線圈應該接原本大燈的線路,不要直接從瓶拉過來,
這樣鎖匙沒開繼電器不會動作。

PP&ORIS wrote:
各位大大~~見笑了~...(恕刪)


老迅光 電系不是吃交流電?

繼電器需直流電才會動作,所以你可能需要橋式整流器 (頭圓圓四隻腳電子零件)
├愛像是什麼┼只能用人生百態去看待┤
我的車也是20年的迅光改H3,大燈控制relay請由鎖頭供給正電!
再請教一下~~

繼電器上的文字記載 : COIL 12VDC

那我連接喇叭端子後再開電門時就有電瓶通電過來的12.4V直流電了

理應可以讓繼電器作動了,不是嗎?

還是我的觀念有誤,請各位提點~~

謝謝~~

PP&ORIS wrote:
各位大大~~見笑了~...(恕刪)

車輛電路要考慮線徑,電流
換接喇叭的另一個接點試試,也許你量錯點了
6968696869686968
