diy製作快拆側箱（完結篇）

TONY1978 · 2025-06-12T23:07:13+08:00

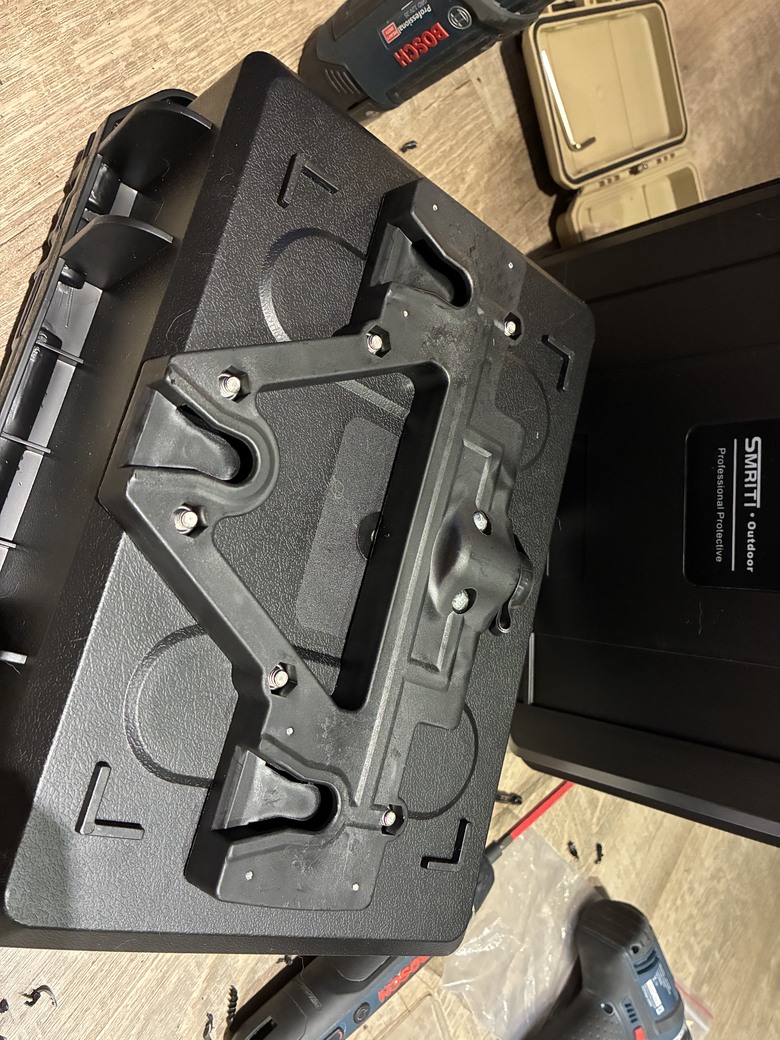

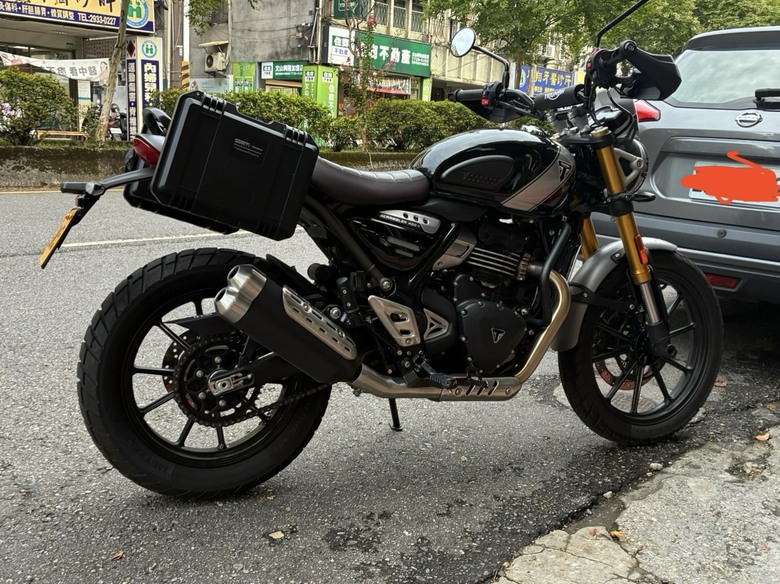

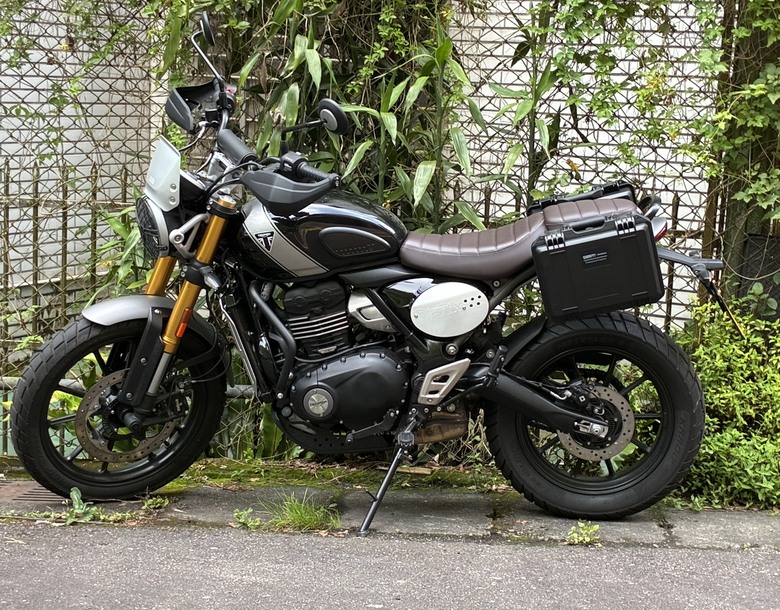

先來一張完成照最近買台新黃牌也是想要安裝置物空間我另一台紅牌是軟馬鞍包是蠻好用的但外型塌塌的就是不太滿意這台車就想用硬殼的可惜合用硬殼版顏值也一言難盡滿滿商用的感覺而且檔車馬鞍包或側箱都需要搭配支架而大部分的支架都不支援快拆系統而且尺寸都蠻大的裝上去整車美感都跑掉了步驟1.選擇貨架系統我看了一圈，目前只有sw快拆系統視覺比較低調快拆尺寸比較小而小黃牌當然不可能選擇正版sw箱那價格可不是開玩笑的而且尺寸也都太大了（單邊箱體400歐）步驟2.尋找適合車用的sw系統支架我的車市面有三四款sw支架價格約在1000-2500這款是我用的sw規格貨架這兩張是網路圖片也是sw貨架步驟3.購買快拆模組市面能買到快拆模組有兩三款我選擇照片中這款比較單純有密碼跟鑰匙款我買鑰匙款的步驟4.購買自己要的側箱我選擇pc材質的器材箱顏值相對好一點缺點是內部空間會比較小而尺寸依照自己的需要選吧四個器材箱/四組sw快拆模組四組箱內鋼板步驟5.放樣並假固定看看裝車位置是否合理之後箱體鑽孔安裝重點是鑽孔後本來氣密的防水箱基本就失效了想要百分之百氣密鑽孔處就要想辦法封膠6.兩款都裝上車小款可以塞進帆布車罩放手套太陽眼鏡當然是沒問題中款安裝後上緣跟座椅差不多高覺得蠻好看的各位有興趣的可以照我的方法去做小型帥氣款中型搭戰術molle款

阿速吉八

5705分

11樓

阿速吉八

個人積分：5705分

文章編號：91705815

TONY1978 wrote:
最近買台新黃牌也是想...(恕刪)

太神啦
可以自己做側箱

三角鐵

9270分

12樓

三角鐵

個人積分：9270分

文章編號：91706326

TONY1978 wrote:
最近買台新黃牌也是想...(恕刪)

DIY厲害

TONY1978

14544分

樓主

TONY1978

個人積分：14544分

文章編號：91706406

感謝各位支持
寬度看起來不用擔心
除非我是分離把的仿賽

防水部分開蓋部分不用擔心
它有柔軟的膠條做水密
而且這樣才不會會有異音

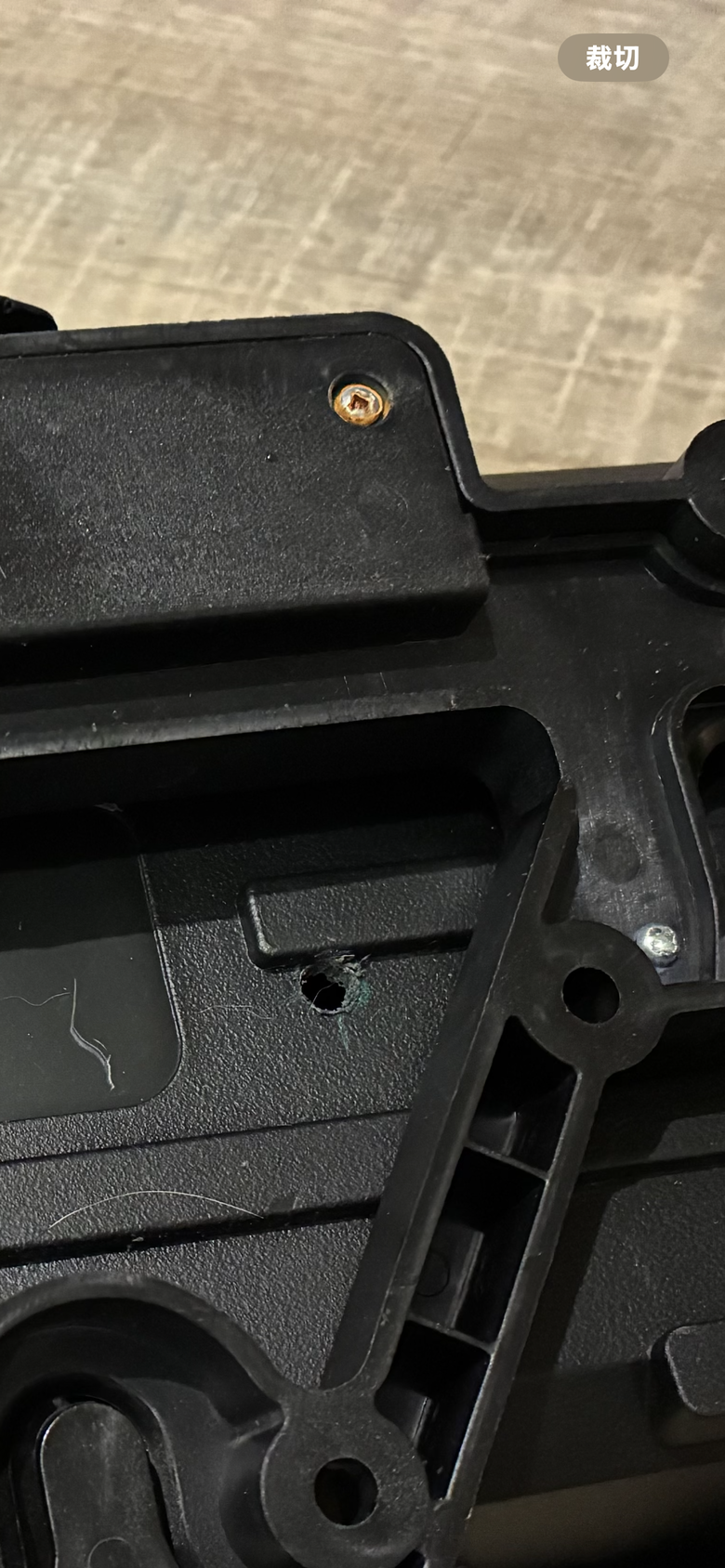

但是安裝快拆模組需要鑽孔
如果漏水也是從那邊進來
所以自己要斟酌上上膠
或是打一個泄水孔

至於擔心箱體破掉

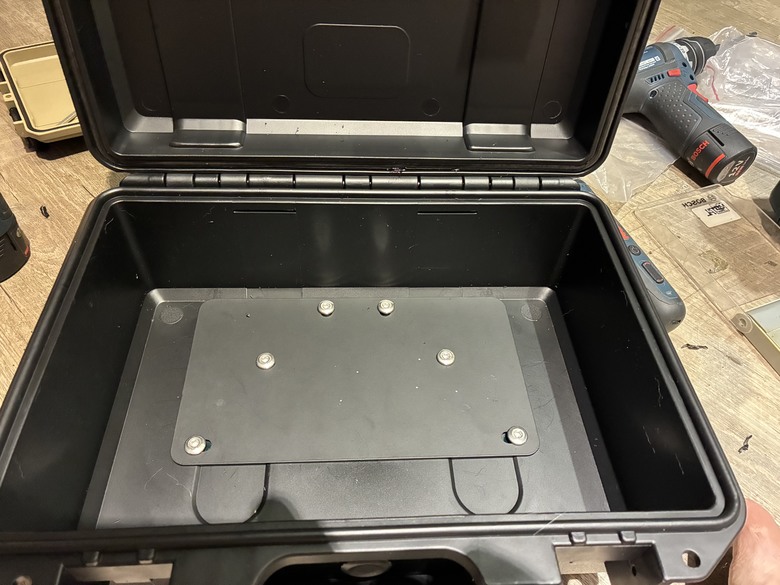

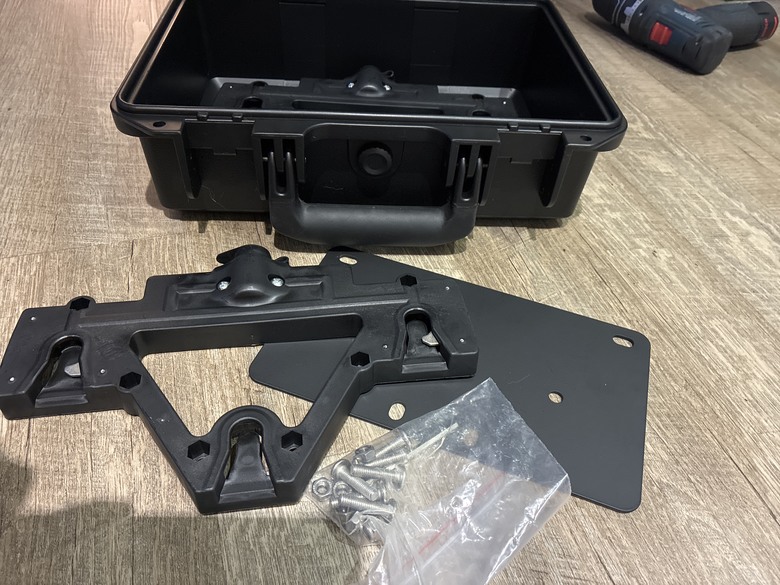

其實這個零件在設計的時候能搭配金屬背板
搭配使用應該不會有問題

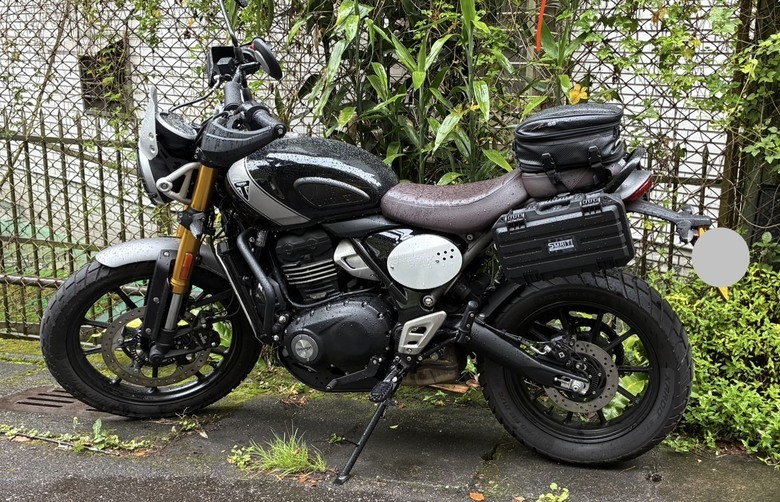

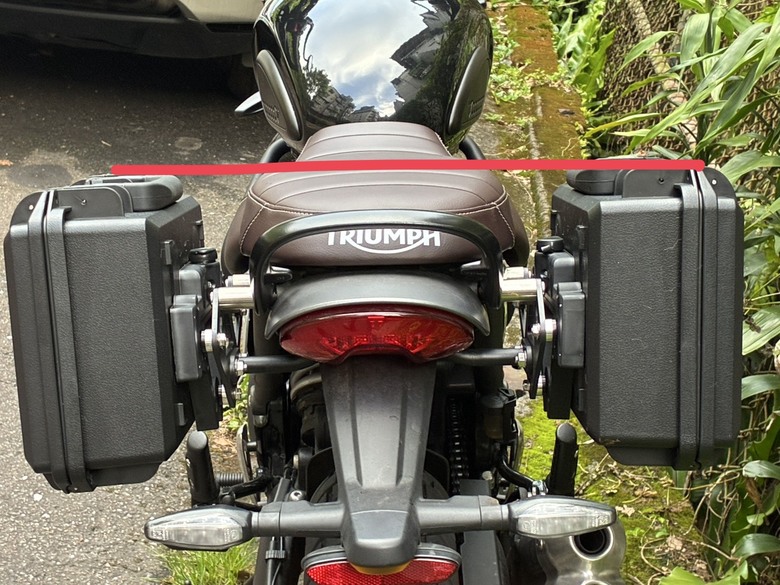

趁著晚上把中款裝好了
第二次安裝真的快很多
沒有多餘的研磨動作

S.A.G.

1971分

14樓

S.A.G.

個人積分：1971分

文章編號：91706754

TONY1978 wrote:
至於擔心箱體破掉
其實這個零件在設計的時候能搭配金屬背板
搭配使用應該不會有問題...(恕刪)

原來內箱鋼板是這個目的拇指向上

請問是側箱開發廠商附的? 還是需要另外找?

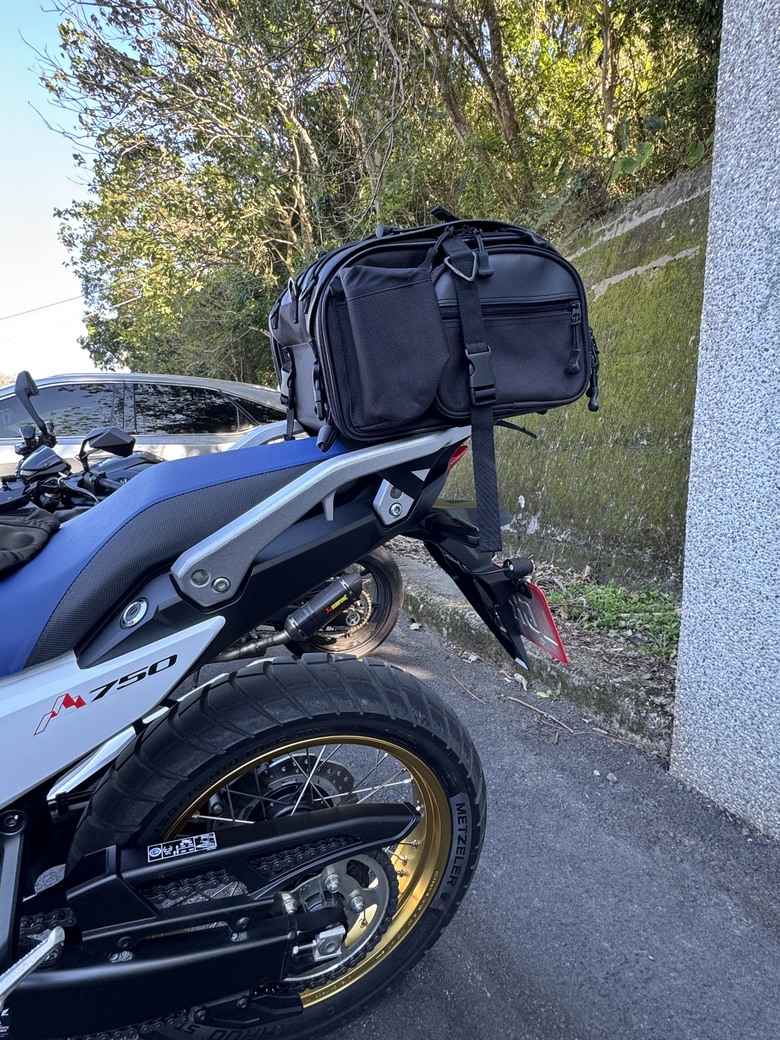

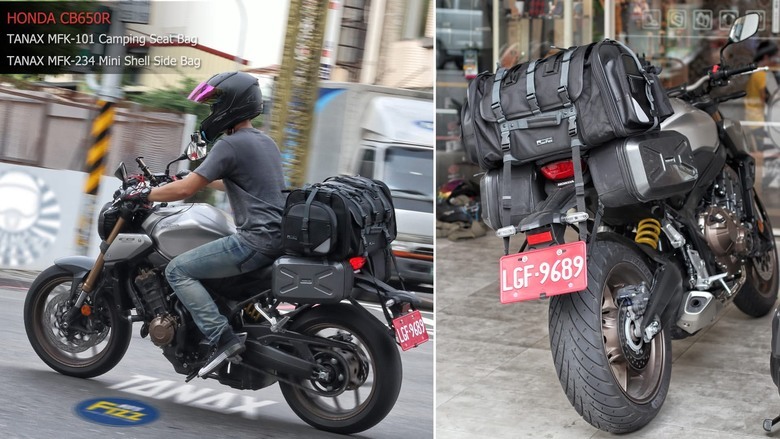

我之前也打算裝側箱，SW 側箱架確實是最小的，但依我的騎車習慣，不一定每次都需要收納空間，那個箱架裝在那有點礙眼，所以就找了軟座包來用

TONY1978

14544分

樓主

TONY1978

個人積分：14544分

文章編號：91707669

S.A.G. wrote:
原來內箱鋼板是這個目...(恕刪)

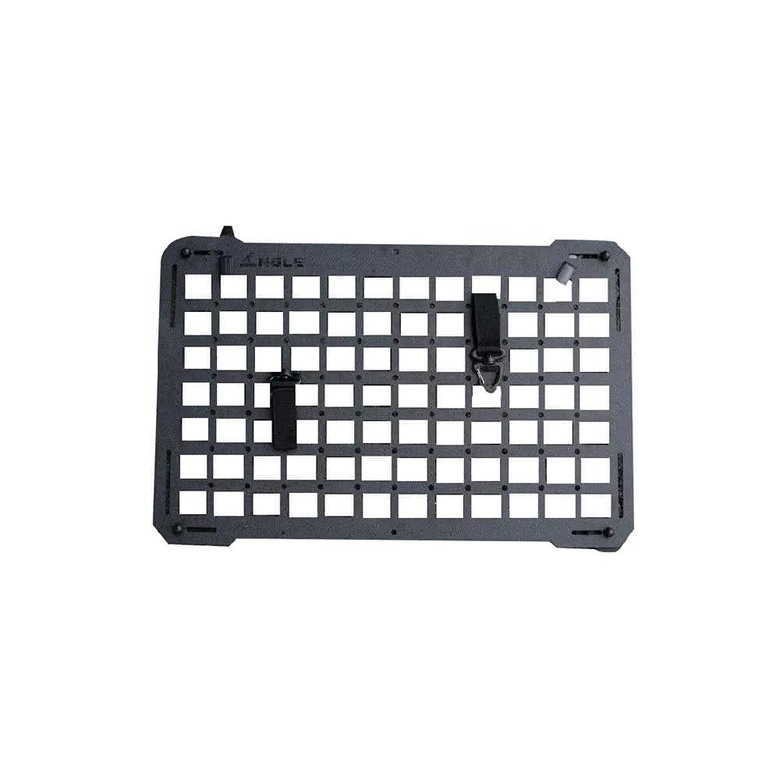

廠商開發零件應該就有搭配不同尺寸的鋼板
如果你要裝更大大的箱子它有更大的鋼板
或是你要固定軟質鞍袋也可以

其實用後座包
就很實用了
我這樣搞增加不了多大的空間
重量倒是增加不少
而且以我以往用硬殼側箱的經驗
騎個一陣子都要檢查螺絲有沒有鬆掉？
偶爾掉幾顆螺絲也是稀鬆平常的事
還要忍受一些異音
不過這一次都有考慮到這些問題
希望這次不要給我搞怪
