[Wii] 自製無線 Sensor bar

請問大大,四號機的材料是這些嗎
1. AAA 電池盒 2/EA
2. 5mm IR LED 8/EA
3. 30Ω 電阻 2/EA
4. 20Ω 電阻 2/EA
5. 藍光 3mm LED 1/EA
6. 電話線

還有三號機的電路圖可以提供一下嗎
謝謝你~
小弟是電子新手,想請教大家

以前輩的線路圖做參考,電源5V(USB or batt)藍光LED當電源指示燈,另外以6顆IR LED並聯作為紅外線發射源(左右各三顆),而在網路上查到的IR LED運作規格似乎是1.5V 0.02A,所以我暫時用12.5ohm(R1)跟IR LED串聯(不知道對不對..?),然而如果再加一個LED當作電源指示燈,我該如何控制電流才不會讓LED燒掉(R2=?),同時又可以提供穩定的電壓電流給IR LED呢?..有沒有什麼電阻值的建議呢?

八顆IR LED跟六顆IR LED在使用電池的耗電量大概差多久呢?..還是說用八顆就可以了?(希望能撐2個小時for 2顆AAA電池)

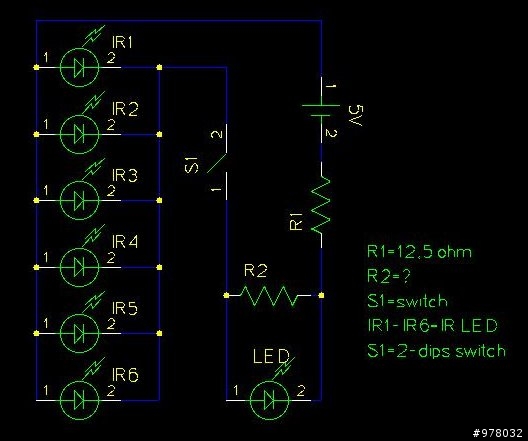

以下是小弟生平第一次畫的電路圖,請各位高手幫幫小弟,看看哪裡是不是有問題或是可以改進一些地方!!感激不盡!![慟哭]

請問大大 那個紅光接收器跟藍光LED正負極性不曉得 是否能給完整的極性
是否大大們能PO完整的正確電路 因為小弟我看不懂>"<
這個文章好像過久的~
小弟是今年中才買wii
所以想問一下,有沒有改良版
可以讓收訊強一點

在網拍有看到有的竟然要裝到4顆4號電池的...
小阿民 wrote:
這個文章好像過久的~...(恕刪)




該裝置 只有發射功能

0小咪0 wrote:
請問大大 那個紅光...(恕刪)



不是接收 是發射端


OASYS wrote:
小弟是電子新手,想請...(恕刪)



電阻 接在 元件後

就沒有 限流的能力了

jakyou wrote:
Wii Sensor Bar 吃的是 12V,您若沒把線剪掉直接量的話是 7.5V,那是電路運作產生的降壓。



樓主大大

您這句話恐有誤導之嫌, 您文章開頭就說量測到7.6 V (我覺得很合理),
您說原廠吃12v反而無根據極不合理
再說, 空載量到的供給電壓, 要看內部供電線路型態, 空載量測未必就是設計負載的電壓
(我沒主機 無法量空載電壓)
小的我本身是搞電子的, 原廠 SENSOR BAR 我也拆開看了
正常設計運作時的壓降, 絕不會誇張到由12v降到7.6v

另補充
內部是單邊 五顆IR LED串25ohm, 兩邊是並聯的,
不是有的發文說的 串10顆IR LED

如果單邊1顆就能運作良好

那麼單邊4顆(4號機)的用意是?
