英特爾推出採用 18A 製程、擁有 288 個 E-Core 的 Xeon 6+「Clearwater Forest」處理器

根據 Techpowerup 報導,Intel 在 MWC Barcelona 展示代號 Clearwater Forest 的新一代 Xeon 6+ 伺服器處理器,採用 Intel 18A 製程節點的 Xeon 系列產品,預計 2026 年正式上市。

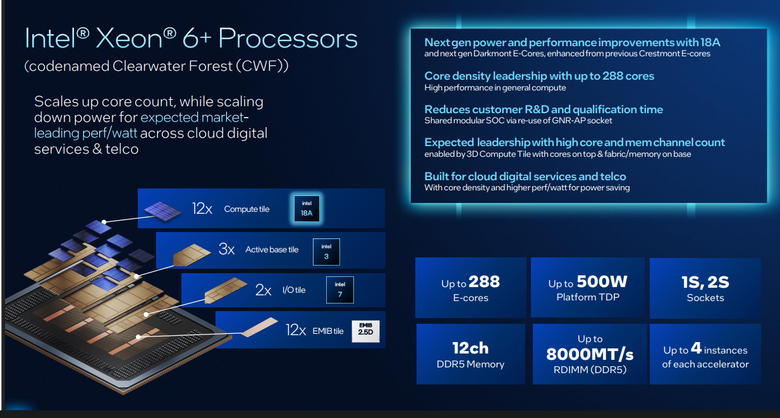

與前代相比,Clearwater Forest 不只是單純提升核心數量,而是採用高度複雜的 chiplet 設計。整個封裝由 12 顆以 Intel 18A 製程打造的運算晶粒組成,搭配 3 顆 Intel 3 製程的主動式基礎底層晶粒,以及 2 顆 Intel 7 製程的 I/O 晶粒。晶粒之間透過 Foveros Direct 3D 進行堆疊整合,同時以 EMIB 橋接技術串聯,形成 2.5D 與 3D 混合封裝架構。

在架構層面,每顆運算晶粒包含 6 個模組,每個模組內建 4 個 Darkmont E-core,也就是每顆晶粒 24 核心。雙插槽系統理論上可達 576 核心規模。

英特爾指出,新一代 Darkmont 核心具備更寬的前端設計與更大的亂序執行視窗,並增加執行埠與運算資源,以提升整數與向量運算吞吐能力。核心以四核心為一組共享約 4MB L2 快取,整體封裝層級的最後一級快取容量可超過 1GB,約達 1,152MB。

平台規格方面,Clearwater Forest 延續既有 Xeon 伺服器插槽,支援 12 通道 DDR5 記憶體,速度目標推進至 DDR5-8000,同時提供 96 條 PCIe 5.0 通道與 64 條 CXL 2.0 通道。

英特爾此次在 MWC 強調的重點,則落在電信與邊緣 AI 應用。隨著 6G 網路架構逐步走向虛擬化與雲原生化,電信營運商傾向將 RAN 功能與 AI 推論任務整合於同一顆伺服器晶片中。透過在單一 SoC 上整合矩陣與向量擴充指令、vRAN 卸載功能,以及控制面與用戶面運算能力,Clearwater Forest 可減少對獨立加速卡的依賴,降低系統複雜度與營運分工隔離風險。

英特爾表示,一套雙插槽系統理論上可建立數十甚至上百個虛擬機(VM),在不突破功耗預算的前提下,提高單機架的工作負載密度。
...
https://www.igorslab.de/en/xeon-6-with-288-cores-clearwater-forest-sets-the-standard-for-efficiency/

擁有 288 個核心的 Xeon 6:Clearwater Forest 展現了其卓越的能源效率。
2026年3月4日

英特爾利用世界行動通訊大會不僅宣傳行動技術,更傳遞了一個關於基礎設施的明確訊息。基於 Clearwater Forest 架構的 Xeon 6 處理器即將問世,標誌著 E-Core 伺服器架構的下一個演進階段——採用英特爾 18A 晶片製造。而這次,英特爾關注的不再是提升幾個百分點的 IPC,而是提升整體架構效率。

單路系統中擁有 288 個核心
具體來說,英特爾、愛立信和戴爾正在討論使用擁有288個高效核心的至強6990E處理器。這比其前代產品至強6780E(144個核心)的核心數量翻了一番。然而,決定性因素不僅在於核心數量,還在於平台架構中。過去,要實現288個核心需要雙路系統,即使用兩顆6780E處理器,而未來只需一顆6990E處理器即可。

根據英特爾的說法,結果是:
  • 與先前的 2S 配置相比,1S 系統的效能提高了 30%。
  • 伺服器數量從11台減少到9台。
  • 基礎設施功耗從10.2千瓦降至6.3千瓦
這並非表面修飾,而是結構加固。

效率提升 60%——但前提是必須在適當的條件下。
英特爾聲稱能源效率提升高達 60%。這樣的數字聽起來總是很驚人,但它們取決於具體情況。直接比較主要是指與較早的至強可擴展處理器系列,特別是第二代和第四代。

在電信環境中——例如無線接入網 (RAN)、虛擬無線接入網 (vRAN)、邊緣處理——重要的不僅是原始運算能力,還有每吞吐量的功耗、機架密度和散熱能力。而這正是 Clearwater Forest 的優勢所在。
eclair_lave
之前Sierra Forest Xeon也有發布288C E核的版本,不過據說由於價格等因素沒多少客戶有興趣,查了資料看最終似乎沒有正式發布,或是就是指現在這款看不太懂?
eclair_lave
https://wccftech.com/intel-unveils-288-core-sierra-forest-xeon-cpu-5th-gen-emerald-rapids-launching-december/
單插座設計意味著:
  • 主機板結構更簡單
  • 降低插槽間延遲
  • 更少的電源轉換器和電路板損耗
  • 降低冷卻需求
這些參數對於愛立信等電信設備製造商而言尤其關鍵。能源是營運成本中佔比最大的因素。

Clearwater Forest 採用 Intel 18A 平台製造。這不僅是一種全新的架構尺寸,也是 Intel 雄心勃勃的製造路線圖的首次真正考驗。 RibbonFET 和 PowerVia 不再只是空洞的詞彙,而是與生產息息相關。因此,Intel 將架構攻勢與製造攻勢結合。這在戰略上風險巨大,但卻勢在必行。任何想要在 2026 年和 2027 年的伺服器市場中保持競爭力的企業,不僅需要架構,還需要對製造流程進行有效把控。

瓷磚建築仍然佔據中心地位
Clearwater Forest 繼續採用模組化設計:
  • 來自 Intel 18A 的計算單元
  • 用於連接的 I/O 模組
  • 帶有內存控制器和集成緩存的基礎瓦片
整個系統運行在 Birch Stream 平台上。這種分離式設計使英特爾能夠優化製造流程並分散良率風險。同時,封裝的複雜性也顯著增加。 EMIB 和 Foveros 在這裡並非行銷噱頭,而是強制性要求。

市場上市:兩種時間表
區分這一點很重要:
  • 伺服器領域全面上市時間:2026年上半年
  • 向電信設備製造商交付:自 2027 年起
這意味著今天所展示的效率數據主要體現在設計方案的成功實施和路線圖規劃中。大規模的基礎設施部署還需要時間。

Classification 等級
擁有288個核心的至強6處理器並非傳統意義上的“越多越好”,而是一款整合型產品。英特爾試圖透過高核心數和E-core設計,在每瓦性能和機架密度之間找到最佳平衡點。

如果承諾的60%效率提升能夠在實際電信工作負載中得到驗證,這將是一項重大進步。否則,它仍然只是MWC大會上一個不錯的簡報。決定性因素將是英特爾18A架構在量產上的穩定性。如果生產不穩定,288個核心很快就會成為交付難題。
同一個主題,主題加回文分四段貼?

增加廣告文篇數嗎?論次記酬?


eclair_lave
之前Sierra Forest Xeon也有發布288C E核的版本,不過據說由於價格等因素沒多少客戶有興趣,查了資料看最終似乎沒有正式發布,或是就是指現在這款看不太懂?
2026-03-06 19:58

eclair_lave
https://wccftech.com/intel-unveils-288-core-sierra-forest-xeon-cpu-5th-gen-emerald-rapids-launching-december/

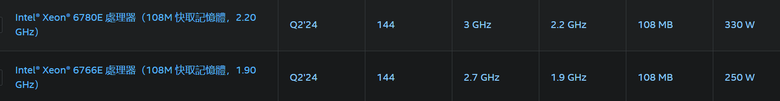

看起來的確沒發布, 只有 二款 144 核的 Sierra Rapids

https://www.intel.com.tw/content/www/tw/zh/products/details/processors/xeon.html

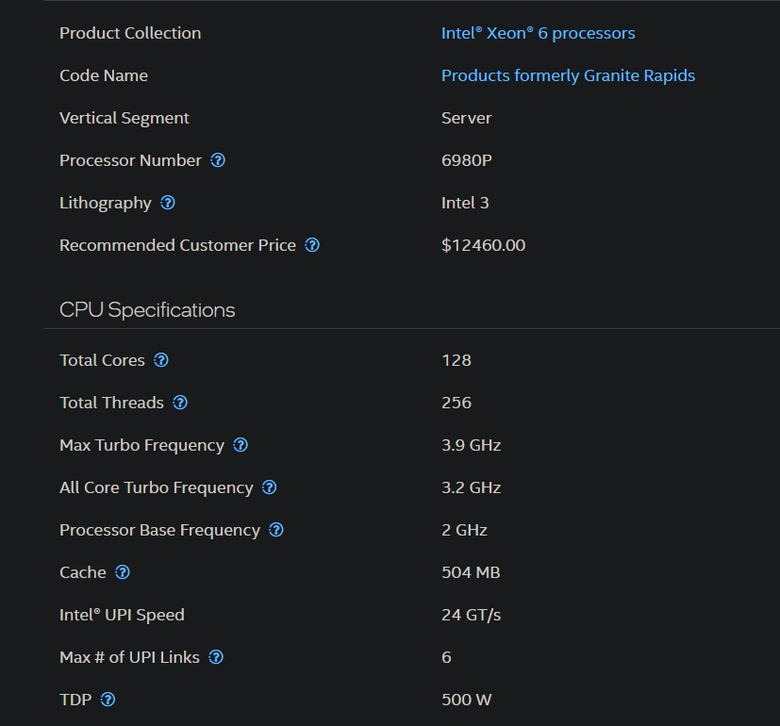

最接近 AMD 288執行緒 的可能是 128 核, 256執行緒 的 6980P (Granite Rapids)

https://www.intel.com/content/www/us/en/products/sku/240777/intel-xeon-6980p-processor-504m-cache-2-00-ghz/specifications.html
