:Intel Nova Lake-HX / H 晶粒照片曝光：中文摘要與重點分析
資料來源：TechPowerUp，2026 年 10 月 16 日相關報導；以下規格仍屬未經 Intel 官方確認的爆料。這篇文章最值得注意的地方是：Intel 下一代 Nova Lake 筆電處理器，據稱會採用多晶粒（Multi-Die）封裝，並混合使用台積電與 Intel 自家的製程。 高階 HX 型號傳出最多有 28 個 CPU 核心，而一般 H 型號則採用較精簡的配置。
一、兩款處理器的傳聞規格
Nova Lake-HX 28 核心 高階遊戲筆電、工作站
P-Core 8E-Core 16
LPE-Core 4
封裝面積 360 mm²
Nova Lake-H 16 核心 主流高效能筆電
P-Core 4E-Core 8
LPE-Core 4
封裝面積 276 mm²
以上核心數、封裝面積及產品定位均依據洩漏資訊整理，不是正式產品規格。
三種核心的用途大致如下：
- P-Core（效能核心）：處理遊戲、重度運算及需要高單核效能的工作。
- E-Core（效率核心）：提供較高的多執行緒吞吐量。
- LPE-Core（低功耗效率核心）：偏向低功耗、背景工作及輕負載處理。
二、最重要的發現：一顆處理器，六塊晶粒

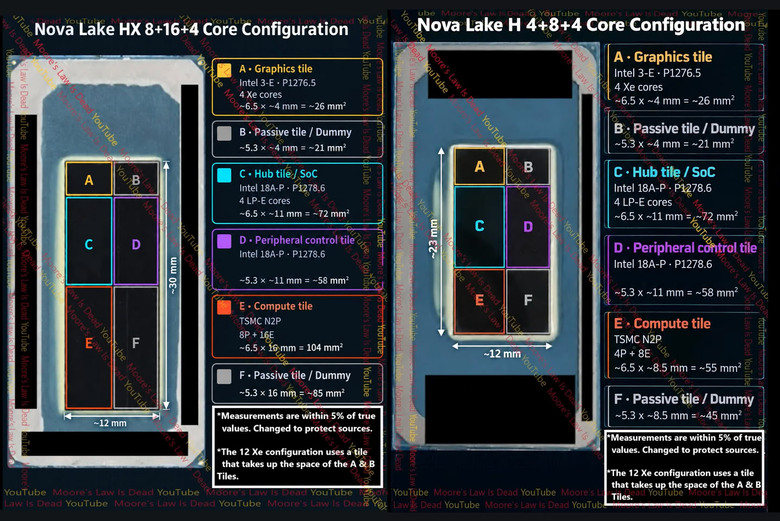

根據目前流出的晶粒照片與相關報導，Nova Lake-HX 據稱由六塊晶粒組成，並非把所有功能都做在同一塊矽晶片上。| 晶粒 |
傳聞面積 |
傳聞製程 |
主要功能 |
|---|---|---|---|
| Compute Tile | 104 mm² | 台積電 N2P | 8P + 16E CPU 核心 |
| Graphics Tile | 26 mm² | Intel 3-E | 4 個 Xe GPU 核心 |
| Central Hub Tile | 72 mm² | Intel 18A-P | 4 個 LPE 核心及中央整合功能 |
| Peripheral Tile | 58 mm² | Intel 18A-P | 周邊控制功能 |
| Dummy Die | 21 mm² | 未確認 | 封裝結構支撐 |
| Passive Die | 85 mm² | 未確認 | 封裝結構及運作支援 |
表格數字來自非官方爆料；部分晶粒功能、製程與面積尚未獲 Intel 證實。各晶粒面積加總為 366 mm²，與報導所稱約 360 mm² 的封裝尺寸存在估算差異，不能將這些數字視為精確的封裝面積核算。
這種設計的關鍵，是不同功能可以使用不同製程，不必強迫 CPU、GPU、I/O 等所有電路都採用同一種製程。
三、Intel 與台積電分工，才是這次的技術焦點
台積電 N2P — CPU 運算晶粒傳聞中的主要 P-Core、E-Core 集中在這塊晶粒。採用先進製程的目的，是在有限的晶粒面積與功耗預算下，提供更高的運算密度及效能。
Intel 18A-P — Hub 與周邊控制晶粒
傳聞中，Intel 自家的先進製程負責部分整合與控制功能。這代表 Intel 可以在同一顆產品中繼續使用自家製程，同時將主要 CPU 運算晶粒交給台積電。
Intel 3-E — GPU 晶粒
報導指向這塊晶粒整合 4 個 Xe GPU 核心。將 GPU 與 CPU 分開設計，能讓兩者各自採用較合適的晶粒配置。
值得注意的是，Intel 18A-P、Intel 3-E 是報導所使用的製程名稱，實際晶粒分工仍需官方資料確認。 不能單憑這張晶粒照片，就認定所有製程細節已經獲得證實。
四、Nova Lake-H 比 HX 少了什麼？
H 版本傳聞採用 4P + 8E + 4LPE，共 16 核心，封裝面積約 276 mm²；HX 則是 28 核心、約 360 mm²。兩者的設計思路可能是：
- HX： 針對高效能遊戲筆電與工作站，提供更多高效能核心及多執行緒運算能力。
- H： 透過較小的 CPU 運算晶粒，降低整體晶粒規模，面向較主流的高效能筆電。
- 共用其他晶粒： 如果 H 與 HX 確實共用部分 GPU、Hub 與周邊晶粒，Intel 就能減少不同產品之間的設計差異，提升晶粒重複利用率。
五、我的分析：這對 Intel 的意義
我認為這則爆料有三個值得關注的地方。1. Intel 的 CPU 設計與製造策略正在走向更彈性的混合模式。
如果主要運算晶粒真的採用台積電 N2P，而其他晶粒使用 Intel 自家製程，代表 Intel 不再需要把產品競爭力完全押在單一自有製程能否及時成熟上。這與 Intel 過去 Arrow Lake 已採用台積電製造部分晶粒的方向一致。2. 六晶粒設計的代價，是封裝複雜度。
多晶粒設計有助於模組化與功能分工，但晶粒之間的互連、封裝良率、功耗與散熱，也會變得更加重要。即使 CPU 晶粒本身很先進，也不代表整顆處理器一定更快或更省電。3. 4 個 Xe GPU 核心的傳聞，不代表整合顯示效能已經確定。
GPU 的實際效能還取決於架構、時脈、執行單元配置、記憶體頻寬與功耗。現階段不能只看 Xe 核心數，就判定 Nova Lake-HX 的內顯能否超越其他平台。
總結
這篇文章的核心訊息不是單純的「Intel 筆電 CPU 將達到 28 核心」，而是 Nova Lake 可能進一步採用台積電 N2P 運算晶粒 + Intel 自有製程晶粒的混合製造策略。如果爆料屬實，Intel 的競爭優勢將取決於三件事：CPU 運算晶粒的效能、不同晶粒之間的整合效率，以及整體功耗與散熱表現。
目前仍缺少官方確認的時脈、TDP、快取、記憶體規格、實測效能與上市時程，因此最適合把這些照片視為了解 Nova Lake 設計方向的線索，而非最終產品規格。
