SEAGATE 7200.11 500GB~1TB 硬碟完整修復(進入BSY模式後完全解鎖,修復RequestResumeSaveSmartFrame,韌體同步更新,一切恢復正常)

2009-11-28更新:
1.小弟因先前工作忙碌加班,身體也累,回到家後就趴了,無法幫忙解疑,因此沒能回覆各位大大的pm,在此抱歉

2009-09-16 SEAGATE硬碟需unlock種類更新:
1.HP OEM(ST31000340NS-GB1000EAFJL HPGA官方9/3釋出,需由HP電腦進行線上更新或洽HP取得CD-ROM進行更新)
2.HP OEM(ST3500620AS-500GB up to HP26)
3.BARRACUDA ES.2(ST*******NS)500GB ~ 1TB
4.SEAGATE 7200.11(ST*******AS) 320GB ~ 1TB

2009-07-14 SEAGATE硬碟需unlock種類更新 :

1.Barracuda 7200.11 全系列硬碟均需更新
-->SEAGATE(ST*******AS) 500GB ~ 1TB
-->MAXTOR(STM*******AS)500GB ~ 1TB
2.BARRACUDA ES.2 系列硬碟測試中,comming soon

2009-07-18 SEAGATE硬碟需unlock種類更新 :
1.Barracuda ES.2 SATA(ST*******NS)系列硬碟 (感謝我家緯哥的熱情協助)
2.HP OEM 硬碟,測試中...

小弟去年九月份買了一顆SEAGATE 7200.11 SD15韌體有BUG的500GB硬碟,今年四月底不幸發病,進入了連BIOS都無法讀取的BSY模式

由於小弟的硬碟也是有家人的成長照片,又擔心送原廠修理之後,發生硬碟故障的最壞的狀況而導致資料完全無法救回或是直接更換良品給小弟,因此小弟才會想要自行解鎖修復

所幸網路上有國內外的相同受害者發表了各篇有關於ST3500320AS的修復方法,小弟參考各家貼文的操作與說明
,也自己製作了一條簡單好用的硬碟解鎖線
加上運氣不錯,很快的就將進入BSY模式的硬碟解鎖 同時進行韌體的更新
重新開機,這顆分割成四個分割區的硬碟資料完全沒有遺失,就跟故障前的一模一樣
如此就不用填寫複雜的RMA和送到遙遠的國外,同時擔心硬碟會被弄壞

在此貼出個人的修復感後心得,供有此問題的大大能夠不要太過擔心,因為,小弟個人覺得修復過程中只要保持恆心,耐心,與不錯的心理素質,(記的不要在修理時喝酒壯膽)就不怕一不小心就將拆下來的螺絲碰到IC控制板而燒掉

事先聲明:
1. 小弟自行進行硬體解鎖,同時進行韌體更新,救回資料,只是單純的個人行為,有興趣想自己動手的大大可PM小弟進行學術交流
2. 有重要資料的大大,如果覺得送到國外有疑慮,也可以尋找資料救援公司予以協助,小弟無任何不良企圖
3. 原廠退修的硬碟,也是有機會再度救回裡面所有的資料
4. BARRACUDA ES.2系列硬碟因為控制板不同,所以無法依照7200.11系列硬碟的操作方式進行解鎖,必須使用另外一種操作方式才可以進行解鎖與韌體更新的動作,手續也更加繁複


回到正題:
1. 不管是XP系統或是WIN98系統都可以進行硬碟解鎖與韌體更新(小弟都測過,完全都可以正常運作)
ST3500320AS(500GB) & ST37500320AS(750GB) & STM31000340AS(1TB) 都可以適用小弟提供的解鎖方式和解鎖線材,均可順利解鎖與韌體更新
2. 怕有重要資料外洩而不想送到國外解鎖的大大,其實可以自己試著解鎖與韌體更新,因為操作過程中,只要操作完全正確,資料應該有非常高的機會是都完全存在的, 不會遺失
3. 附上小弟自己製作的硬碟解鎖線供各位大大參考,線材名稱上網搜尋一下CA-42,就可以找到了

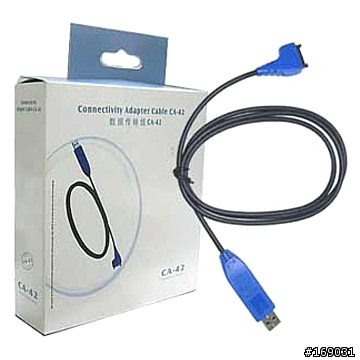

4. 小弟購買的CA-42線材的外包裝盒如下

好像是包裝盒上面有寫上中文字的才是三條線的線材,小弟也不確定,只是小弟一買就買對了
上面有很明顯的寫著Daipu的文字,因為小弟只知道這條線割開就是三條線,對各位大大來說買這條線就不用再猜是三條或五條線了(如果認為有打廣告的嫌疑,請版主大大通知小弟一聲哦)

CA-42 內部線路顏色對照圖(如果不是只有三條線而是五條線的話,只好請大大自行測量一下了 或是再買一條原廠線材了)
===========================================================
另外有其他大大詢問小弟的問題,在此先稍做整理
1.
問:如果買不到CA42,可以買CA53嗎?
答:小弟查詢了一些資料,在此提出說明
CA42 & CA53 是相容的
只是 CA42應是有鉛的製程,最高傳輸速度為230400bps,標準內部接線為三條線
另外 CA53則是無鉛的製程,最高傳輸速度為230400bps,標準內部接線為四條線
CA53的TX/RX的判別可以參考下圖小弟貼出的CA42接頭的TX/RX有用的腳位,利用三用電表測量一下TX/RX分別接到哪一條線,就知道了

2.
問:CA42驅動程式安裝完成(例如在COM9),開啟超級終端機之後,一直提示說無法開啟COM9,請檢查您的連接埠設定,該如何解決
答:a.安裝CA42時,請讓電腦從CDROM內讀取驅動程式
b.裝置管理員內的CA42所使用的COM9,請直接設定成 38400bps/8/無/1/無
c.將TX/RX利用一條細的銅線或是其他可以將TX/RX短路的線材都可以,將TX/RX短路在一起,否則在以下的操作時就會出現上述的連接埠無法設定的錯誤
d.開啟超級終端機時,首先開啟新的連線,並隨便輸入一個名稱
e.此時會出現一個 "連線到"的視窗,再使用連線的地方,選擇CA42所使用的COM9 PORT,並按下確定(其他選項則不管他)
f.此時需再次設定CA42-COM9 PORT的連接埠設定38400bps/8/無/1/無,並按下確定
g.此時即可看到超級終端機下方左下角處會出現連線的字眼,此時按下任意按鍵需可看到畫面有對應的文字出現,就表示安裝完成

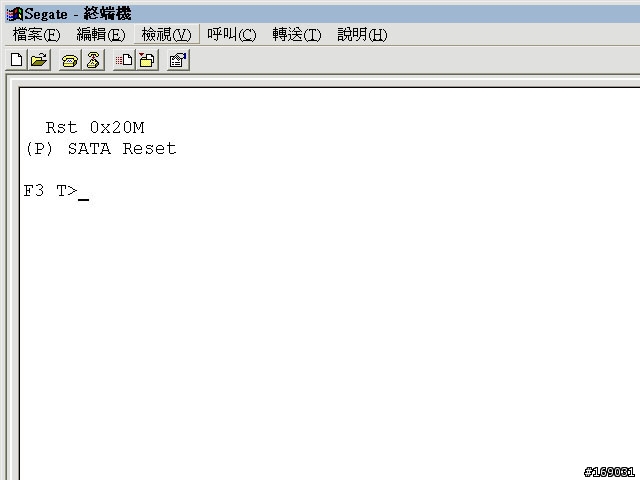

接下來就可以按圖表操作,開始進行自行韌體解鎖的處理了
===========================================================

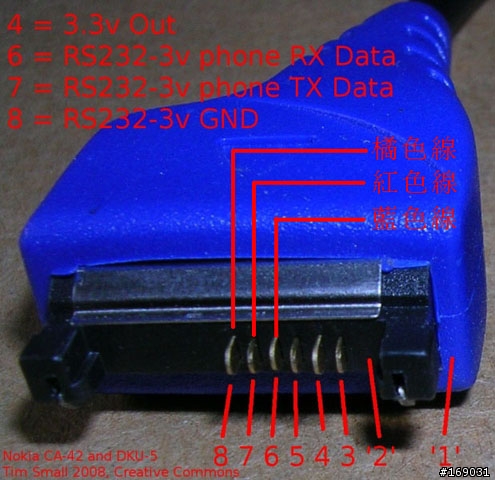

CA42的內部接線圖


CAXX接頭腳位示意圖
1 2 14
Io IIIIIIIIIIIII o at the phone
Pin Name Description
1 Vin Charger input
2 GND Charger ground
3 ACI Accessory Control Interface
4 V Out Connected to pin 3 in DKU-2 usb data cable
5 USB Vbus Also act as USB power detection? Should be connected to USB pin 1 in usb data cable.
6 FBus Rx/USB D+ USB exists in some models only*. Should be connected to USB pin 2 in usb data cable.
7 FBus Tx/USB D- USB exists in some models only*. Should be connected to USB pin 3 in usb data cable.
8 GND Data GND
9 X Mic- Audio in - Ext. Mic input negativ
10 X Mic+ Audio in - Ext. Mic input positiv
11 HS Ear L- Audio out - Ext. Audio out - left, negativ
12 HS Ear L+ Audio out - Ext. Audio out - left, positiv
13 HS Ear R- Audio out - Ext. audio out - right, negativ
14 HS Ear R+ Audio out - Ext. audio out - right, positiv
GND shield GND in cavities
原文參考網址http://www.hardwarebook.info/Pop-Port

98-07-18更新

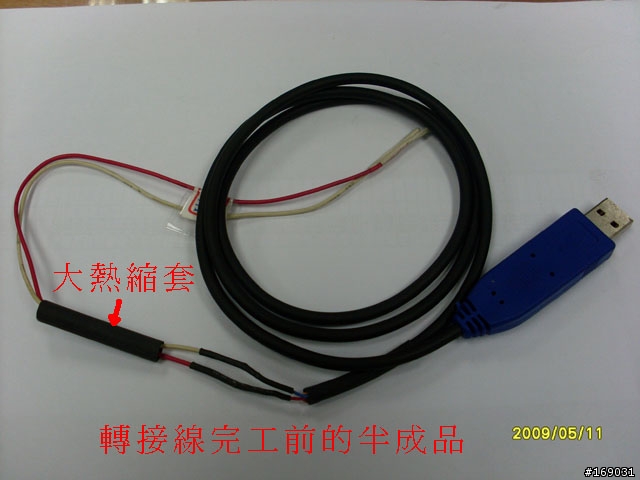

重新製作的第二種CA42解鎖線圖1

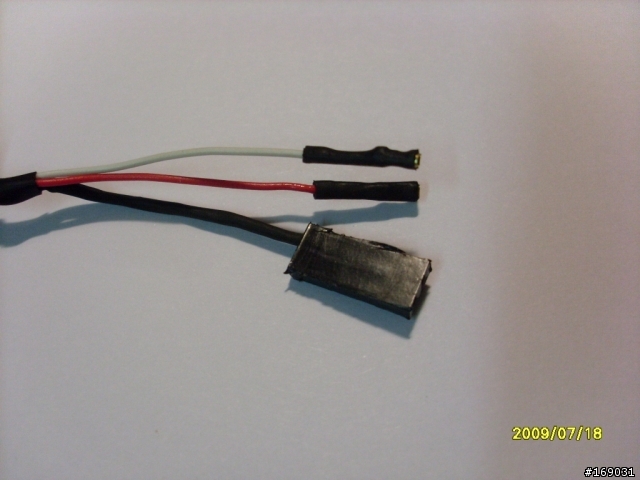

第二種CA42解鎖線圖2


Barracuda ES.2 SATA硬碟解鎖線材連接之示意圖


舊板線路製作圖1


舊版線路製作圖2


舊版線路製作完工圖

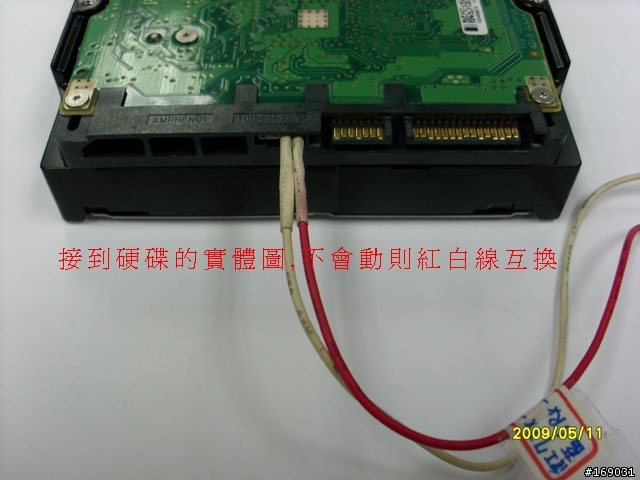

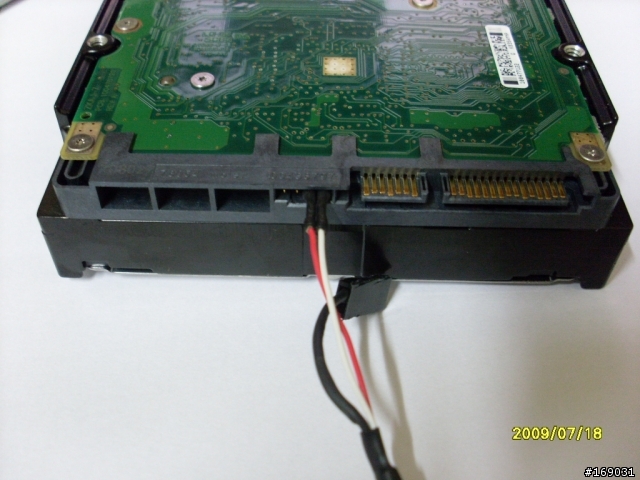

7200.11系列硬碟連接示意圖


整理之後
只有一個USB接頭和兩條TX/RX線
,簡單好用,怕資料外洩有需要自行解鎖的大大可以互相研討一下

原文參考網址 http://www.msfn.org/board/index.php?s=a58f7c51c6f518e23f4bb3bb047b86e8&showtopic=128807
中文參考網址
http://minchuanwang.blogspot.com/2009/03/seagate-720011-1bioslba0-0m-2bios.html
popotan大大修復貼文
http://www.mobile01.com/topicdetail.php?f=297&t=1058358&r=4&last=12943097

98-07-18更新

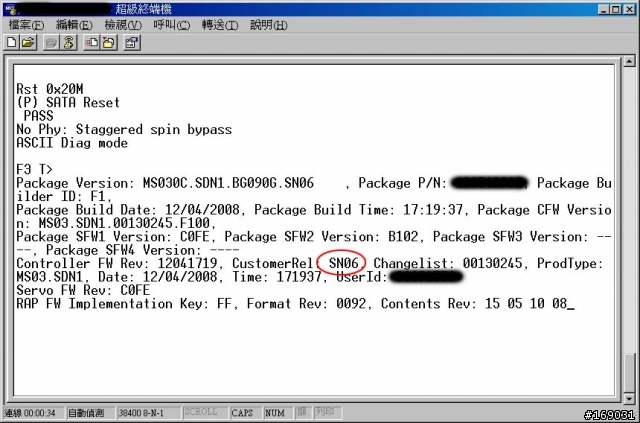

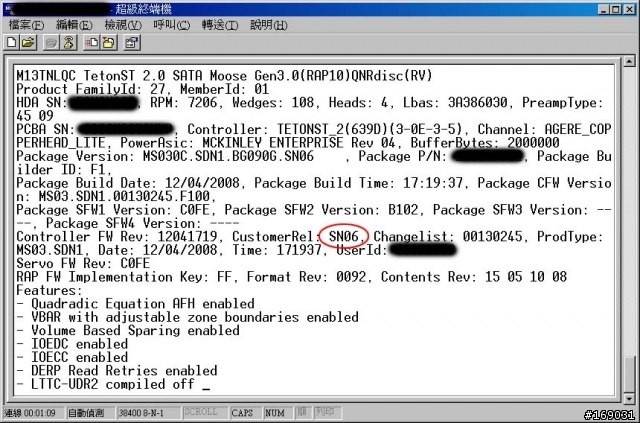

Barracuda ES.2 SATA ST3500320NS(500GB)硬碟硬體解鎖並更新韌體SN06成功後的正確畫面



這是先前某位大大1TB硬碟目前的fix最新進度圖,已寄回

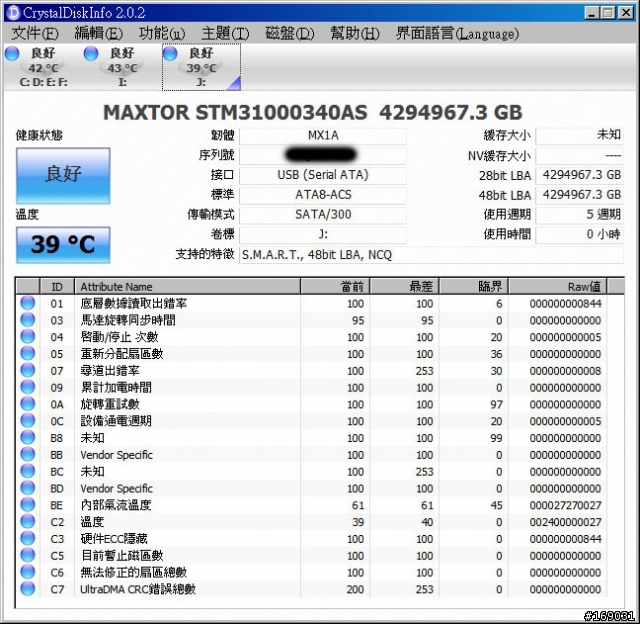

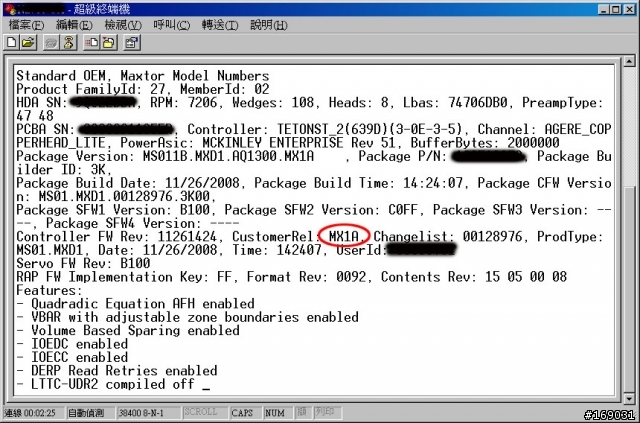

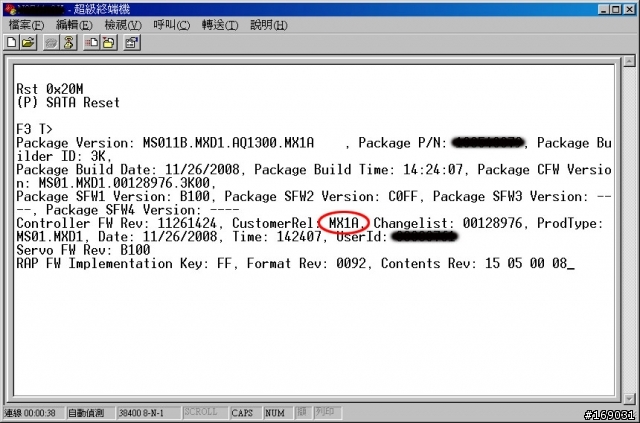

這是STM31000340AS硬體解鎖並更新韌體MX1A成功後的正確畫面




這是ST3500320AS硬體解鎖並更新韌體SD1A成功後的正確畫面




98-09-16更新,小弟貼出一部分抓圖畫面供大大參考
HP OEM ST31000340NS(1TB)硬碟硬體解鎖成功後的正確畫面


MAXTOR 1TB硬碟硬體解鎖後硬碟檢查出現嚴重錯誤訊息

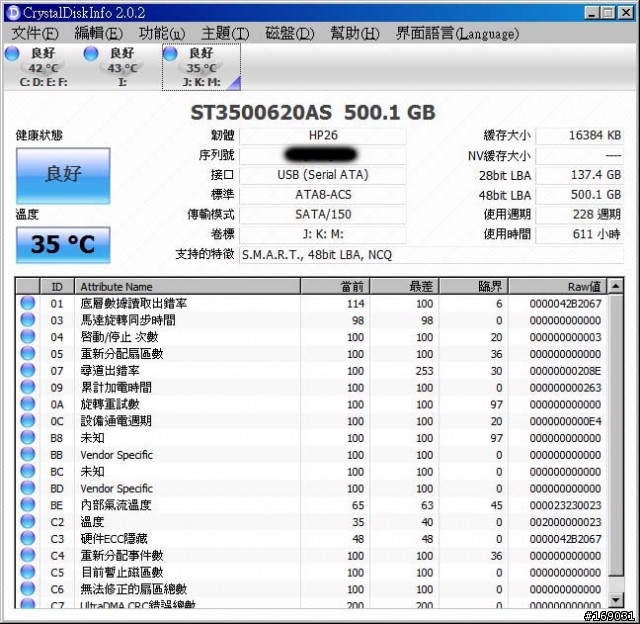

HP OEM ST3500620AS(500GB)硬碟硬體解鎖並更新韌體HP26成功後的正確畫面


出現不同的解鎖錯誤訊息



下面網址這位大大寫的很詳盡
看留言好像就有幾位用此方法救回硬碟
http://minchuanwang.blogspot.com/2009/03/seagate-720011-1bioslba0-0m-2bios.html
akira4gps wrote:
小弟去年九月份買了一...(恕刪)


拜讀過不少資訊
包過樓上大大所提供的中文流程說明

發病的原因有兩種

一種是BIOS 讀的道 但容量顯是為LBA:0/0M

以及這次的官方發布的韌體異常造成硬碟鎖死


以被翻譯的 主要是前種病狀解決方式


不過看樓主的情況應該是修復了後者

翻譯原文時有提到螺絲鬆開的動作


當時自行用google翻譯原文時有看到類是幾個關鍵字

感覺像是 先連接後 利用短路的方式先中斷硬碟在進行啟動

礙於手邊發病的硬碟不是自己的0.0

主人也需要內部資料 所以沒這勇氣擔責任XD

就沒詳細的進行原文翻譯

另與客服連絡過 採快遞收件的方式回原廠修復

上周回報 不知道是卡在爆發RMA的關係 還是另有原因....


到現在快遞還沒來收Orz


本來是想買材料回來測試流程 就礙於手邊除了友人那顆


不知道 發文的大大能不能提供修復的過程以恭大家學習~^^!



Terry0625 wrote:
大大沒有指導一下 怎麼使用~~~
另外 , 這線材是外邊有現成可以購買?



foliola wrote:
不知道 發文的大大能不能提供修復的過程以恭大家學習~^^!


這次的 seagate 7200.11 韌體錯誤有兩種

a. BIOS抓的到硬碟,但是顯示容量為LBA:0 / 0MB
b. BIOS抓不到硬碟


如果你是a的情況
解決方式請看
有完整教學(USB解鎖線購買與製作+超級終端機連線方式也請看這邊)
http://minchuanwang.blogspot.com/2009/03/seagate-720011-1bioslba0-0m-2bios.html


如果你是b的情況
SEAGATE 7200.11 硬碟DIY解鎖教學 (解決BIOS抓不到硬碟)
http://www.mobile01.com/topicdetail.php?f=297&t=1058358&last=12021445
對照著圖片與影片,一步一步照著做就可以了
有大大送修之後 還是無法解鎖,只好退修取回原始故障硬碟
後來輾轉送到小弟的手上,請小弟幫忙,處理過程中,目前BIOS已經可以讀到了,但是還是出現其他的錯誤訊息,經過幾番拼鬥,終於修復,同時修復已寄回

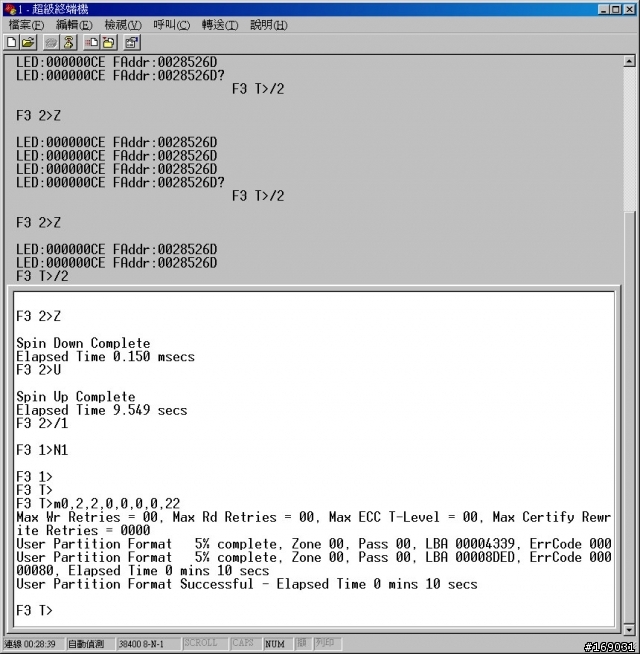

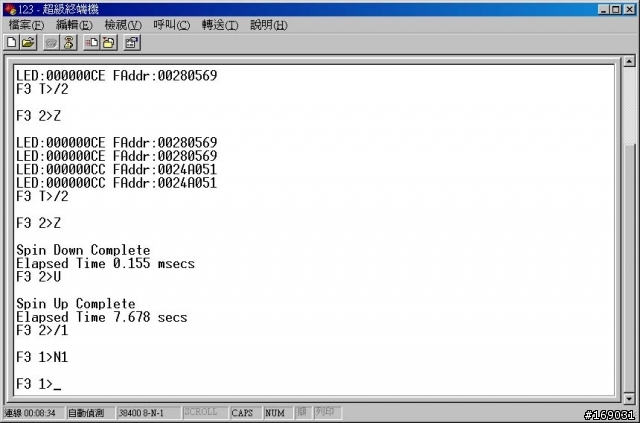

貼上修復過程中的部分畫面給各位大大參考
真的很感謝大大的幫忙!你真的太厲害了~我們全家都覺得你很強............................謝謝你!
SEAGATE 7200.11 ST3500320AS 500G去年四月買的

今年五月中拿去 送原廠 硬碟不知道怎樣 出現 滴 搭 滴答的聲音 後來就壞了@"@

送到現在都六月九號了還是沒消息 我朋友幫我送的 他說 東西還在國外 還沒回來 有這麼久嗎@@"

之前我送過一顆 七八天就回來了這次送的三個禮拜都還沒回來....


這顆原本送過一次他 送回來 維修品後我重灌 出現什麼 LBA:0 / 0MB然後重灌跑很慢 結果跑到最後錯誤

硍@@" 送一科 故障給我 第二次送回去 等到現在沒回來 ..
某位大大請小弟代修的硬碟,已修復寄回,其故障問題如下:
1. 寄回原廠硬體解鎖-->不成功-->原顆硬碟寄回-->死馬當活馬醫-->寄給小弟
2. 小弟收到硬碟後,進行硬體檢測-->需再次進行硬體解鎖

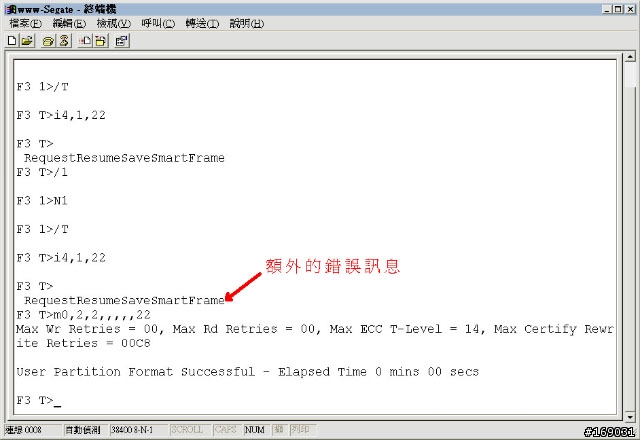

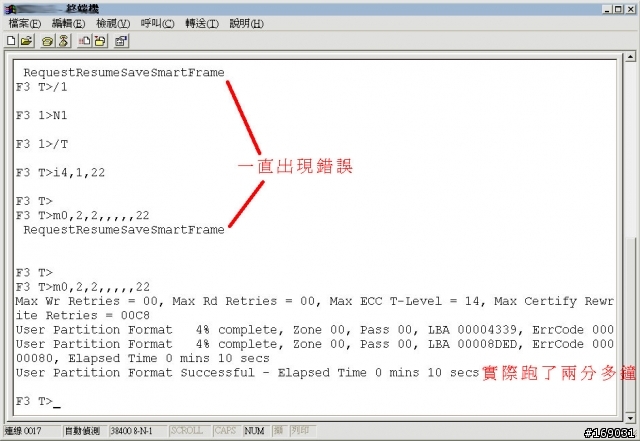

3. 硬體解鎖成功後-->硬碟出現異常聲音,同時出現RequestResumeSaveSmartFrame異常現象,SMART
重新規劃亦無法解除上述異常問題

4. 硬體控制板出錯-->無法取得正常開機資訊
5. 硬體控制板檢修-->OK-->出現正常畫面

6. BIOS 正常讀取
7. 進行韌體更新
8. 韌體更新成功-->硬碟更新至 SD1A
9. 利用外接式SATA排線進行硬碟資料讀取測試-->正常
10. 原顆硬碟寄回
11. 大功告成
12. 收工

綜合上述解說,原廠判定沒救的硬碟,也還有一線生機哦

供各位大大參考
