MSI GTX-460 無情的飛螳來了

vic81324 · 2010-08-30T09:36:35+08:00

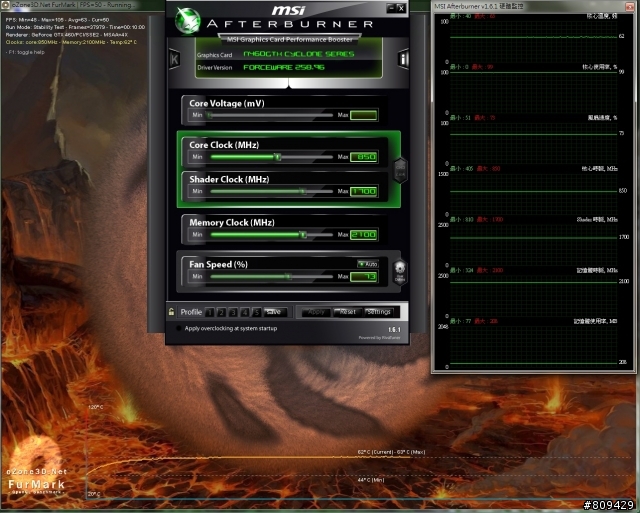

無情的飛螳來了，如果有玩星海爭霸二大概都可以了解我在說啥，蟲蟲生了飛螳都是要亂礦，不管人類或者神族都很頭痛Orz。望眼台灣整個顯卡品牌市場，目前在等級定位、命名最完整也成熟穩定的必屬MSI，從最高階的Lightning(俗稱：閃電)到Twin Frozr II、HAWK(俗稱：軍規、其實本意不是如此，只是5770軍規HAWK賣太好所以大家就直接把HAWK俗稱軍規)、到最後的CYCLONE(俗稱：螳螂，如果有印象的話…某張4870的螳螂…QQ)，最近MSI在顯卡的努力程度我想大家都有目共睹，包含在軟體上面的開發、大家也都喜歡拿來使用，以及不少張顯卡上面都有Lay出給電表用的接點。說到nVidia 核心GF104的GTX-460，這一張真的太狠了，價格定位以及效能熱耗等的表現都很棒，尤其6千多價位帶的中高階顯卡上面、終於有一張極具性價比的選擇了，其他就不廢話了本篇重點在於Cyclone風扇拆解以及溫度和噪音上的表現為主，效能方面小弟之前也有測過很多了，可以翻一下舊文。▼整張顯卡的面貌▼首先先拆掉風扇散熱器看看PCB正面全貌▼PCB背面全貌，可以看出是深褐色的PCB板(其實我一直以為是黑色Orz)▼PCB部分可以看出右邊記憶體有兩顆空焊點的Layout，可能跟460 1G版本的PCB共用▼GPU看到Taiwan真的就是爽快而已，最起碼不是CT Orz，也標明了正GF104(有玩過GTX-465就知道有沒有標明跟記憶體顆粒數決定是否可轉生)▼記憶體是用Samsung，想要知道詳細請自行Google記憶體型號▼3(GPU)+1(記憶體)相的供電，以及全封閉式電感跟固態電容▼每相都是1H2L的MosFet▼都是雙6Pin供電並且採用側邊插入▼背板有幾顆是上了鉭質電容，並且散熱器鎖孔都要上墊片(可防刮傷、加強鎖力、防Ars)▼I/O PORT：雙DVI以及Mini HDMI(為啥沒送Mini HDMI轉HDMI的頭呢…..)▼Foxconn出廠的DVI接頭接下來看看風扇▼就是螳螂造型，如果有注意到市面上大部分的下吹鳳梨單風扇，就可以發現到螳螂也是類似於鳳梨下吹單風扇，不過縮小鳳梨尺寸並且多加了兩根熱導管加上散熱鰭片，造型上就極像螳螂▼拆開風扇後的螂螳▼背面是拋光接觸面▼直徑6mm的熱導管與接觸底其實焊住了所以無法拆掉，也保證不會脫離Orz▼連風扇的底座也是焊住的▼現在大家都學聰明了，鳳梨都用1分2鰭片增加散熱面積▼螳螂的左邊刀峰▼每片鰭片是梯形的造型，迎合風向避免造成太多風力回壓▼有風扇線整線設計加分▼約9公分的風扇以及正PWM可以看出一共四根接線▼4Pin接頭確定為PWM▼用手轉感覺就是雙滾珠的設計拆開就可以看到▼其實根本不用拆Orz外面已經標明了2 ball bearing雙滾珠承軸以上是整張卡的拆解，接下來看看燒機跟3D Mark06測試平台：中央處理器：Intel I5-750 OC 3.6G 1.232V主機板：Asus P7P55D記憶體：正創見 DDR3-1333 2G*2硬碟：WD 640G AAKS*2(無RAID)電源供應器：Seasonic M12D 650W機殼：ThermalTake V4 BlackCPU散熱器：原廠風扇作業系統：Windows Vista SP2 64位元旗艦版▼先看看GPU-Z，NV設計的GTX-460核心/記憶體時脈是675/800，不過因為這顆真的很好超，所以幾乎每個顯卡商自製款都會小拉一點時脈(如果不拉輸別家就不好看了QQ)，MSI CYCLONE這張預設拉到728/900▼3D MARK06(預設：解析

wlcc7223

2430分

11樓

wlcc7223

個人積分：2430分

文章編號：22029196

提到mini HDMI沒送轉接線
我也想到我當初買HD5670螳螂版也是甚麼配件都沒附

連DVI to D-SUB都沒附是滿讓人傻眼的
雖然我家裡早就堆了10幾個這轉接頭
但還是要想到D-SUB螢幕是廉價又普及的產品
難保還是有人買或是用D-sub螢幕卻沒有轉接頭

不過HDMI使用機率感覺還不是很高就是了
也因為插拔方便，我滿愛用HDMI轉DVI線接螢幕
p.s:另一點滿有趣的是HD5670螳螂版的DVI Port支援HDMI輸出
雖然卡片本身就有HDMI輸出Port(由微星該產品的說明書中得知)
