焦黑的6pin是12v,平均每pin分攤12.5A,但是不可能每根pin的接觸阻抗都一樣,只要稍微偏差一點,就會"輕易"導致某些pin承受多50%的電流,高達19A。NVIDIA推廣這種接頭很明顯是欠考慮,一看就知是一群完全沒有電工實務經驗的宅男,正常要抓200%以上,也就是"每一PIN"耐電流規格要達25A。你是用白色接頭,所以能即早發現這個問題,你就算送修,技嘉也會以顯示卡無故障為由退件,我建議你現在就"降頻",先嚐試把時脈上限強制設在2300 MHz,效能約少10%,但功耗能減20%,會安全很多。在2300 MHz的情況下,再嚐試把電壓OFFSET -0.05V~-0.1V,看看可以壓低多少電壓,可以再次減少功耗,體質好的最多約可降40%功耗。要講究安全,3個 8 PIN接頭才是折衷的最佳解,若要符合 8 PIN 供應150W的規範,則要4個。
用原生12v-2x6的線材會「比較」穩定,畢竟轉接線在轉接點增加了接觸電阻與發熱風險,試想(單口8根線*3)纏繞成(單口12根線)...當然依舊免不了這爛規格接口的原始風險= =...若原廠不給保固,或者判定沒問題但是心裡還是毛毛的,可以寄去給張哥換接口,卡原本就沒問題的話應該不會太久我的5090是MSI Vanguard,刷ROG Matrix BIOS供耗解放到800W,降壓超頻但不鎖供耗上限大約667W,目前為止都沒事情,接口溫度最高只看到70度(FLIR熱像儀),電供是 Hydro PTM X PRO 1200W,供參考
sanetidaay wrote:我記得我是照網路教學的把顯卡用afterburner 限制在500w,詳細的我回家再查一下,謝謝指教喔 500W依然太高,500W /6 PIN = 83.3 W/PIN83.3 /12V ≒ 7A算上常態性接觸阻抗造成的電流分配影響,要以11A計才保險。以我上一篇的純降頻設定,功耗不會高於480W,但樓主說他平常是降頻用,雖不知降多低、降到多少W,以目前的資訊看來,設在400W 較安全。

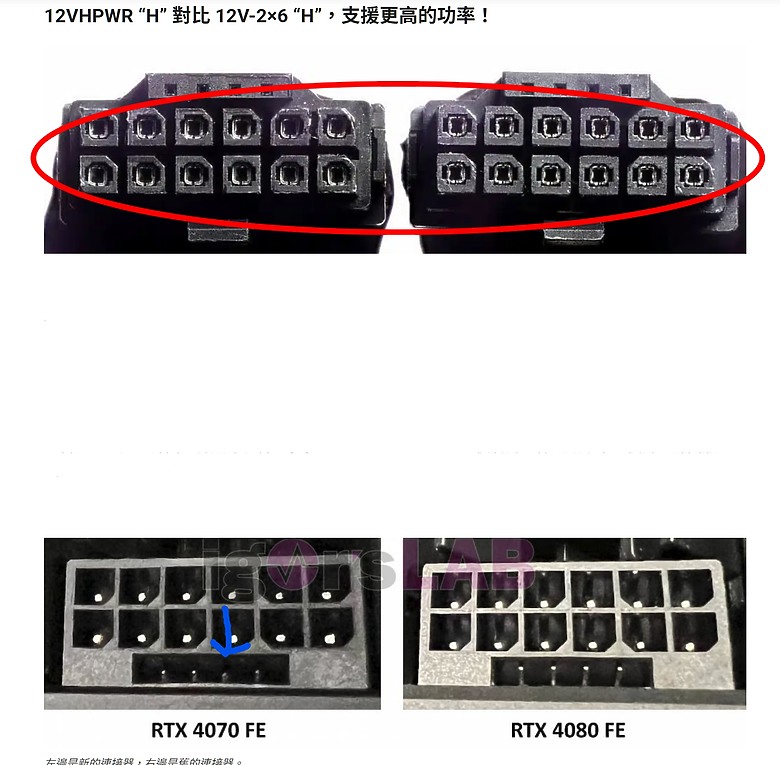

其實燒的多半是12V2x6那頭 8pin反而沒事如果用ATX 3.1的模組線材變成SPS端還有另一個12V2X6燒SPS這端的狀況我也看過這樣比較起來用8PIN轉接線的風險是不是還等於少一半?因為8pin這端燒的案例好像確實很少而且這已經是5090附的電源轉接線照理已經不是VHPWR規範的母座看照片似乎感覺也比較像12V2X6的寬度12V2x6的母座金屬觸點有要求必須加寬除非廠商偷懶附上的是4090的轉接線

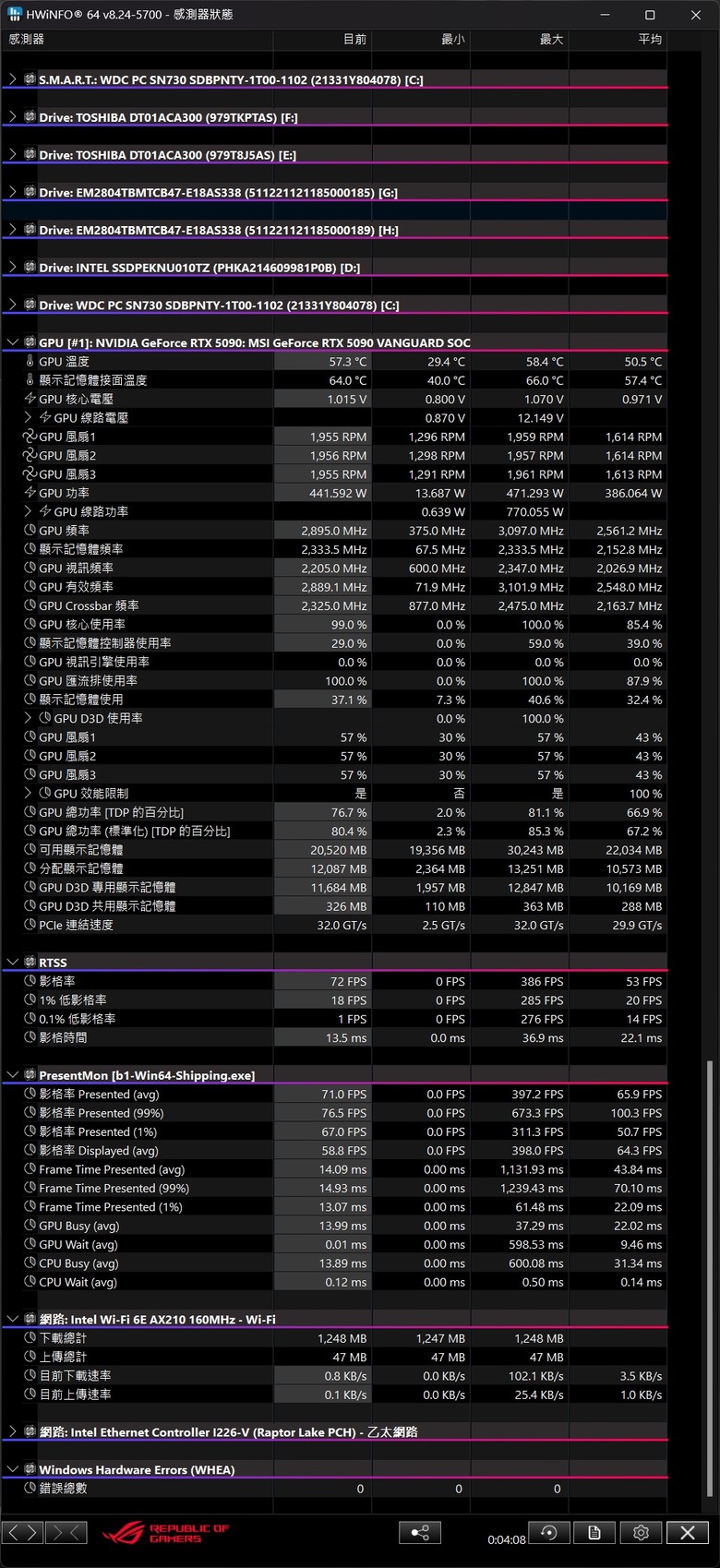

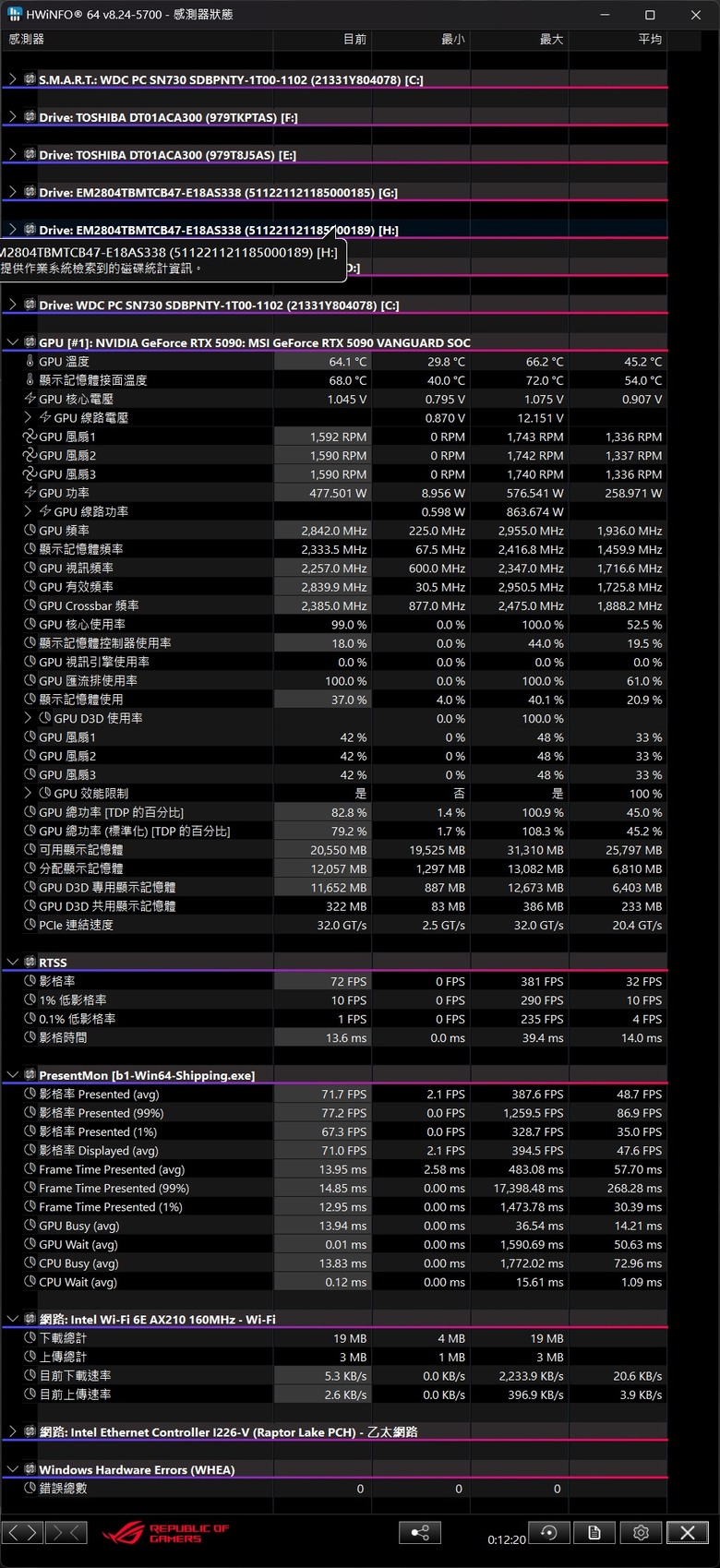

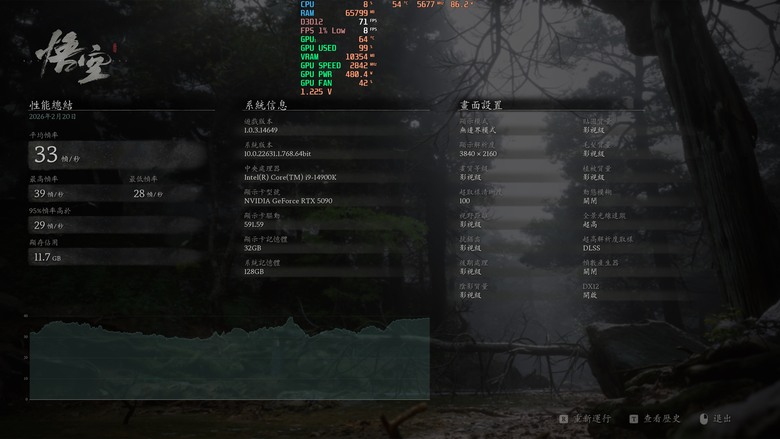

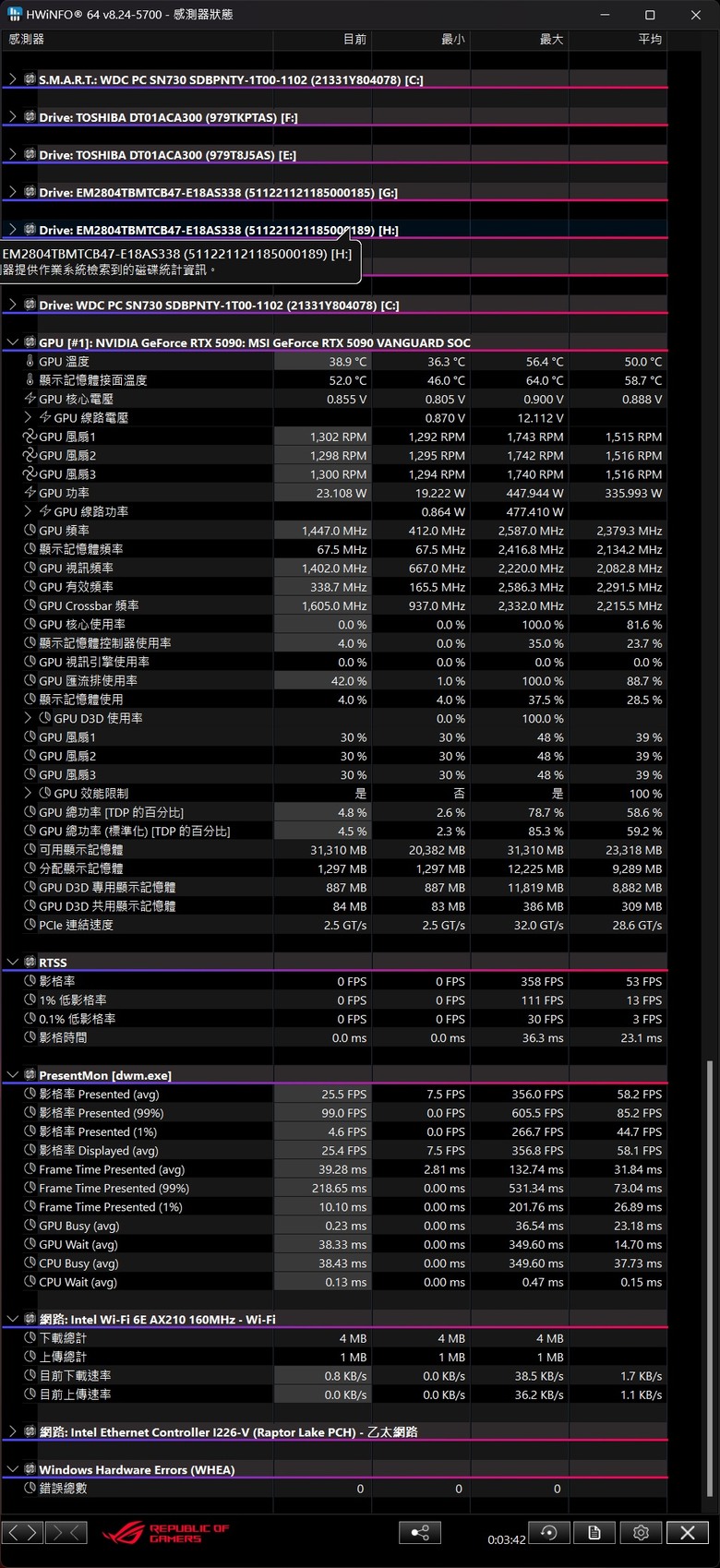

剛好過年時間可以玩自己的電腦也給大家看一下差異 以下數據都是有重新開機 跑一次黑猴子在最高壓力下(沒有DLSS跟補偵數據)因為主要是看設定 後續就不貼了首先是原始設定可以看到就是核心電壓1.08V 公耗吃滿575W 瞬間最大公耗是863W然後這是一般懶人法 我這裡是單純小飛機限制80%功耗也就是575*0.8約460W但是這樣會導致性能暴跌 所以單純拉高頻率+150Mhz可以看到核心電壓一樣是1.07 常時功耗471w 瞬間最大是770可以看到核心溫度其實有降跟沒降都差不多在65度而這其實也就是最容易燒接口的問題 但你在高負載的時候 核心都穩穩跑在460w可是 玩遊戲可能跑出去回個line 查個遊戲攻略 突然跑去看個youtube攻略這種超級輕度附載大概50w就夠 你460w瞬間降到50w 就會產生很高的電流把你的12vhw燒了所以不才小職才建議這樣定頻降壓這是固定最高電壓0.9v 固定最高頻率2600 的成績可以看出即便是瞬間負載也可以壓在12vhw的600w內平常也可以有效降低功耗當然也不是沒缺點 不可能要馬兒跑 又要馬兒不吃草這個方法大概會損失10%性能 在黑悟空就大概是3fps不過到很看重fps的cs這類 動不動就200~300的話就是30fps的大幅差異我是看不出240fps以上差異啦 所以沒感覺不過這就不是今天討論燒接口的話題了
