[教學]解決瀚視宇Hanns.G 系列顯示器, HDMI 無法正常進入待機模式(睡眠模式)的問題

目前小弟正在使用的是Hanns.G的HG282N

長期以來都是使用D-Sub 訊號...原因是因為使用HDMI無法進入待機模式

這幾天經過了收尋文章和測試終於可以使用HDMI進入省電模式了

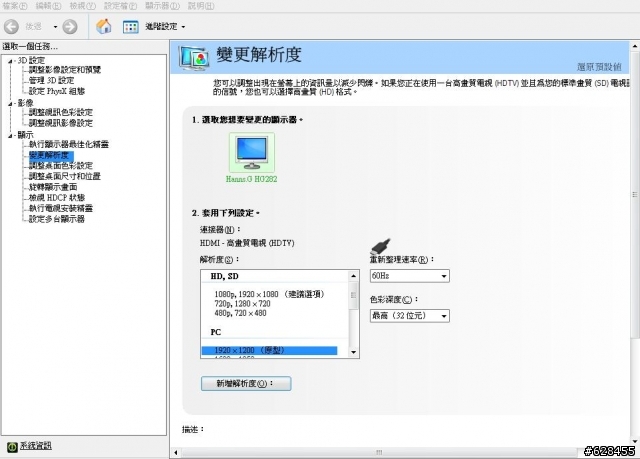

首先進入NVIDIA控制面板:



你會發現訊號是使用HDTV 來處理!!所以無法進入省電模式

首先請先到 EnTech Taiwan 下載 Monitor Asset Manager , 他是免費的!!
下載網址 : http://www.entechtaiwan.com/util/moninfo.shtm

這個軟體可以看顯示器的詳細規格 , 包含機碼等等... 所以我們需要有類似這種功能的軟體!!

因為 HG282N 支援 CCD/CI 軟體設定的功能! (就是用軟體直接修改顯示器的 RGB 亮度對比等等的功能)
所以你也可以使用 EnTech 的另一套軟體 softMCCS 一樣也可以看到顯示器的機碼!!

安裝完 Monitor Asset Manager 之後 , 桌面會出現 MonInfo 的圖示 , 執行它吧!!

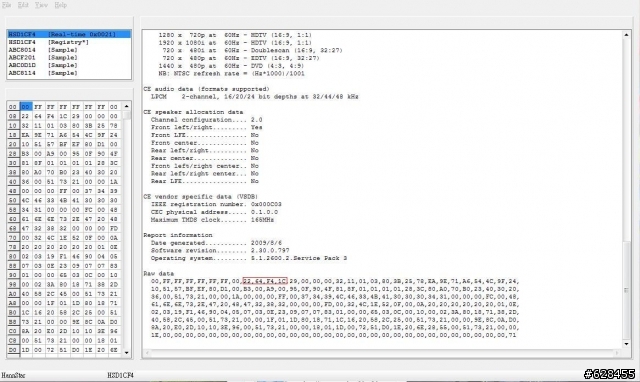

進入 MonInfo 之後 , 將右邊的 Asset Infomation 拉到最下面 , 就可以看到 Raw Data
接下來看到 Raw Data 裡面的 Binary Code.... 前八個 bytes 不要看... (就是 00,FF,FF,FF,FF,FF,FF,00 忽略它)
只要看9~12 bytes (就是 22,64,F4,1C , 這是 HG282N 的機碼代號)
記下這四個 Bytes 值 (圖中紅框圈選處) , 不同的的廠牌當然機碼就會不一樣... 即便是相同廠牌也可能不一樣!!
所以最好先使用 MonInfo 確認一下自己的顯示器的機碼代號是多少吧!!



接下來執行 regedit (點開始鑑裡面的執行...輸入regedit)
開始尋找電腦的 Video 控制碼吧! 每個作業系統都有個獨一無二的機碼... 所以每個作業系統一定是不同的!!

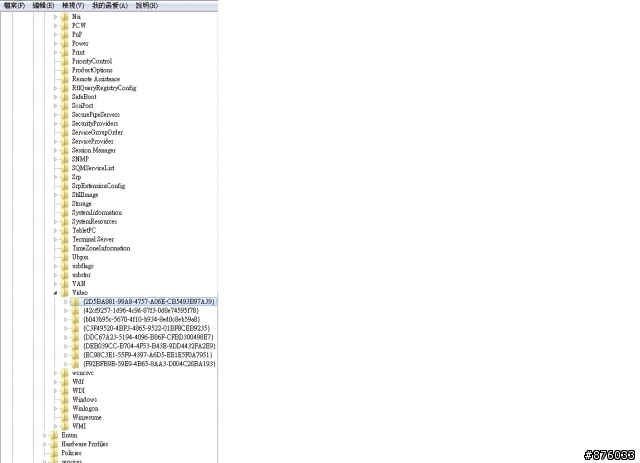

使用 regedit 進入到下列的位置 :

HKEY_LOCAL_MACHINE -> SYSTEM -> CurrentControlSet -> Control -> Video -> {XXXXXXXX-XXXX-XXXX-XXXX-XXXXXXXXXXXX}

其中的 {XXXXXXXX-XXXX-XXXX-XXXX-XXXXXXXXXXXX} 就是你現在這個作業系統的控制代碼了!! 請先開啟一個記事本
將你所看到的這串機碼複製到記事本放著先 , 等一下會用到!

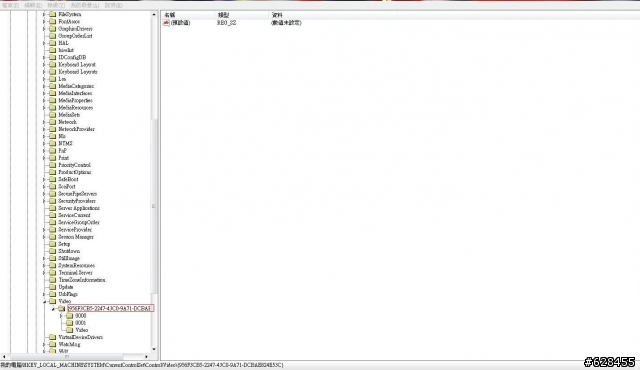

圖中紅色框選處 , 就是我們要的 Video Control Code



開啟記事本 , 將下面的文字從 REGEDIT4 到 "OverrideEditFlags0".....7E,01,00 整個複製起來 , 並且貼上到記事本中
之後儲存成你想要的檔名並放在桌面.... 例如 HG282N.reg (副檔名一定要 .reg 這是登入檔的常識)

=======================分格線====================

REGEDIT4

[HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Video\{XXXXXXXX-XXXX-XXXX-XXXX-XXXXXXXXXXXX}\0000]
"OverrideEdidFlags0"=hex:YY,YY,YY,YY,00,00,FF,FF,04,00,00,00,7E,01,00

=======================分格線===================

先將 regedit 查到的那組機碼覆蓋掉 {XXXXXXXX-XXXX-XXXX-XXXX-XXXXXXXXXXXX} 這行...
在將 MonInfo 查到的顯示器代碼覆蓋掉 YY,YY,YY,YY 然後存檔!!

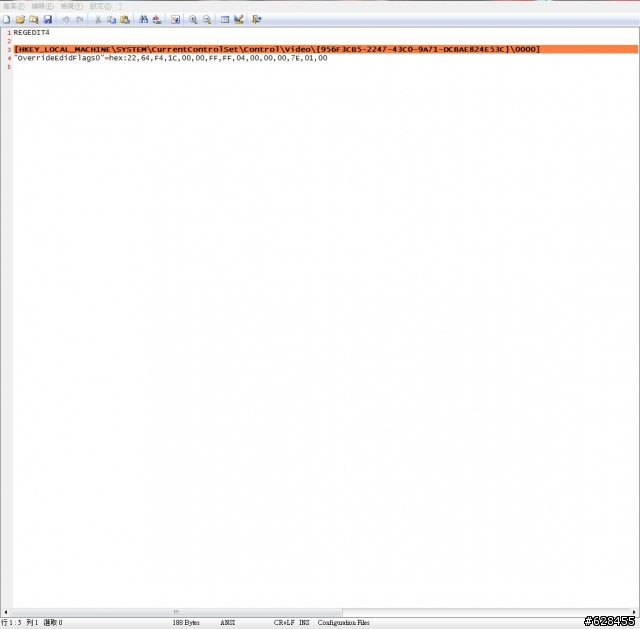

正常情況下看起來會是這個樣子 :


REGEDIT4

[HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Video\{956F3CB5-2247-43C0-9A71-DCBAE824E53C}\0000]
"OverrideEdidFlags0"=hex:22,64,F4,1C,00,00,FF,FF,04,00,00,00,7E,01,00

PS : {956F3CB5-2247-43C0-9A71-DCBAE824E53C} 是每個作業系統都不同的!
22,64,F4,1C 是 HG282N 的代碼 , 如果是 HG281 或其它廠牌一定是不同的!!

最後在桌面上用滑鼠點選最終完成的 .reg 登錄檔兩下後 , 詢問是否要登錄 , 選擇"是"

都確定修改完後 , 重新開機吧!!
重開機之後 , 可以開啟 Nvidia 控制面版到 "顯示" -> "變更解析度" 這項看看
如果已經出現下列圖片中的訊息.... 那麼恭喜你已經改成 "DVI - 電腦顯示器" 了!!
這樣一來應該就可以正常使用待機模式或睡眠模式吧!! 快去試試吧!!



以上是使用在 Nvidia 9600GT+ + 190.40 Display Driver + WindowsXP SP3 環境下修改測試的
有興趣的可以試看看唷!
