Azkanao wrote:
顯卡 有無強化背板...(恕刪)

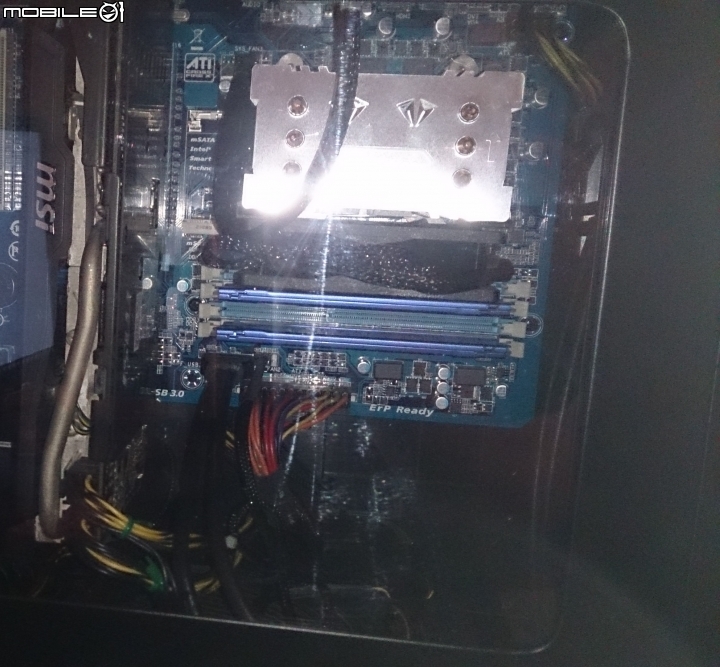

您好 小弟我的是銀欣 烏鴉系列RV05BW
顯卡是星星牌RADEON™ R9 270X GAMING 4G
她是直的

BTW
右邊的CPU塔散是ENERMAX ETS-N30 CPU散熱器,在官方的450g限重標準以下 (有照著說明書裝;N30=290g)
http://www.gigabyte.tw/support-downloads/faq-page.aspx?fid=2832&pid=4318



Q1:顯卡轉直的不會彎板?
Q2:cpu塔散照著說明書裝,主機板也不會彎板? (當然有加強背板)
以上自行安裝,看到您的發言想請教

謝謝

jeff81629 wrote:
您好 小弟我的是銀...(恕刪)


這個機殼的設計是挺特別的
應該是會降低很多受到重力的影響吧
但是目前做的比較好的應該還是微星的系統機吧
Aegis Ti/Aegis X和Nightblade MI2都是用轉卡將顯示卡變成正面的直插
甚至是直接固定在鋼性很高的機構上面
希望日後的品牌機或是高階機殼可以參考學習
jeff81629 wrote:
您好 小弟我的是銀...(恕刪)


關於CPU散熱器的部分

雖然主機板是垂直固定的... 但是主機板上CPU的四個角落至少有螺絲固定

除非是使用 怪物級別散熱能力跟外觀不成正比的cooler master V8GT


或者是利民的HR-22


不過至少利民的HR-22還沒有花俏的外殼及風扇重量幫忙下拉

基本上會就算是使用INTEL的原廠散熱器,從主機板的上方看也是會被拉釘的力量些許拉彎。

只要有附加強化背板的塔型散熱器,基本上都不用太擔心會造成主機板損壞(除了人為... 呵呵)



顯示卡的話

也就只有2顆螺絲(少部分卡王使用3slot 使用3顆)

再加上PCIEx16插槽上的卡榫固定,顯示卡後方卻是任何固定也都沒有

就只在乎那一點美觀或小錢 而去造成較貴的零組件損壞 幹嘛冒這個險

我上一張顯示卡就用了5年多(MSI GTX560ti 2GD5 OC)當時就有用竹筷在幫忙支撐了

所以沒有發生問題過...

然後大大您的RV05

因為烏鴉機殼出名的是煙囪效應設計 冷空氣由下方進 熱氣上排的方式

顯示卡是改為垂吊方式固定 顯示接口是做在上方

就算是使用超過鄉民 31.7公分的影馳HOF 還是 至尊33公分的微星GTX 980 TI LIGHTNING

也不會因為顯卡後方沒有支撐 而造成任何損壞。



下方是我自己迎廣509機殼

顯卡是ASUS 1060 O6G 有上全覆式水冷頭 有無使用支撐的差別

鐵尺 刻度0是在機殼底部 使用磁鐵固定 保持垂直的狀態下
用冰棒棍做上記號 透過記號測量強化背板距離機殼底部的高度

這是後方檔板的部分 有使用銅柱支撐 刻度是25.7公分


顯卡後方PCIE電源接口的位置 有使用銅柱支撐 刻度也是25.7公分


所以顯示卡前後方在相同刻度下 顯示卡與機殼底部是平行線

一樣是顯示卡後方PCIE電源接口的位置 無使用銅柱支撐


無使用銅柱支撐後 高度降為25.25公分 下沉了0.45公分

再找機會試試看無強化背板的差別



這是水冷頭的重量



對我而言都已經花錢上水冷了 連個幾十元就能做到的支撐都不做...
到時因為顯卡加上水冷頭的重量造成PCIE插槽損壞 再花錢維修,得不償失。 是吧!
家庭手工 自己DIY是有點醜!!
去廣告社外面撿的的4MM壓克力廢材 (零元)
手工兩個小時成就 (無價)


不見真向不見天 wrote:
這個機殼的設計是挺...(恕刪)


笑死了人家的轉法還顧慮到散熱...lol 如果只單純為了單一用途而設計那看來也能力有限.
怎麼做而已啊~簡單的問題怎麼搞那麼複雜...


不想看到他就擋住他


我是買比較粗的小木棍~比例上就不會那麼的不順眼了~
如果要在龜毛的話就塗黑~或是做配色~
建議還是要撐啦

我上一台電腦是p4-630原廠風扇,顯卡配8600gt

用了直立機殼將近10年左右,主機板的形狀整個被地心引力拉彎

8600gt是後幾年才換裝的,而且還是比較輕量的無風扇系列

用個幾年照樣是把下方的主機板拉成波浪形

雖然很幸運沒有在使用中當過機,但是偶爾就會無法開機

只好拆開機殼側蓋把裡面的零件搖一搖就可以開機了

現在我是用影印紙捲成紙棍子撐在顯卡下方

有撐有用
高科技導光條(熱融膠)
華碩 STRIX-GTX1070-8G-GAMING
這張1公斤多,於是我舉起我的鍵盤,1KG好像真的對插槽來說太重了,只好把竹筷塗成綠色(喜歡的顏色)撐著
謝謝你們的回應
