認識你的電源供應器-元件篇

1分

31樓

個人積分：1分

文章編號：6879253

實在是....好像又回到高中

上電子實習啦~XD

不過真的很感謝郎大

教導大家囉~^^

banana

1分

32樓

個人積分：1分

文章編號：6887340

港都狼仔 wrote:
輸出功率，不考量架構...(恕刪)

了解了.謝謝! 也就是說變壓器越大瓦數越大是吧?

31743分

樓主

個人積分：31743分

文章編號：6890152

banana wrote:
了解了.謝謝! 也就...(恕刪)

夠大的變壓器可以避免飽和造成功率受限，不過變壓器的設計、功率級的電路也是關鍵，並非大就一定好。

banana

1分

34樓

個人積分：1分

文章編號：6891374

港都狼仔 wrote:
夠大的變壓器可以避免...(恕刪)

謝謝!狼大的耐心回答.與您豐富的專業知識.^^.

sin511

1分

35樓

個人積分：1分

文章編號：6985821

請問有沒有如何檢查壞掉的Power是哪個元件故障阿
手上有一些Power都是沒電源輸出
很想給他修理看看

31743分

樓主

個人積分：31743分

文章編號：7009786

sin511 wrote:
請問有沒有如何檢查...(恕刪)

關於維修的處理，在下於稍後會分享個人的經驗~

24分

37樓

個人積分：24分

文章編號：14183090

港都狼仔 wrote:
以往在採買電腦配件時...(恕刪)

請問一下LCD用的電源板
我有一片LCD電源板
送入AC後..後端的5V/12V接頭皆無任何直流電輸出
但是AC端到變壓器一次測是有電的經過

請問是那裡壞掉了??

附圖片給各位參考一下

後面

正面

好像是2極體

好像是2極體

電容器

大電容

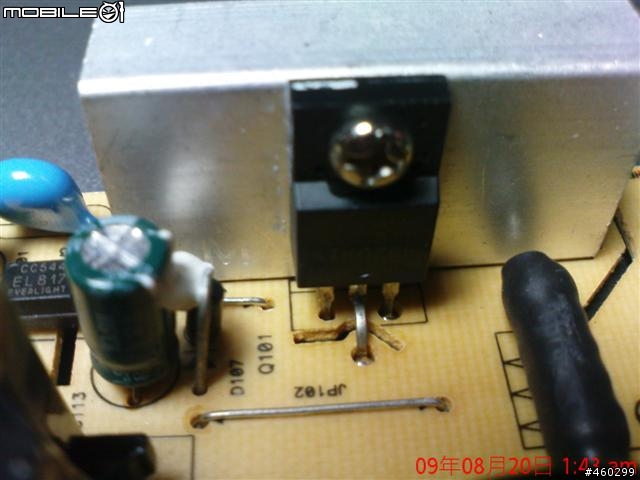

糊掉的POWER開關晶體

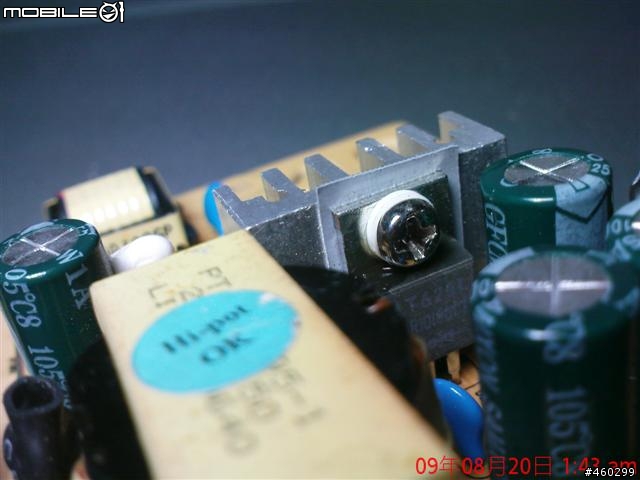

POWER開關晶體

保險絲

我量過這邊2極體的輸出有電壓
約DC154V

變壓器過去後<圖片中上面5點,旁邊有寫T101那個>
2次側量不到電壓0V.
1次側量到電壓DC154V.

31743分

樓主

個人積分：31743分

文章編號：14197766

推測應是一次側PWM電路無動作或是有元件損壞，可以往一次側開關晶體、PWM IC及其週邊電路下去檢查。

avans

69分

39樓

個人積分：69分

文章編號：14204156

好專業的文章~

PSU越來越受到重視~

但還是不大了解

看了狼大的文章後

又多認識了些~
