Cyberslim大衛肯尼最近委託同樣是在台灣製造的電源供應器廠商-Impervio嘉笙電子代工自有品牌Hamer電源，推出新款MIT系列電源供應器，其MIT就是Made In Taiwan的意思，除了導入高階架構，提升輸出穩定性及轉換效率外，同樣也採用高品質日系電容，兼顧產品的耐用性。
這次要測試的是MIT系列450W機種。
外盒正面與背面印刷是相同的，中央是電源實體照片，左上大大印上瓦數字樣，左下標示MIT-Made In Taiwan台灣製造及日系電容採用，並通過80PLUS白/銅牌認證，右側列出各項特點。
底面，除了瓦數標示外，以中文印出產品各項特色(字有點小)，並用圖示來輔助說明。
左側面也有瓦數標示，還有各項端子照片及數目，不過大4P照片有誤植，圖為省力易拔接頭，但實際產品為一般傳統接頭。
右側面同樣有瓦數標示，並有各路輸出規格表及注意事項。
包裝內容一覽，除電源本體外還有安規電源線、固定螺絲、束線帶及產品使用保固說明書。
電源本體外觀，採金屬原色外殼，比較容易留下指印，在台灣較潮濕的氣候下氧化速度會較快且明顯。

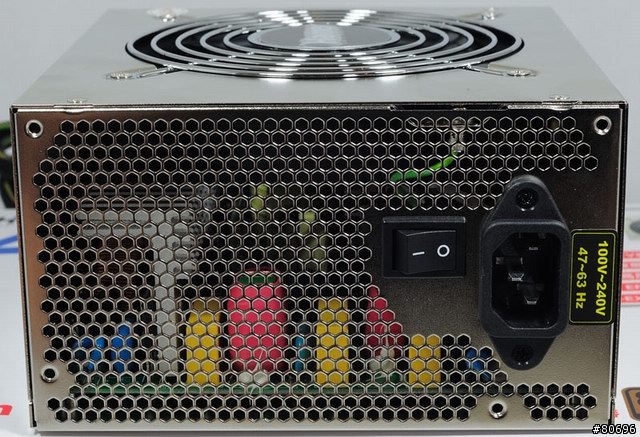

六角形蜂巢網狀散熱出風口，並安置交流輸入插座及電源總開關。
銀色風扇護網，中央有Hamer商標字樣裝飾圓牌。
輸出規格標籤，12V分割兩路，每路最大18A，總輸出最大為35A，右側印有保固方式及注意事項(五年保固，前三年免費)。
主要電源接頭，提供一組ATX 20+4P接頭及一組紅色ATX/EPS兩用4+4P接頭，主線長度為45公分。
顯卡電源接頭，兩組線路提供2個藍色PCIE 6+2P接頭，並在線路上增加標籤以利辨識。
週邊裝置電源接頭，兩組線路提供4個黑色傳統大4P接頭及1個小4P接頭，不過接頭間線路並未使用隔離網包覆。
SATA裝置電源接頭，兩組線路提供6個直式SATA電源接頭，在接頭間線路同樣也未包覆。
除了大4P/SATA接頭間線路以外，所有的線材都使用黑色隔離網包覆處理。
內部結構圖，為同樣台灣製造的嘉笙(IMPERVIO)代工，採主動箝位順向式結構，12V同步整流功率級，並透過DC-DC電源調整電路轉換出3.3V及5V，難得看到此款小瓦數電源也採用與新巨GP2/HU2系列相同的結構。
因採自動化生產，所以電路板後方焊點及零件接腳相當簡潔，整體作工品質良好。
採用POWER LOGIC的PLA12025S12H 12V 0.28A液態軸承12公分風扇。
交流輸入插座及電源總開關後方接點均以熱縮套管確實包覆，加強絕緣。
主電路板上的EMI濾波電路對輸入交流，進行過濾及隔離有害雜訊成份，右方綠色框採直立安裝的保險絲同樣也加上熱縮套管，不過紅框內的TNR(突波吸收元件)則未使用套管包覆，對其保護效果會有影響。
經過右方固定在散熱片上的橋式整流器後，便進入APFC(主動功率因數修正)電路，進行功率因數主動調整，使之維持於0.95以上。
部份元件同樣使用熱縮套管加強絕緣，大型APFC電感則使用點膠來固定。
APFC輸出電容使用兩顆TK(東洋通信) 400V 150uF LGW系列105度電解電容並聯。
APFC及一次側PWM控制電路安裝於一獨立子板上，PFC使用Infineon(英飛凌)2PCS02 CCM-PFC控制IC，一次側PWM使用TI(德儀)UCC2894主動箝位(Active Clamp)PWM控制器。
主要變壓器(左)及輔助電源電路變壓器(中)，其中主變壓器只需負責12V輸出，可避免傳統結構電源共用變壓器產生的功率受限及彼此牽制的現象。

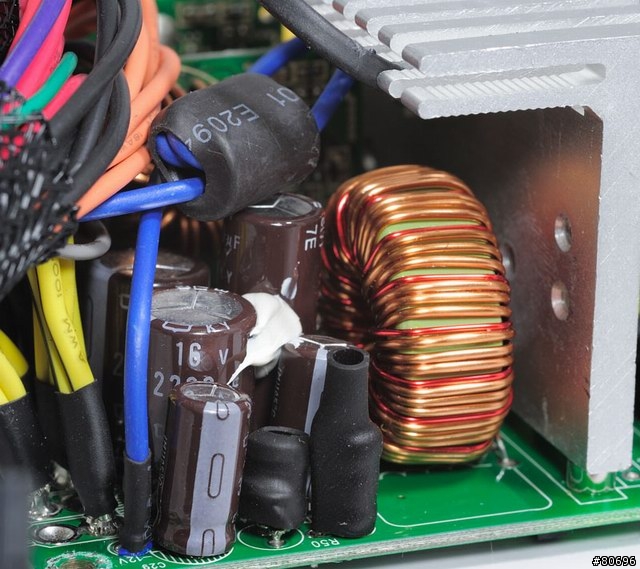

二次側整流濾波輸出電路，變壓器次級繞組經過由MOSFET所構成的同步整流器整流後，進入右側的環型電感及濾波電容去除漣波成分，便是所需的12V輸出。
左側的DC-DC VRM上可以見到有使用一些固態電容。
3.3V及5V則是透過兩組DC-DC VRM(直流對直流電源調整電路)，由12V轉換而來，比起使用磁性放大電路有更好的Cross Regulation穩定度及較高的轉換效率。
電源管理電路安裝於子板上，使用點晶PS232S電源管理IC，進行各路輸出電壓、電流、短路保護及電源溫度保護，並接受主機板PS-ON控制及產生PG信號。
內部二次側及週邊電路使用的電解電容以Nippon Chemi-con(日本化工)KY系列105度電解電容，圖中為12V與-12V的輸出端電容。
輸出端線組也使用熱縮套管加強絕緣。
3.3V/5V輸出端除了DC-DC VRM上使用的固態電容(電路板另一面)外，也與傳統電解電容搭配組合。
接下來便是上機測試。
測試平台照片：
硬體配備：
處理器：Intel Pentium D 805
主機板：華碩P5N-E SLI
記憶體：創見1GB DDR2-533 * 2
顯示卡：兩張Nvidia 8800GTS(G80) 320M以SLI模式運作
硬碟機：Excelstor 80G * 1、WD800JDII 80G * 1
其他：8公分風扇1個。
測試配備：
SANWA PC5000數位電表，以PC-LINK軟體跟電腦連線紀錄電壓歷程。
IDRC CP-230多功能交流功率測量器，測試待測電源供應器交流輸入電壓、電流以及實功率，透過電壓及電流求出總功率，並計算功率因數。
如何測試：
1.在接上電源未開機前，量測交流輸入功率，此時樣本系統耗用直流功率為1.48W。
2.開機進入作業系統，啟動各項測試程式完成後，量測交流輸入功率。
利用直流鉤表所量測出的各電壓輸出電流與功率，各裝置耗用直流功率為192W：
3.POWER跑10分鐘熱機後，同時執行2個SP2004 CPU Stress Test、FurMark V1.6.5、Everest磁碟測試，每次十分鐘，總共五次，從處理器/主機板/顯示卡電源接頭量測各路電壓，紀錄各路電壓變化情形，並量測交流輸入功率。
利用直流鉤表所量測出的各電壓輸出電流與功率，各裝置直流耗用功率為390W：
各路輸出電壓及推估轉換效率表：
主機板3.3V電壓紀錄：
主機板5V電壓紀錄：
主機板12V電壓紀錄：
PCIE接頭12V電壓紀錄：
處理器電源接頭12V電壓紀錄：
優點：
1.採用高瓦數機種的主動箝位+DC-DC結構，維持良好的輸出穩定性及轉換效率。
2.使用優良品牌電容，提升產品耐用性。
3.交流輸入端、保險絲及線路輸出端均使用套管加強絕緣。
4.自動化生產，作工品質良好。
5.包含溫度的各項保護齊全。
缺點：
1.原色外殼易留下指印，氧化速度較快且明顯。
2.風扇品牌有更好的選擇。
3.交流輸入端TNR(突波吸收元件)未使用套管包住，對保護效果有影響。
4.隔離網僅包覆至第一個接頭處。
報告完畢，謝謝收看。
