[開箱] 實現高C/P靜音 CM Silencio 550



靜音和防塵,是這次新主機在挑選機殼方面的兩個重點。
防塵方面一般(除沖孔外)都做得不錯,但靜音就少有廠商推。
雖然有些大品牌的高價位靜音機殼,品質和款式讓人看了心動,
但總是覺得少了些甚麼~
像是沒有全黑化,或沒有前端擴充插槽之類的便利功能..
發現此款機箱後,我才決定不再尋尋覓覓。除了酷媽也是知名大廠外,
我覺得這咖在各方面都取得了平衡,尤其價格部分更是令人驚喜,
個人認為是十分高C/P值的「靜音機箱」。

特別是在搭配主板方面,
由於新主機我選購的是ASRock Z68 Extreme3 Gen3,
此主板沒內建19pin的USB 3.0擴充功能,
(ASRock-Z68的Extreme3和4,就差在19pin,但價格差粉多)

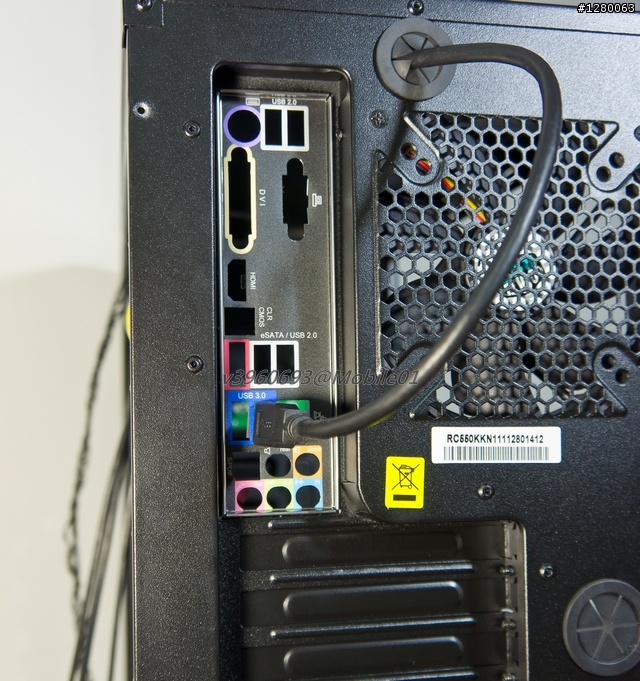

剛好這款機殼的前端USB 3.0,是採用延長線到後方擋板插孔
機箱內又具有整線槽,使"這條線"走位收線很便利,
5.25"和3.5"的配置彈性與數量足夠,所以可說正好符合我的需求。

意外插曲:
大家都知道,機箱空間,和顯卡長度與散熱器高度密切相關,
這方面也在此次安裝的過程發生了兩個小插曲:
(1)CoolerMaster V6散熱器差點導致側板無法蓋上!
(2)顯卡長度+顯卡電源插孔位置,關係著本機箱裝卸顯卡的便利性。

所幸這些問題在這次新主機的安裝上,都可以順利解決。



一、外箱、規格和本體外觀
(一)箱體正面

↑Silencio在西班牙文的原意是「沉默」…OK~沒梗…

(二)箱體背面

↑外箱背面彩印七項主打特色:
(1)純黑壓克力面板。
(2)預留散熱器安裝空間/整線機制/5.25"免螺絲設計/可拆式硬碟架。
(3)後系統風扇支援8,9,12cm/預留水冷水管孔洞/支援7個主板擴充槽。
(4) 特色:5.25" X-Dock(即硬碟熱抽拔機制,同e-SATA功能)。
(5)支援長版顯卡安裝(視情況配合可拆式硬碟架)。
(6)內建USB3.0插孔(須連接主板檔板上的USB3.0插孔)。
(7)側板及面板(的背面)均貼附有吸音棉。

(三)箱體側面

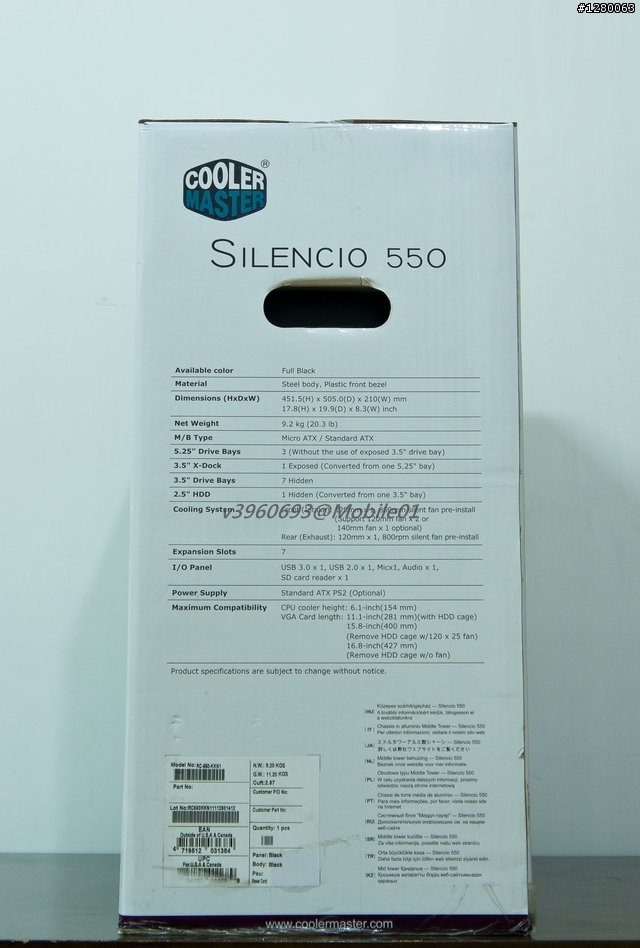

↑除了外箱背面的主打特色外,箱側列出的是度量數據與規格:
(1)高451.5mm 深505mm 寬210mm。
(2)淨重9.2KG。 (3)支援主板類型:ATX/M-ATX。
(3)5.25"位置:共3個;其中一個是X-Dock(供3.5"硬碟插用)。
(4)3.5"位置:共7個;並附2.5"(SSD)轉3.5"硬碟架。
(5)系統散熱:前端(吸入)可裝1個14cm或2個12cm風扇;
       後端(吹出)可裝1個8,9,12cm系統風扇;
       ※隨機已附贈2個800rpm/12cm風扇(前後各1個)。

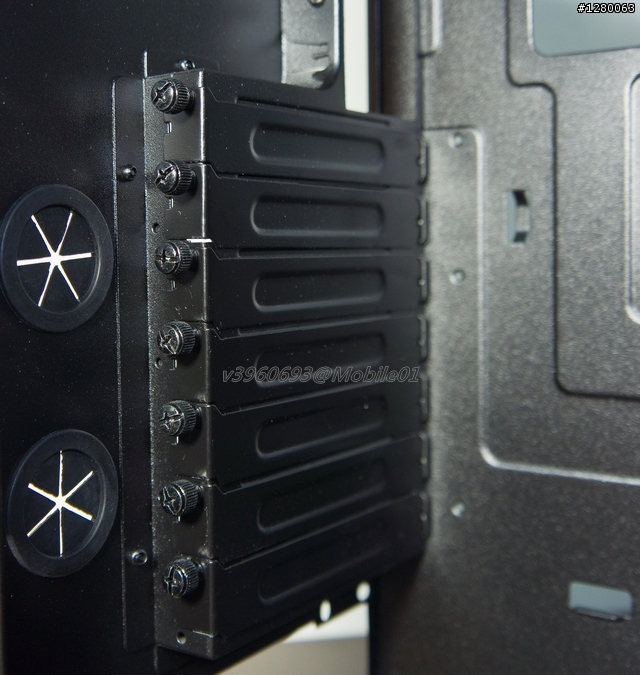

(6)支援7個主板擴充槽。
(7)面板內建I/O項目:USB 3.0x1, USB 2.0x1, 耳/麥x1, SD讀卡機x1。
(8) 內部裝置空間最大值:
 CPU高度:154mm。
 VGA尺寸:有安裝硬碟架時281mm;
      無硬碟架但有系統風扇400mm;
      無硬碟架且無系統風扇427mm。


(四)本體外觀速覽

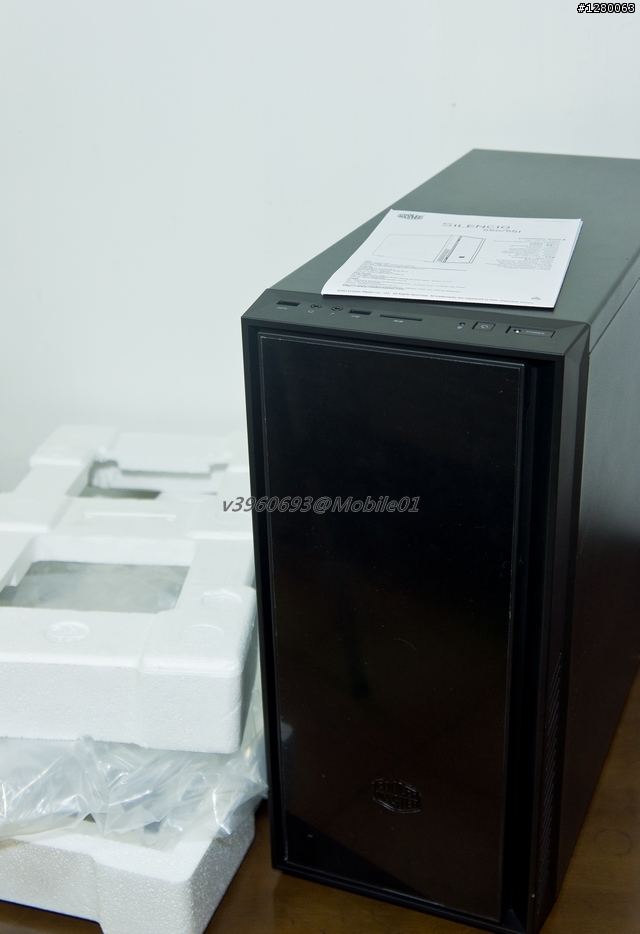

↓機箱本體是以兩塊保麗龍做為緩衝墊材,且以普通透明塑膠袋包裝。
 開箱後除了說明書外,配件包及其他附屬部件皆放置於機箱中。

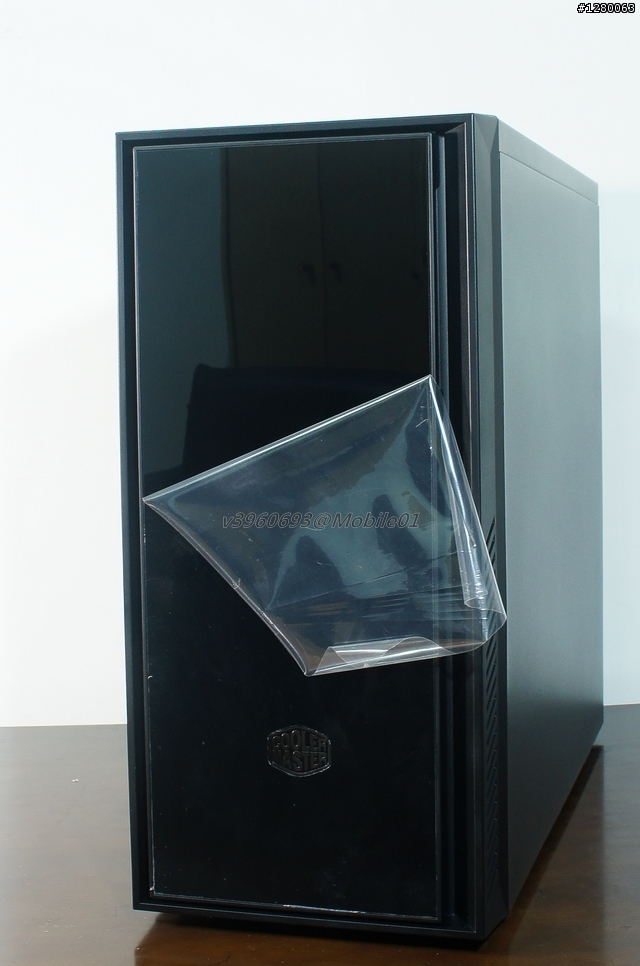

 至於壓克力面板則貼上了一層保護膜(所以黯淡無光)。

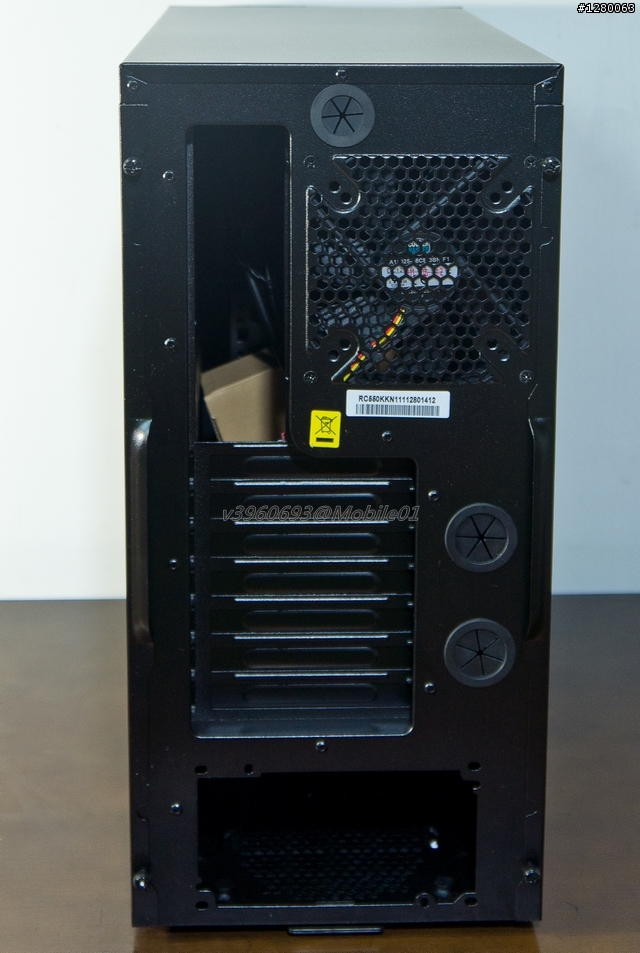

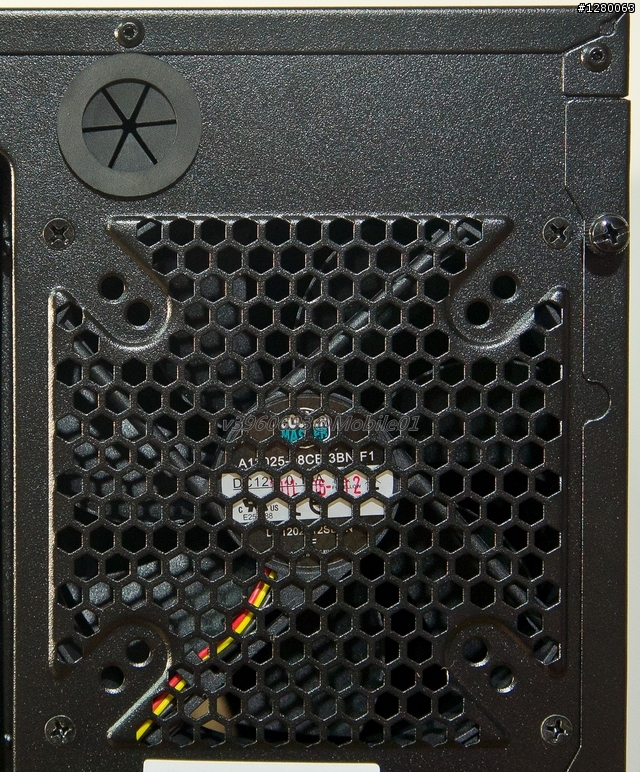

↓屁屁照。
 如規格所說風扇已經預先裝好。配件包藏在裡面。

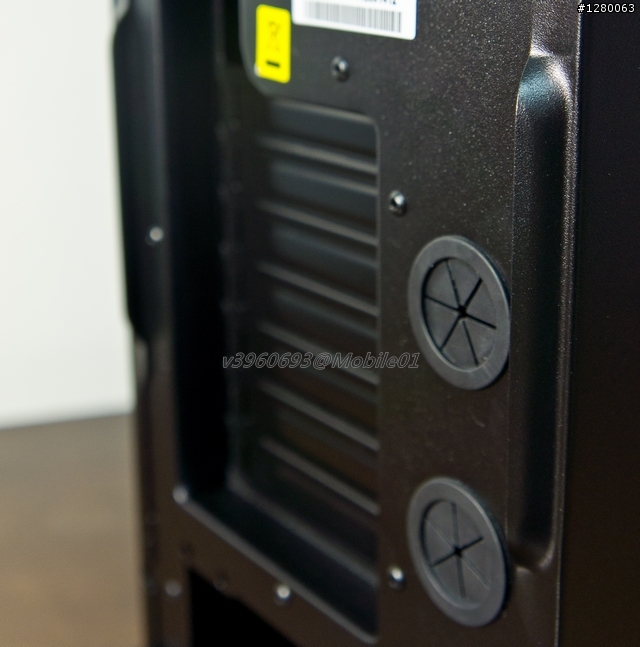

 下置式電源規劃(底下還有濾網)。備有三個水冷管穿孔。

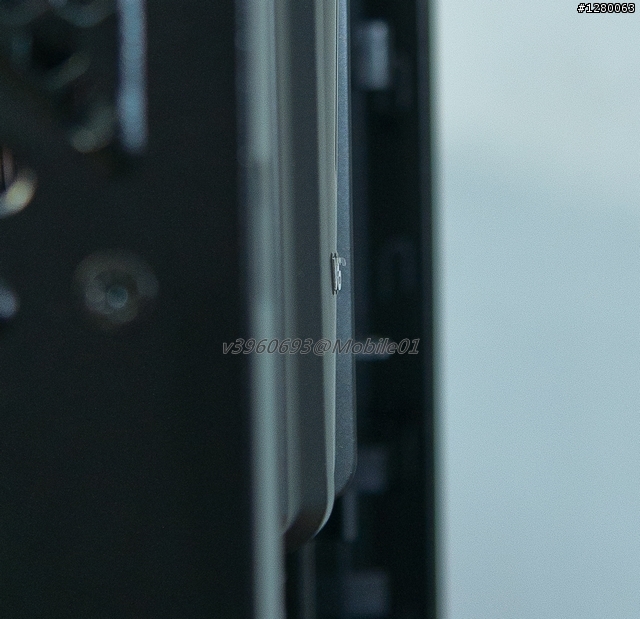

↓看一下表面烤漆是否均勻、有無碰撞痕跡、及組裝密合度。

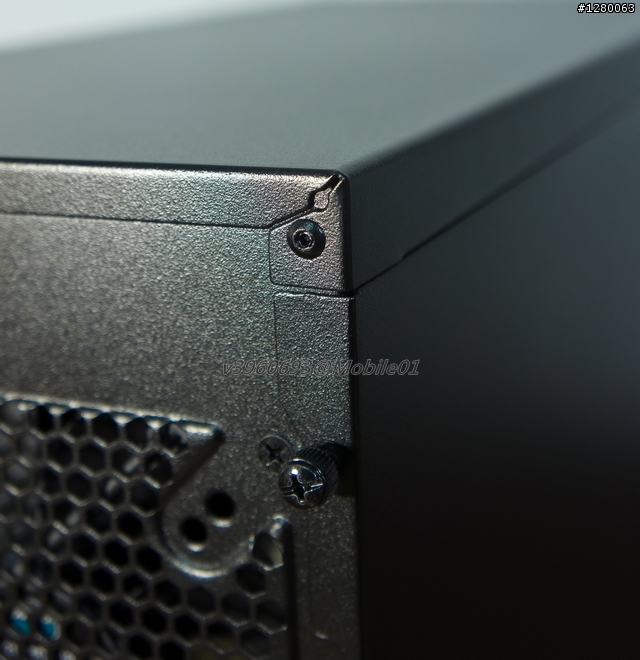

↓順便觀察角角的做工細緻度。
 這裡也看到側板採用常見的手轉螺絲(仿舊的哦~)。


↓開側板的手把設計。

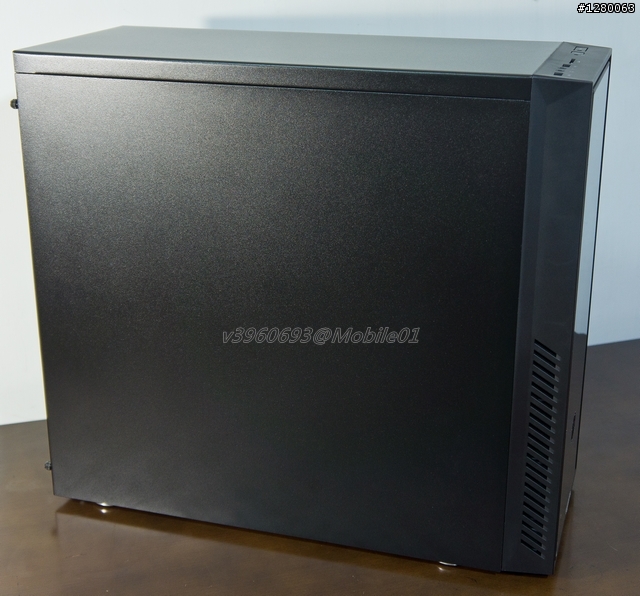

↓四面都要仔細瞧瞧(卻忘了看底盤)…

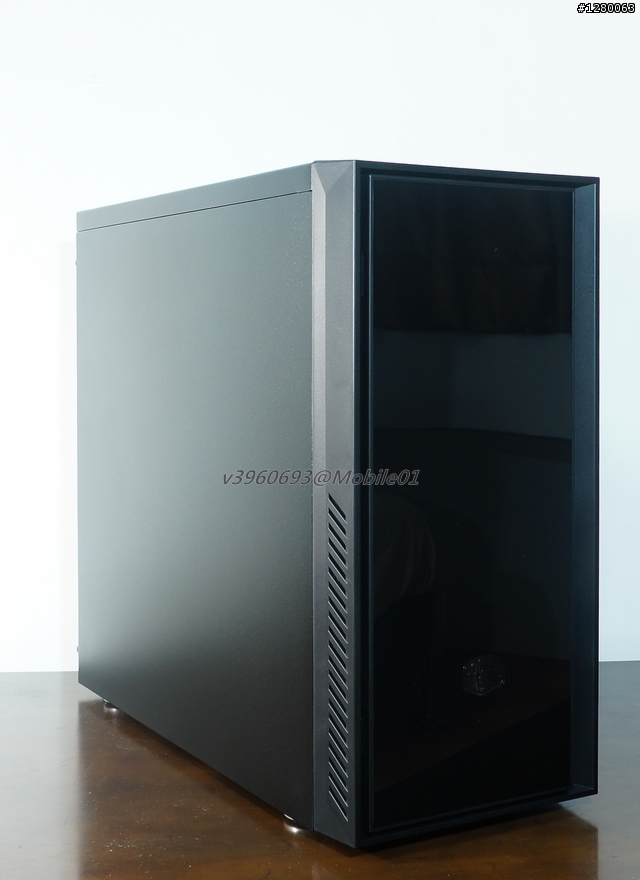

↓最重要的就是外觀上最令人關注的門板部分。


↓平常比較會去接觸的門板,個人覺得質感不輸高階機殼
 尤其在細部設計上,仔細觀察面板側邊並非呆板的平面,而是類似
 幾何切割,構成微微下凹的造型。


↓其中在隱藏式手把的部分,不論是精緻度、密合度,乃至於伸手
 去打開門片所感受到剛剛好的指頭空間,都告訴我沒有選錯機殼。


↓而轉軸機件部分,在轉動的感覺上,以及關門時磁鐵吸附的力道都很
 適中,而且沒有產生晃動或任何塑膠料件摩擦的細小聲音,可見品質上
 已將公差值控制得很小。至於耐用度就要長時間觀察了。

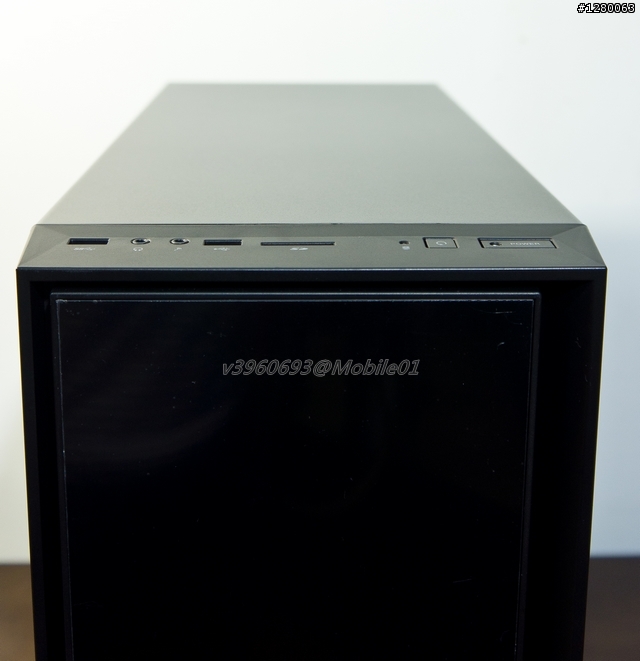

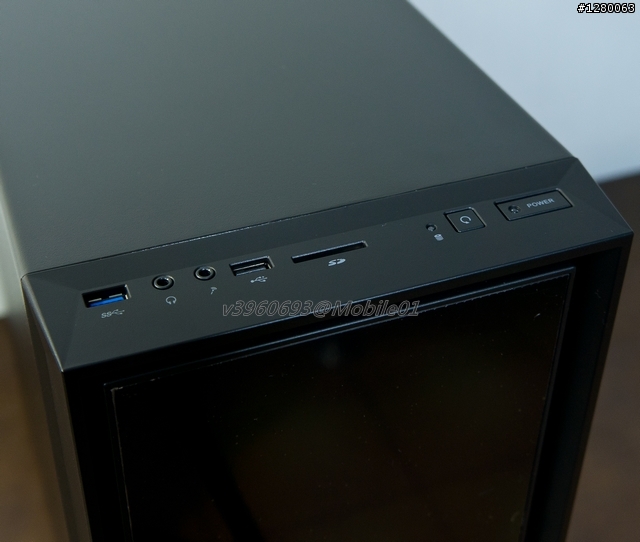

↓I/O面板視覺上也有類似幾何切割的造型,與側邊是一體性的設計。

↑I/O面板的內建功能深得我心,尤其是SD讀卡機提供了極便利的使用
 體驗;USB的部分(常抽拔)我剛好只需要用到1~2個不必多(另有HUB),
 當中也內建USB 3.0支援;至於從主板延伸的前置耳麥也沒缺少。

↓LED燈號方面,電源啟動是藍光,硬碟讀取則是白光。
 從影片可以發現,白光LED組裝不精準,燈芯並未對準燈孔中點,
 否則應是如POWER的藍燈呈現圓孔全滿的亮度。





二、靜音與防塵
  實際使用上,我試著把V6調到最高轉速,仍然”可以”聽見風扇高轉速下
  的軸承與風切聲,不過很妙的是,那個聲音很明確就只來自機箱中心,
  而非整個空間共鳴的感受。如果調到最低轉速,則真的是有「沉默」
  的fu了。這種凝聚與吸收的效果,我想不光是吸音棉的作用。

(一)主打靜音-有哪些設計?
1‧吸音棉
↓本機箱共有三處貼有吸音棉。面積最大的兩處,就是側板的兩邊。

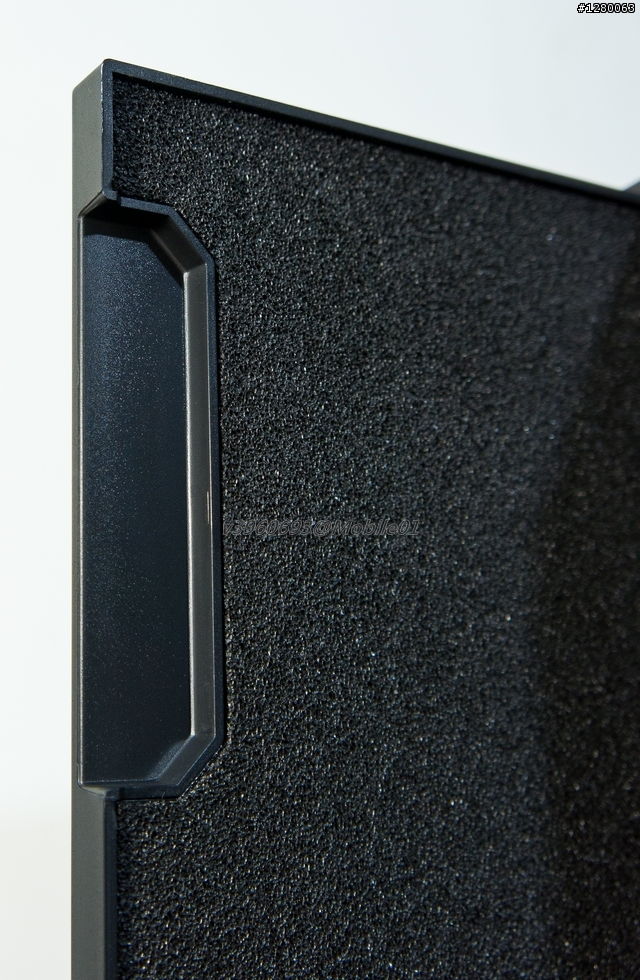

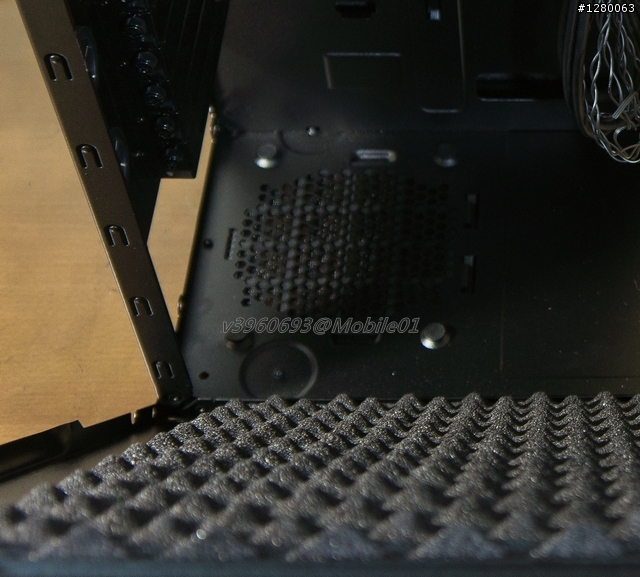

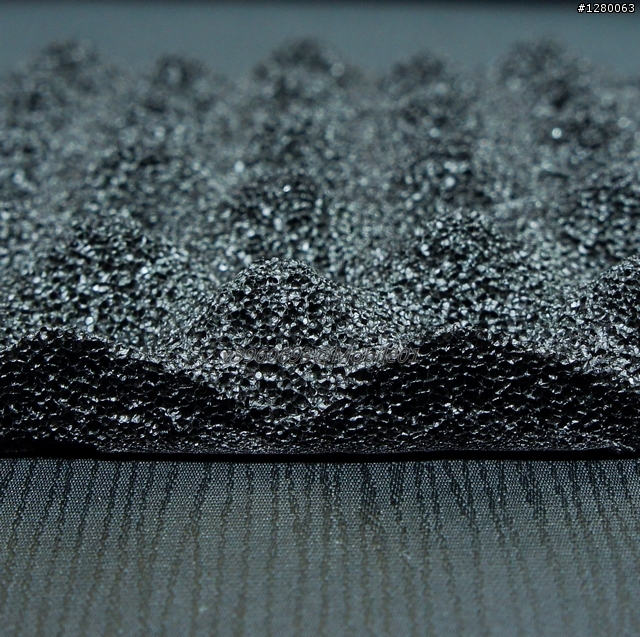

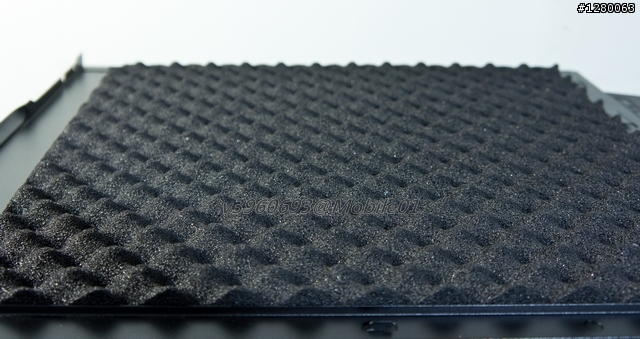

↓其中左側板這塊所貼附的是波浪狀形式,對於隔絕高頻噪音有所助益。


↓構造上非一般低品質而稀疏的泡棉,此種經過特殊處理、表面不規則的
 吸音棉,可以增加空氣的接觸面積與吸納容量,另一方面則降低駐波的
 影響,對於封閉式空間的降噪和隔音有不錯的效果。

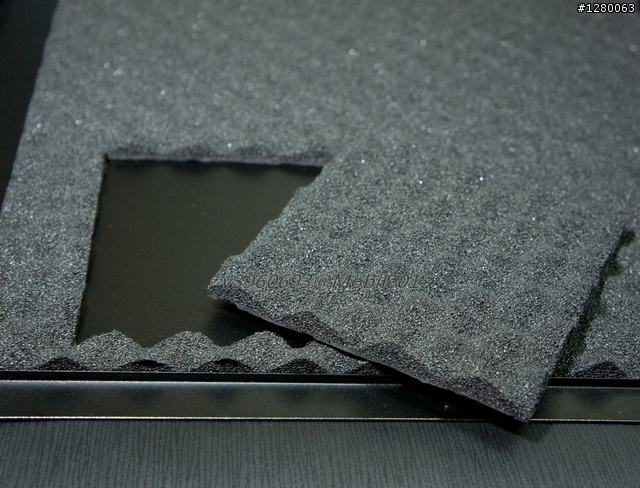

↑為什麼我有這一小塊樣本?其實這是我割下來的,原因是這個厚度加上
 V6散熱器導致側板無法蓋上,所以必須破壞性的建設XD(後面會說到)。

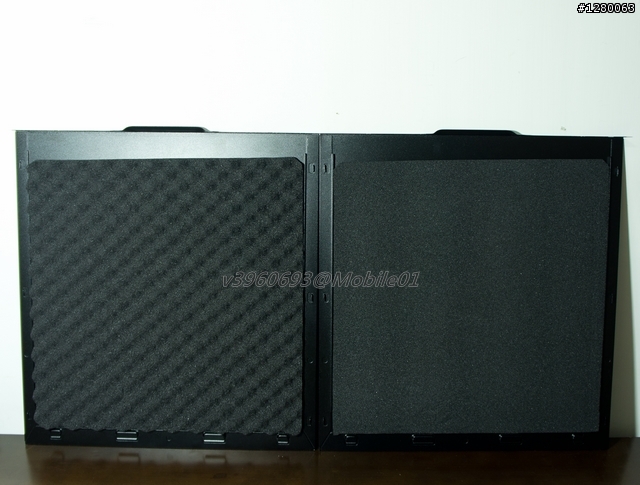

↓兩側吸音棉貼附的面積,都涵蓋了大部分的側板區域。

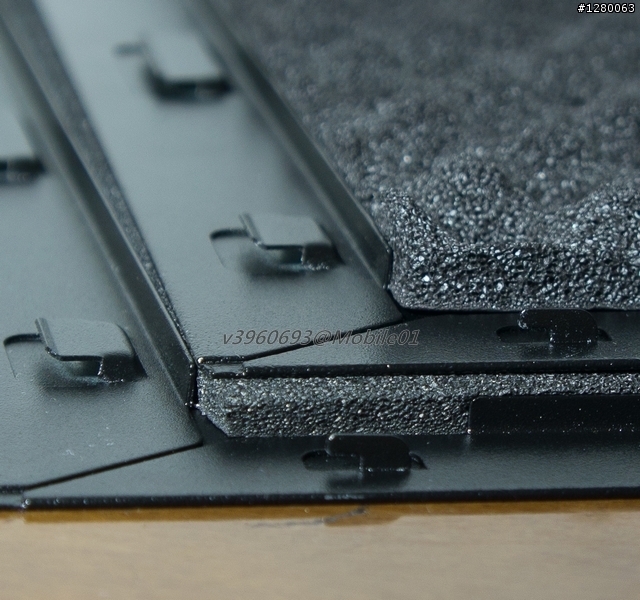

↓相較之下,雖然另一塊不是波浪狀吸音棉,實際上也頗厚的。

↑不過我覺得鋼板厚度對機箱的隔音也十分的重要,就此而言這0.5mm的
 鋼板厚度,實在略薄了些,對機箱隔音和結構的鋼性程度都有減分…

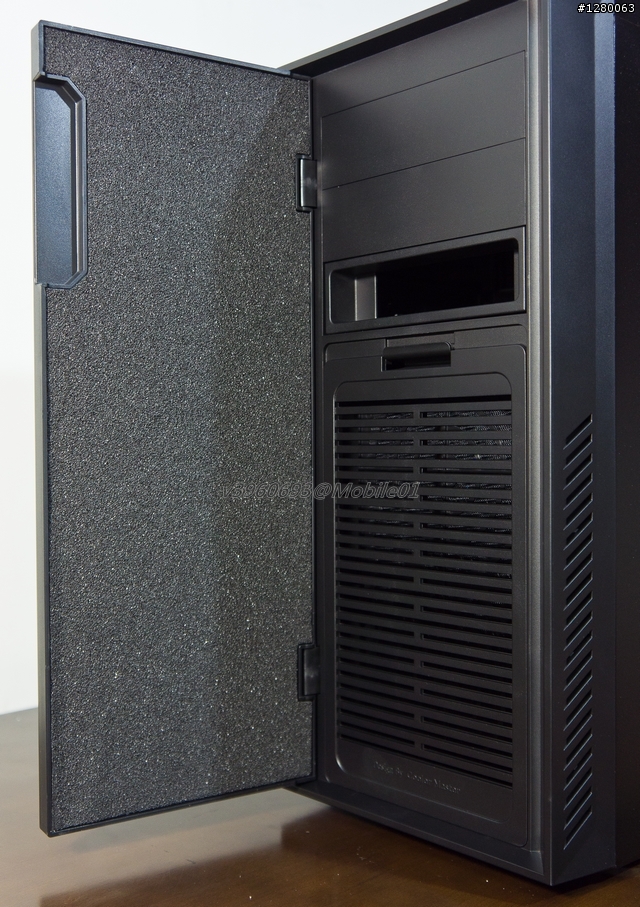

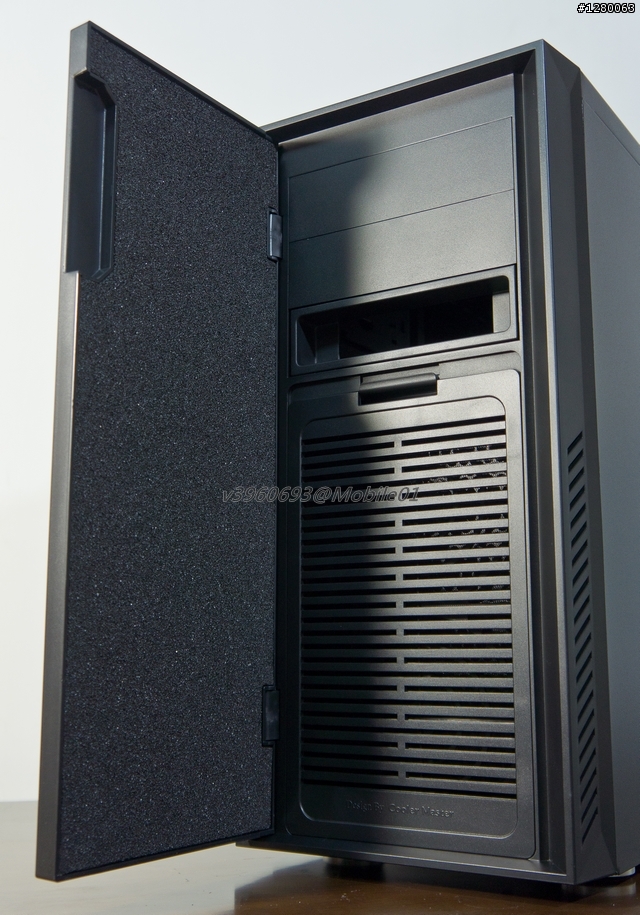

↓除了左右側板,面板的內部也有吸音棉的貼附,但是此塊吸音棉實在很薄!
 如果設計上是針對前端(風扇、硬碟..)作降噪,我是覺得…聊勝於無吧~

(吸音棉背後隱藏有上、中、下三塊磁鐵)

2‧靜音的弦外之音:機殼共振
  為了減少共振的情況,現在幾乎都會採用避震墊的設計,這個方面酷媽
  一直有顧慮到,也都做得不錯,而且蠻有設計上的獨特性的。

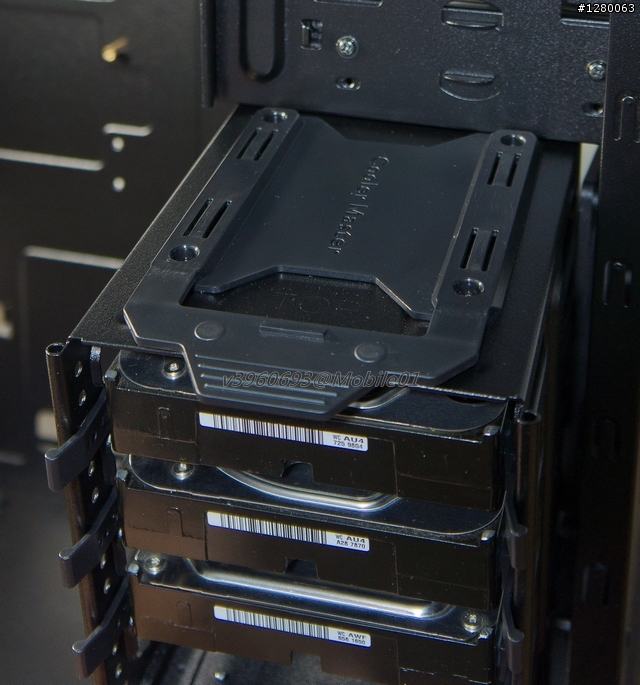

↓免螺絲硬碟支架,結合了和減震軟墊的設計,造型與產品風格有一致性。

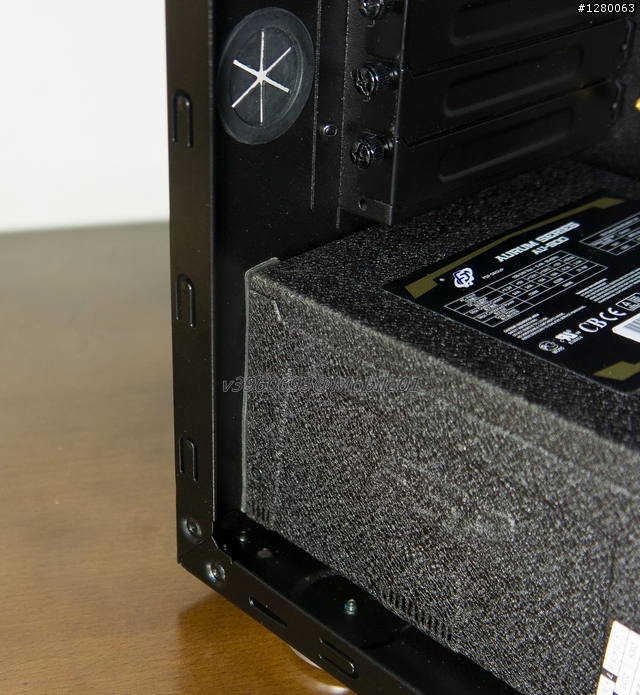

↓預先裝好電源供應器四個角的避震墊,不是固定死的,可以自行卸除。


↓除了四個角的避震墊,配件包(稍後再敘)當中還附贈了另外一組避震墊,
 等於說~電源供應器接觸到機箱的兩個面,都做了避免機殼共振的設計!

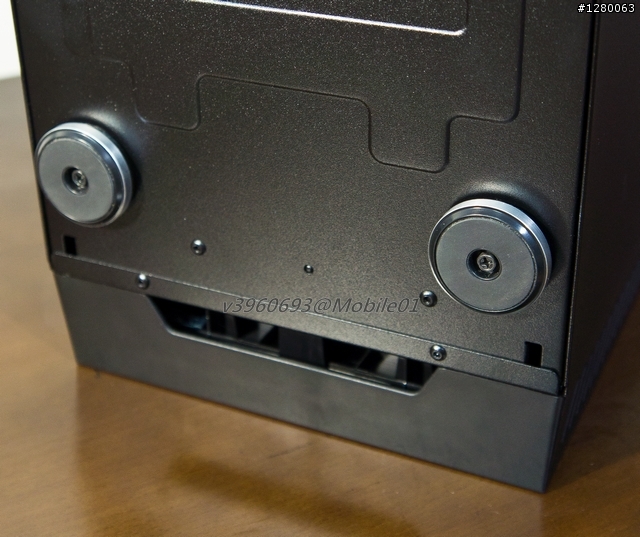

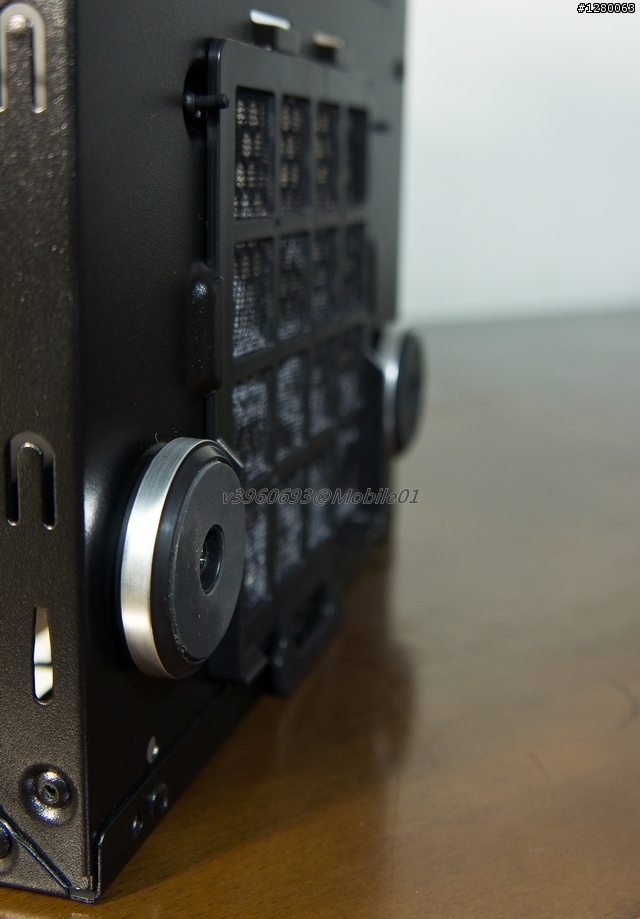

↓把音響設備的腳墊用在機箱上,雖不是首創卻能展現主推「靜音」的誠意。
 (好像一張臉..)此類腳墊的優點除了減震也能降低共鳴現象。


↓雖然沒有拿尺測量厚度,但從這個角度來看應該沒有偷工減料的疑慮。
 而在裝機之後平放,實際使用上個人的感覺是:溫搭搭!(穩當當)

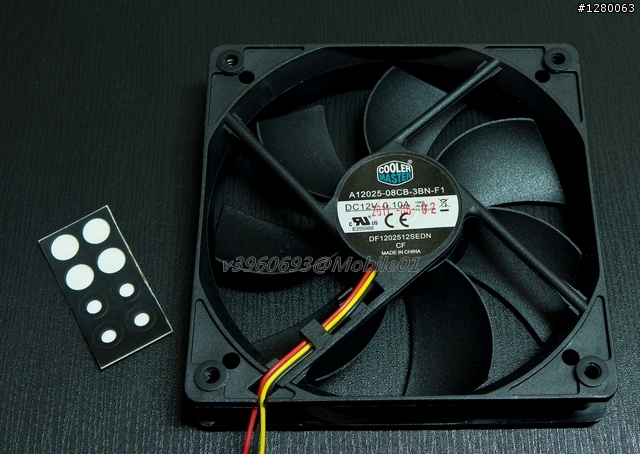

↓至於風扇(內建兩個)的避震措施方面,配件包(稍後再敘)也同樣附贈了
 另外兩組共八個避震墊。(為什麼不是三組呢…可以裝三個捏!)


3‧追求靜音的挑戰:熱!
  根據能量不滅定律(嗯哼…),機箱內的熱源自於零組件的電能轉換,所以
  除非把涼風引入、把熱氣抽出機箱外,否則熱能即在機箱內部堆積升溫,
  這些廢熱除了會降低各個零組件運作上效能的發揮,也影響其壽命。
  而吸音棉本身的材料與構造具有聚集空氣的特性,使之相對不易散熱;
  加上貼附在側板,阻隔了內部廢熱透過金屬側板與外部空氣進行交換,
  這些因素都對機箱散熱有負面作用。所以如何減輕這方面的可能影響,
  恐怕才是靜音機殼的最大挑戰。這個挑戰並非無法克服,但是在意這方面
  的使用者(尤其是超頻玩家),勢必要花一點時間,來調整氣流進出的平衡。

  (這些是我自己的看法,歡迎指正)

(二)靜音VS系統散熱
↓「把涼風引入、把熱氣抽出機箱外」固然需要一點時間去調整,就本機殼
↓而言,系統散熱採用「前二進、後一出、無頂板出風口」的設計。

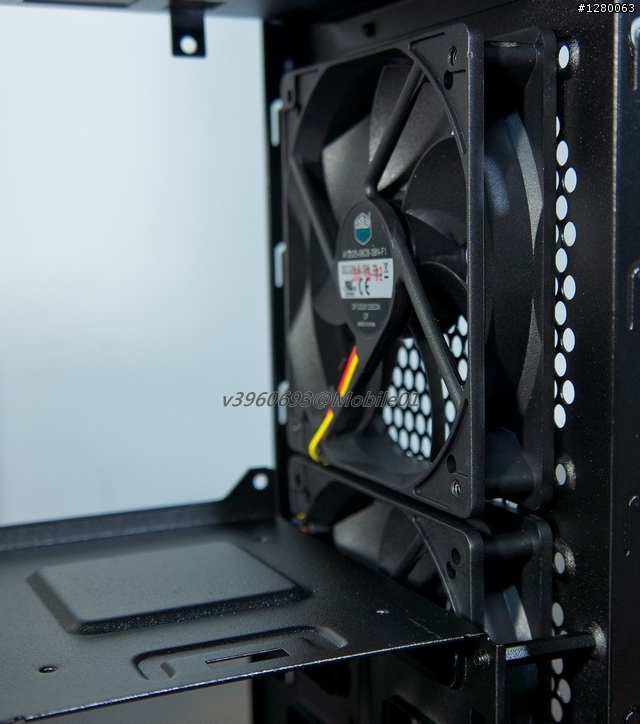

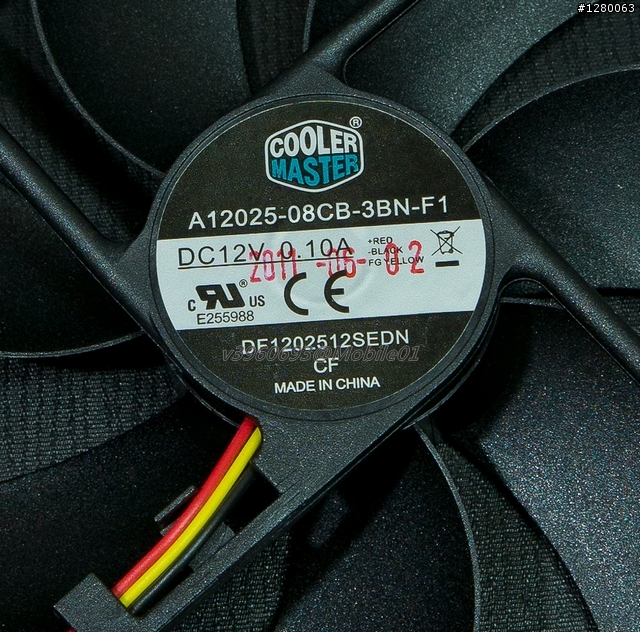

↓而隨機搭配附贈的風扇是酷媽自家的2顆12cm「無力扇」,之所以無力~
 因為800轉的風量真的感覺不到。非常靜倒是真的,算是迎合商品訴求。


↓所以在排風方面,我將抽風換上了這顆能產生較大流速的靜音扇。


↓這顆風扇的效能我想許多人都見識過了(引用自Silverstonetech)。


基本上我覺得「抽出熱空氣」遠比「引進冷空氣」重要得多!
因為一旦抽出效率足夠,冷風自然會被吸入機箱,甚至構成正壓差。
不過較高轉的系統風扇雖能營造較好的散熱環境,卻對靜音又是
另一個挑戰。如何平衡?就看個人偏好的價值與選擇了。


(三)防塵設計
   正如一開頭所表明的「靜音和防塵」是我的需求重點...
   那麼如何處理風扇(或壓差)引入的灰塵,則是相對要考量的重心。
   由於一般機箱"進氣"="吸塵"的位置主要有兩個:(1)前端進氣風扇的附近;
   及(2)電源供應器(下置式)的吸風口
。後者影響雖然侷限在電源供應器本身,
   但正因為是從底部(地面)抽風,不能忽視其影響(尤其是灰塵伴隨濕氣),
   幸好本機箱仍然有處理到此處防塵的需求。

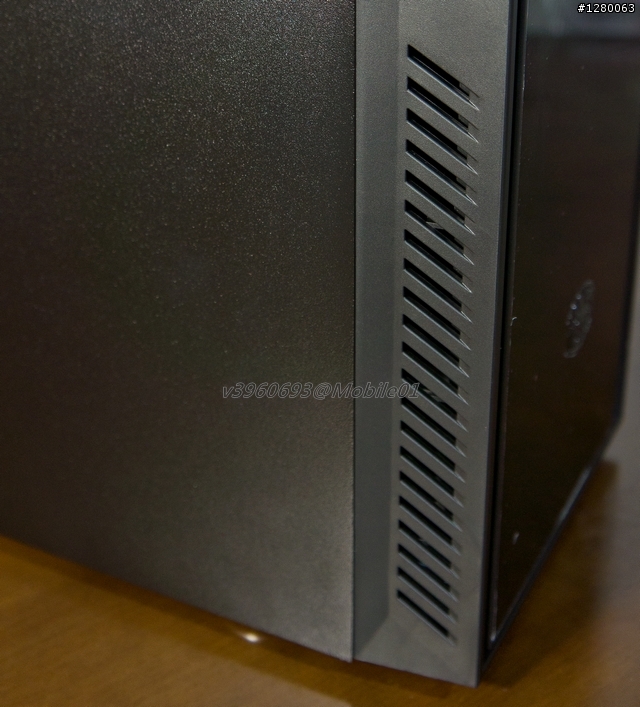

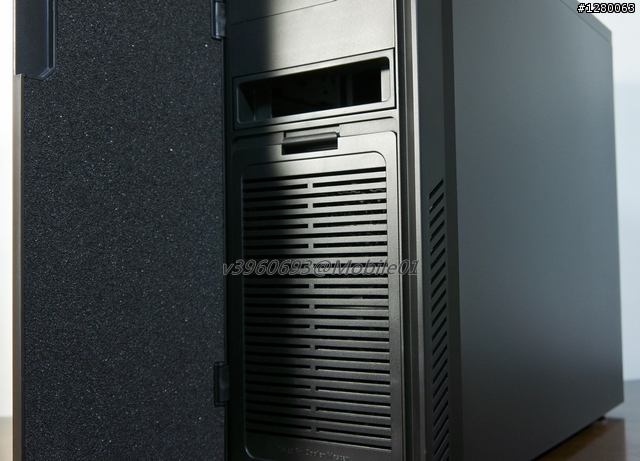

↓前端的進風口有三個方向,這三個進風處包括左右皆有的側邊進風口。


↓以及位於前端面板底部,大約1.5cm寬的進風口。

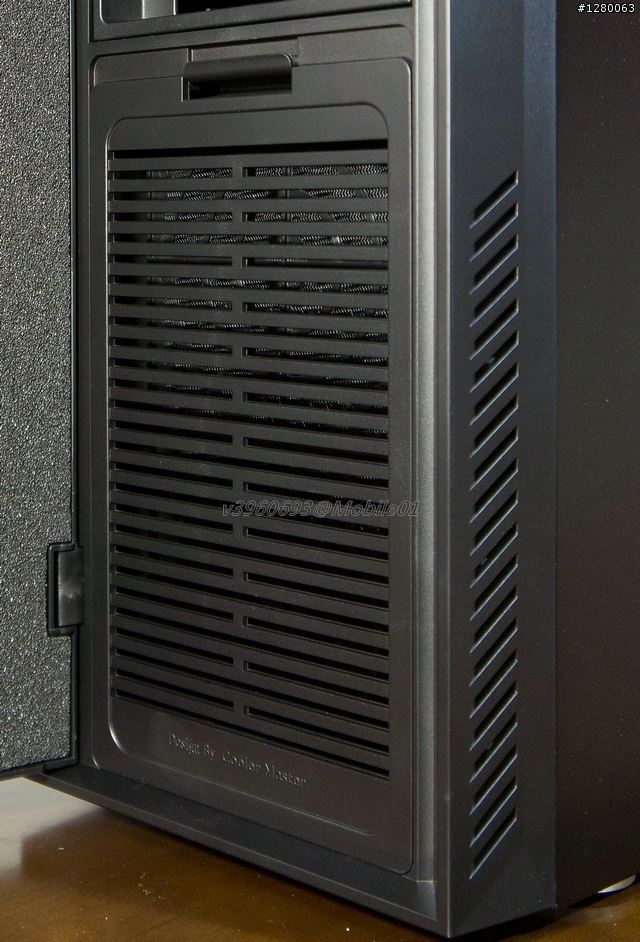

↓在前端的防塵結構方面,是一個蠻不錯的的設計!
 首先,雖然眼前這個面積不小的橫線飾板,並不扮演引進氣流的角色,
 但是搭配兩側斜線式的進風口,營造出相當有設計感的視覺感受。

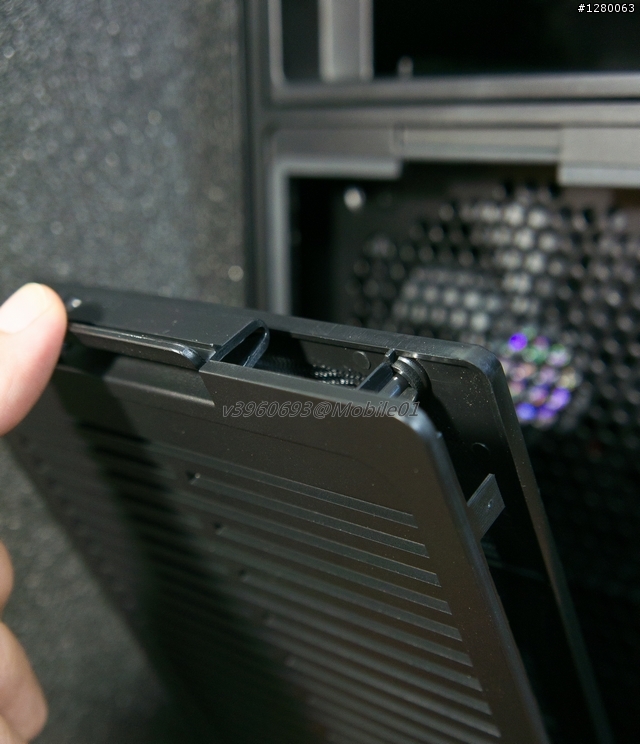

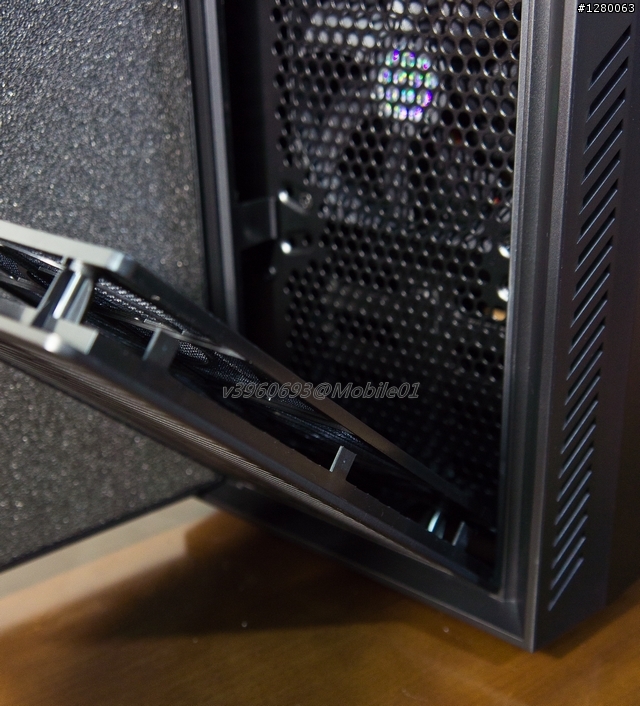

↓其次,輕按即可快速取下的機制,不必直接接觸濾網,也無須擔心日後
 可能使手沾滿灰塵。

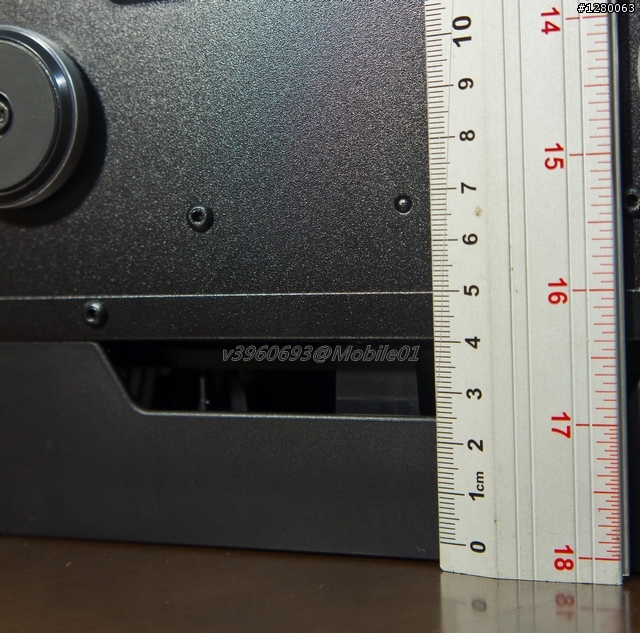

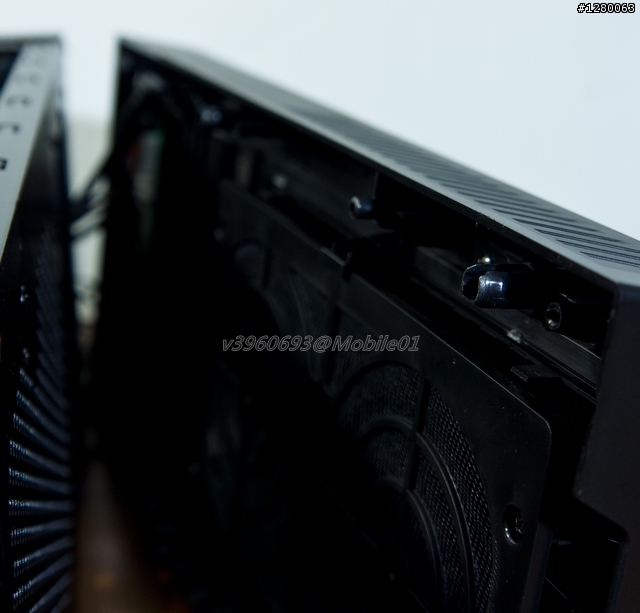

↓從這個角度就可以清楚看見,飾板和濾網之間有大約1.5cm的空間,好讓
 剛剛所說來自左、右、下三個方向進入的氣流通過。

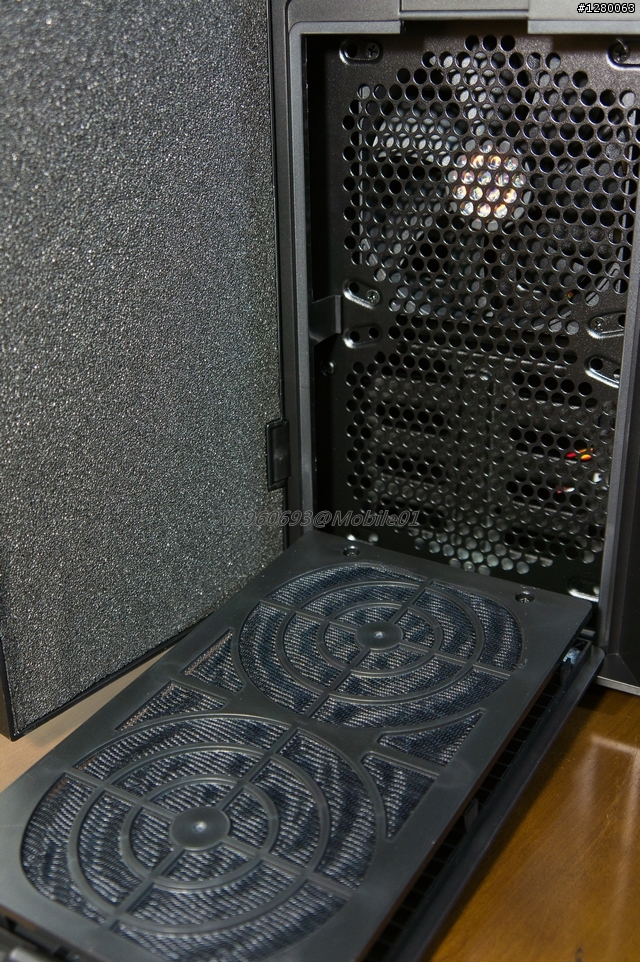

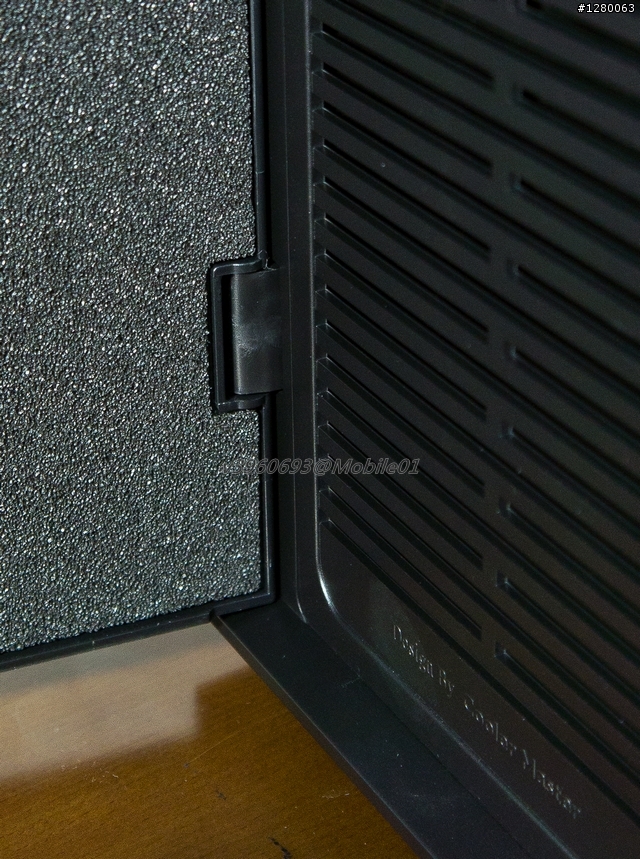

↓最重要的是飾板與防塵濾網之間,兩者是分立也是合併的結構(可拆開)。

↑灰塵附著在濾網上的同時,飾板這一邊則仍然保持清潔,如此一來即使
 久久沒有清潔濾網,也不會影響打開面板的心情(我真是太會想像了)。
 重點是…這1.5公分的空間…應該足夠堆積三年的灰塵吧…

↓在左下角的地方,隱藏了關閉門板時磁鐵吸附的小鐵片。

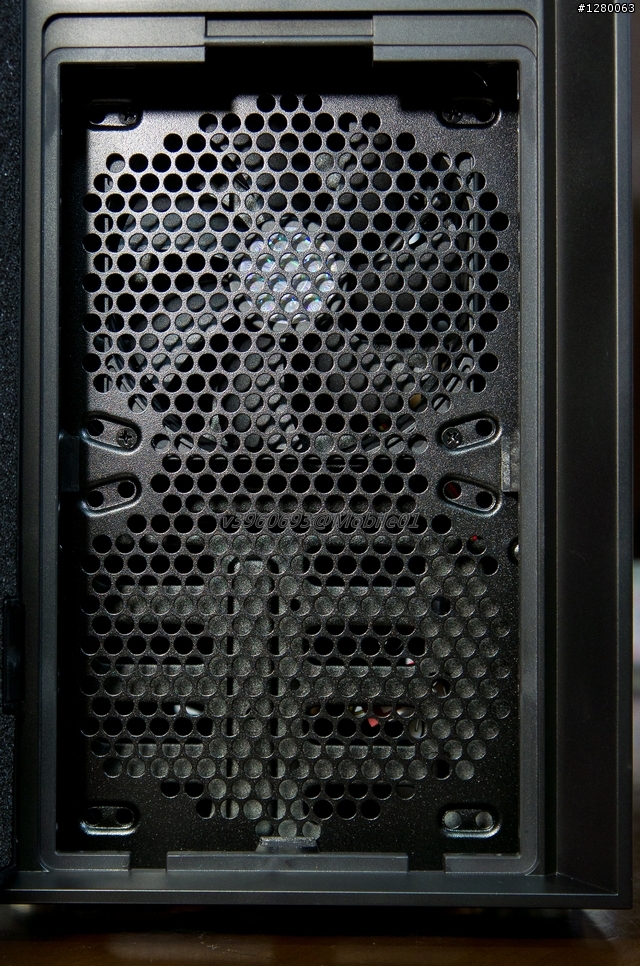

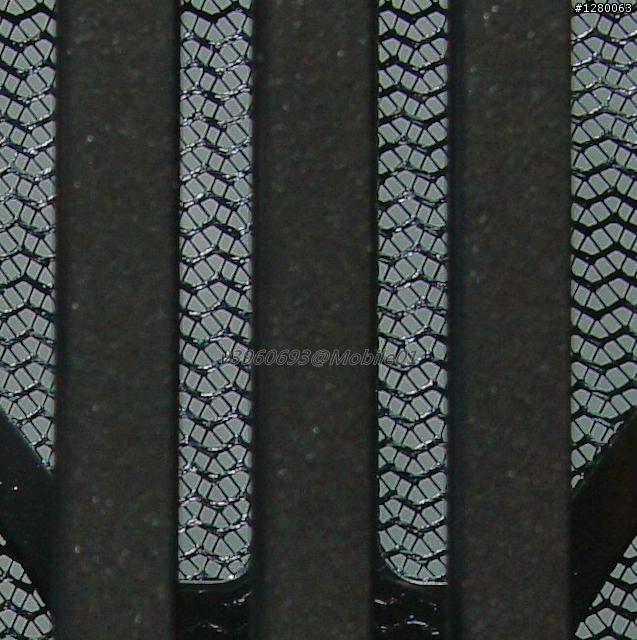

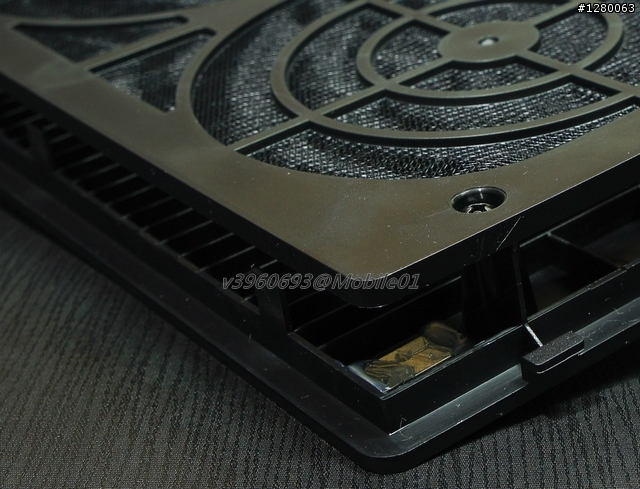

↓至於濾網並非常見的十字型編織,個人感覺應該能更有效吸附灰塵,
 至於是否太過密集影響效率,我想應該是不至於。

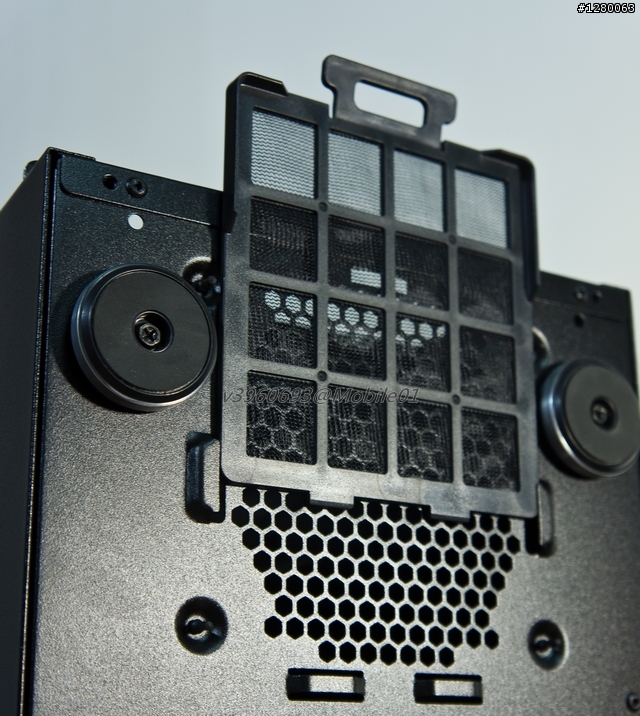

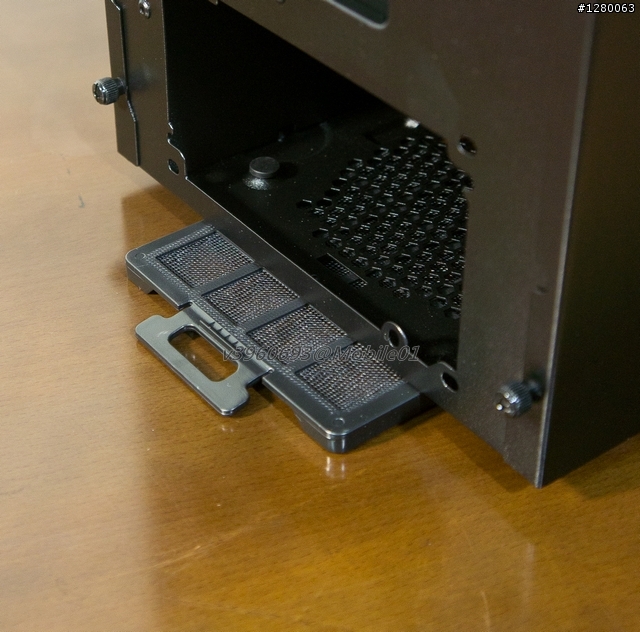

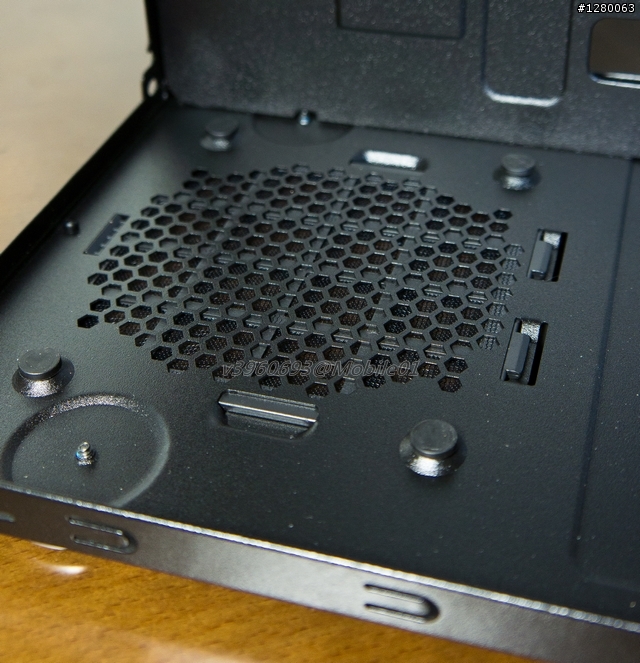

↓另一個防塵機制是位於電源供應器正下方,也就是機箱底部的空間。
 設計上有一個取出的手把,方便無須抬起機箱就地進行清理的動作。


↓取下後裝回去同樣方便嗎?我想應該是沒問題的…因為
 濾網兩側及尾端有類似軌道的突起作為輔助,還不致於會裝不回去。



四、兩大類配件
(一)配件包

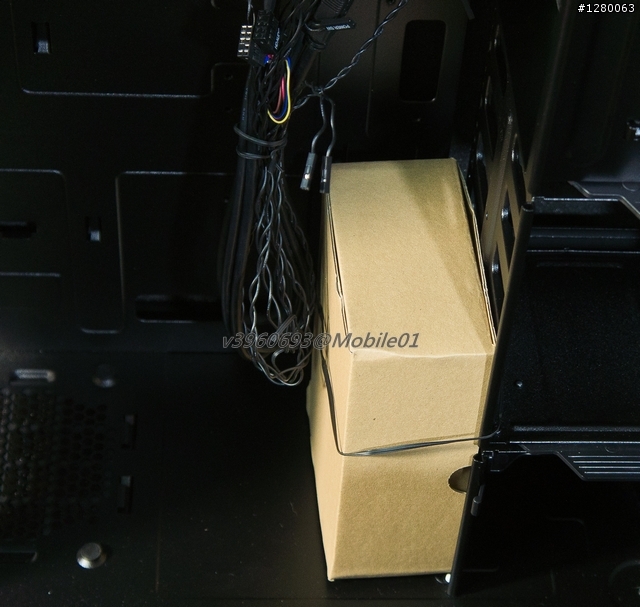

↓在還未取出配件包之前,是安靜的綁束在機箱中。

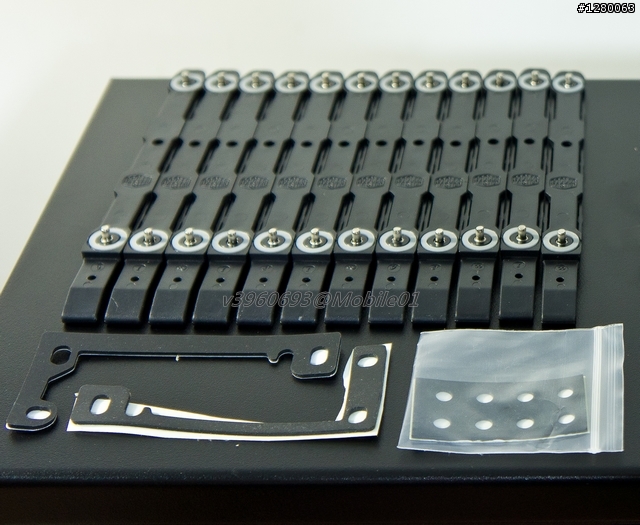

↓配件包的內容包括:

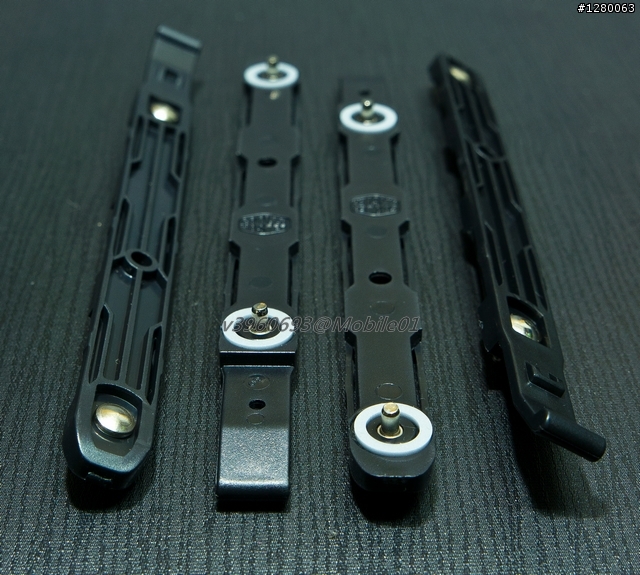

 結合了減震軟墊的免螺絲硬碟支架、電源供應器與風扇避震墊。

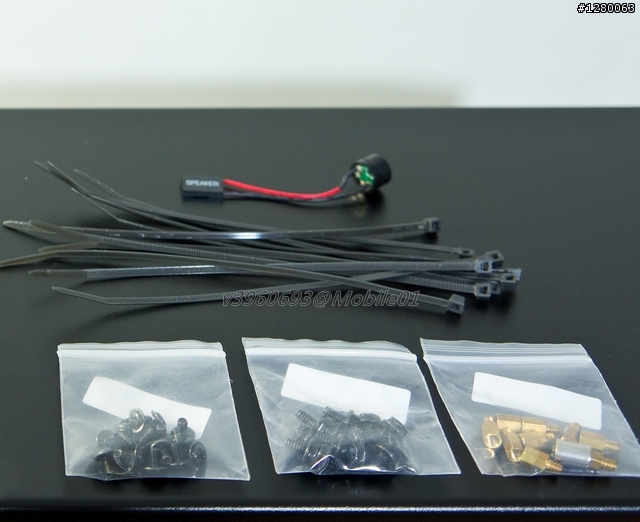

↓另外也包括:
 銅柱與螺絲組(粗牙)、裝置螺絲(細牙)、束帶、主機板speaker。
 其中銅柱那一包還貼心附上了"六角轉十字"的套筒。


(二)其他機能
↓除了基本的螺絲等配件,我把可拆卸的幾個功能也算在配件中
 (風扇已經介紹過不再贅述)


(1)5.25"免螺絲機制

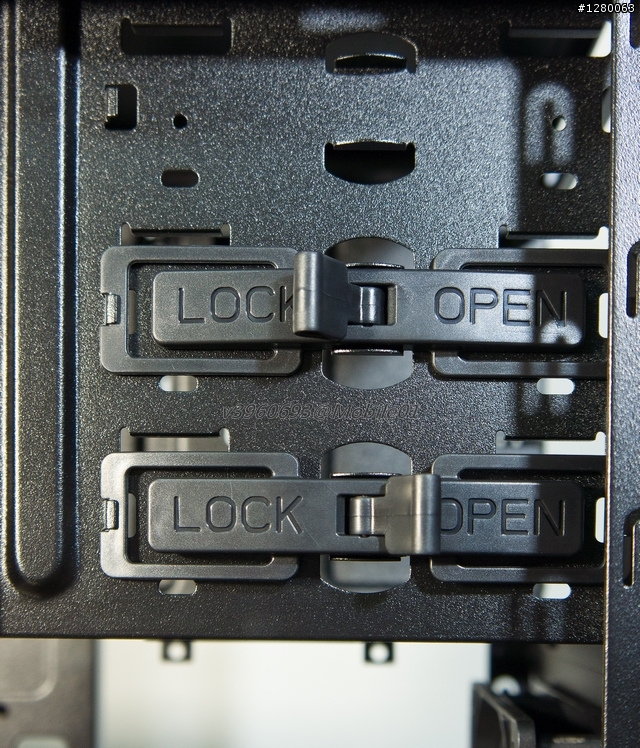

↓5.25"免螺絲機制操作上很簡單,就是LOCK和OPEN。


↓LOCK的時候,背面即伸出固定柱對應5.25"螺絲鎖孔。


(2)X-Dock
↓所謂X-Dock是一個名稱,其實就是硬碟抽取盒,也可以取代外接
 或當作第二組e-SATA (如果主板已有)。當然也可裝在其他機殼使用。

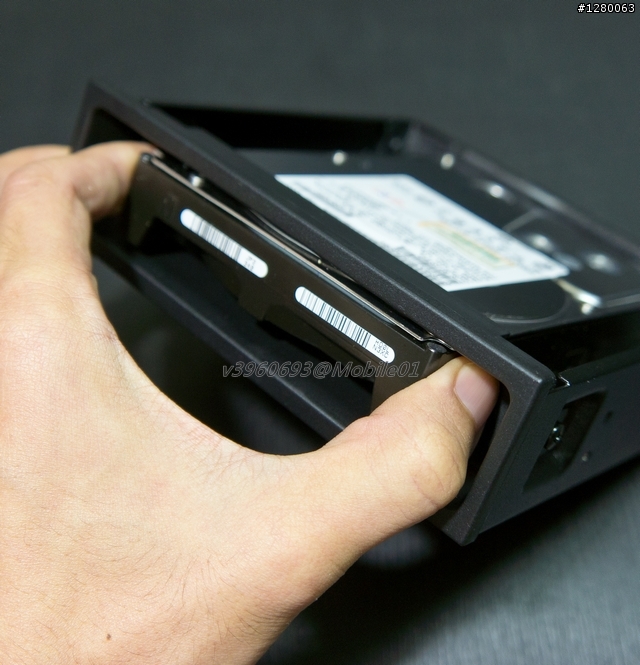

↓比硬碟抽取盒或e-SATA更方便的是…客倌們逆看看…
 狂插猛抽也不累啊!

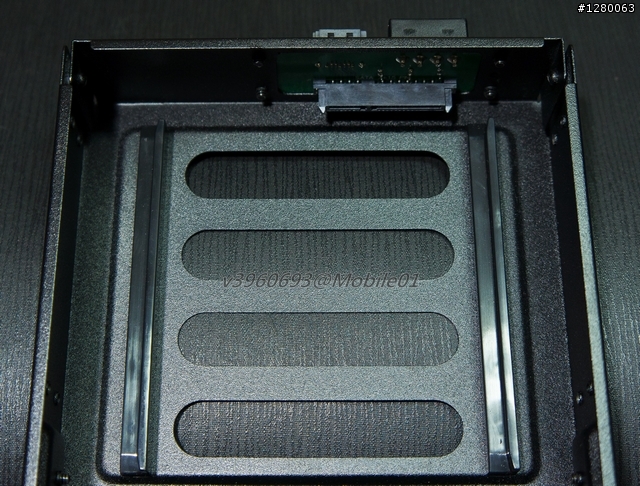

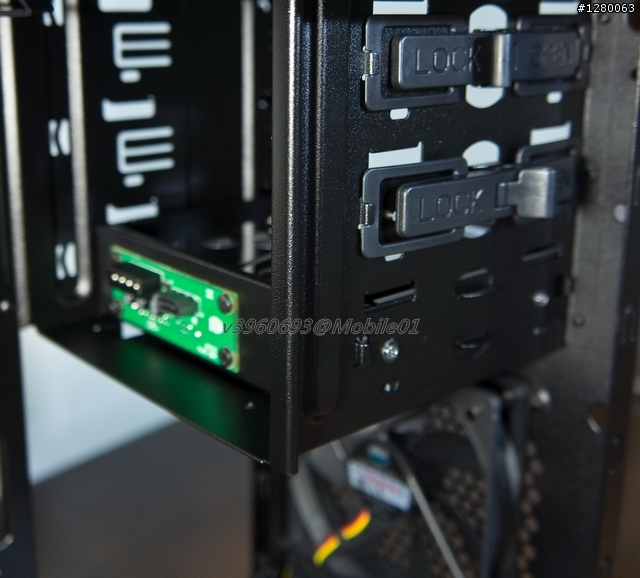

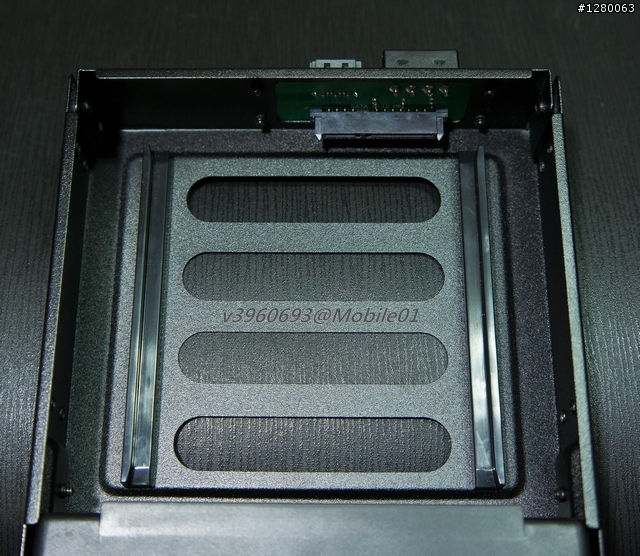

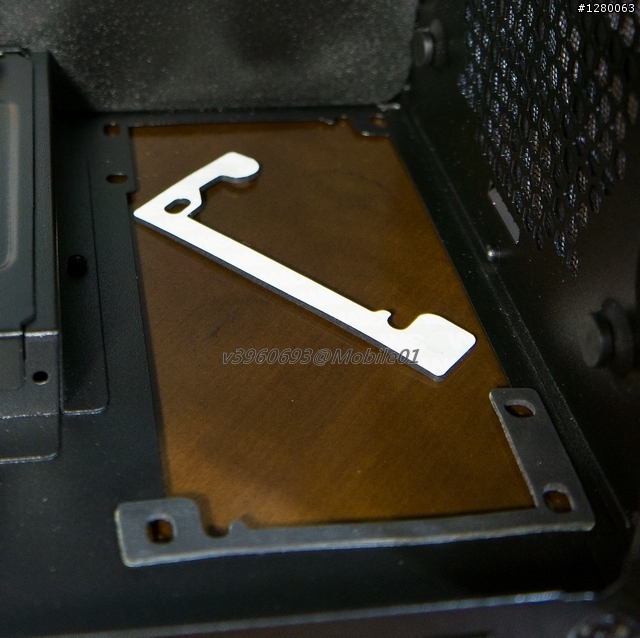

↓結構上除了外框,中間挖空處的左、右有HDD的L型軌道,末端
 則是SATA HDD連接模組。我覺得酷媽算蠻用心製作了這個模組。

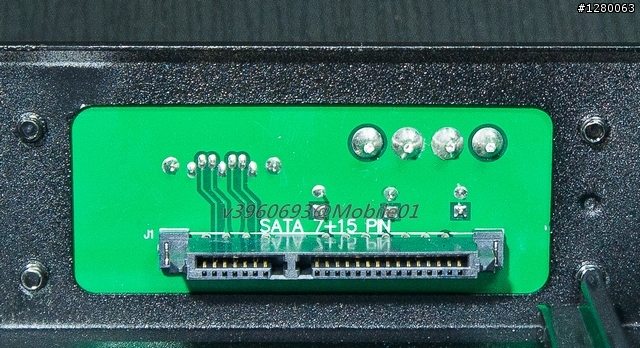

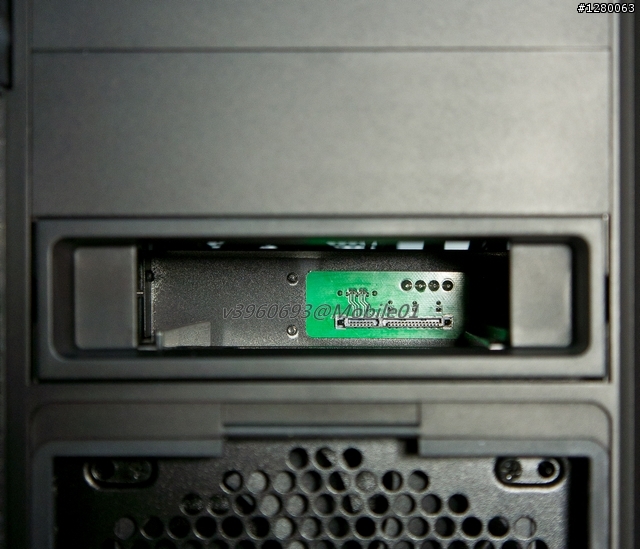

↓近看Dock內部的模組端子(to SATA HDD)。

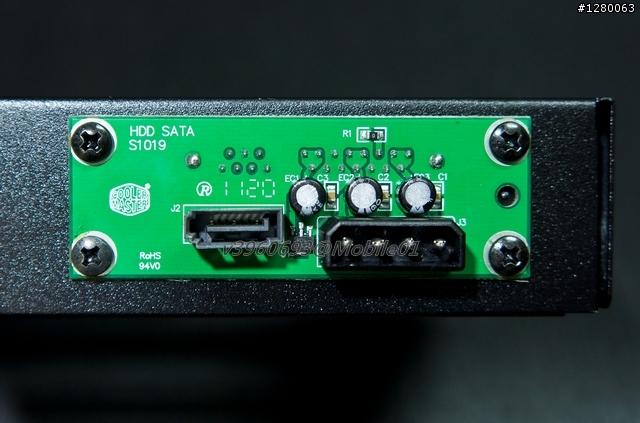

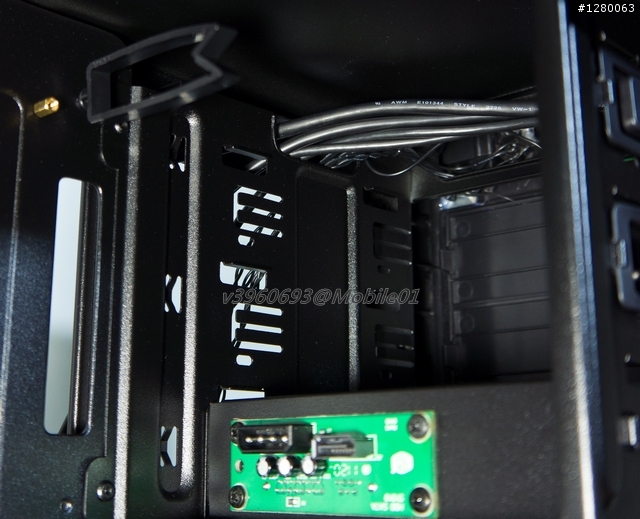

↓背面則是模組與線材(傳輸線、電源線)的連結端子。
 可以注意到電源供應是採大4PIN的設計,這一點酷媽有貼心到。


↓抽取盒也有考量到散熱孔。另此處有拆下L型軌道的4顆螺絲。


↓其實第一次使用的時候,鬼擋牆般的硬碟怎麼都推不進去…
 原因就是左邊的L型軌道裝反了!(前面那張圖是已經調整好的)


(3)2.5" SSD 轉3.5"

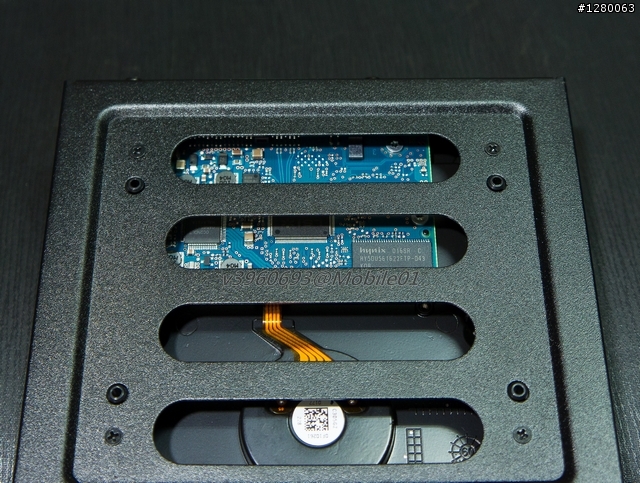

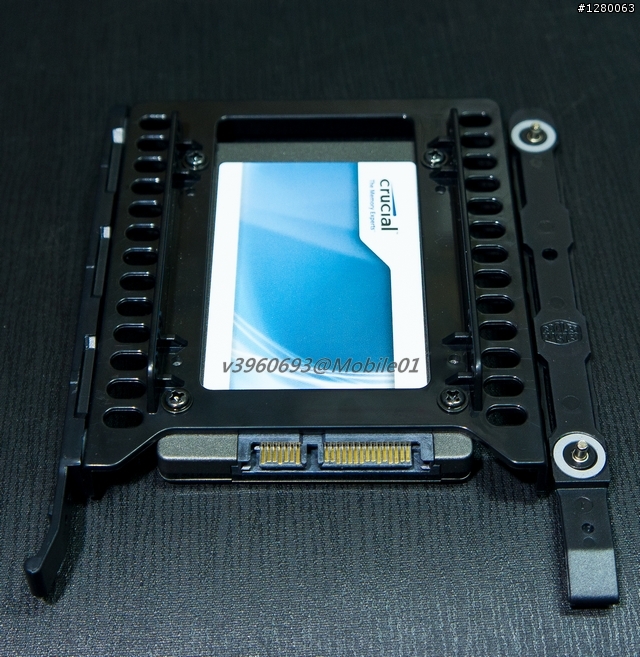

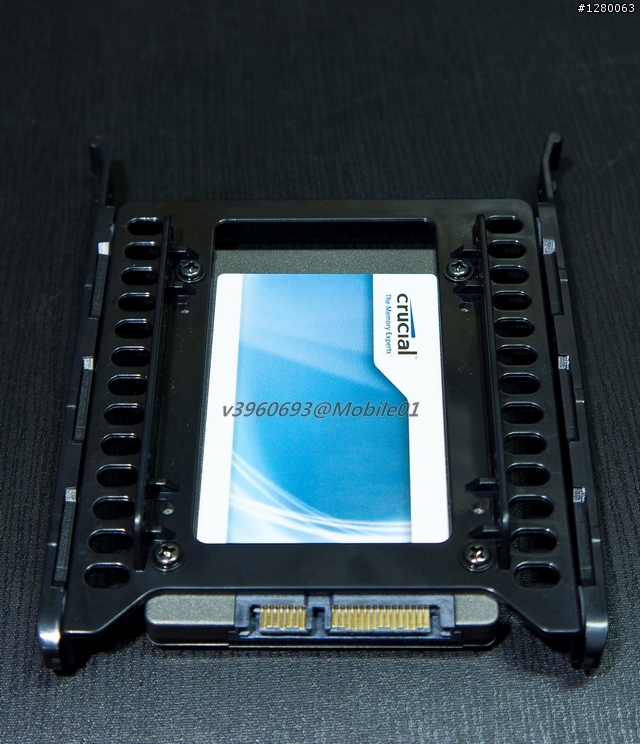

↓把2.5" SSD鎖上3.5擴充架,再加上免螺絲避震支架的樣子。


↓也可以把支架換個方向,讓線材隱藏到後面整線(廢話XD)。


(4)可拆式硬碟架
↓除非為了裝設顯卡而有取下的必要性,這個可承裝4顆硬碟的鐵架,
 其尾端是以四顆螺絲固定住的。與下方的固定式硬碟架,總共
 可裝載七顆3.5"硬碟;並透過前方上、下風扇提供散熱上的需求。

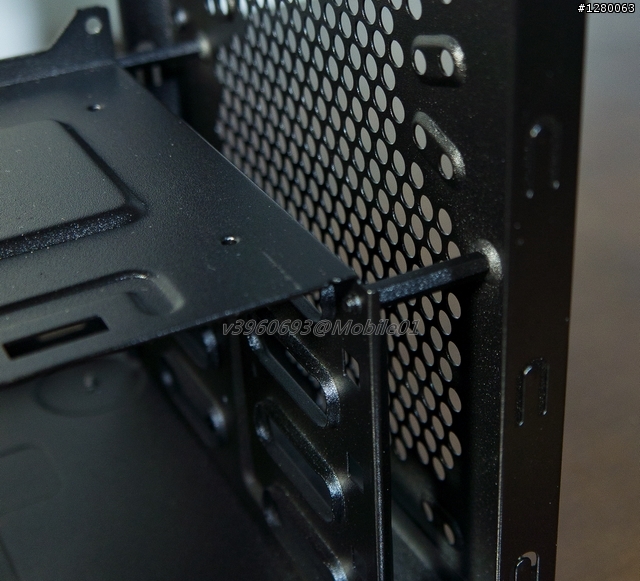

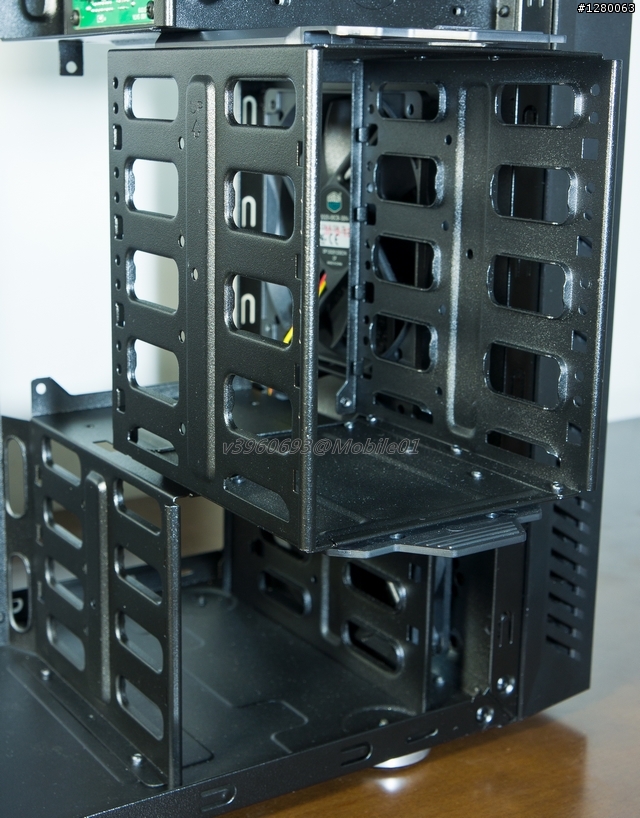

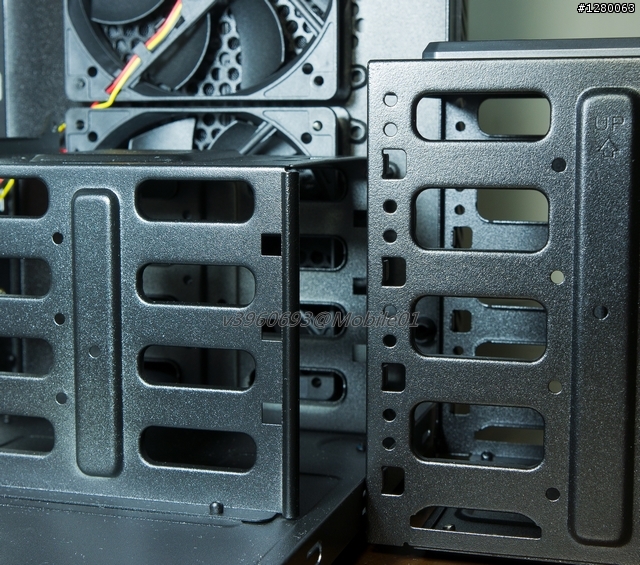

↓與下方的固定式硬碟架相比,可拆式(右)的通風孔較大。

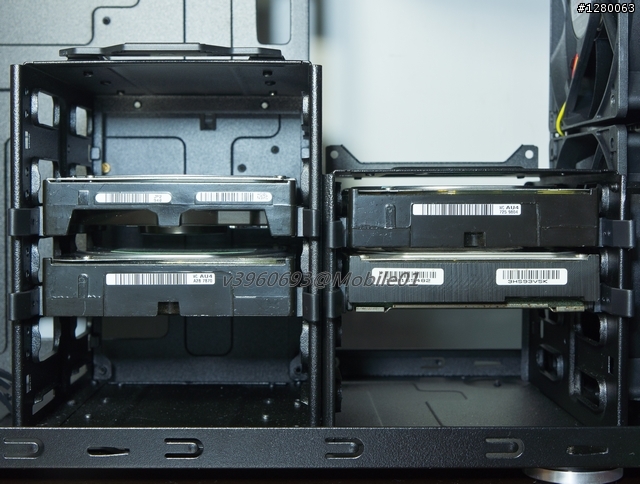

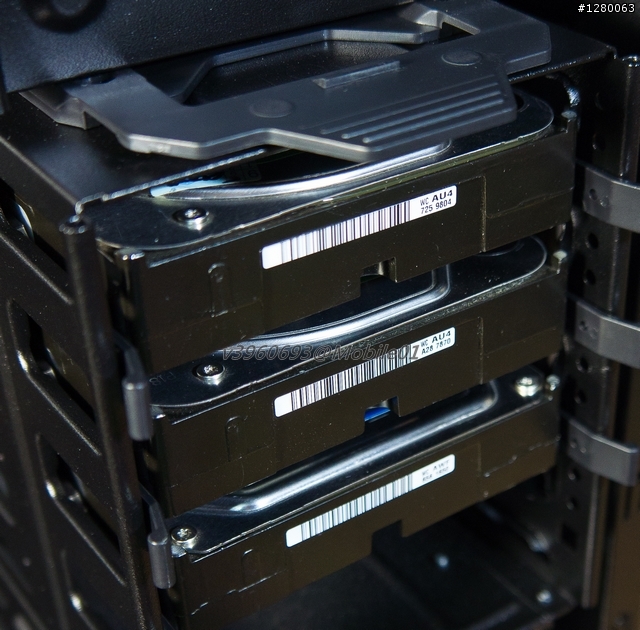

↓這張更明顯看出左邊(可拆式)的硬碟間隙較大。而右邊的(固定式)幾乎
 沒有空隙了,所以(右)較適合裝設SSD(薄)。為了通風~請特別留意。

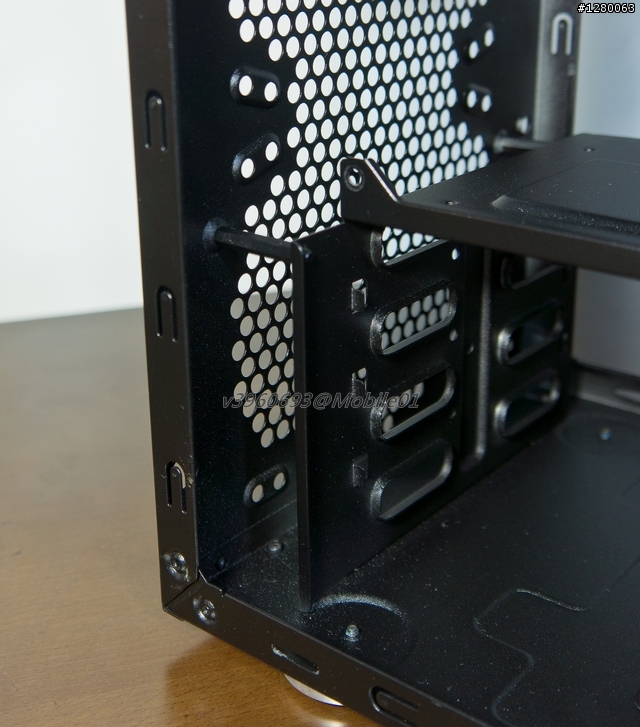

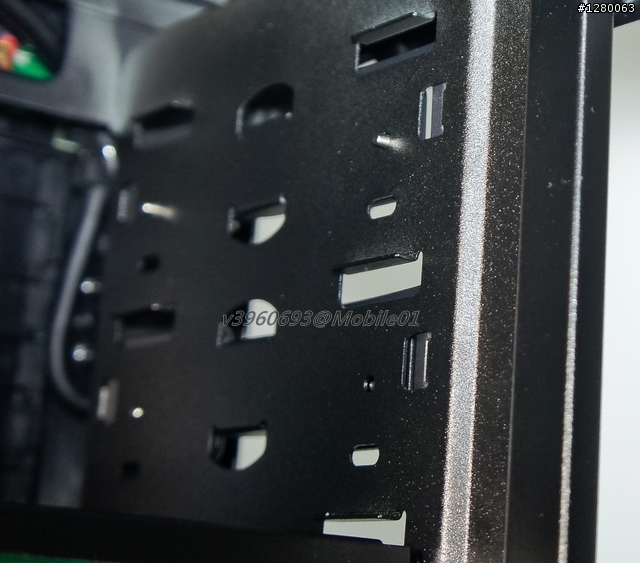

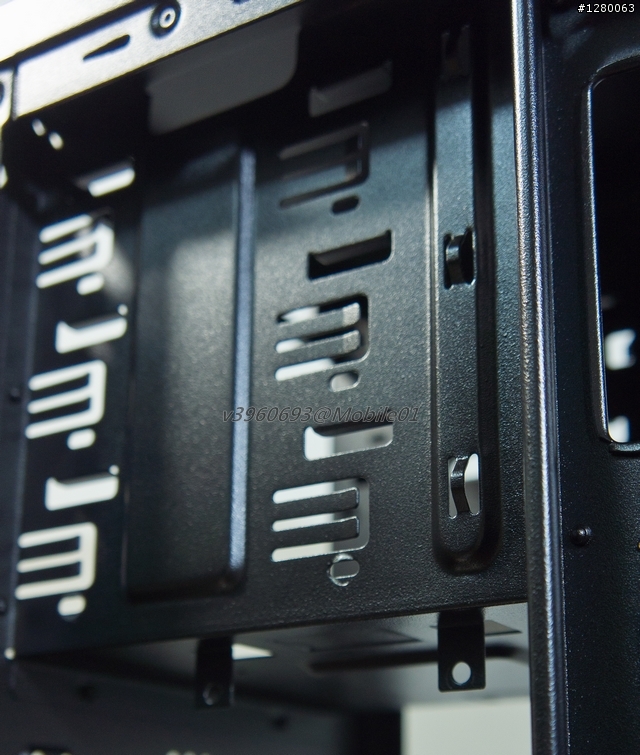

↓細節方面,除了固定用的螺絲鎖孔,在頂部和底部的接觸面上都有
 方形凸起,用意在於牢牢咬住可拆式硬碟架的對應凹槽。


↓因此雖然有設計精美的上、下抽拉把手,實際上還蠻難取出的。
 (我覺得這是優點也是缺點)



五、其他細節部分與背面的整線規劃
  進行到這裡其實該拆的也都差不多拆光了,既然如此,上機前不妨來看看
  沒注意到的其他細節。

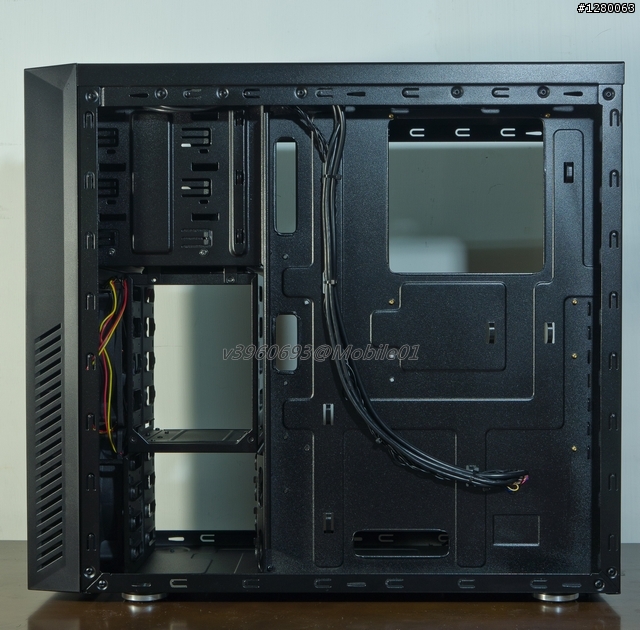

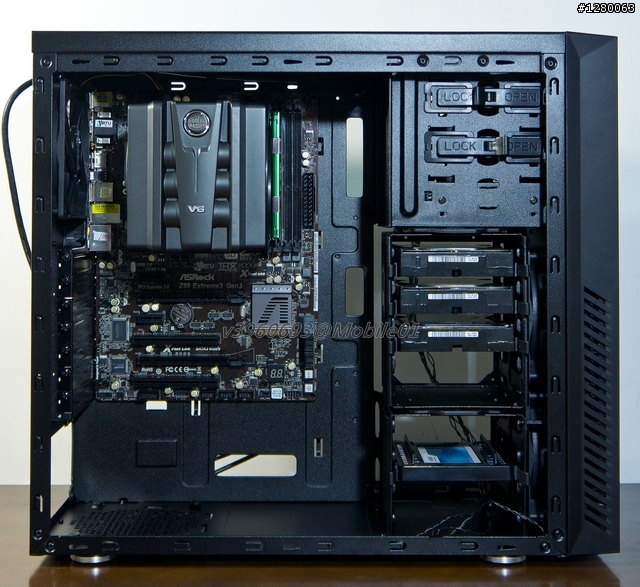

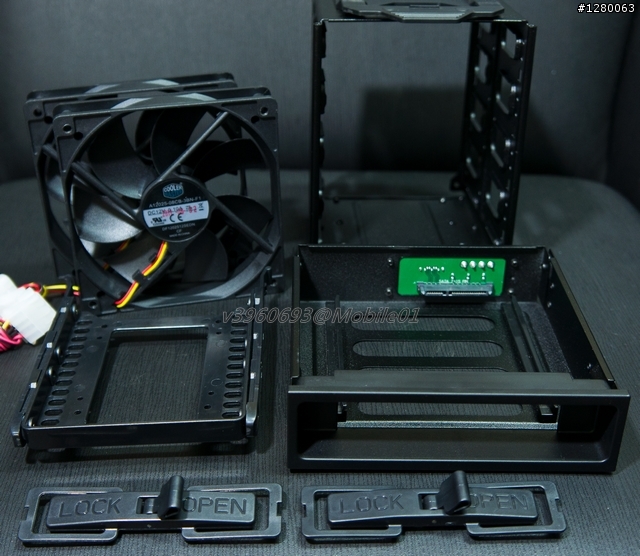

↓還保留風扇、硬碟支架、免螺絲機制的樣子。

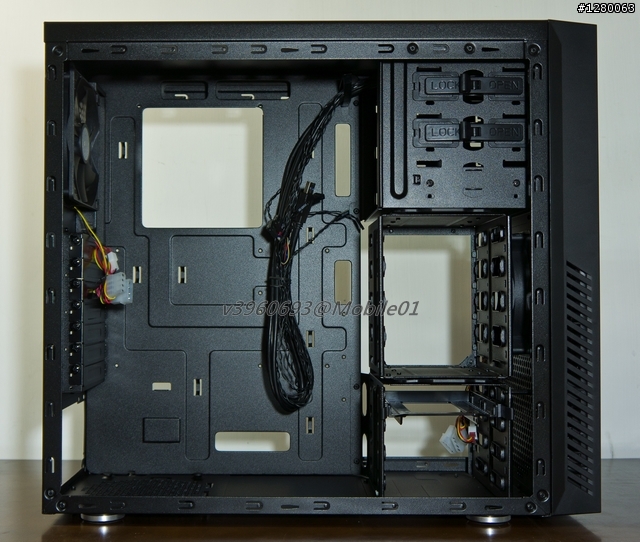

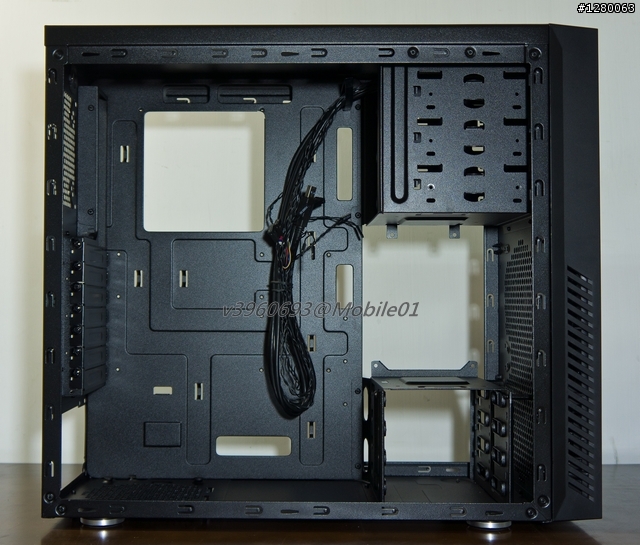

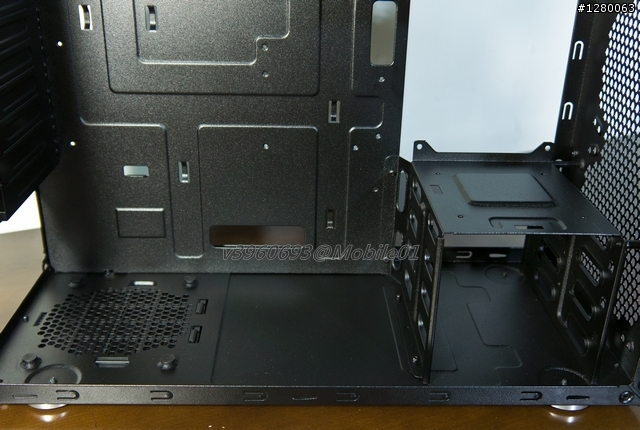

↓全部都拆卸的樣子。

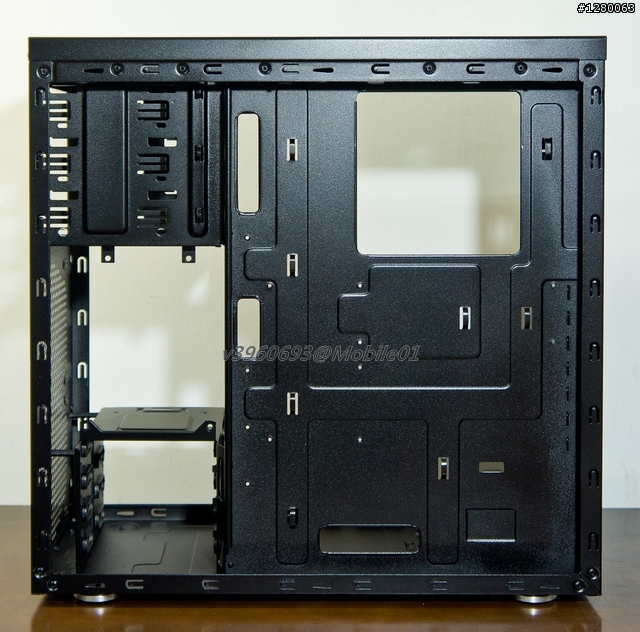

↓連面板都拆下來之後的裸背。


(一)背面的整線規劃
   緊接著上一張背面全裸圖,就來看看一開始所強調整線管理的設計。

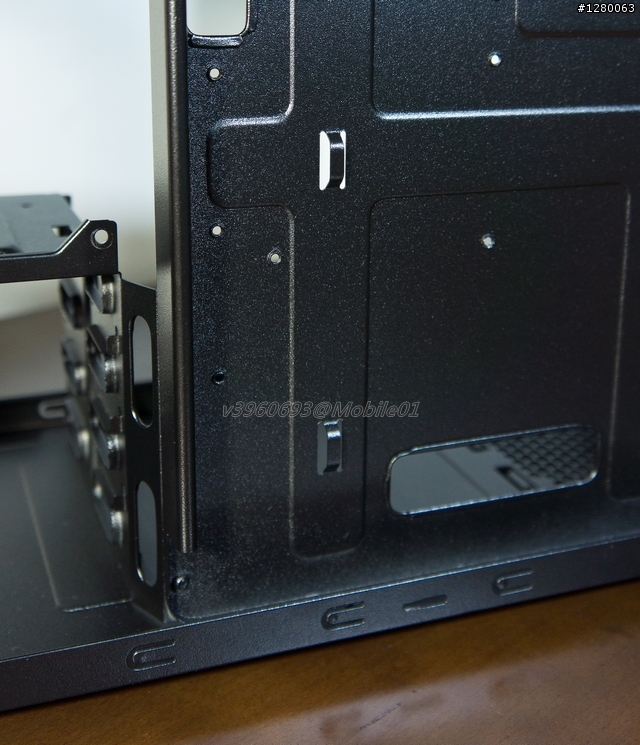

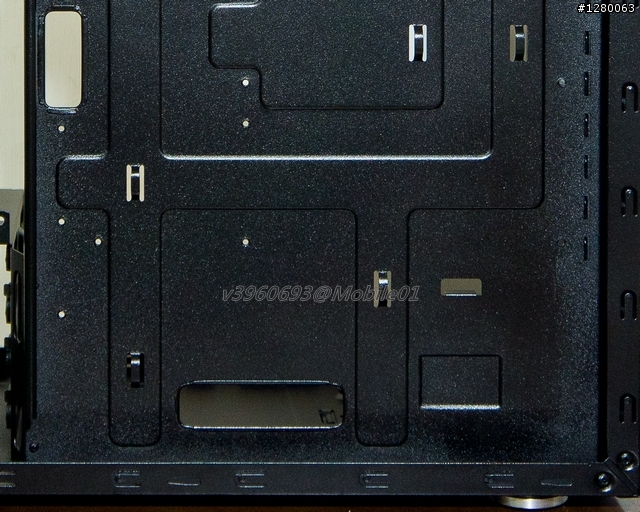

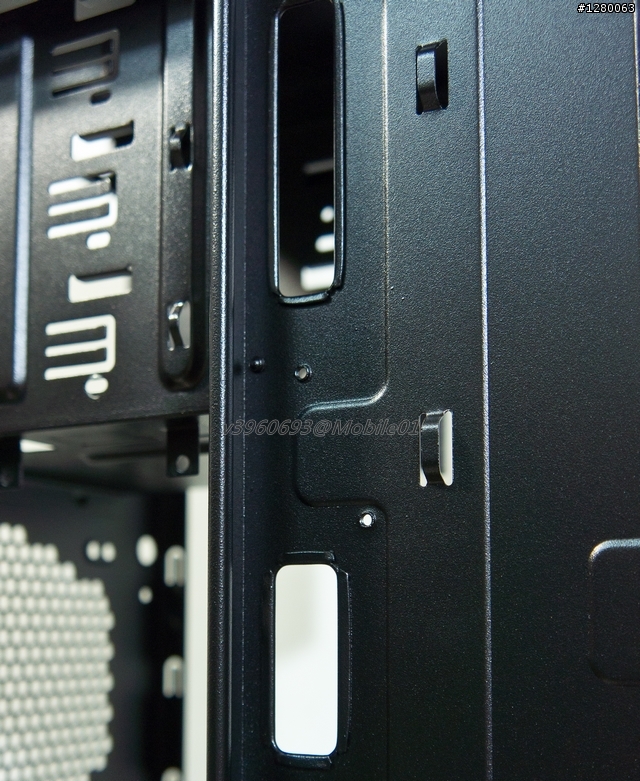

↓多處都有這種U字型的穿孔,對於綁束帶來說十分的方便,
 而且在做工上也相當的平滑細緻,無割手之虞。

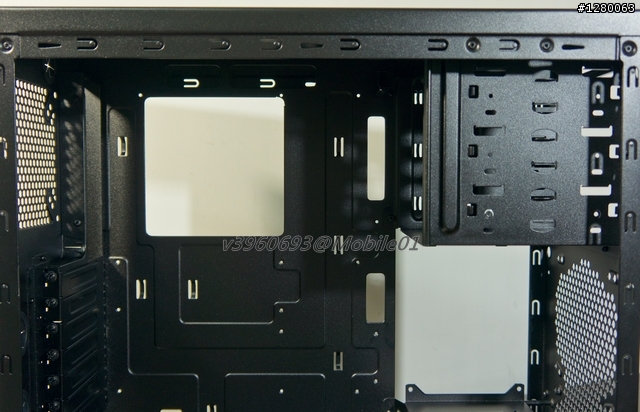

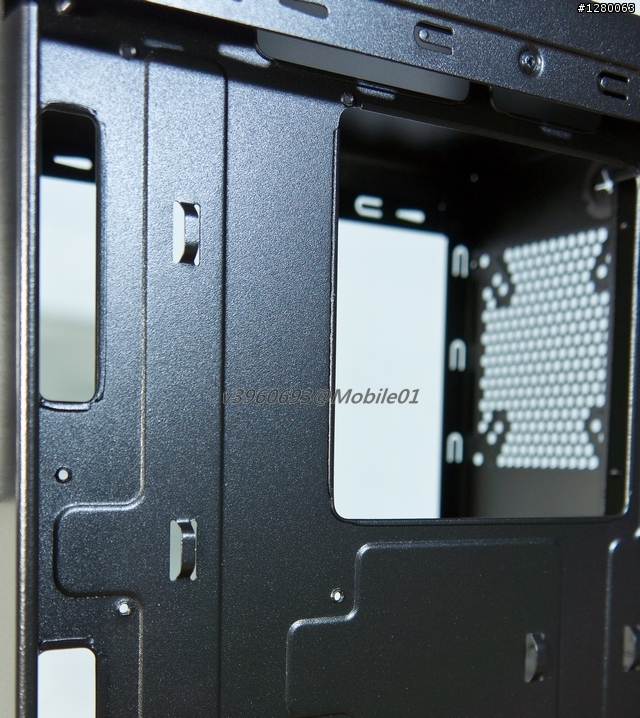

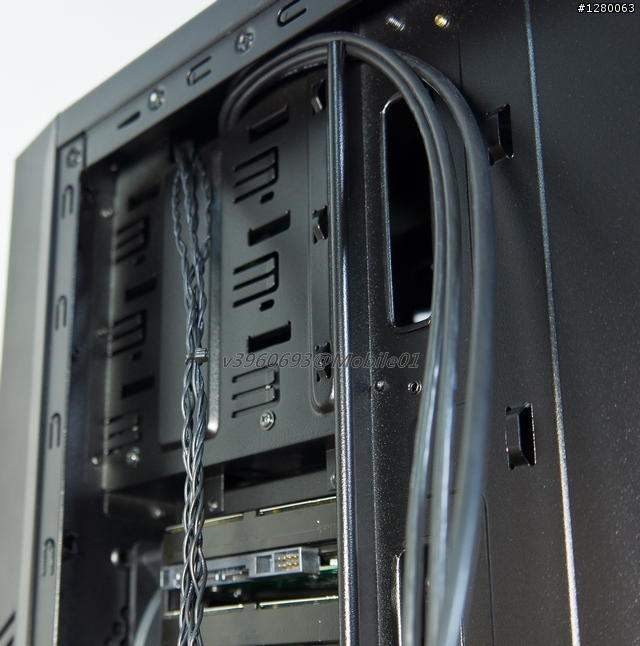

↓5.25"旁的空間也有U字型的穿孔。另外可發現在與頂板接合處,
 預留蠻大的穿線孔,對於隱藏面板方向的線材及走位十分有幫助。

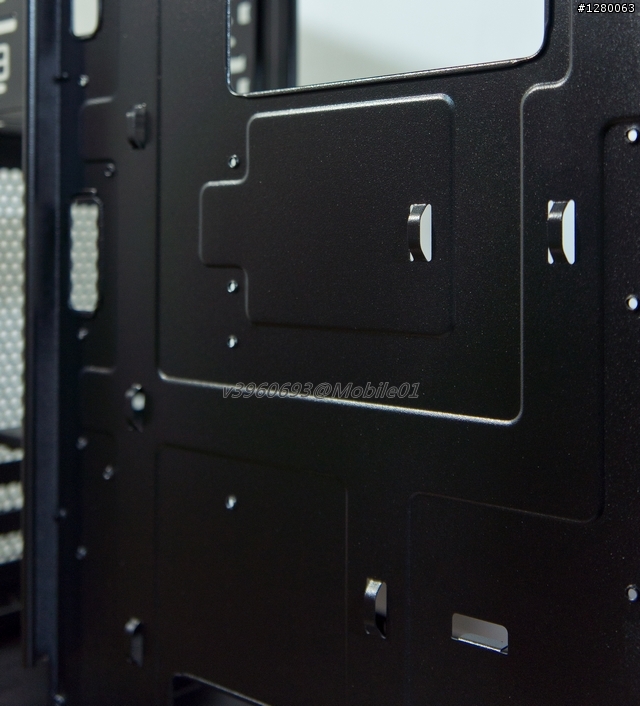

↓在背面的中間有兩個較大的穿線孔(POWER和顯卡),
 孔位旁邊也留有大約1~2公分寬的溝槽。這個溝槽四邊都有,
 而線材就可選擇利用右邊束帶孔固定,或是走溝槽以保留彈性。


↓繼續往右走,再次發現頂板接合處,預留兩個蠻大的穿線孔,
 不論是主板的CPU電源線,或系統風扇電源線都可以從這裡進出。


↓至於下半部也同樣配置了兩個穿線孔。較大的可讓電源供應器的
 各路電源線集中穿出,較小的穿孔則考量到面板功能的線材走位。


↓硬碟區的一旁也做了一個斜角的穿線孔,可讓整線更容易集中管理。

以上整線機制大致上可歸納出幾點:
(1)共有五區穿線孔配置;(2)邊緣處有做壓邊處理避免割手、刮線;
(3)多處U字型的束帶孔;(3)四邊有溝槽提供粗線走位與彈性運用。

(二)面板功能的內部線路
↓以免螺絲卡榫固定,因此十分容易取下面板。

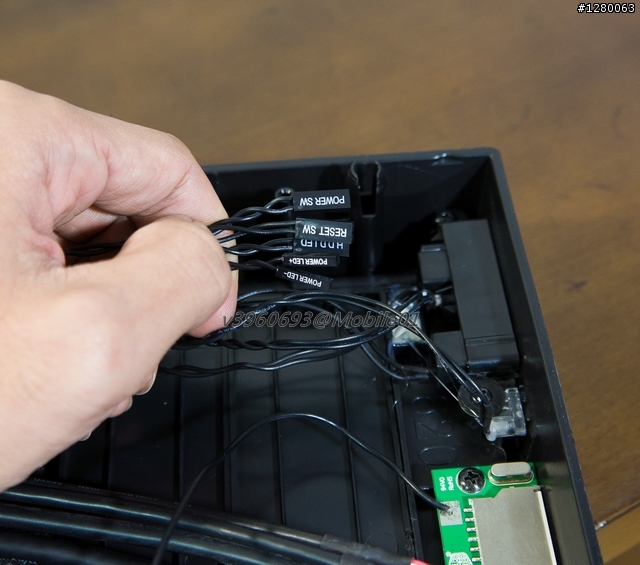

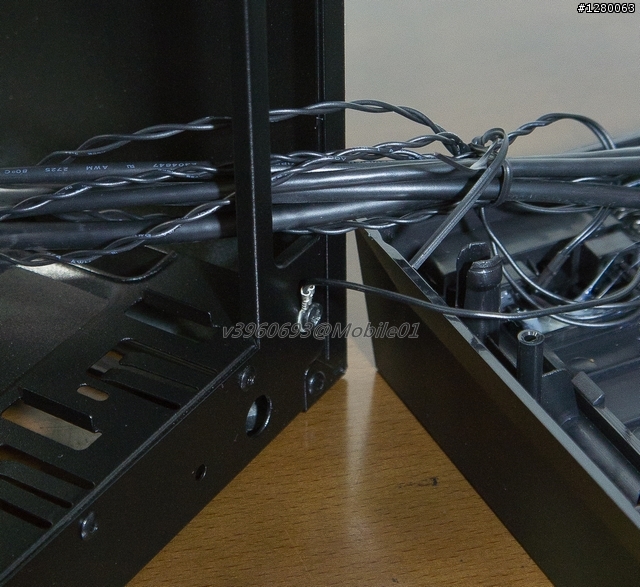

↓拉線時請特別留意,這裡藏了一個機箱界難得一見的”接地線”
 不過整把線材只用一般鐵絲線綁一起,有令人擔心把線頭拉斷的感覺。


↓所以我趕緊分成兩串,用束帶加強一下。

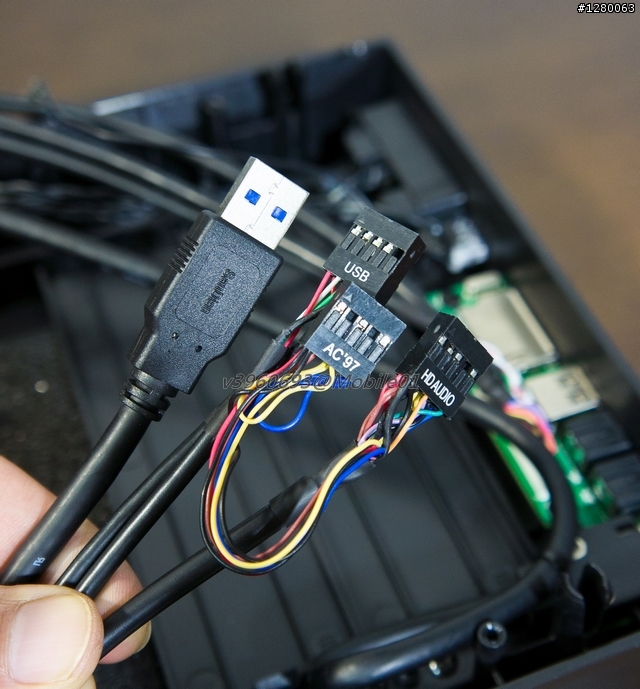

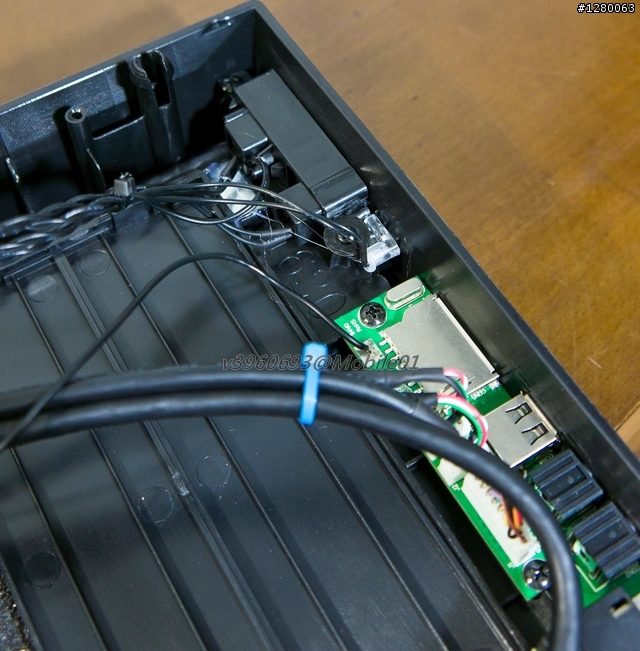

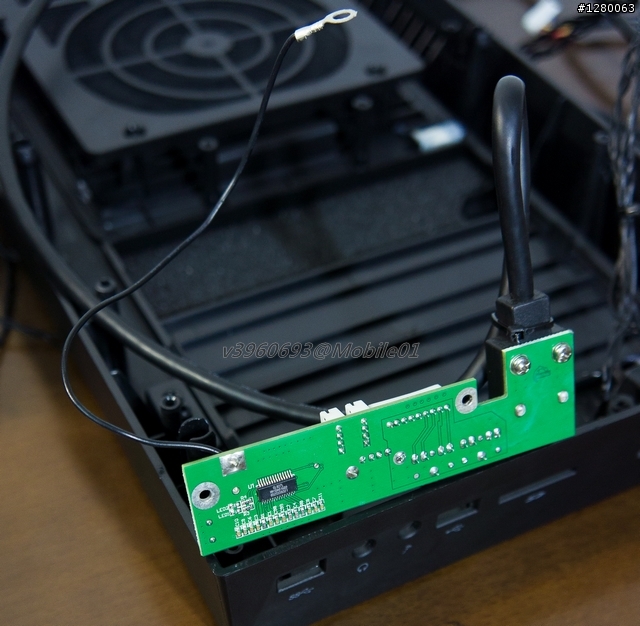

↓面板功能大致上可區分為主板功能區,以及I/O功能區。




↓這裡酷媽再次以模組化展現不馬虎的誠意。
 此處也看到接地線的作用,是為了降低I/O面板附近的雜訊。


(三)其他細節
   基本上整個機殼都拆光也看遍了,上機前再來巡視幾個位置。





除了眼睛我也用手指巡視了一遍,可以說表面都很平滑,
邊緣處皆沒有割手之虞,彎角的位置也都處理得很妥當。



六、快速上機
↓對機箱整體結構與配置有了充分的認識之後,便是將零組件上機。

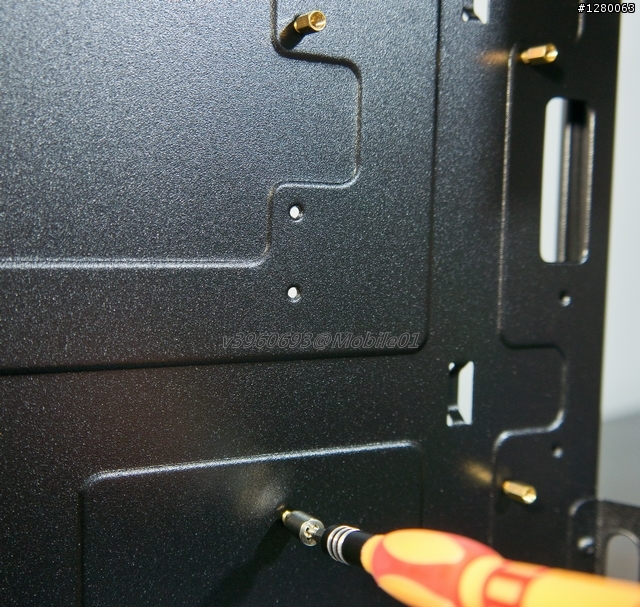

↓配件包內附銅柱(六角)套筒,支援十字螺絲起子。

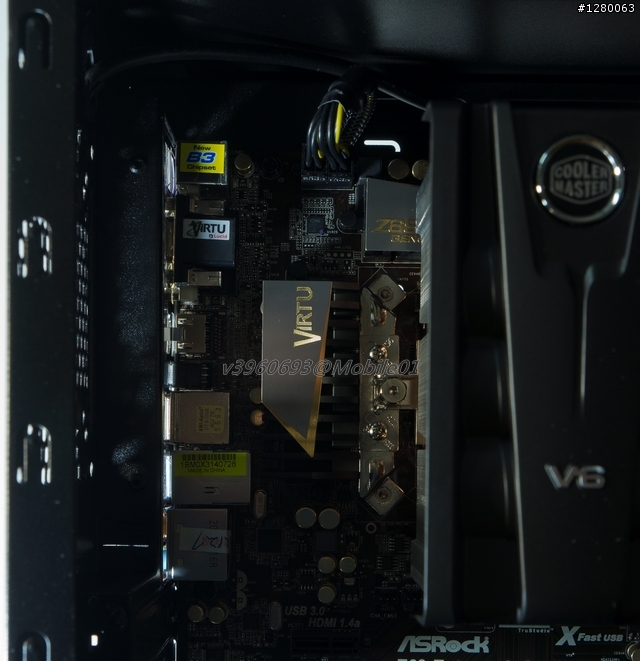

↓為了安裝CPU及風扇電源線,V6的左殼必須卸下,系統風扇亦同。


↓值得一提的是,散熱器建議選購不用拆下主板,就能更換風扇的機種。


↓安裝電源供應器之前,貼好配件包所附的避震墊。


↓先大致上把各路電源線、I/O連接線、面板功能訊號線..拉到定位,
 硬碟也因此重新排列了。

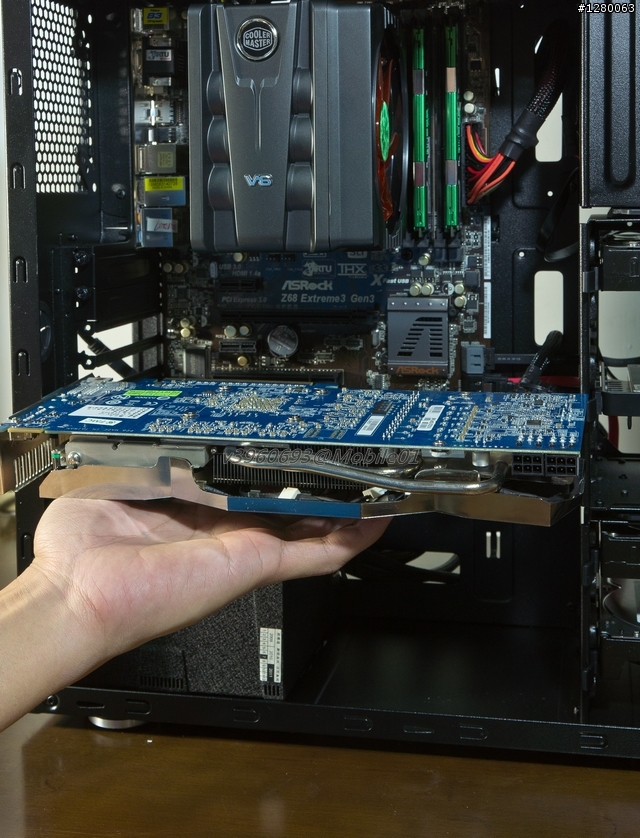

↓囧~顯卡進不去!!

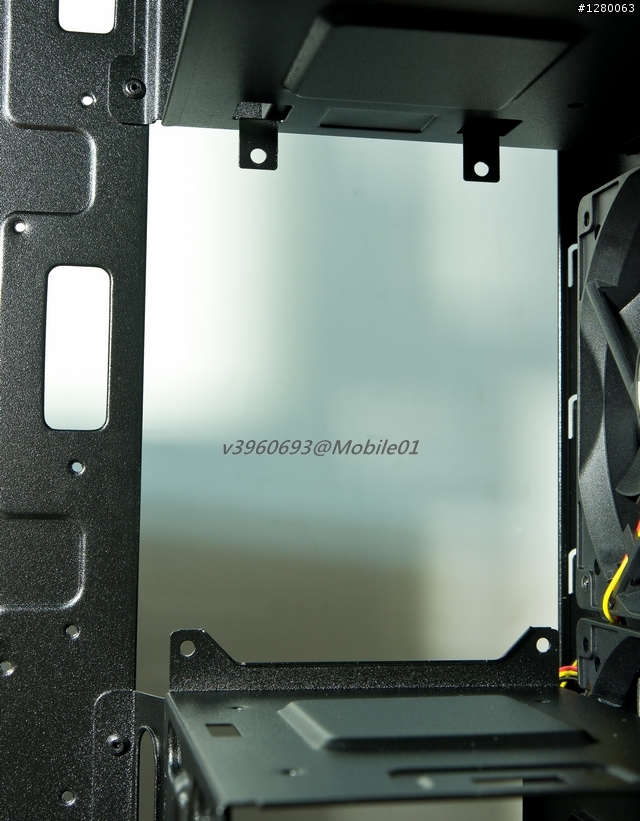

↓依照開頭外箱上的指示,將可拆式硬碟架卸下以便增加空間。
 但是這樣就沒得玩硬碟了~

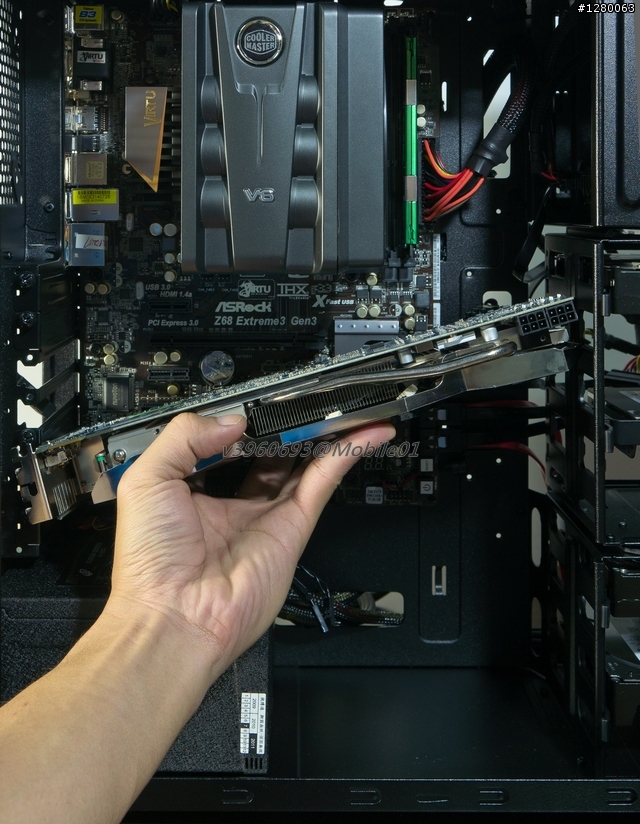

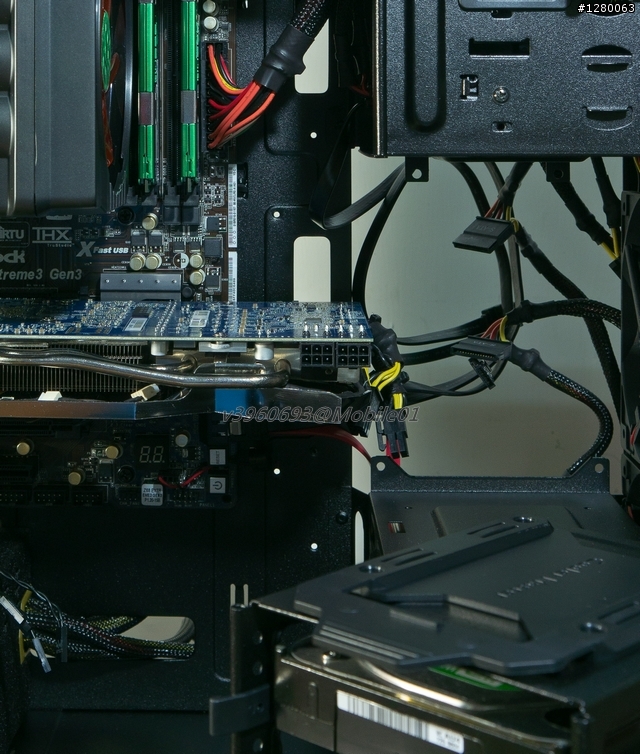

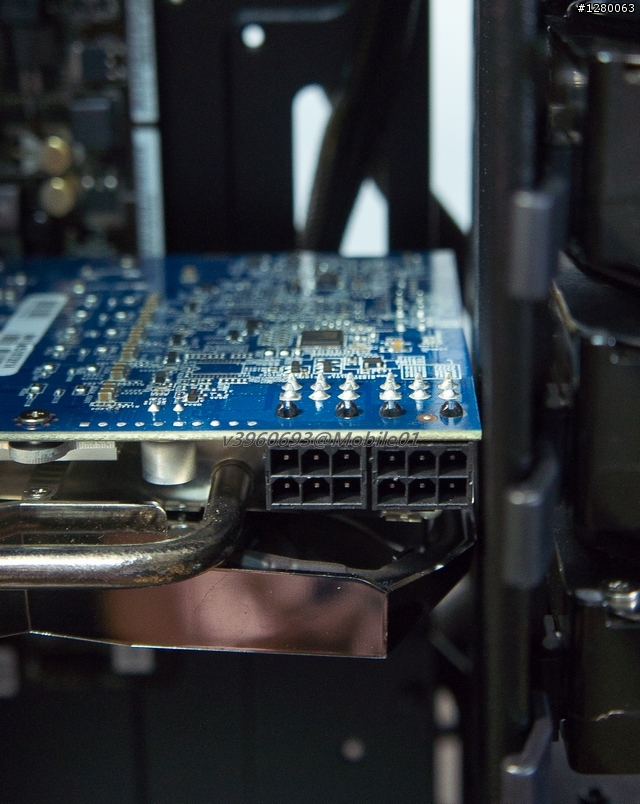

↓所幸這張顯卡,就那麼剛好…頭過身就過…


↓個人對於這一拜一拜的距離,有著十分微妙的感覺~爽~呵呵…

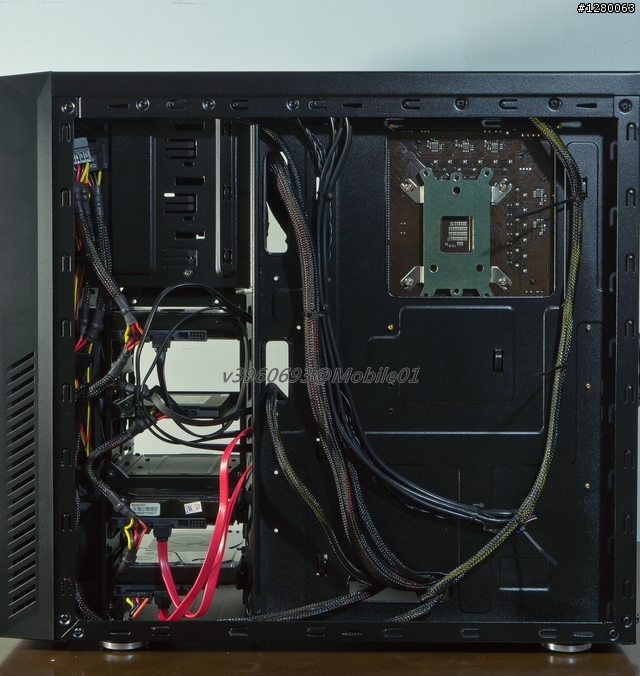

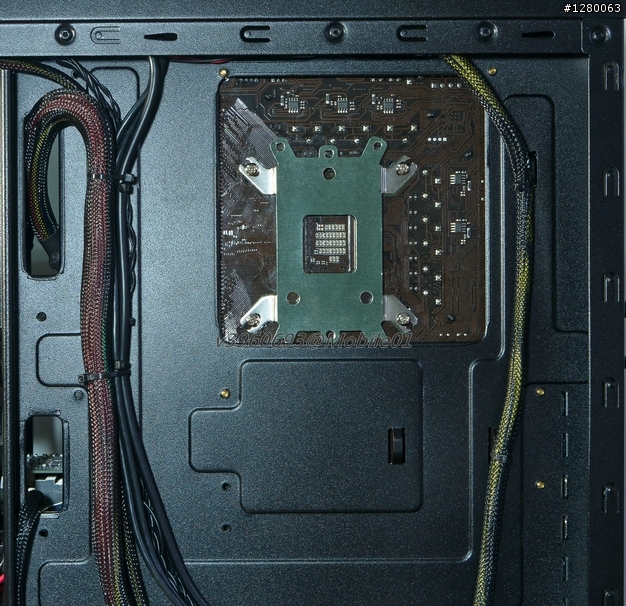

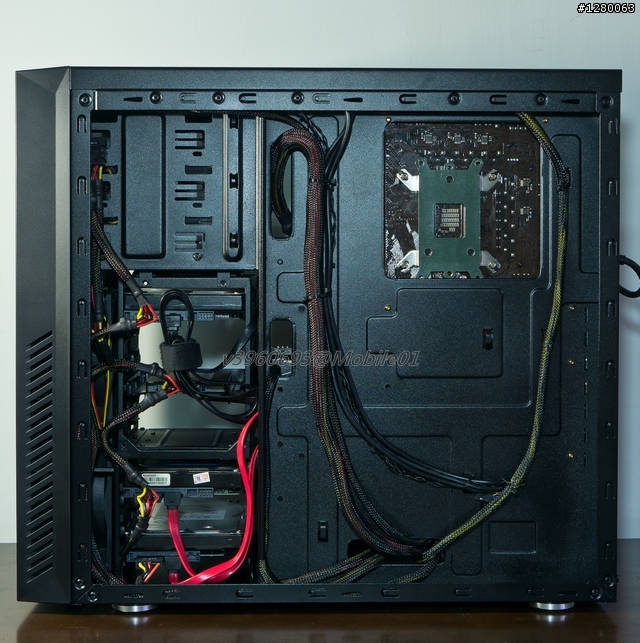

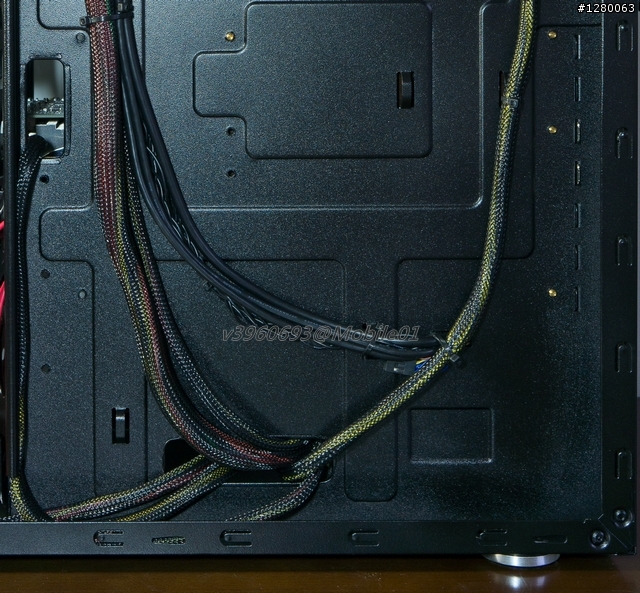

↓整線。

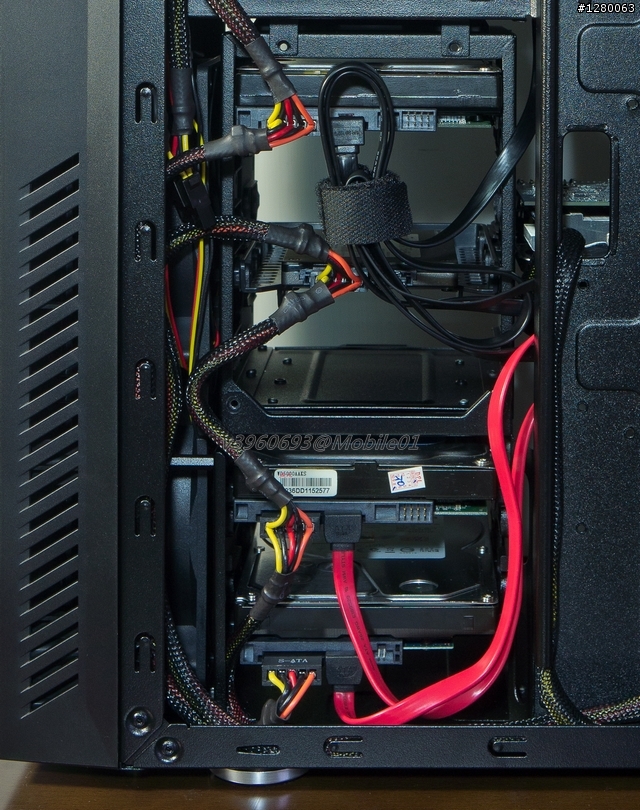

↓個人習慣保留SATA排線的彈性固定方式。


↓束帶孔都派上用場了。


↓穿孔、溝槽也十分寬裕。


↓我的整線功力就這樣了。

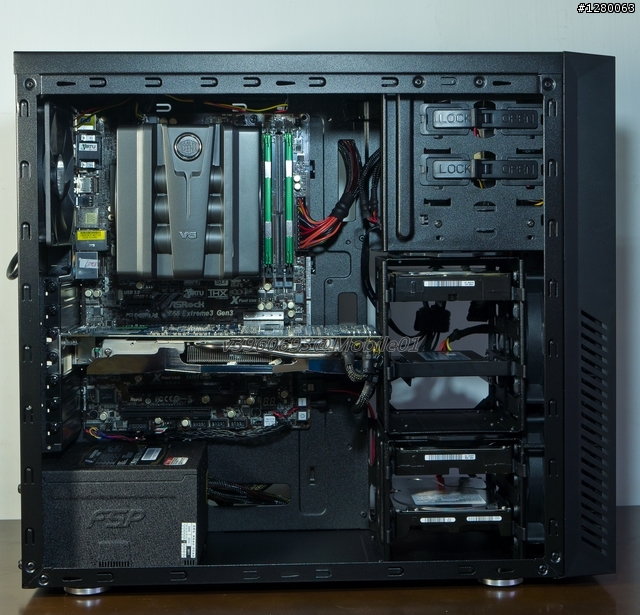

↓最後裝上系統扇和V6的左殼就大功告成!

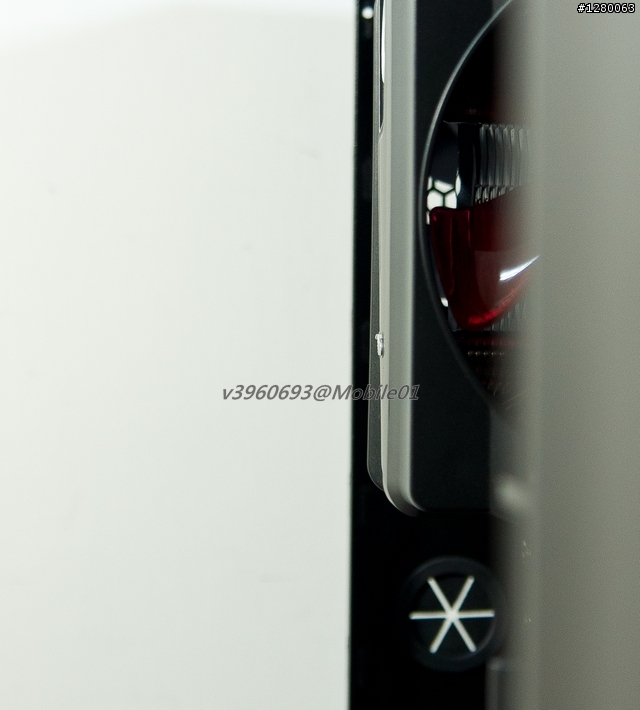

↓很尷尬的是,解決了顯卡的一拜一拜,V6也讓我剉咧蛋



↓所謂「破壞性建設」的寫照。

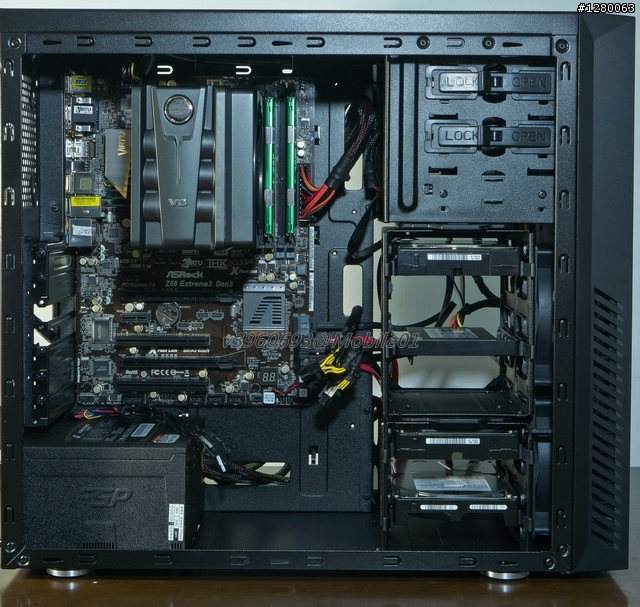

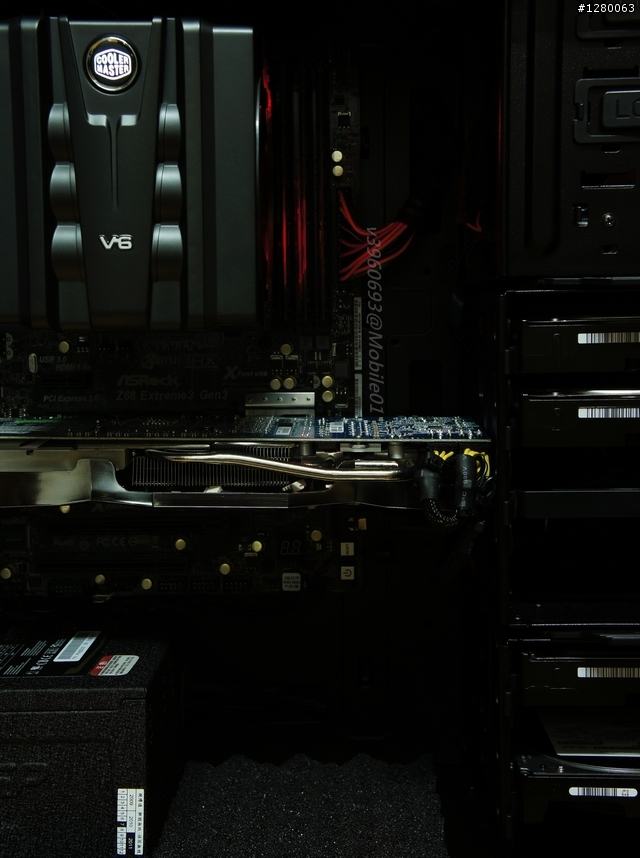

↓關箱前留下這張靜謐但強悍的印象。
 (割下來的吸音棉當然不能浪費XD)

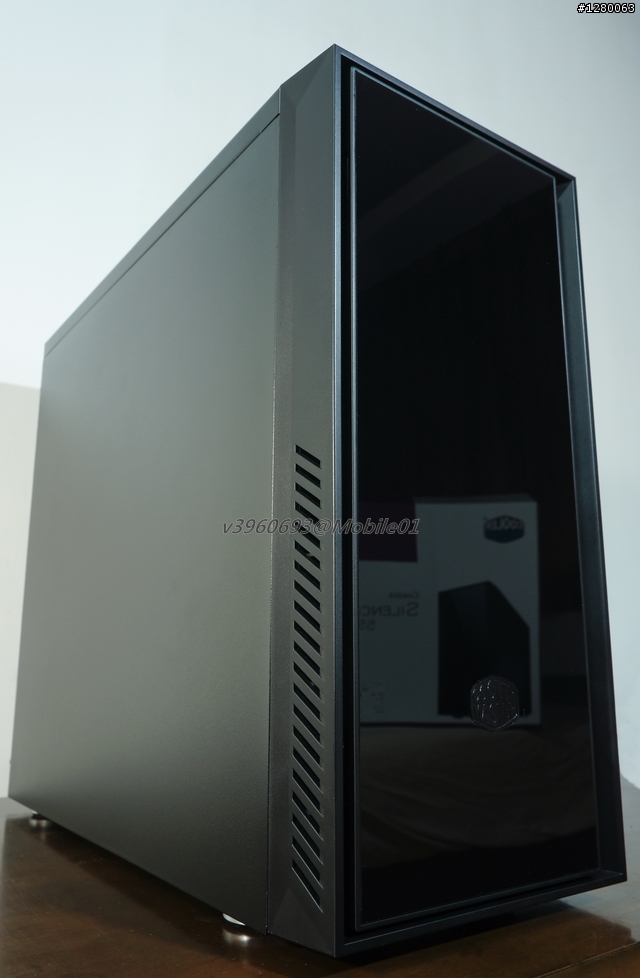

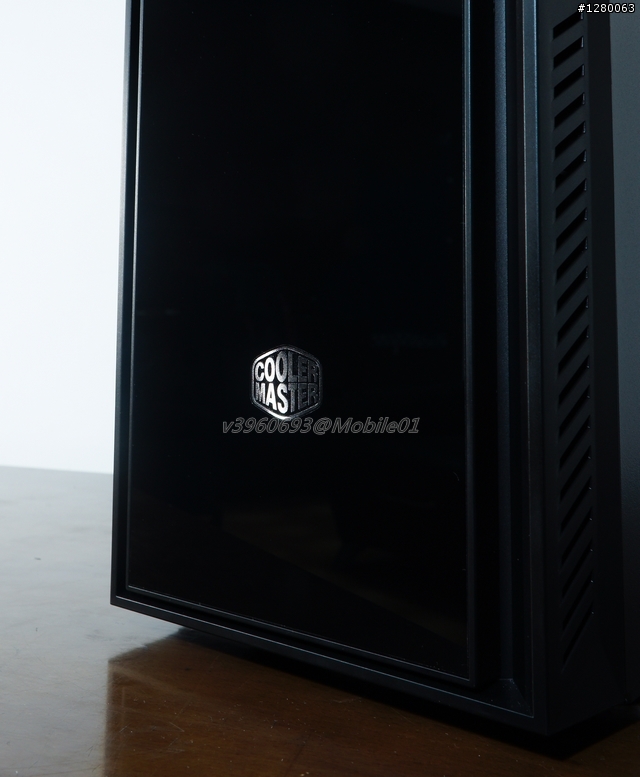

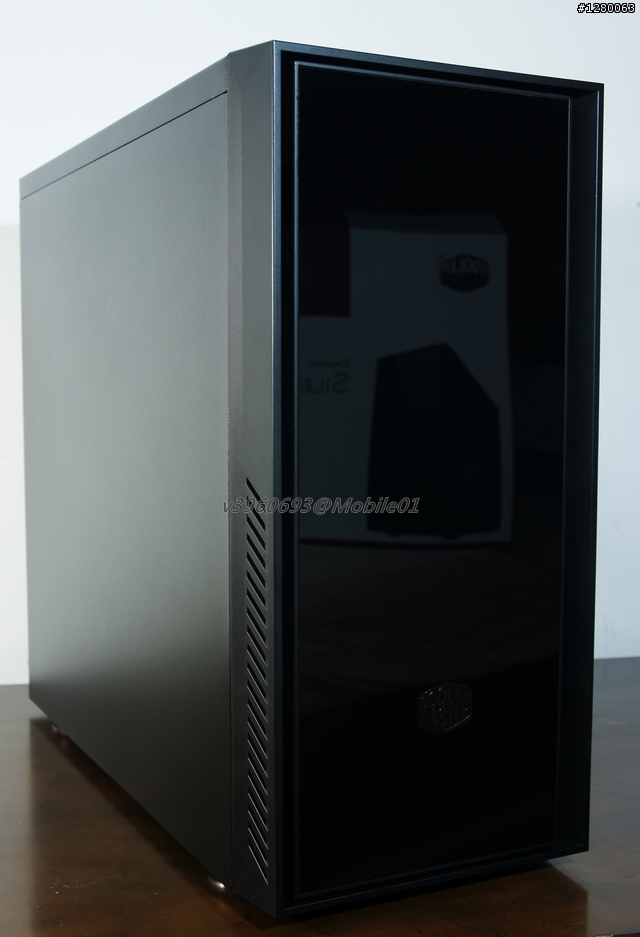

↓官方規格中的"壓克力純黑"面板也該露臉了。

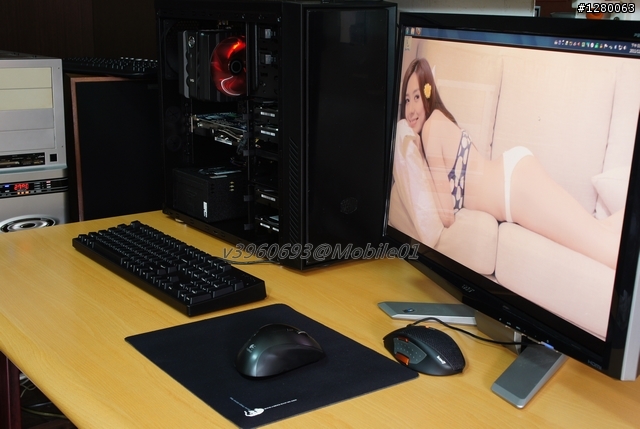

↓新機的蜜月期~就先放桌上欣賞一陣子吧…




↓最後提供此次新主機的零組件清單給各位參考。
機 箱:Cooler Master Silencio 550
處理器:SB I7-2600 K
散熱器:CoolerMaster V6
主機板:ASRock Z68 Extreme3 Gen3
記憶體:KHX1600C9D3LK2/8GX(LoVo);後來換成
    EVM DDR3-1600 4GBx4(因為可上5G)
顯示卡:Gigabyte GV-R687OC-1GD
主硬碟:Micron M4 64G SSD
電 源:FSP Aurum 500W 90+ (Gold)
這咖機殼真的不錯
我前幾天也入手了.....

不過他的sata x-dock這是有熱插拔嗎?
當開機狀態時,我把硬碟插上去,硬碟會運轉
可是不會讀取到
必須要重開機後,才會讀取到.....

大大會有這樣的情形嗎??
serenevein wrote:
這咖機殼真的不錯我前...(恕刪)


請服用HotSwap!

http://mt-naka.com/hotswap/index_enu.htm

用硬體掃描就可以讀到硬碟了(也要開啟AHCI模式)
v3960693 wrote:基本上我覺得「抽出熱空氣」遠比「引進冷空氣」重要得多!
因為一旦抽出效率足夠,冷風自然會被吸入機箱,甚至構成正壓差。
不過較高轉的系統風扇雖能營造較好的散熱環境,卻對靜音又是
另一個挑戰。如何平衡?就看個人偏好的價值與選擇了。


多謝大大分享這麼詳細及完整的文章 小弟受用無窮

想請問最後機殼風扇您是怎麼選擇的? (廠牌及型號)
另外若是用三顆穿甲彈效果會增加嗎? 有符合正壓差的定義嗎??
還請幫忙解惑一下
v3960693 wrote:
基本上我覺得「抽出熱空氣」遠比「引進冷空氣」重要得多!
因為一旦抽出效率足夠,冷風自然會被吸入機箱,甚至構成正壓差。
不過較高轉的系統風扇雖能營造較好的散熱環境,卻對靜音又是
另一個挑戰。如何平衡?就看個人偏好的價值與選擇了。


正壓差這一段是錯的耶
應該是說反了吧?

雖然我也很喜歡這一咖,不過這咖唯一的缺點就是只有一個後排氣,遇到有顯卡大量廢熱要排的玩家就會稍嫌不足
如果能再多個前下吸、後上排風扇孔就好了
(不過這樣可能靜音的訴求就大打折吧………)


v3960693 wrote:
靜音和防塵,是這次新...(恕刪)

SSD不能再往上一格嗎?
旁邊熱氣一直吹感覺不是很好...雖然有擋著
很棒的機殼...很讚的開箱文...但這都不是重點....

請問......



桌布可以分享嗎?????
flybluepig wrote:
正壓差這一段是錯的耶...(恕刪)

正壓差...
就封閉空間而言是[壓力大]流向[壓力小],簡單說就是[進]>[出],把空氣"推"出去。
像銀欣的烏鴉就有正壓差的"主動條件":塑造"煙囪效應",
重點是:由下往上吹;以及:風扇氣流的進->出要盡可能通暢。
問題就在於這咖靜音機殼無法滿足這兩個條件。
所以我會說「抽出熱空氣」遠比「引進冷空氣」重要得多...
並非意謂抽出也能構成正壓差,語意模糊請見諒。

想像一下吸塵器,末端吸力越強,越容易引入灰塵進入管道。
想像一下吸菸,吸越用力,前端燃燒越快...
換句話說,若有足夠的"吸力",就有類似正壓差的"效果",
而且吸力越大流速就越快,連縫縫都能感受到氣流的吸入。

不過就像你說的...這咖只有一個出風口。可見無法做出後大前小的漏斗狀氣流通道!
無計可施之餘...眼前只能提高"抽出"的風量(或風扇的轉速),卻相對會構成靜音的挑戰。

靜虛玄太 wrote:
多謝大大分享這麼詳細...(恕刪)

我不是用穿甲彈,是影片中酷媽那顆~不知為何圖沒有顯示出來??
我覺得受限於抽風量的不足,三顆穿甲彈可能也力有未逮~
手上有一顆快發霉"溫柔的颱風"還沒實測,這幾天找時間再來補上
增加抽風量又要兼顧靜音,這顆是我最後的法寶了。


阿宗!!! wrote:
想請教穿甲彈風量大 但噪音會大嗎? 謝謝喔...(恕刪)

噪音的感受因人而異..
我之前在PC趴踢試過覺得蠻靜的(現場是開放空間)~
但是比溫柔的颱風多了一些風切聲

hbscmgiy wrote:
SSD不能再往上一格...(恕刪)

佩服眼尖...
事實上有調整過位置了呢

tonywong1108 wrote:
桌布可以分享嗎?????...(恕刪)

有求必應~請收PM
