[敗家] 4大張小朋友有找的CM HAF XM機殼住了愛妻3代新主機（補組機與整機溫度測試）

這次組新機過程已經在3770k搭z77x-D3H新主機來壓4k影片比肥龍ii 965快2倍講過了，
我就不重覆講了，
總之SNIPER機殼都用3年也該夠本了，
原來的機殼面板卡榫早斷了，
還有衝著組新機，
就..換了HAF XM機殼

因為機殼開箱照片數量太多，
所以把這部份另開主題來分享，
歡迎繼續往下看

▼▼（偽）肥龍ii 965主機用SNIPER機殼，
其實只把955倍頻跳一級就成（偽）965 xdd




購買前已經看過其他網兄分享，
愛上的是全黑化，
機殼頂部與前面板下方共有3組20公分風扇，
不光有6個3.5吋硬碟抽取架，
還多了x-Dock抽取架設計，
像我經常抽換多顆硬碟copy資料太方便了，
不能否認還有價格遠比正在用的SNIPER機殼便宜許多


▼▼ 戰利品大集合








▼▼ 將將將！！Mid-Tower版機殼，
傳說中的中塔型機殼，
有3顆20公分風扇




▼▼ 前後與內部樣子，
也標出各特點，
只是沒中文阿xd




▼▼ 英文的規格




▼▼ open降了




▼▼ 機殼抽出來竟發現安裝說明書是放在箱子底部

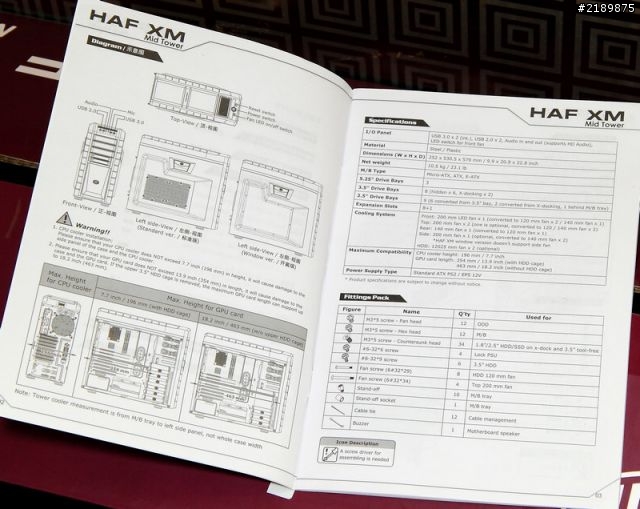

▼▼ 裝機前研讀說明書是個好習慣




▼▼ 前面板一覽

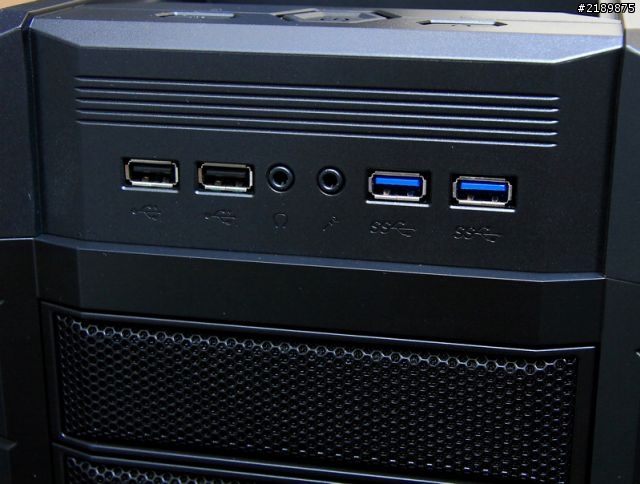

▼▼ IO的部份則有兩個USB2.0、耳麥、兩個USB3.0




▼▼ 有3個5.25吋擴充空間

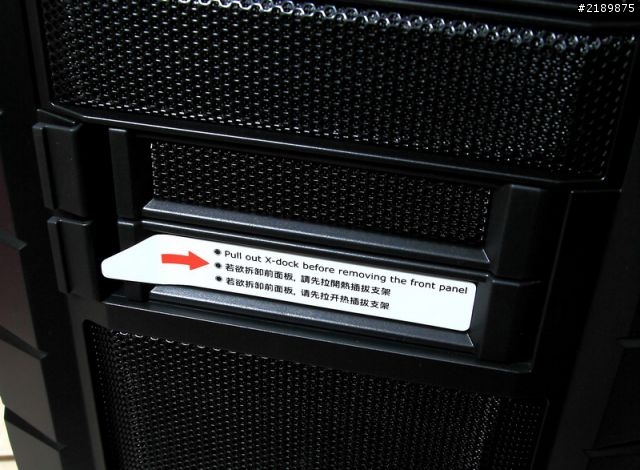

▼▼ 兩個熱插拔的3.5吋x-Dock，
還貼提醒要拆前面板之前要先移走兩個3.5吋Dock的抽取架




▼▼ 兩個熱插拔的3.5吋Dock內部




▼▼ 3.5吋x-Dock的抽取架免螺絲安裝硬碟




▼▼ x-Dock的抽取架可以改變安裝2.5吋硬碟








▼▼ 面板卸下很容易，
由面板下方往外拉就ok，
記得兩個3.5吋Dock的抽取架要先移走




▼▼ 面板內部的前置風扇善熱孔跟5.25吋擋板有上濾網




▼▼ 看到前置的20公分散熱風扇了，
它是抽入氣流到機殼內部，
也幫風扇後方的6個硬碟散熱，
風扇可以由機殼開關部份的LED控制鍵開關LED紅光，
這裡的風扇孔位可以改成安裝兩個12公分或1個14公分風扇




▼▼ 機殼頂部一覽




▼▼ 機殼的開關部份有前置20公分散熱風扇LED控制開關鍵、電源鍵鍵、重置鍵，
開關後有一個置物槽，
方便隨手暫時放置一些螺絲或小物品




▼▼ 大型置物槽裡的橡膠軟墊可以取出

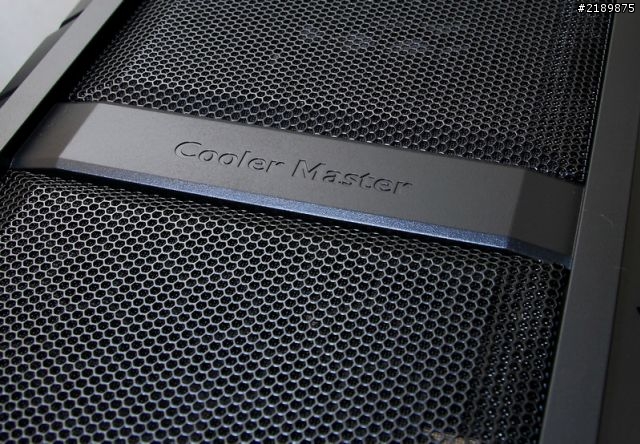

▼▼ 機殼頂部面板上有刻著Cooler Master




▼▼ 機殼頂部面板的固定大頭螺絲

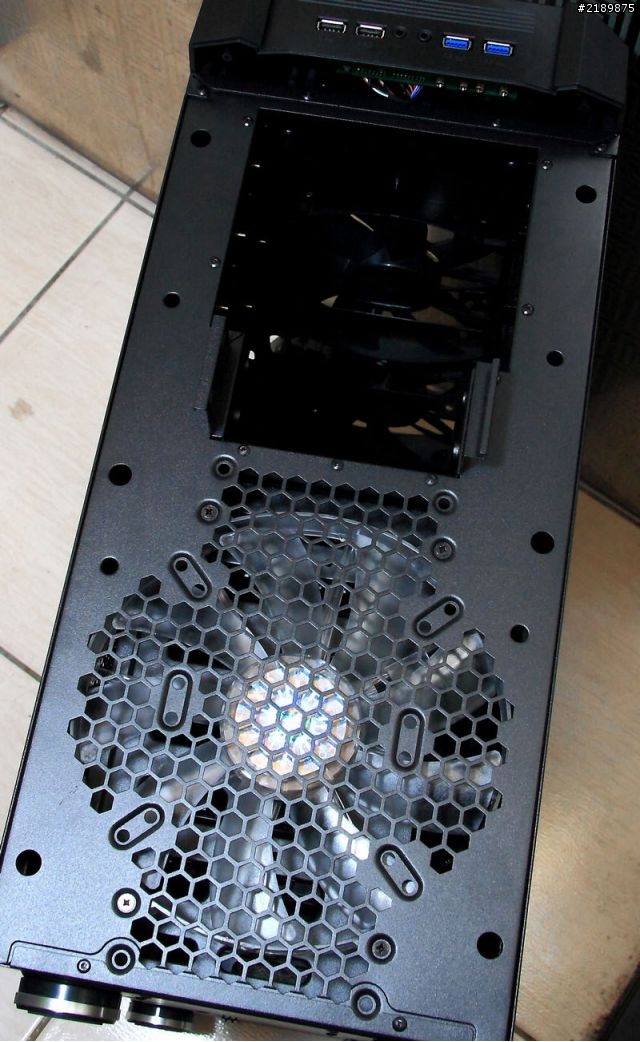

▼▼ 機殼頂部有2個20公分散熱風扇，
它們都是排出機殼內部熱空氣








▼▼ 機殼後部一覽




▼▼ 側板都用大頭螺絲固定




▼▼ 兩大一小水冷孔與後置14公分風扇，
後置風扇是抽走機殼內部氣流，
風扇孔位也可以改裝12公分風扇




▼▼ 直立設計的介面卡擴充槽




▼▼ 機殼底部有4個圓柱腳座




▼▼ 下置電源安裝處的散熱孔有加濾網




▼▼ 機殼左側一覽




▼▼ 左側板有快開手把設計




▼▼ 左側板下還有散熱孔，
這裡有保留安裝兩組14公分或是一組20公分風扇的固定孔位




▼▼ 移走側板方法是把後方大頭螺絲拿開後，
接著快開手把上拉就ok，
機殼內部全黑化




▼▼ 機殼頂部的2個20公分散熱風扇與後置14公分風扇




▼▼ 3個5.25吋擴充空間是用免螺絲卡榫設計




▼▼ 3.5吋x-Dock的後部有大4PIN供電跟兩個SATA線插座




▼▼ 兩組硬碟安裝架有 6個3.5吋硬碟抽取架，
硬碟安裝架不能轉方向




▼▼ 3.5吋硬碟抽取架免螺絲安裝硬碟




▼▼ 可以改變安裝2.5吋硬碟








▼▼ 上面3組硬碟抽取架的側板可以移開，
那麼這裡的空間由35.4公分增加至46.3公分寬，
比較好奇到底哪張顯示卡長度一定要移開硬碟抽取架的側板才可以裝得下




▼▼ 硬碟抽取架的側板也有保留1組12公分風扇孔位，
另一個3.5吋硬碟抽取架也有，
所以一共可以多裝2組12公分風扇




▼▼ Micro - ATX / ATX / E-ATX規格主機板的銅柱安裝位置標示




▼▼ 收藏內部線的L擋板




▼▼ 有滑軌設計




▼▼ 浮刻樣式著Cooler Master製造




▼▼ 先把L擋板拿開會較方便安裝下置電源




▼▼ 前面板開關、燈號的IO線材




▼▼ 內接USB3.0線材跟USB2.0接頭、前置音效接頭




▼▼ 8組與1組直立設計的可重複利用介面卡檔板




▼▼ 機殼右側一覽




▼▼ 主機板安裝處開了大孔




▼▼ 大孔下方有可以安置2.5吋硬碟固定孔





▼▼ 只需要鎖一邊螺絲就可以安置2.5吋硬碟




▼▼ 大型整線孔加入橡膠軟墊保護，
內部剛才與機殼邊緣有留寬度可以方便整線




▼▼ 米色紙盒內的產品附件




▼▼ 有螺絲、銅柱、蜂鳴器，以及束線帶等
