酷媽咪N500機殼整線

Intel Haswell已經在賣了
這時間點組電腦對有些人來說很尷尬
有些朋友叫我hold住等Haswell降一點再組

拿捏預算跟效能夠不夠我用後
我的需求Ivy主機可以ko
這時間還可以便宜組
嗯.. 那就飛龍2代965砍掉重練
衝了這組I5-3550P搭H77-DS3H的主機

其實也只有cpu、板子、機殼跟電源是全新
這張GTX 560 Ti還剛從技嘉換修回來
就換來新主機使用

花點時間把酷媽咪N500機殼整線
這裡還沒人分享過
簡單記錄整線過程讓大家參考
先說好整得傷人眼的話別打臉喔XDD








當然不可能買來就這樣

它最原始是這樣子





一大包附件




兩包內容物大不同

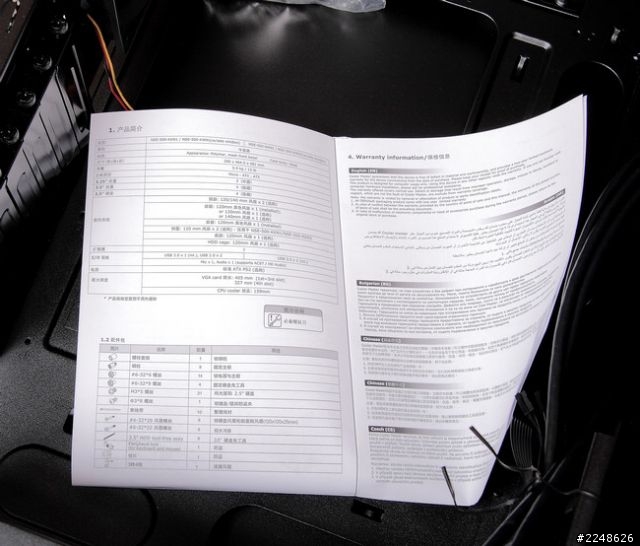

先看一大張安裝說明書清點配件有沒有缺

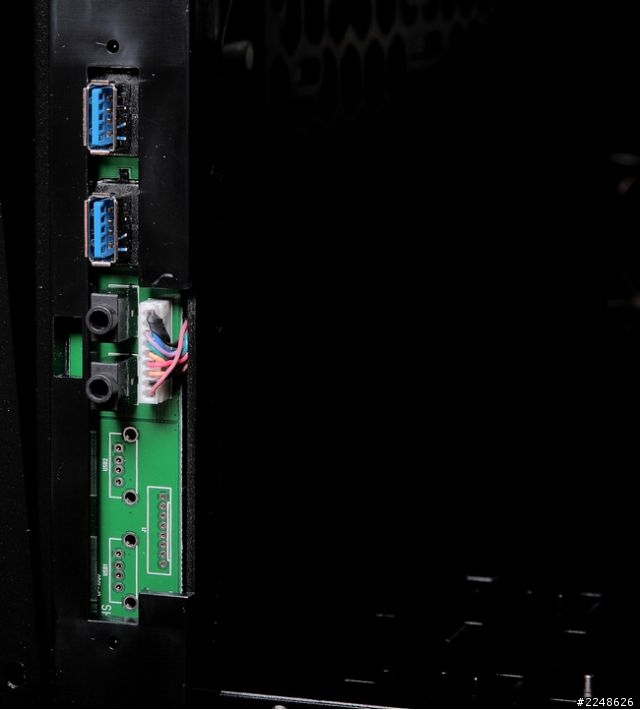

很特別的扁平式面板IO線材

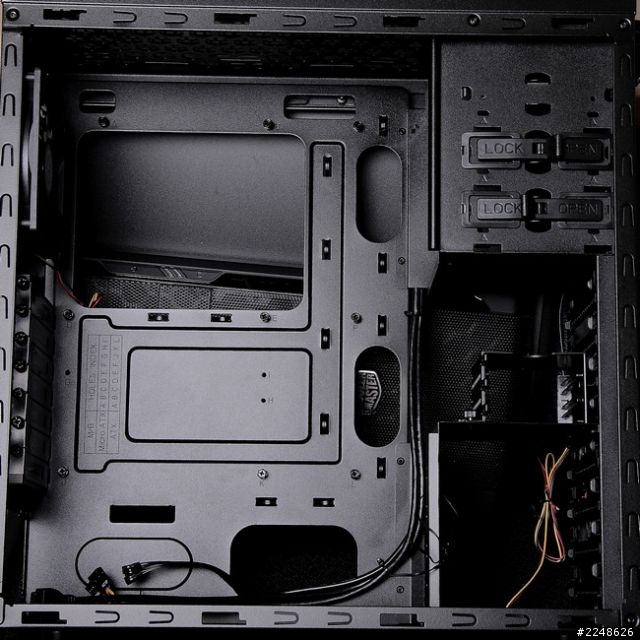

我先從機殼動手整理

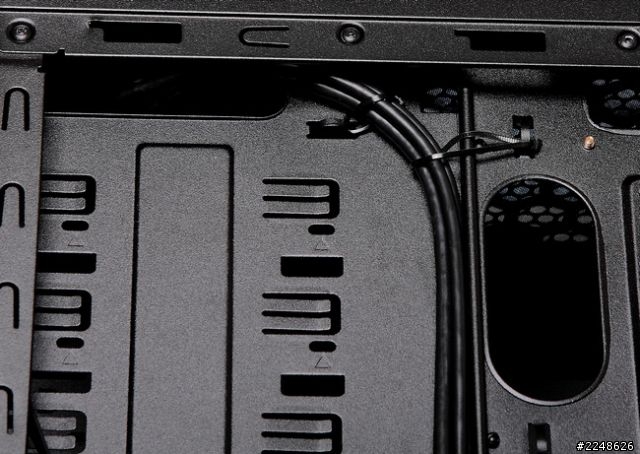

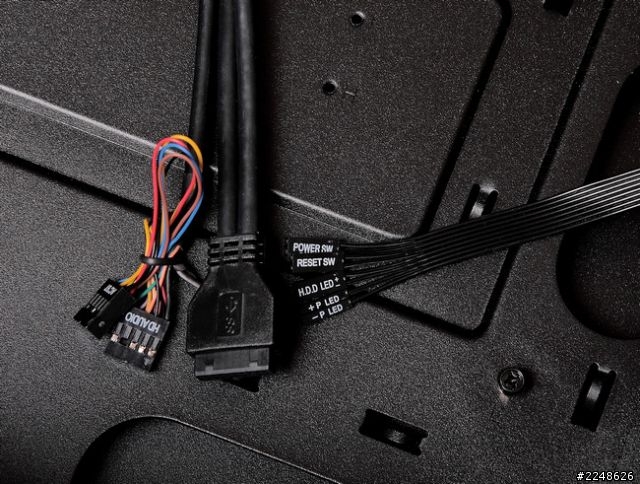

把19pin USB 3.0接頭和前置音效線材用束帶綁在一起

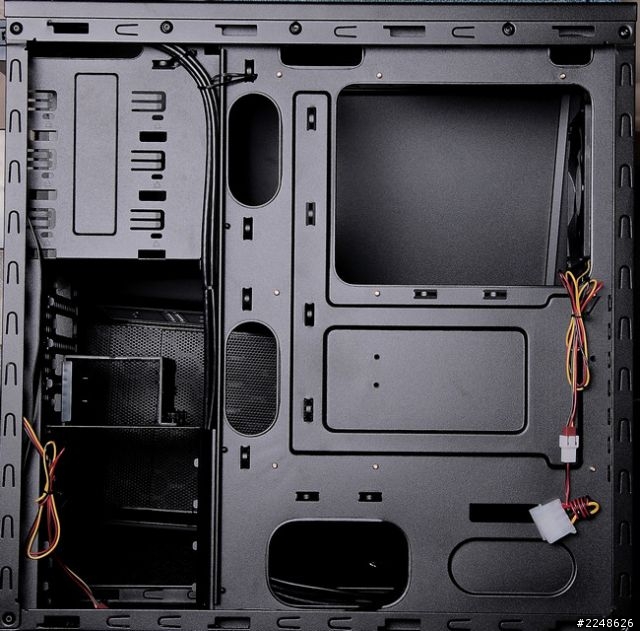

再重新走背部整線





拉好要走的位置後再用束帶固定在機殼的整線固定孔




再來拉面板IO線材要走地方





我讓它走機殼邊




內部鋼材與機殼邊緣有留一些寬度可以整線

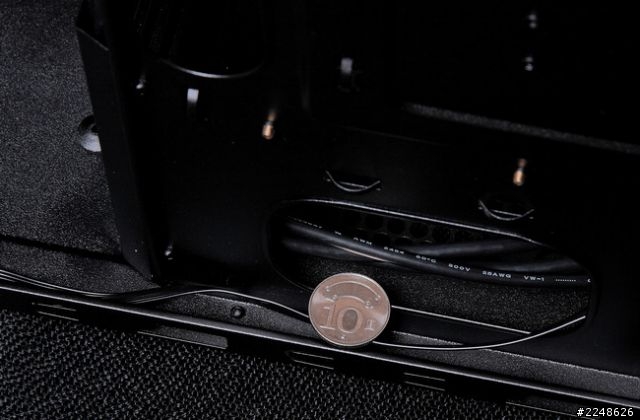

面板IO線材穿過底部開孔





先裝好主機板和電源供應器
這時候線材還只是暫時固定

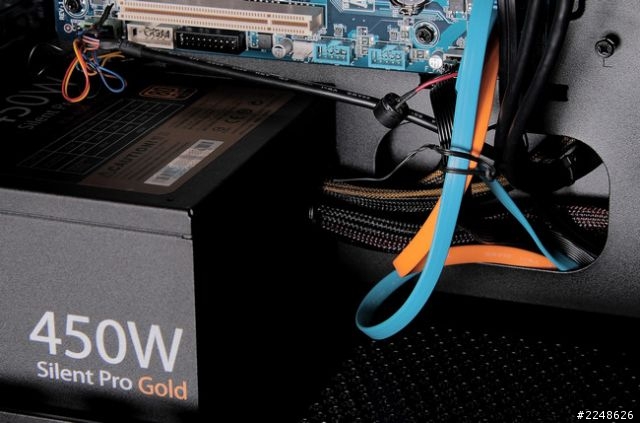

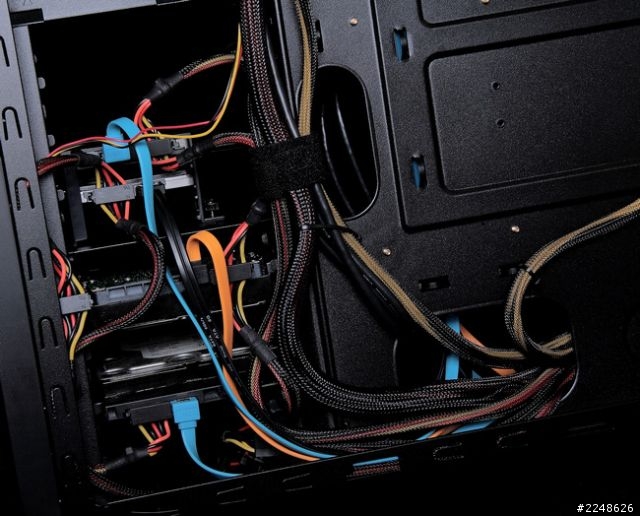

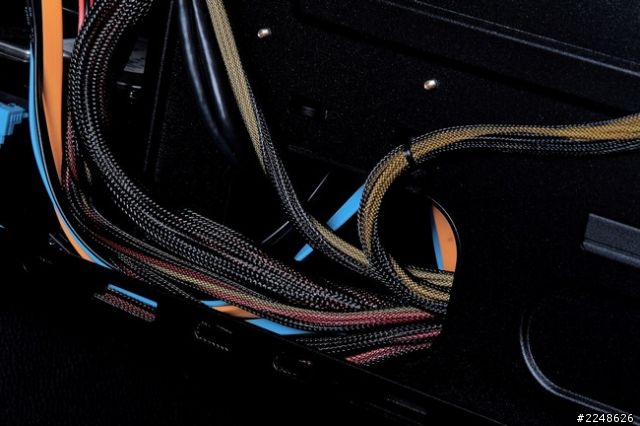

電源跟sata線材都穿過這個大孔走機殼背部





線材穿過的開孔有防割手折邊處理




我把線材分開一些
我怕全部擠在一起
側板蓋不上就冏了





3大空間有2組是免螺絲固定
暫時都正空著沒用

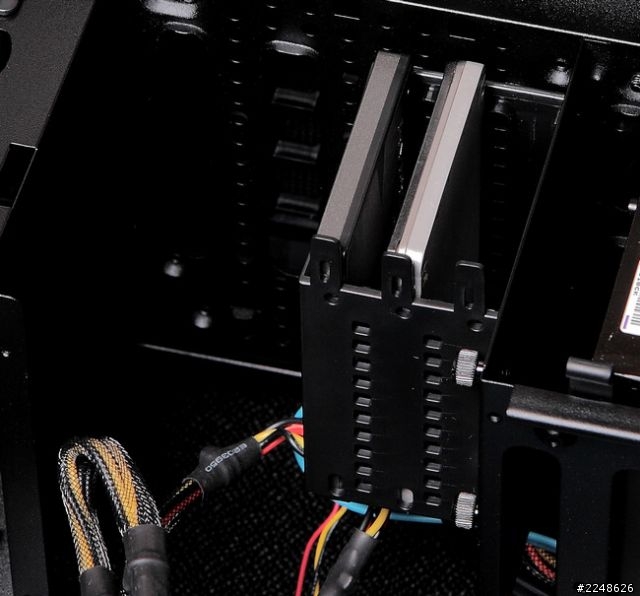

可安裝3顆2.5吋ssd或硬碟只用了2組




4組免螺絲滑軌的3.5吋硬碟只用了2組
硬碟架側邊有留加一個12公分扇孔位

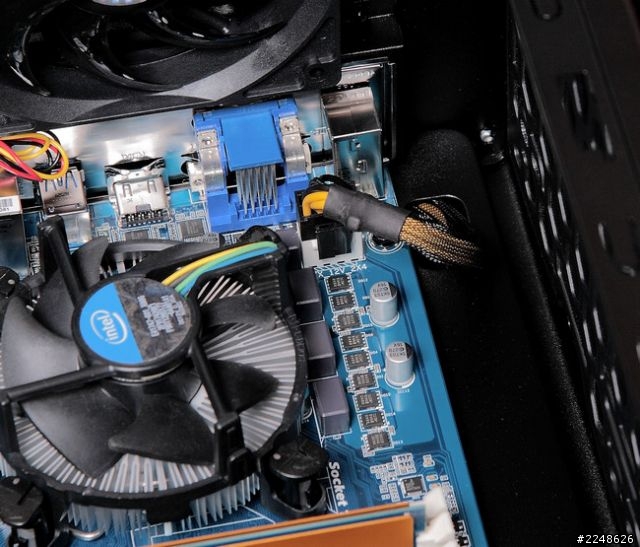

CPU電源接頭線材有專用走線孔能夠背部整線




機殼頂散熱孔加上可拆式濾網防塵





要拆濾網是從機殼內

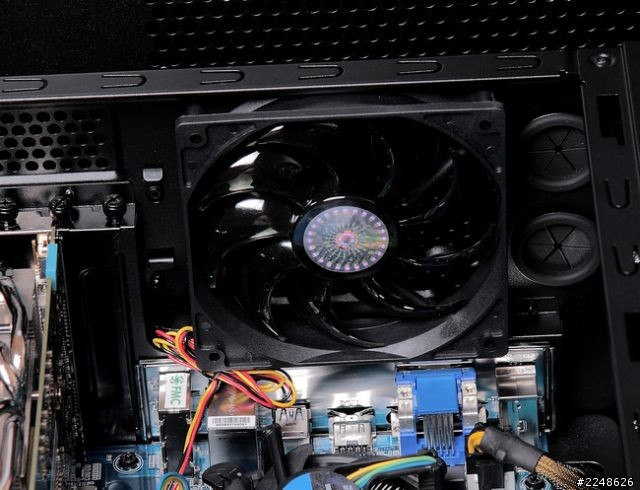

機殼後12cm風扇有給3-pin轉4-pin電源接頭
那我是接板子上風扇插座
交給板子對風扇轉速調速

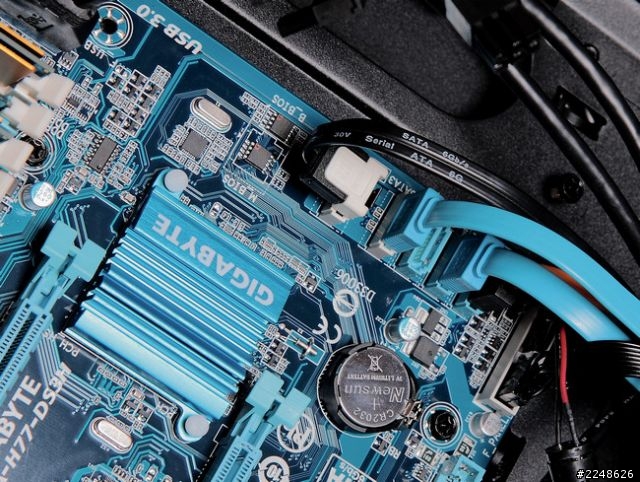

只剩直立式sata2插槽空著




哈.. 顯卡跟直立式sata插槽不打架

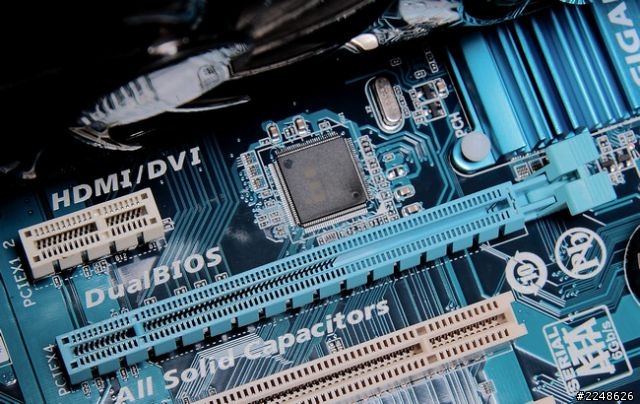

這看的出來H77-DS3H第2組pcie是x8

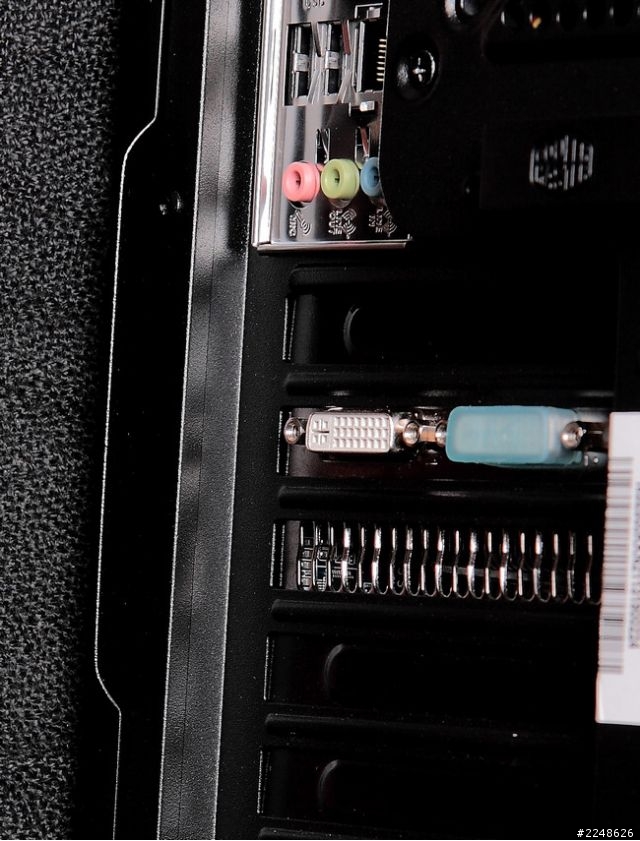

7個的擴充槽檔版是可重複使用的鐵片
這張560TI就佔用了兩組擴充槽

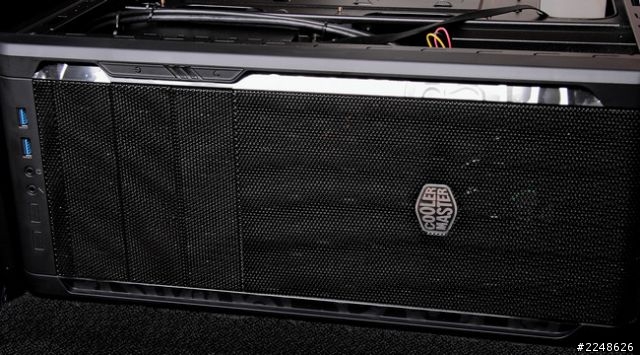

網孔設計面板造型
有三個5.25吋都是外露
指示燈、電源及重置鍵在面板右側




前方12公分風扇對著硬碟吹
一樣有給3-pin轉4-pin電源接頭
那我還是改接板子上風扇插座
交給板子對風扇轉速調速

有需要的話可以再加一個12公分風扇
或改裝一個14公分風扇

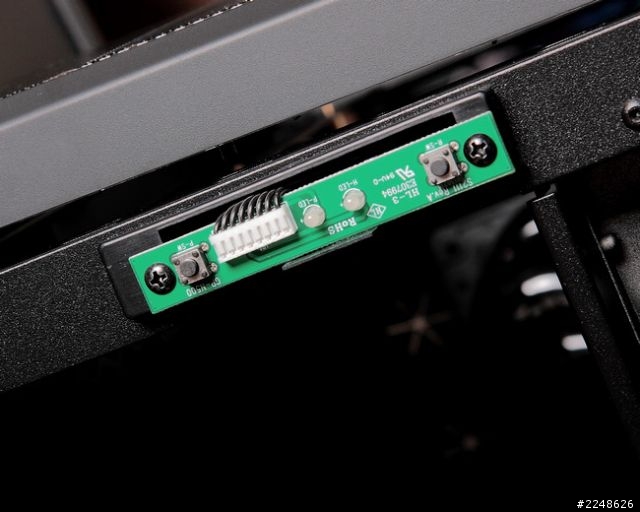

電源及重置鍵是點壓式




在頂部IO的部份有耳麥孔、2個USB3.0





面板有防塵濾網

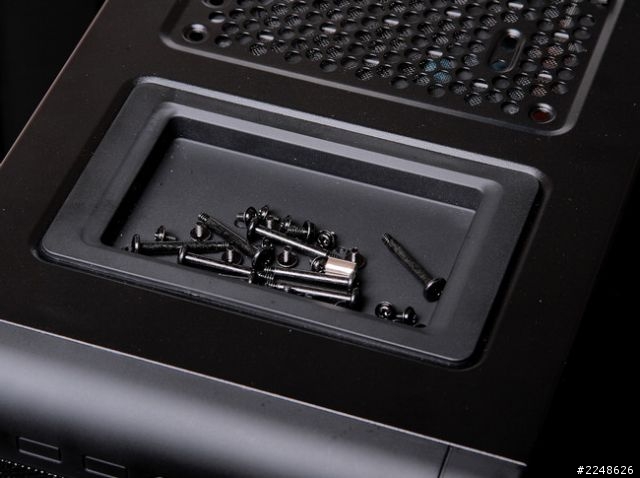

頂部有個凹槽空間
暫時拿來放螺絲
以後零錢或一些小物可以丟在這裡





機殼頂一大片散熱孔
有需要可以把濾網拆了
再加2個12或公分風扇

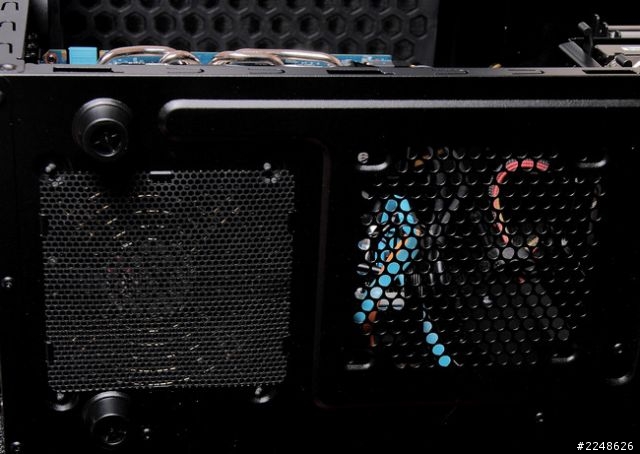

機殼底部2組散熱孔
一組是對應電源供應器安置處的散熱孔
給電源供應器的散熱風扇使用
加上可拆式濾網防塵

另外一組可以選擇安裝12公分風扇
可惜沒有可拆式濾網防塵





後風扇有留改8或9公分風扇孔位
還有預留兩個水冷孔




兩側板中間有大型凹槽方便手拿拆卸





我是家用但覺得這個滑鼠鍵盤防盜夾很好看就裝上去了




側板可以另外再加兩個12公分風扇





開機小試沒問題

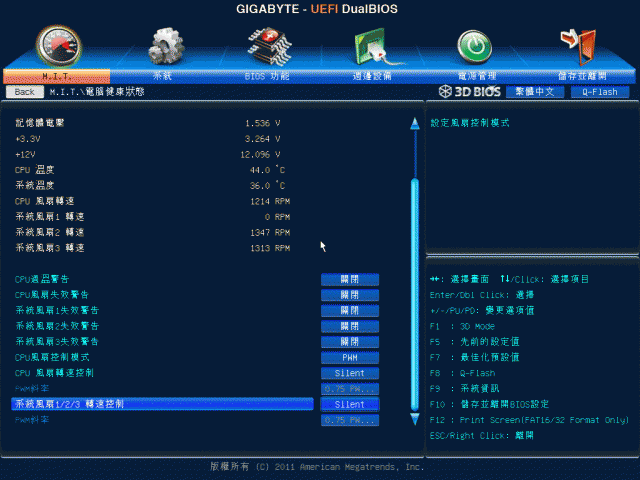

bios把前吸後排風扇轉速選在安靜項目
前吸後排風扇轉速1300多轉




機殼會亮的地方只有面板前的指示燈而已





機殼有些功能我還用不上
舉例機殼頂散熱孔可以裝24公分水冷排
或可以再加風扇地方

機殼內部只要是顯卡長度40公分內都行
cpu散熱器高度16公分內都不必擔心會卡
問題是我的560ti還不想升級高階長卡XDD
而且intel原廠散熱器還ok
哪天受不了原廠散熱器再考慮換小塔散熱器

前吸後排風扇運轉不吵
但也不是那種粉安靜
我丟給主機板bios去調速

我自認目前有前吸後排散熱就夠了
反正沒超頻
科科..H77板子本來就不能超

優缺點暫時覺得就這些
以上報告完畢

優點
1.有前吸後排12公分扇
2.免螺絲滑軌的3.5吋硬碟安裝
3.機殼頂散熱孔加上可拆式濾網防塵
4.開孔或介面卡插槽等地方都有防割手折邊處理
5.側板跟內部鋼材不是那種軟Q的很薄款


缺點
1.有透側款更好
2. 3大空間全給免螺絲固定會比較好看
3.機殼底的中央散熱孔有加濾網防塵更好


2013-06-29 0:25 #1
其實.........
她有透側版
價錢還一樣

我最近也換了N500 豪華版機殼
我把上濾網拆掉加了兩顆12公分扇 濾網放到機殼外
另外因為主機板3PIN接風扇的太少 我全部把頭剪掉接成大4PIN 轉接頭也不用了
後抽拆掉放到前面去 把兩個風扇一起接成大4PIN
再裝一個後抽

整線還沒說很完整 明天再去買材料才整線
背板不要看了 很亂XD









sean87028 wrote:
我把上濾網拆掉加了兩...(恕刪)


sean87028大那神奇筷子超搶眼
看樣子似乎是那張顯示卡散熱器不輕

bill.line wrote:
sean87028大...(恕刪)


我那張顯卡是560TI
裝了近4個月現在已經版彎了................

我又找不到別人設計好那種固定顯卡的固定架
所以........爬文後
大家都建議用竹筷子

sean87028 wrote:
其實...........(恕刪)


@@..做作功課知道所謂豪華版是怎樣
豪華版跟一般版差別是面板的usb3跟usb2
豪華版多兩個usb2但只有一個usb3
一般版只有兩個usb3
豪華版跟一般版都有透側款
n500就這樣有了4種樣式

唉~豪華版怎不考慮給齊兩個usb3


kimochi.cc wrote:
@@..做作功課知道...(恕刪)


看起來前面板是一樣的
只是差別在是USB*2&USB3.0*1 或 USB3.0*2
再來就是透側

154936 wrote:
看起來前面板是一樣的...(恕刪)


還有豪華版貴一瞇瞇

sean87028 wrote:
我把上濾網拆掉加了兩...(恕刪)


問一下大大
你用的主機板大小是M-ATX?還是ATX
想說要裝塔扇,B75的板子裝T40不知道會不會頂到顯卡

154936 wrote:
問一下大大你用的主機...(恕刪)


幫回 他的主機大小是ATX
應該不致於顯卡跟T40打架
M-ATX就有些機會
但實際比一下確認

T40好像不能轉方向 @@
可以的話就沒這種問題
