雖然算不上新產品了,But Mick 前陣幫加加屋扛霸子、PUBG 戰鬥教官阿森,以及 Team SADES-PUBG 教頭 nitor,兩位重量級人物升級完 NZXT H700-PUBG 限量款機殼後,接下來是該隆重來介紹下後續升級款,NZXT H710i 。

如同 BMW 7 Series 之於旗下房車設定,NZXT H710i、H700-PUBG 也是 H Series 系列機殼中最大尺寸。結合時下 IoT 物聯網概念,搭載最新 Smart Device V2 智慧數位控制器是這次最主要改款差異。

NZXT H710i幹「大」事,美型機殼也搞數位控制!
NZXT H710i -智慧數位 ARGB 中塔型機殼

名稱真有夠簡單,幾次小改版與進化稍稍介紹一下,從 H700 開始分支 H710 增加了前 I/O 變化;結合自家最靈魂中央軟控 "CAM "與內建 Smart Device V2 智慧數位控制器,從而多了字尾 i 新系列,待會再細細介紹。

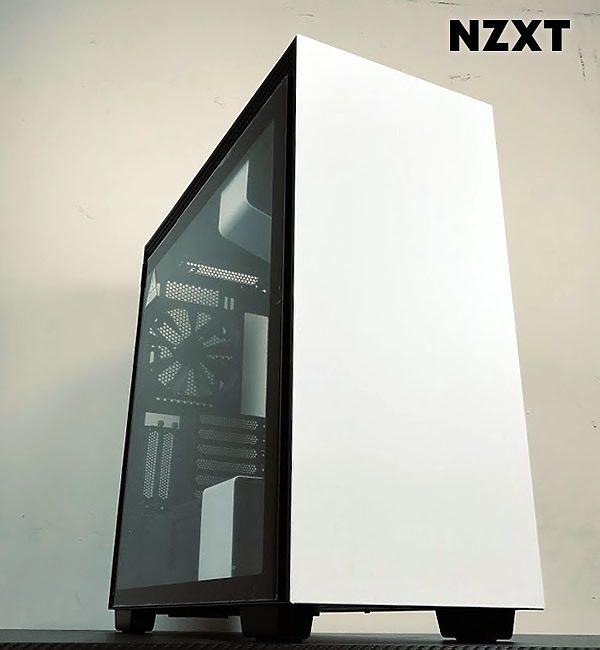

畢竟小改款,眾多功能性、設計等都是相同語言,舉例面板 LOGO 「NZXT」低調到看不到、全面積類無邊框設計,都在 H700、H710、H700i 都是。

NZXT H710i幹「大」事,美型機殼也搞數位控制!

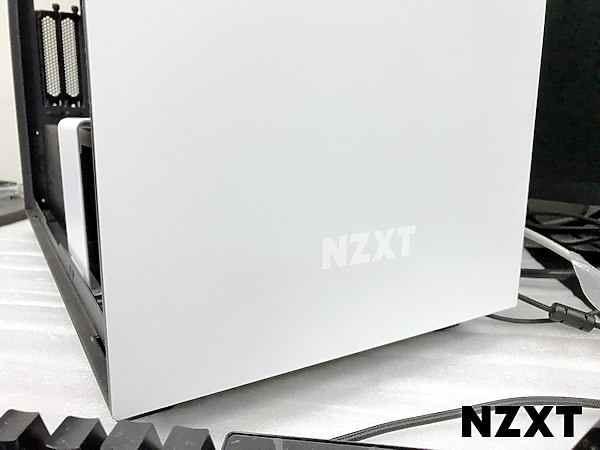

哈,我知道看不到,再放一張 LOGO!

NZXT H710i幹「大」事,美型機殼也搞數位控制!
兩段式鈑金可拆卸設計

雖然正面、頂部很像 NZXT H500、H510 系列一體式設計,面板接合處就位於前 I/O 前方,稍稍定睛一看就會發現。乍看下沒有一般市售機殼上方通風設計,但真是這樣?

NZXT H710i幹「大」事,美型機殼也搞數位控制!

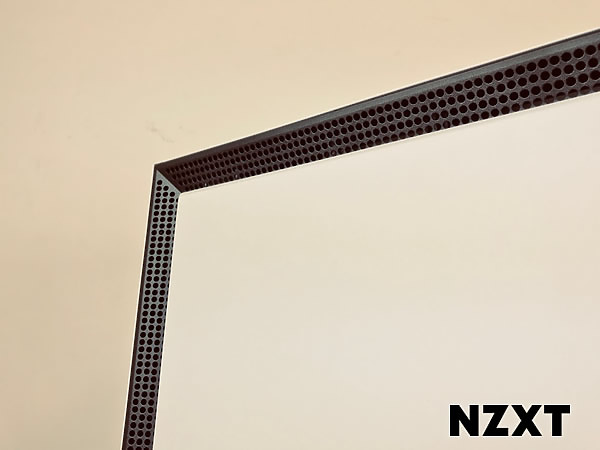

通風散熱網孔巧妙安排於兩側最邊緣端,時尚與功能性兼具,其巧思佈滿 NZXT 恩傑所有細節與產品線間。

NZXT H710i幹「大」事,美型機殼也搞數位控制!

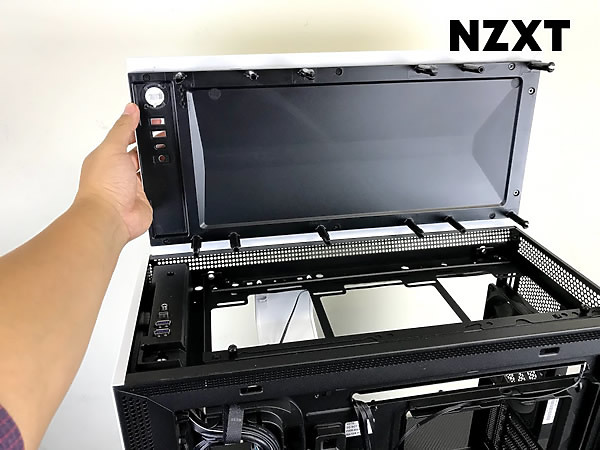

頂部鈑金打開需要一點巧手,是可以建議 NZXT 再加點有創意開啟方式。可以注意到 I/O 方面並沒有同步安裝再頂部鈑金,拆裝可以放心。

NZXT H710i幹「大」事,美型機殼也搞數位控制!
雙 360mm 水冷排安裝

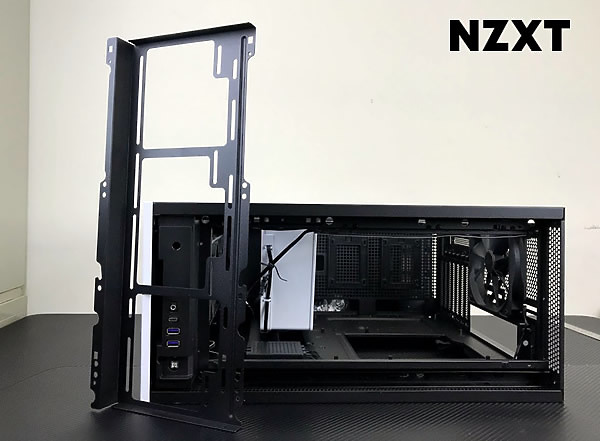

上方可安裝三顆 120mm 風扇、兩顆 140mm 風扇,同時軌道方面是可以對應 280mm、360mm 冷排安裝沒有問題。

NZXT H710i幹「大」事,美型機殼也搞數位控制!
安裝框架與 H510i、H510 Elite 前方支架相彷,是可拆卸模組化安裝式設計,大大降低安裝上的難度。

NZXT H710i幹「大」事,美型機殼也搞數位控制!

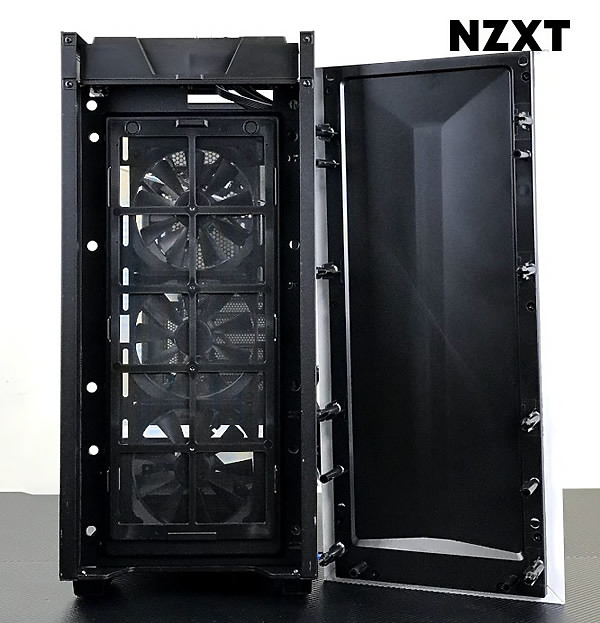

面板拆卸上也是需要一些小技巧,而且你看卡榫一堆,固定得超牢。

NZXT H710i幹「大」事,美型機殼也搞數位控制!

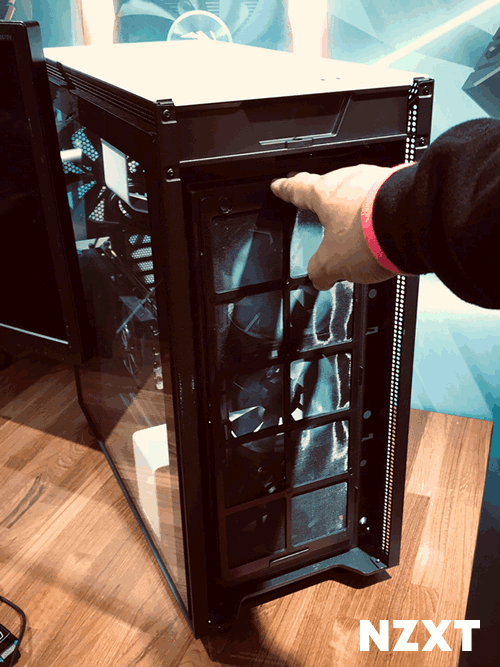

下方卡榫、兩側卡扣,再加上方兩顆磁扣吸附,濾網取下清潔相當輕鬆。

NZXT H710i幹「大」事,美型機殼也搞數位控制!

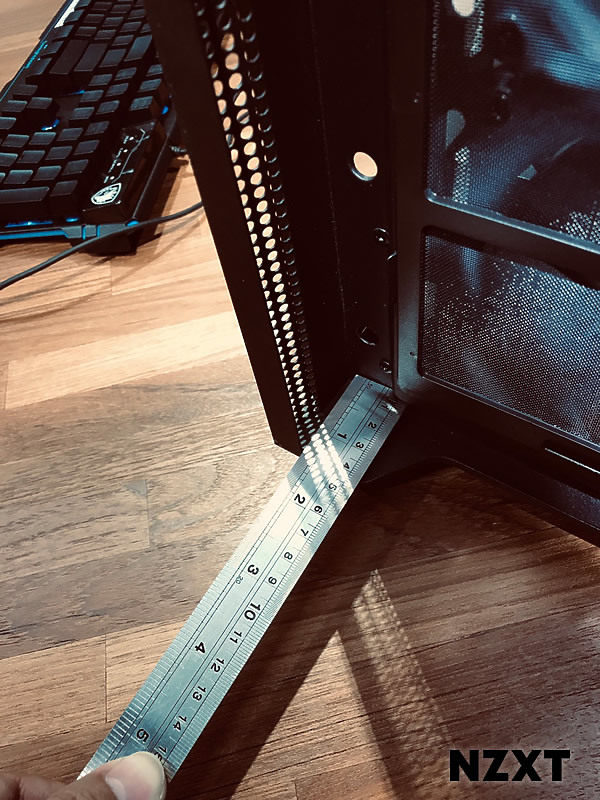

面板內側基本有 30mm 空間,對流上相當充裕啊!

NZXT H710i幹「大」事,美型機殼也搞數位控制!

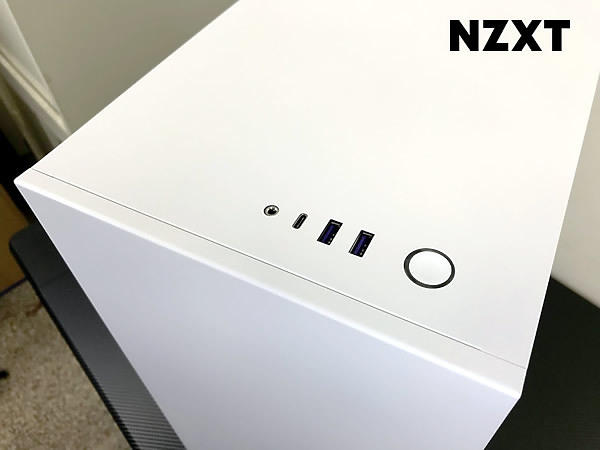

Type-C

由 H500 前 I/O 兩個 USB2.0,直接跳接進化 USB3.2 Type-C,兩個耳麥孔也簡化到只剩 1 個 3.5mm 傳輸音效,NZXT 各方面設計走得相當超前。

NZXT H710i幹「大」事,美型機殼也搞數位控制!

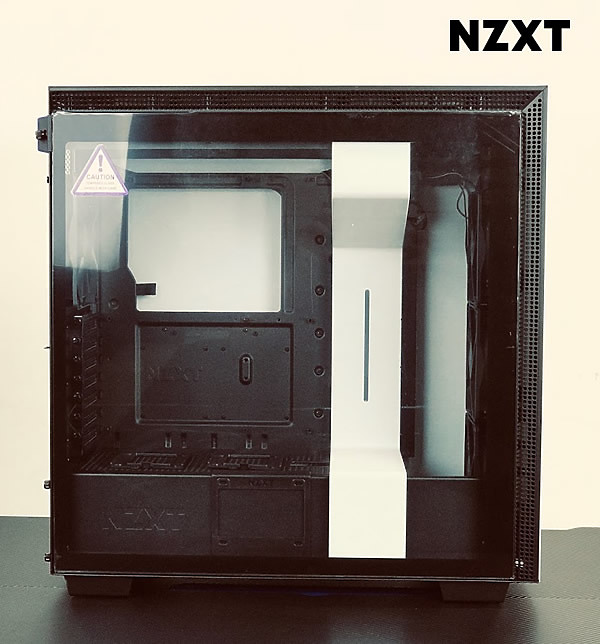

Fullsize 透側強化玻璃讓你一覽無遺

若非全黑款(黑/黑),於弓形支架都會以跳色搭配全黑化內部噴塗。

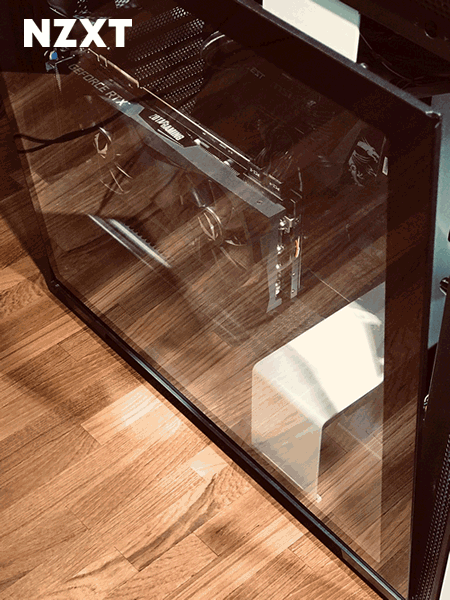

這畫面建議你不要在家測試,畢竟為了測試用力過頭不小心傷了自己得不償失啊!強化玻璃不是講講而已,即便已經做到中塔型尺寸,側面強化玻璃實際以一般敲鈴鐘力道敲擊,無碎裂狀況更沒有磕碰外傷。(外膜為避免測試噴濺措施,撕了外膜我可不忍心敲啊!)

NZXT H710i幹「大」事,美型機殼也搞數位控制!
側板簡易拆卸安裝設計

經過升級,將以往 NZXT H700 較麻煩四角落螺絲固定,改為利用內圈框架作為整體強化玻璃固定,後方單螺絲來做加強上鎖,設計方式不同也讓側板完整面積看起來更為完整俐落。

NZXT H710i幹「大」事,美型機殼也搞數位控制!
側板底下還有卡榫,讓拆卸、安裝動作更加安全。

NZXT H710i幹「大」事,美型機殼也搞數位控制!

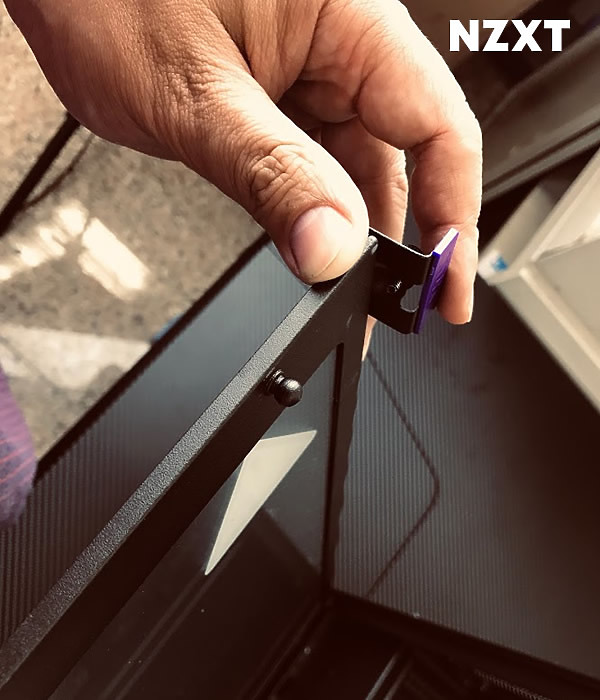

內緣兩側也有卡榫可供固定,由後方搬扣拉開即可將強化玻璃側板卸下。

NZXT H710i幹「大」事,美型機殼也搞數位控制!

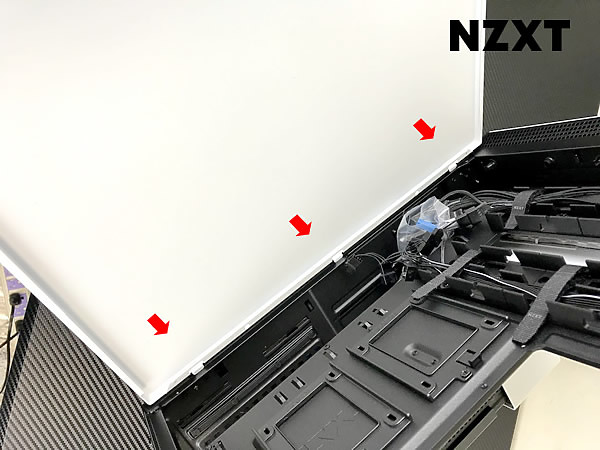

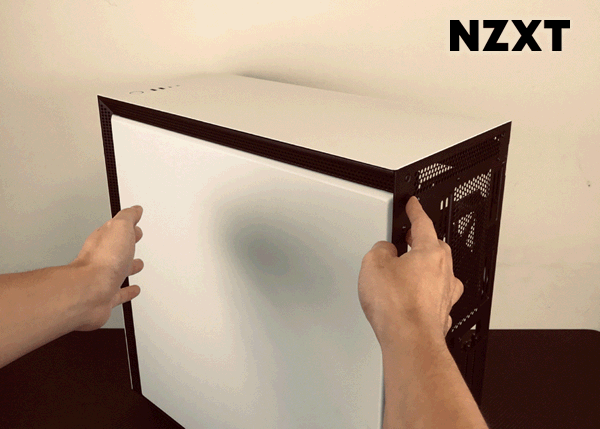

全素面側板拆卸,較強化玻璃側板安裝拆卸更甚簡化,設計相仿卻只要一鍵取下即可。

NZXT H710i幹「大」事,美型機殼也搞數位控制!
背部走線空間高達 20mm,相當寬裕豪奢,也替背線軌道做好充裕走線運用。強化玻璃側與素面板金側底部設計相同都有三個卡榫可供固定,避免手殘掉落狀況發生,貼心的可以。

NZXT H710i幹「大」事,美型機殼也搞數位控制!

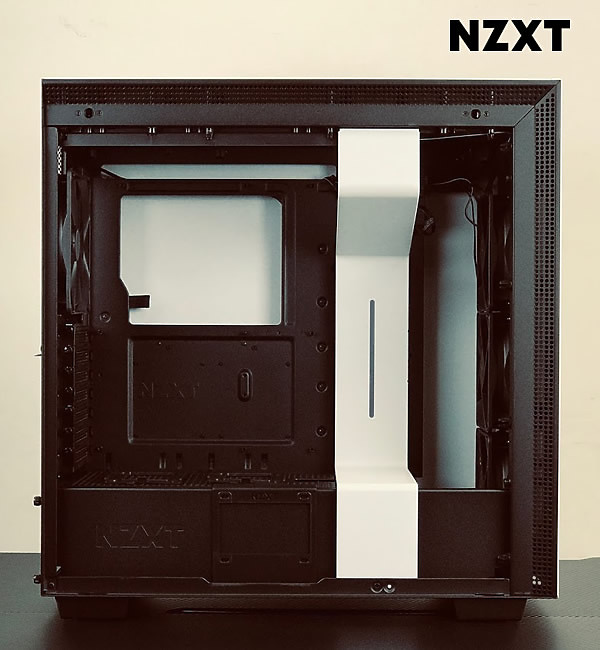

內部一覽,跳色白弓形支架矗立在靠近中央一側,若安裝主機板太寬,還可以移除或向右微調整,畢竟不是每個人都算準準,有時候買東西是種信仰啊!

靠近前方面板內側預留了一段空間,是可以安裝 360mm 冷排沒問題。電源分艙遮罩還外掛一顆 SSD 掛架,走線方面由弓形支架內側往遮罩內側穿入。

NZXT H710i幹「大」事,美型機殼也搞數位控制!

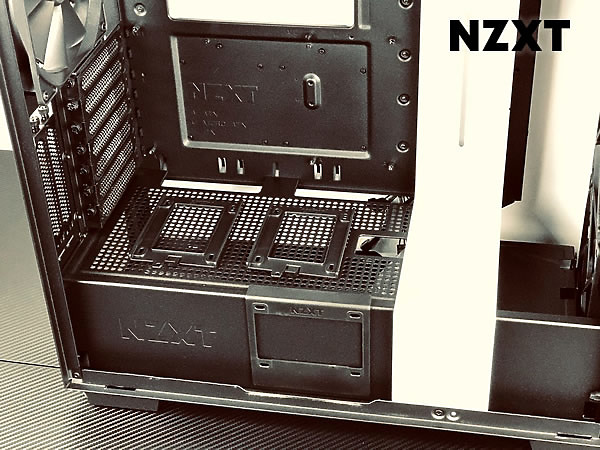

電源分艙遮罩上方為網孔設計,特別還設計了兩個掛網型 SSD 扣具,可擴充增加安裝數量上限達 5 個 2.5" SSD (後方還有兩個),遮罩最內側還有 I/O 走線孔預留。

NZXT H710i幹「大」事,美型機殼也搞數位控制!

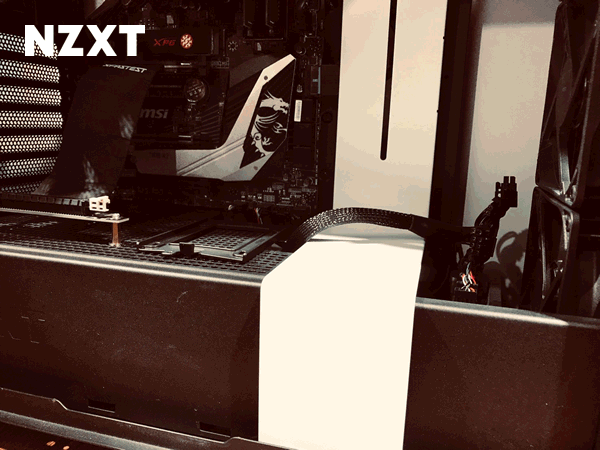

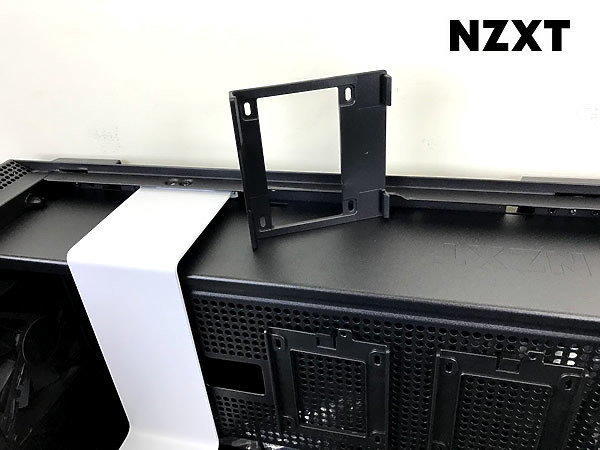

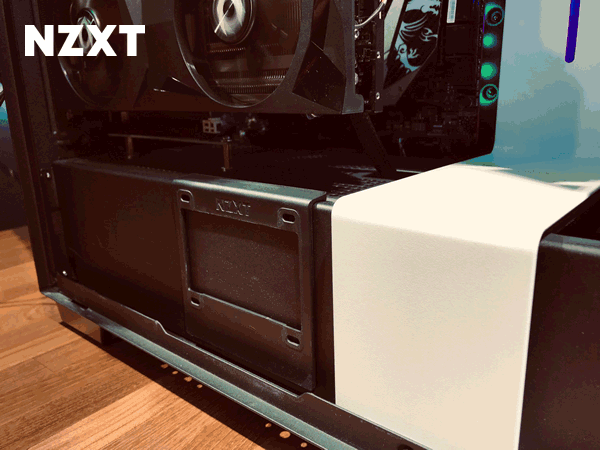

SSD 扣具提供卡扣,可輕鬆取下在卡回電源分艙遮罩上網孔區域任意位置安裝。

NZXT H710i幹「大」事,美型機殼也搞數位控制!
NZXT H710i幹「大」事,美型機殼也搞數位控制!
簡單卡榫固定上而已,輕鬆取下鎖上 SSD,再簡單卡上即可,叫你阿嬤來啊,連她都會裝呢!

NZXT H710i幹「大」事,美型機殼也搞數位控制!

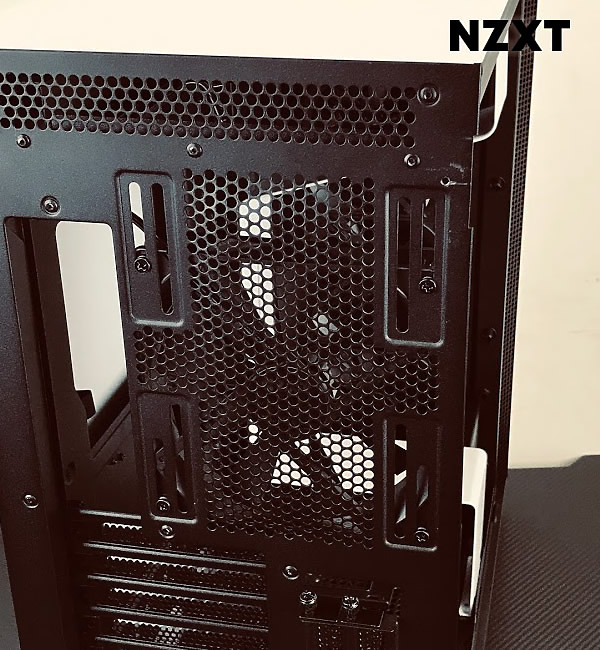

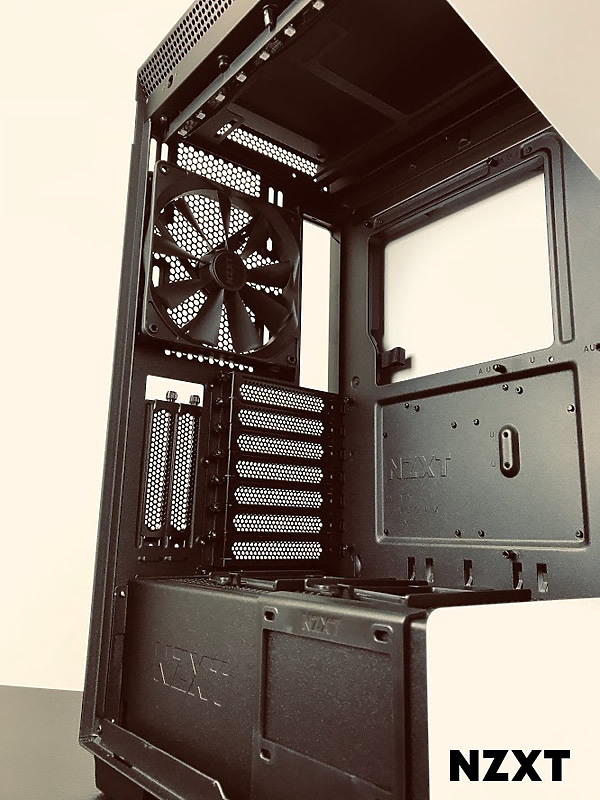

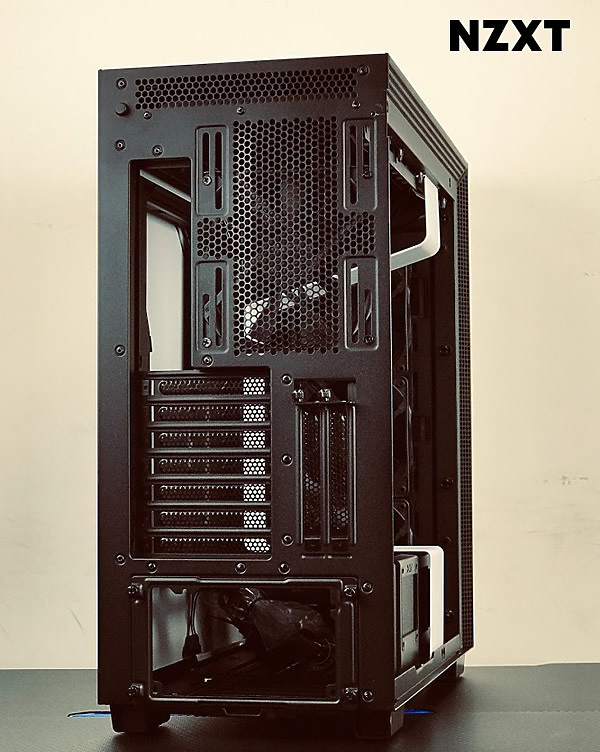

計有 7 個 Slot,結合 2 個額外直立 Slot,是給直立顯示卡安裝方便使用,目前可沒幾間有這樣特殊設計啊!PCIe Slot 皆採用手轉螺絲安裝固定。後掛內建風扇型號為 Aer F 140(無燈光、140mm 尺寸),按照衝孔預留可相容安裝 120mm 風扇或冷排。

Aer F 140 相關數據:
外形尺寸:140 x 140 x 26mm
材質:Plastic,Rubber
風扇轉速:500~1,500,+/- 200 RPM
風機風量:34.48~103.43 CFM
風機風壓:0.15~1.42mm-H2O
風扇噪音級別:21~35dBA
風扇軸承:Fluid Dynamic Bearing(FDB)
風扇電壓:12V DC,0.32A,3.84W
風扇連接器:4-Pin PWM
風扇壽命:60,000 hours/6 Years
保固年限:2 years

NZXT H710i幹「大」事,美型機殼也搞數位控制!
從主機板量起,至強化玻璃安裝位置空間,達185mm,塔扇方面安裝了不起也就 180mm 相當餘裕。

NZXT H710i幹「大」事,美型機殼也搞數位控制!

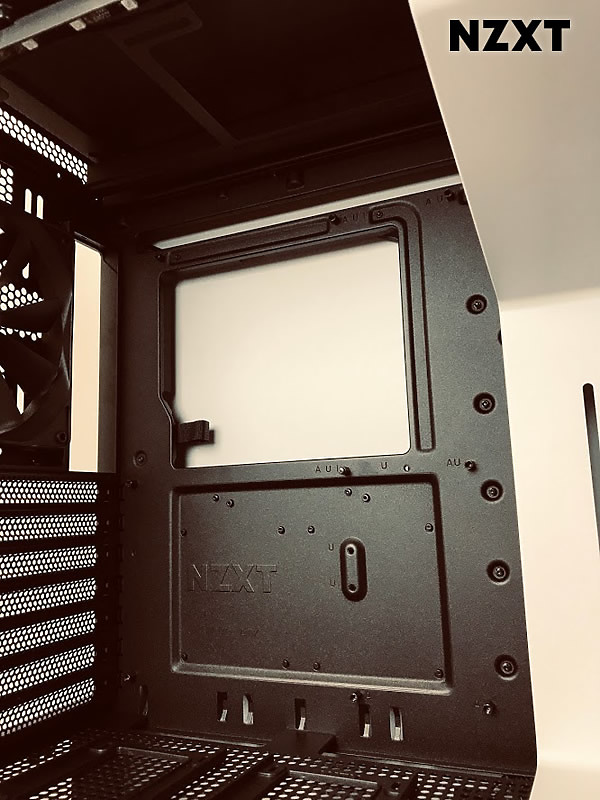

主機板安裝區可相容 Mini-ITX、Micro-ATX、標準 ATX,雖然沒有 eATX 銅柱鎖孔可安裝,卻依舊可支援寬度最寬 272mm eATX 主機板置入。

在主板相對應銅柱孔位上,也有不同代號可對應安裝,中央則有免鎖定位突出,讓安裝上更就手。

NZXT H710i幹「大」事,美型機殼也搞數位控制!

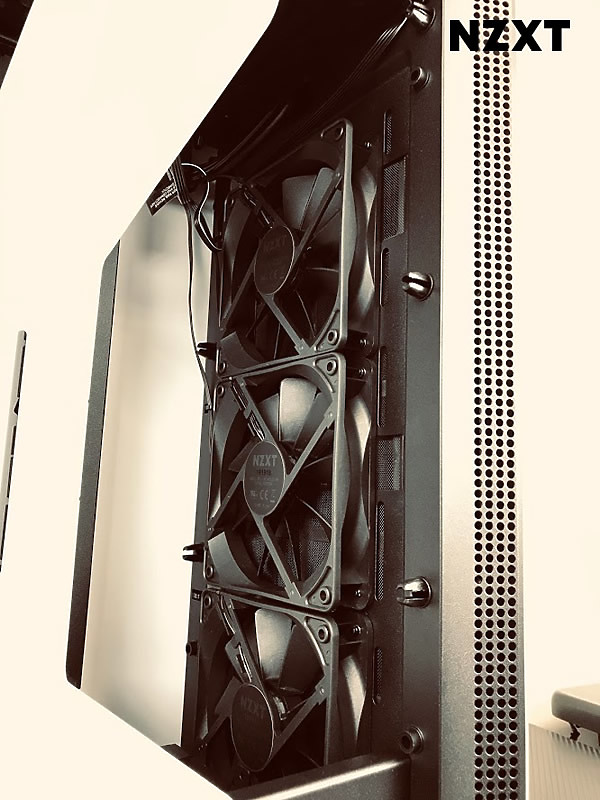

前方空間預裝三顆 120mm Aer F 無燈光風扇。

NZXT H710i幹「大」事,美型機殼也搞數位控制!

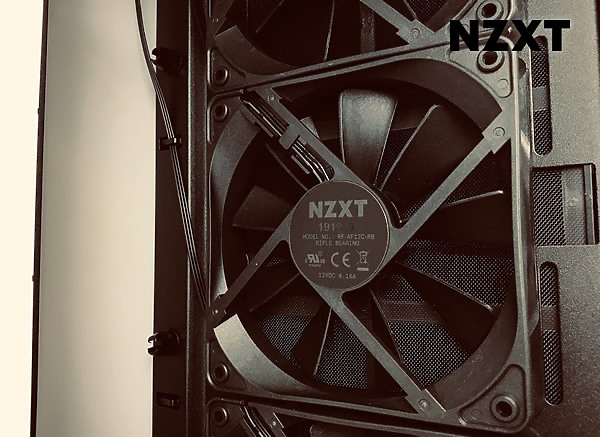

型號為 RF-AF12C-RB
外形尺寸:120 x 120 x 26mm
材質:Plastic,Rubber
風扇轉速:500~1,500,+/- 200 RPM
風機風量:21.01~63.02 CFM
風機風壓:0.13~1.24mm-H2O
風扇噪音級別:22~31dBA
風扇軸承:Fluid Dynamic Bearing(FDB)
風扇電壓:12V DC,0.18A,2.16W
風扇連接器:4-Pin PWM
風扇壽命:60,000 hours/6 Years
保固年限:2 years

NZXT H710i幹「大」事,美型機殼也搞數位控制!
大腦中樞 Smart Device V2 智慧數位裝置

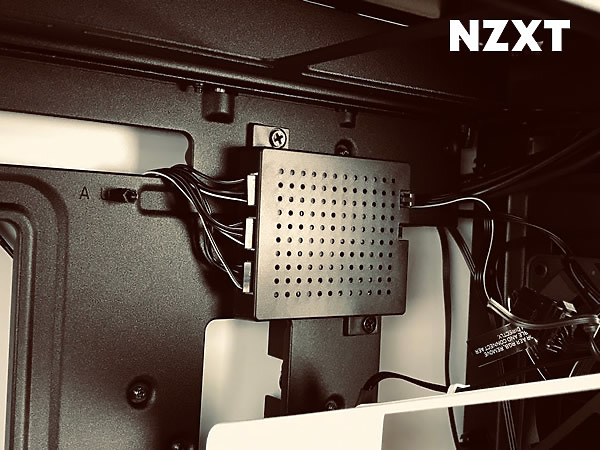

較 NZXT H510i 不同,Smart Device V2 智慧數位裝置,位於弓形支架高點位置內側而非背面位置。

NZXT H710i幹「大」事,美型機殼也搞數位控制!
背面看來,最上端與最下緣都有些機關。上端增高區域與側面網孔相同可提供水冷排通風散熱用,一側還有前言介紹小按鍵開關打開背板側板。

NZXT H710i幹「大」事,美型機殼也搞數位控制!

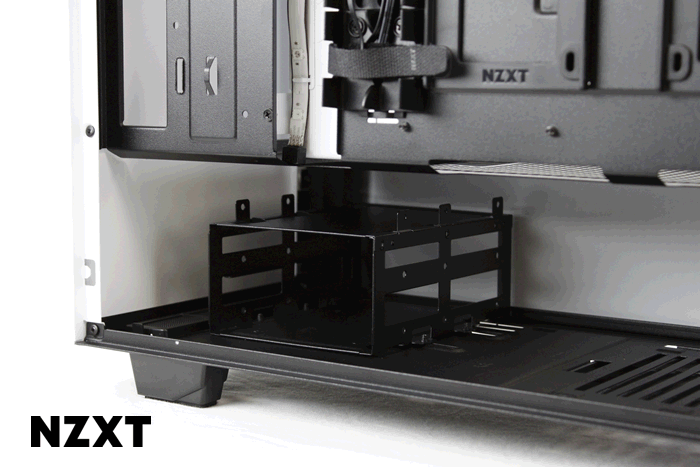

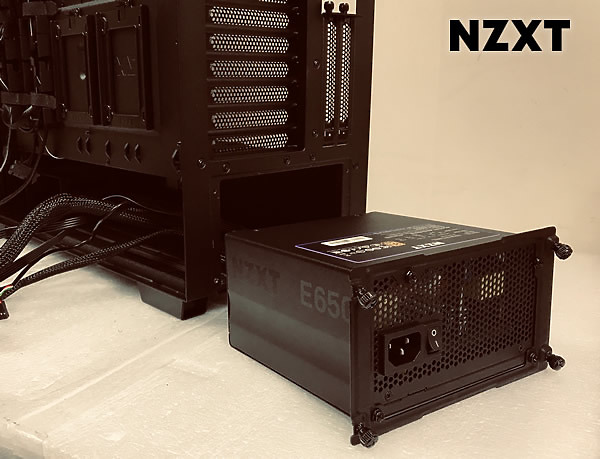

下方採用模組式電源安裝設計,將電源扣具取下先安裝電源後,再同步一併將電源與扣具固定上即可。

NZXT H710i幹「大」事,美型機殼也搞數位控制!
風扇軌道式設計安裝,相容 120mm 與 140mm。當然囉,要掛水冷也行。

NZXT H710i幹「大」事,美型機殼也搞數位控制!
前方高能,整線注意!!!

背面一覽,相對所有 H Serise 系列機殼,都僅有一組背線軌道設計,NZXT H710i 背後兩組走線軌道自成兩個兩個迴圈。

一組主要繞著偌大主板背面扣具安裝區,還夾入兩個 2.5"SSD 扣具;另個迴圈提供下方硬碟槽前 I/O 線組,與前方水冷安裝走線,還不見認真整理起來,已經感受到設計上用心程度,強迫症患者切記別整線整到走火入魔,呵呵。

NZXT H710i幹「大」事,美型機殼也搞數位控制!
整線槽外,兩個迴圈中央還可以提供繞線使用,將不必要的線材長度整理縮短為較合宜長度。

NZXT H710i幹「大」事,美型機殼也搞數位控制!
長電源、模組化安裝沒問題

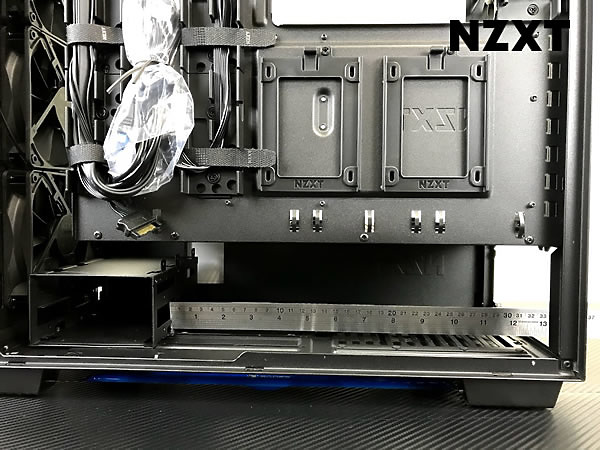

底部有一個可安裝 3 個 3.5"HHD 硬碟槽,將其堆到底可得 320mm 大電源安裝長度發揮空間,要上千瓦模組化也輕輕鬆鬆。

NZXT H710i幹「大」事,美型機殼也搞數位控制!
硬碟架與 H 系列機殼是通用款式,可安裝三顆 3.5” HDD,底下位置還可以替換為 2.5" SSD 安裝。

NZXT H710i幹「大」事,美型機殼也搞數位控制!

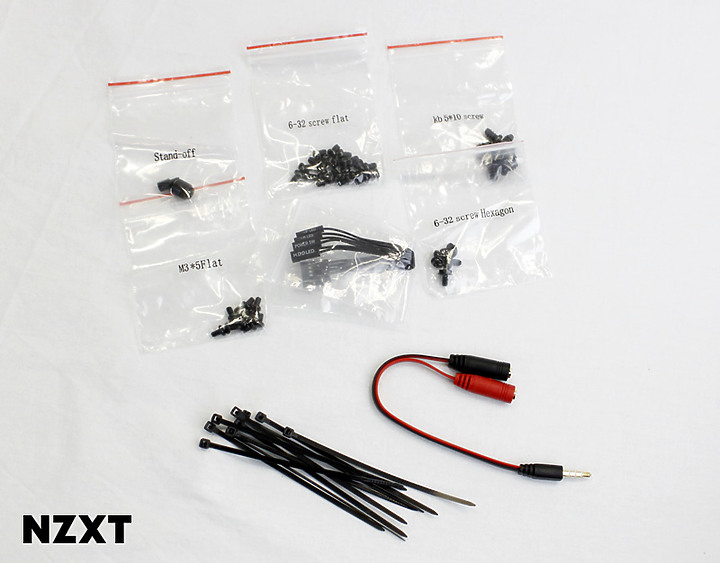

附件包一覽!若玩家使用舊款雙線 3.5mm 介面,內附接線就可以使用前 I/O 最新單孔設計啦!

NZXT H710i幹「大」事,美型機殼也搞數位控制!

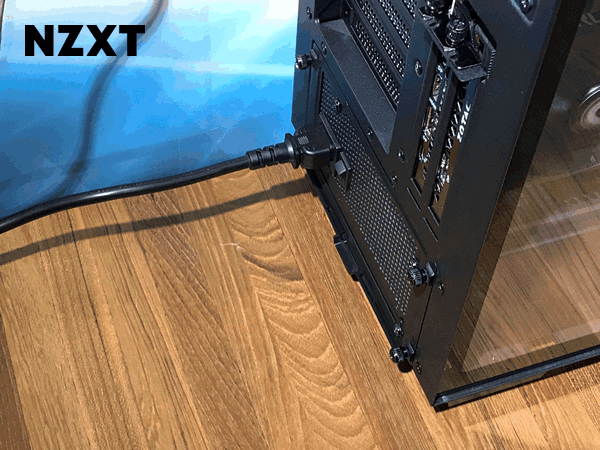

底部再給抽取式濾網,方便隨時取出清潔,雖是老設計依然相當得民心啊!

NZXT H710i幹「大」事,美型機殼也搞數位控制!
上機,下列為這次手邊安裝組件,但那顆能掛在分艙遮罩上的 SSD 如果也能發光就更完美了。要特別 Shotout 我們 AMD 以及 技嘉 Aorus 大大幫忙,當然也不免感謝下 TeamGroup 大大贊助,整台才有辦法這樣美麗啦!

AMD Ryzen7 3800X
NZXT Kraken X72 Digital Watercooling
Gigabyte X570 Aorus Master
TeamGroup T-Force Xcalibur 神劍 RGB DDR4-3600 CL18,16G Kit *2
Gigabyte Aorus RTX2080 SUPER 8G
Gigabyte UD Pro 512GB 2.5"SSD
NZXT E650 Digital Powersuplly
AOC AG273QCG 曲面 144Hz 電競螢幕

NZXT H710i幹「大」事,美型機殼也搞數位控制!

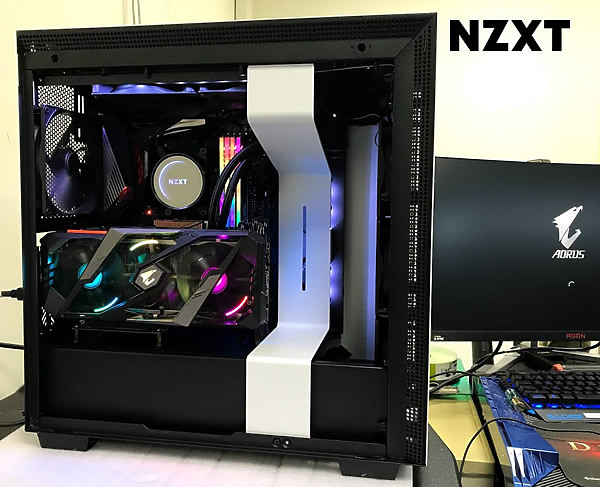

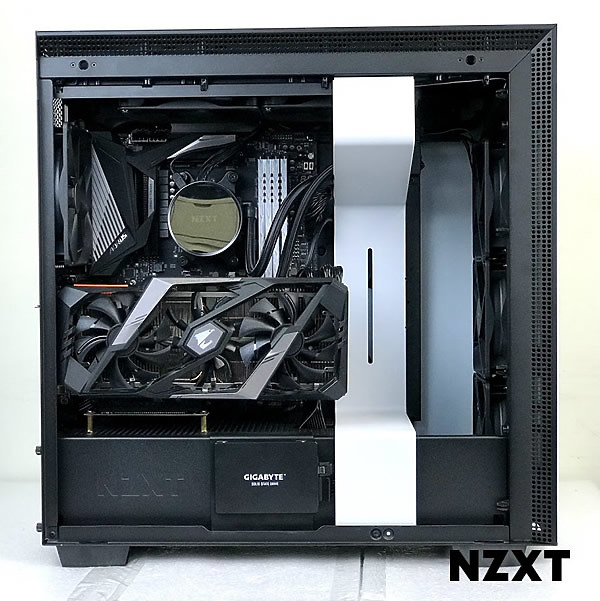

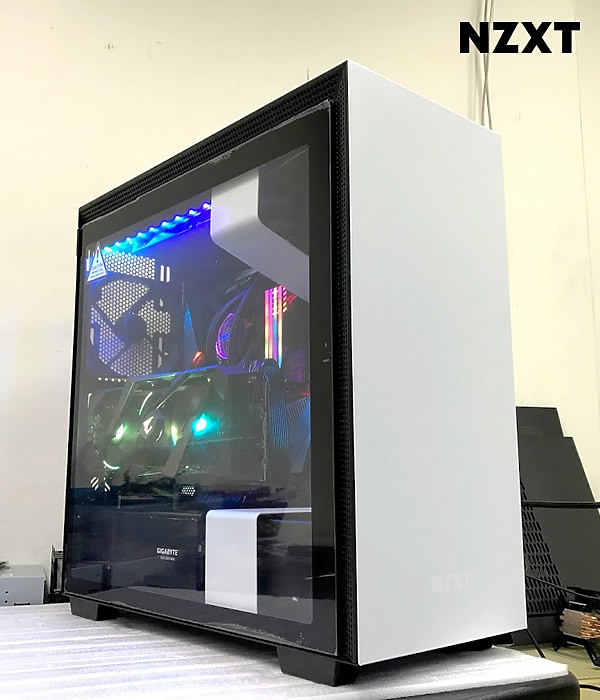

顯示卡可直立機構

新一代 Gigabyte Aorus RTX2080 SUPER 8G,在燈光效果上做了加強,超酷炫啊!超美啊!不過桌面亂了點,下次換電競桌再給大家欣賞欣賞,先藏一下!

NZXT H510i、H510 Elite 雖然也可直立安裝顯示卡,但安裝區域與強化玻璃間距還是 NZXT H710i 空間樂勝啊!若要安裝新世代 GeForce RTX Super 系列顯示卡(有燈效那種),建議直上 NZXT H710i 囉!

NZXT H710i幹「大」事,美型機殼也搞數位控制!

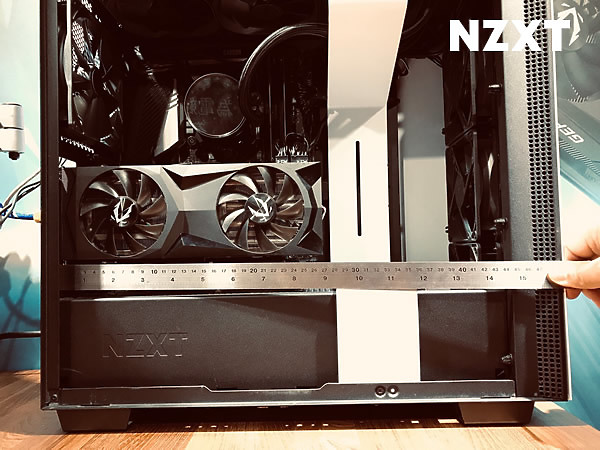

可相容顯示卡長度,前方未安裝水冷排前,即高達 413mm,安裝水冷排後還有 363mm,高階顯示卡安裝完全不是問題。

NZXT H710i幹「大」事,美型機殼也搞數位控制!

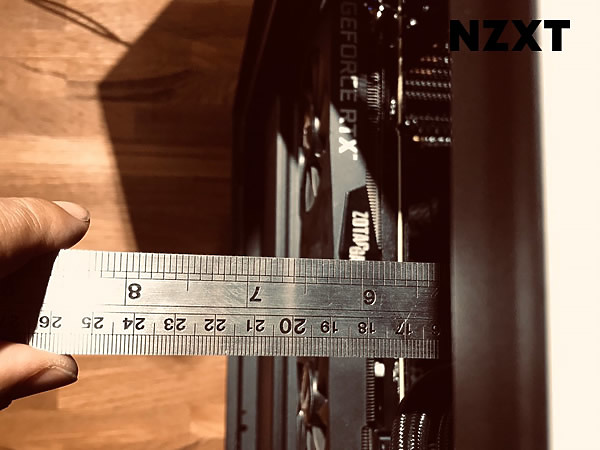

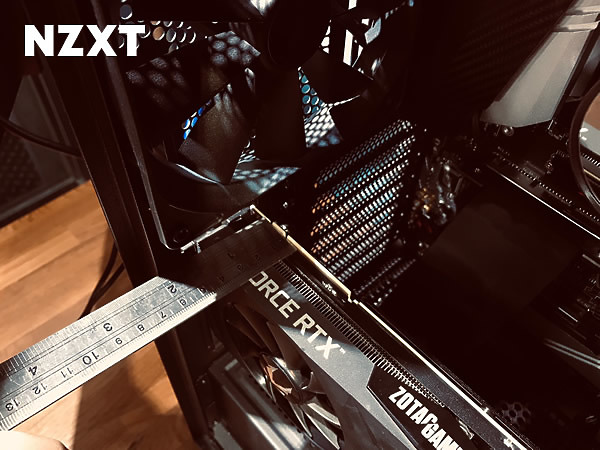

安裝直立顯示卡後量一下最近大家關心的溫度,先看看 NZXT H710i 在設計上,玻璃與顯卡安裝間距為 58mm,較自家 H510i、H5120 Elite 更為寬裕。

NZXT H710i幹「大」事,美型機殼也搞數位控制!

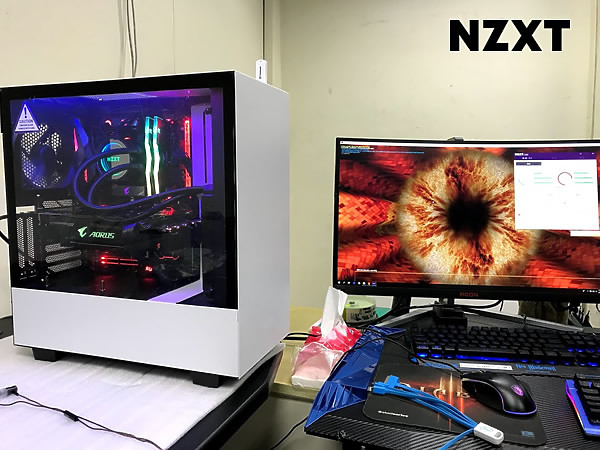

總聽到朋友說直立衰減訊號、散熱溫度有疑慮,個人使用上是覺得還好,順手作了點簡單燒機測稍後補上給大家參考囉!

NZXT H710i幹「大」事,美型機殼也搞數位控制!NZXT H710i幹「大」事,美型機殼也搞數位控制!
內部環境光

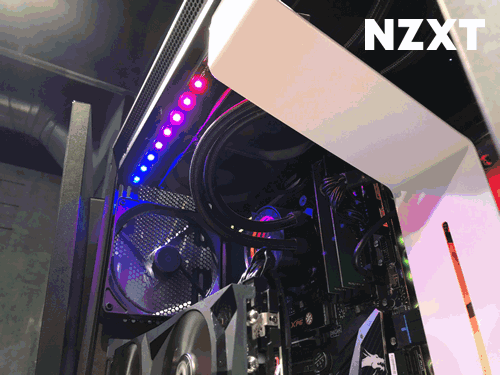

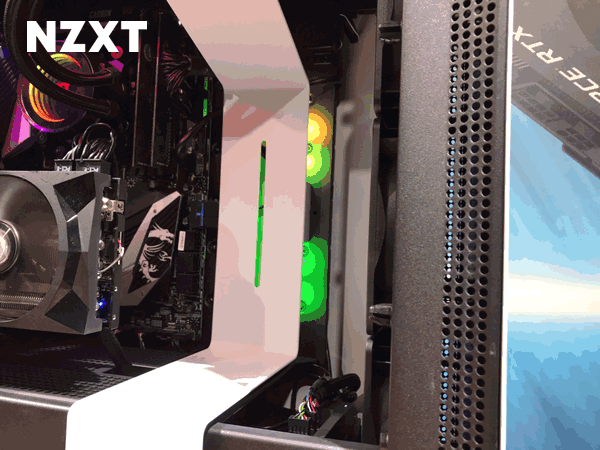

上方與支架後方都有燈條串接,接下來就看搭配環境光效果吧。


簡單測一下  "CAM "裡面幾種模式。


Spectrum Wave 私心覺得最搭啊!

NZXT H710i幹「大」事,美型機殼也搞數位控制!
NZXT H710i幹「大」事,美型機殼也搞數位控制!NZXT H710i幹「大」事,美型機殼也搞數位控制!
靈魂深處,NZXT CAM

一直是 NZXT 恩傑 產品主要發展核心,說是靈魂所在一點也不為過。前一版已經太好用,新版 NZXT V4.0 更是簡化了 UI 介面,讓玩家看得更賞心悅目。

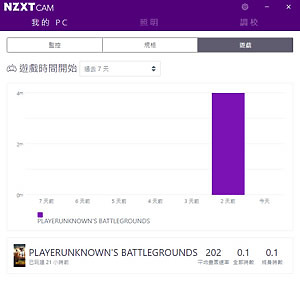

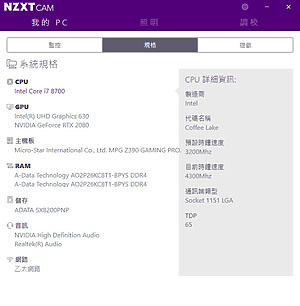

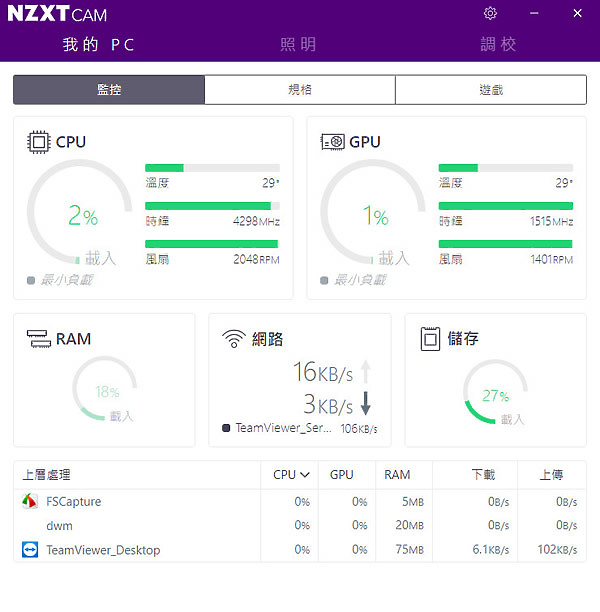

主頁籤分為我的 PC、照明、調校三個主要系統。我的 PC 內容更有監控、規格、遊戲三個分頁。監控就是即時狀態,規格為主機內容各組件,遊戲即紀錄曾使用遊戲紀錄。

NZXT H710i幹「大」事,美型機殼也搞數位控制!
NZXT H710i幹「大」事,美型機殼也搞數位控制!NZXT H710i幹「大」事,美型機殼也搞數位控制!
NZXT H710i幹「大」事,美型機殼也搞數位控制!

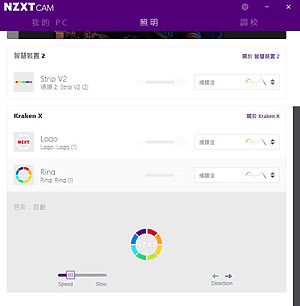

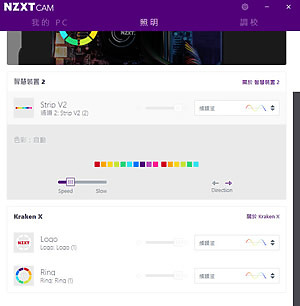

照明頁籤裡,只要是自家可發光產品都被歸納其中,可以看到 Smart Device V2 設定中有提到「通道2」,因為 NZXT H710i 內建兩組僅用到一組,另一組還可擴充,兩通道至多可擴充 4 組 Hue2 addressable LED 燈條,或 5 顆自家 Aer RGB 風扇。

水冷方面則主要在冷頭上多樣性變化,可單獨控制 Logo 或光圈(Ring)變化,變化項目超多,還可以調整光留速度、方向性等,有機會一定要來玩玩看啊!

NZXT H710i幹「大」事,美型機殼也搞數位控制!

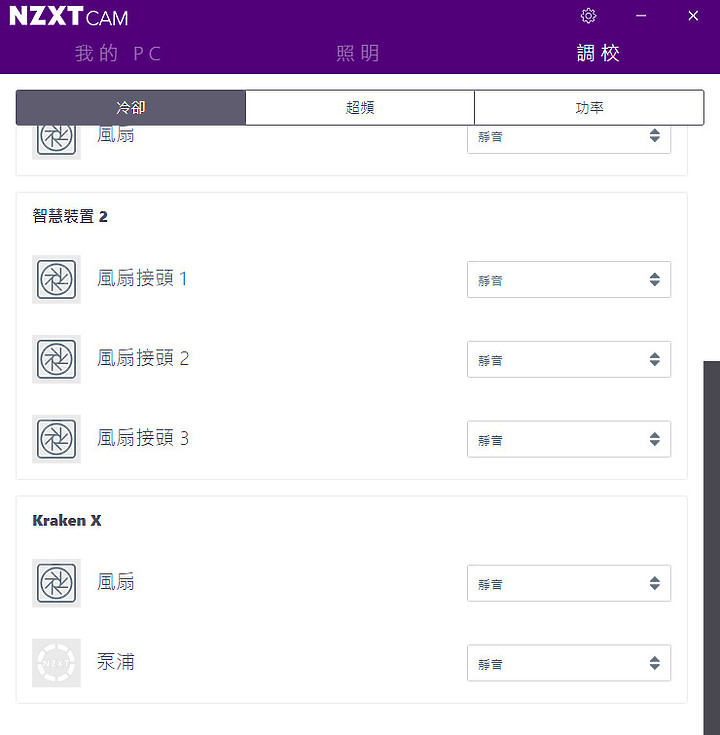

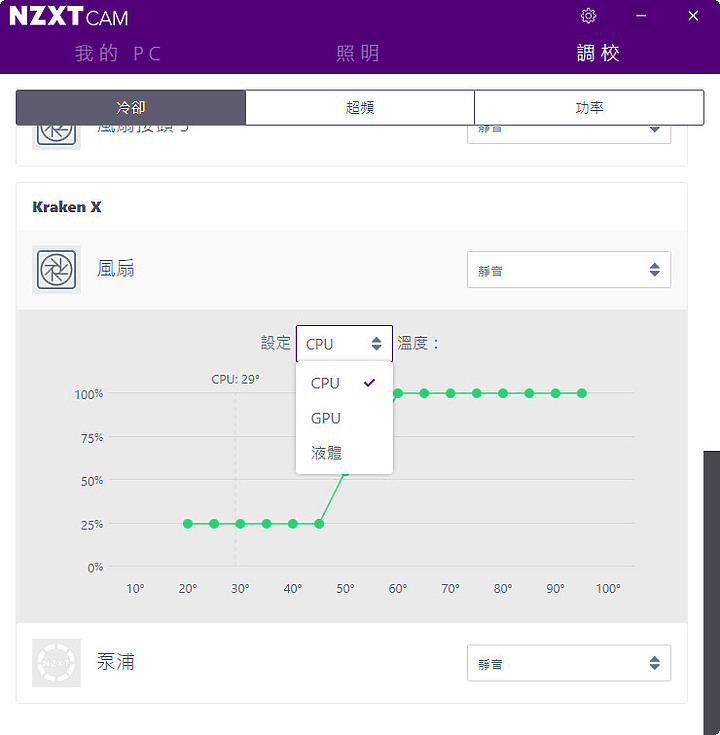

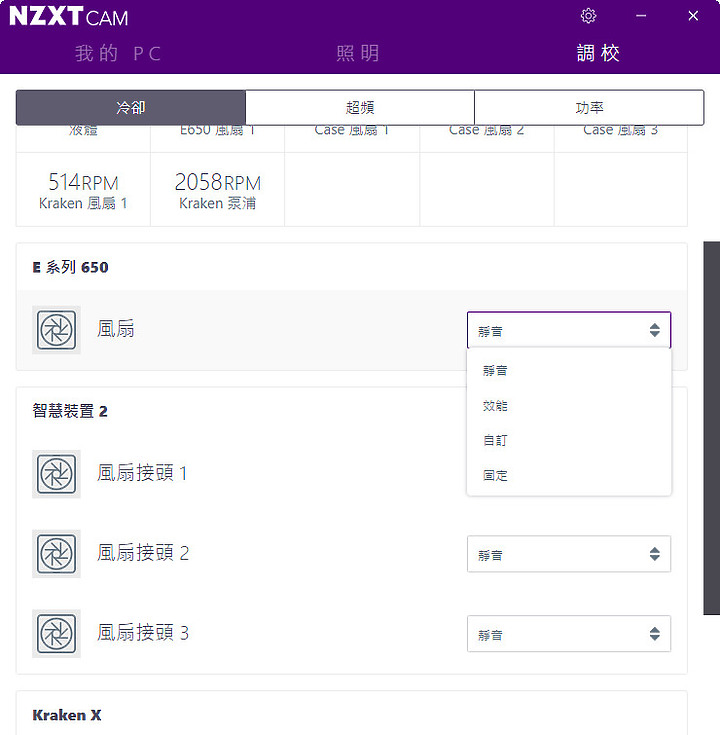

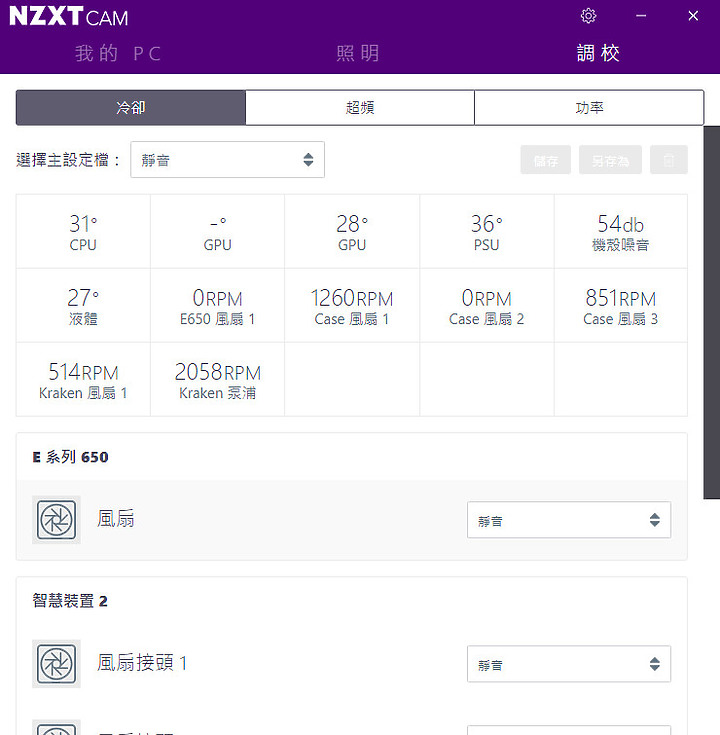

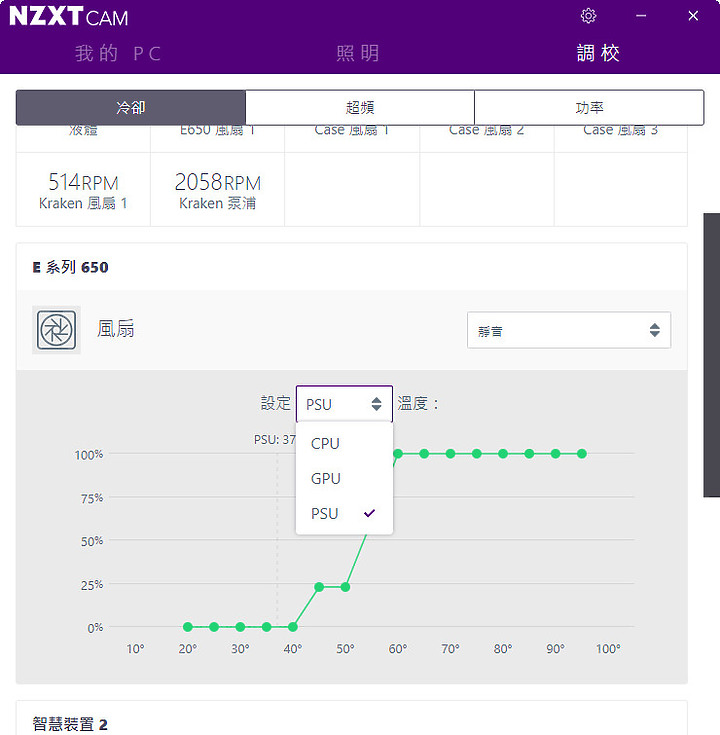

調校頁籤裡,冷卻選項應該是最多人玩,且也應該是最常動到的,畢竟效能上有關嘛。除了最基本水冷要調、風扇要調,有注意到嗎?連電源供應器也能調,這才是整體調整嘛!

可對應最主要發熱區域,也就是 CPU 處理器、GPU 顯示卡作感應式調整,水冷方面也可以對其中液體溫度做更敏感調配。

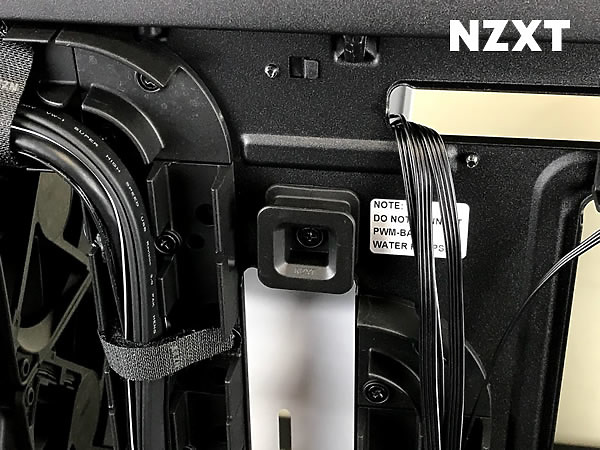

映入眼簾就有相關位置說明與風扇、幫浦、溫度、轉速資訊,風扇、燈條安裝時,請切勿互相串接,避免造成風扇過熱或其他故障發生囉!

NZXT H710i幹「大」事,美型機殼也搞數位控制!NZXT H710i幹「大」事,美型機殼也搞數位控制!NZXT H710i幹「大」事,美型機殼也搞數位控制!NZXT H710i幹「大」事,美型機殼也搞數位控制!NZXT H710i幹「大」事,美型機殼也搞數位控制!NZXT H710i幹「大」事,美型機殼也搞數位控制!NZXT H710i幹「大」事,美型機殼也搞數位控制!

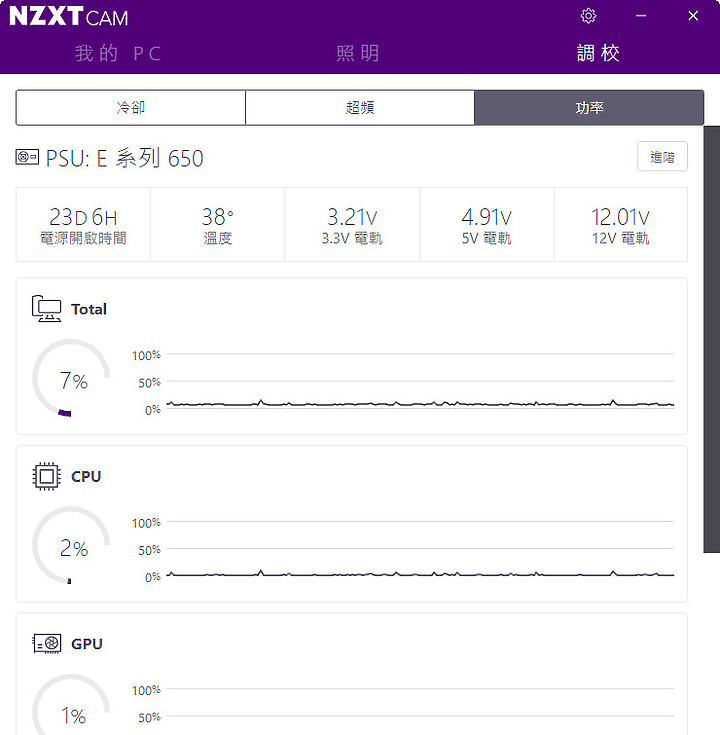

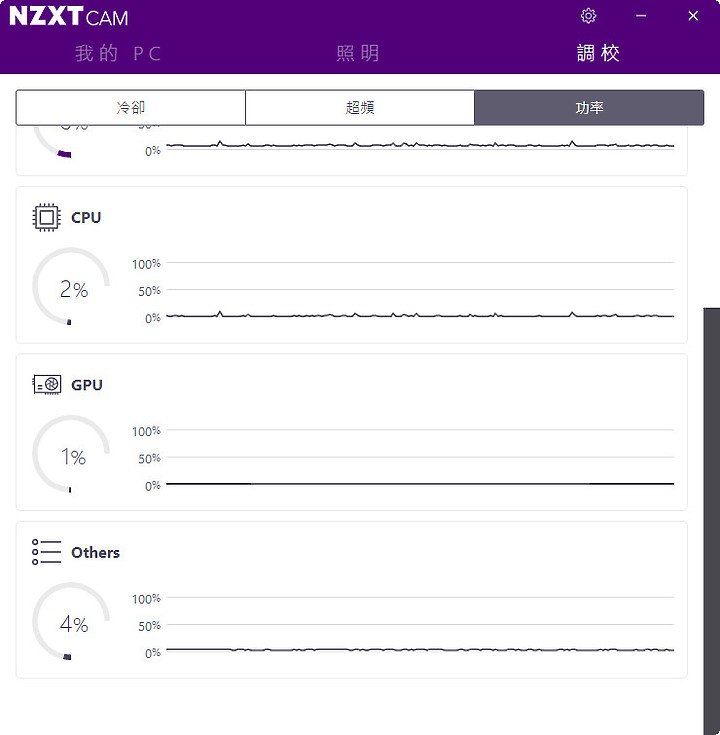

功率選項中,可看到主要 +12V (CPU、GPU)功率值變化,也能觀察其他 +5V、3.3V 以及整體(Total)電軌供壓。甚至於,NZXT E 系列數位電源還能見到電源開啟時間,這方面就是數位電源最棒地方!好比開車,買新車關心哩程數,買中古、二手車也相同關心,原因無它,新舊產品終究有耐用值問題,這裡也一併給玩家完整解決方案,可直接觀測在小時以上使用計量時間。

NZXT H710i幹「大」事,美型機殼也搞數位控制!NZXT H710i幹「大」事,美型機殼也搞數位控制!

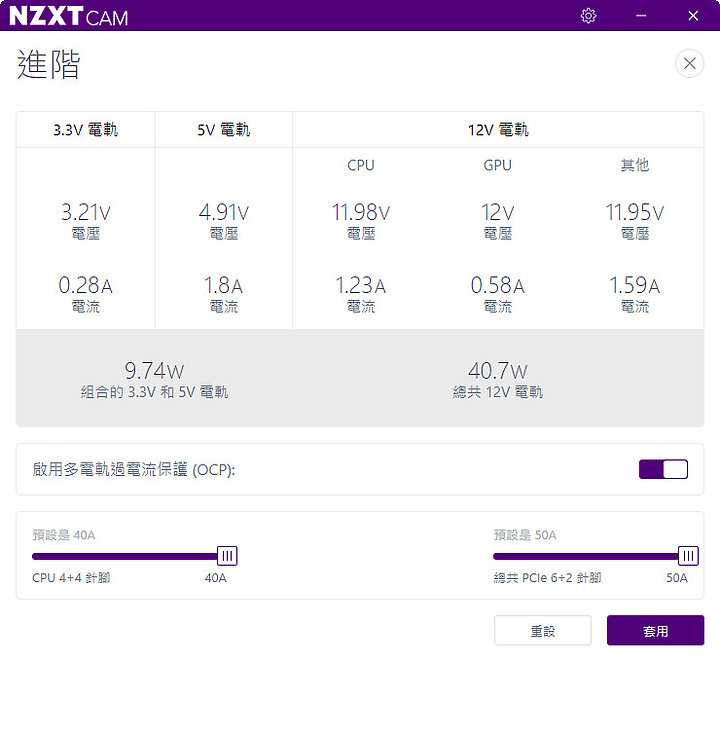

打開右上小小格「進階」還有秘密武器,就是可「啟用多電軌過電流保護(OCP)」,自行針對最容易有突波發生 CPU、PCIe(GPU)電流設定。以 NZXT E650 智慧數位電源預設最高分別為 40A、50A,相當安全啊!

NZXT H710i幹「大」事,美型機殼也搞數位控制!
雖然不是什麼可相容 HPTX 主板尺寸的機殼,不過在於空間利用上 NZXT 恩傑於 H 系列機殼展示出強大設計概念,可相容最寬 272mm eATX 主板其實也已經涵蓋將近 90% PC 使用玩家需求。上得了兩組 360mm 冷排,對於有雙 U 需求工作站也兼顧得到。更甚者還能串自家 G 系列產品,達到 "雙 U冷卻 "很是厲害!

顯卡站得起來、硬碟擴充也相同足夠矣,硬體方面還結合 IoT 物聯網概念,由 CAM 總控統包所有冷卻、燈效瑣事,連電源也一併管控得到,更甚連最新 USB3.2 Type-C 都給你,卻依舊是那樸實無華且... 具質感的那份從容,佩服佩服!

開箱完這顆 NZXT H710i 智慧數位機殼,目前已經移至【NZXT 展示服務中心】會議室中,想體驗 CAM、瞧瞧這咖神蹟(機),親自來一趟體驗抗抗啊!
