大容量的福音、低調奢華首選 InWin C200


前言

現今主流機殼大多數都以電競玩家為主旨,而樸實且以生產力做為出發點的機殼也逐漸變少。迎廣這次帶來的 C200中塔型機殼有別於自家其他款式偏玩家取向與創意造型,這款 C200而是回歸機殼最原始的本質。C200提供現今少見2個5.25寸空間與最大6個3.5吋硬碟與3個2.5吋硬碟存儲,前面板直接開孔增加進氣量的同時保持迎廣一貫的咬花、拉絲處理與鏡面標誌展現自家MIT的工藝、機殼其餘部分的蜂巢六邊形開孔沿襲一脈的設計語言。

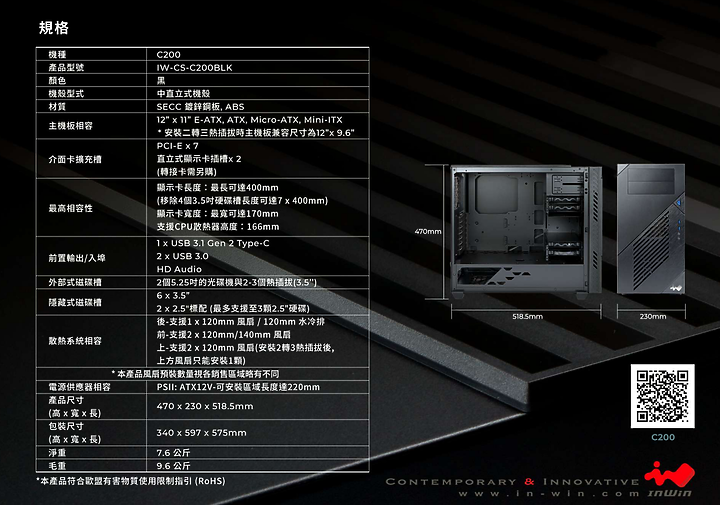

詳細參數如下圖:

開箱


C200採用迎廣一貫的大開口紙箱,紙箱開口印上對稱的C200標誌。


紙箱側邊標註機殼詳細規格參數,右上方則是機殼特點圖示。


外觀


機殼取出後第一眼心想:
2020年竟然還有如此純樸的機殼,不過這就是迎廣想要給用戶化凡從簡歸於實用的理念。

機殼前面板
機殼後方布局
機殼的前面板與後方IO、PCI插槽一覽。


C200前面板為多層塑料射出製作,從上到下的咬花、拉絲、鏡面這3種不同表面處理,展現迎廣製造設計工藝。

霧面咬花的5.25吋
進氣與IO的拉絲處理
鏡面的標誌

上方2個5.25吋擴充採用霧面咬花處理,除了日常使用的光碟機外,亦能使用熱拔差接架提供擴充功能。中間進氣與前置IO部分是金屬拉絲處理,與霧面咬花的上部產生視覺上的反差。IO部分由上到下分別為:USB 3.1 Gen1 *2、MIC、AUDIO、USB 3.1 Gen2 Type-C *1。右下方一角低調的鏡面迎廣標誌,讓用戶從上到下檢視前面板時讓人眼睛為之一亮。

7+2的PCI插槽
MIT保證
PCI插槽除了標準7個之外,還提供2個直立PCI插槽供擴充子卡與額外接口使用,在下方標籤上彰顯迎廣機殼引以為傲的台灣製造。

正面
背面
C200的側板捨棄以往迎廣面相電競玩家的玻璃側版慣例,前後都採用主打實用內斂的鋼板。

上方固定螺絲
下方防摔落溝槽
開闔方式維持迎廣的一貫的做法,把上方兩顆手轉螺絲轉鬆後往外拉即可,下方的溝槽可以防止側板跌落。

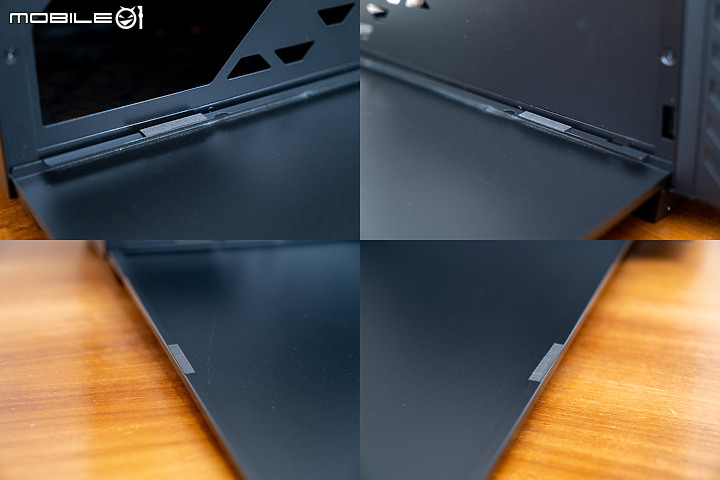

側板四周都有吸震橡膠減少摩擦與震動。

上蓋正視
上蓋後視開孔
上蓋卡扣
移除上蓋
機殼頂部採用薄型斜紋開口的五邊形蓋板增加機殼上部線條不至呆板,同時也減少使用大型上蓋產生額外高度,增加對不同辦公桌的相容性。而蓋板向後開孔使向上風流往後方排還兼顧一定的防落塵能力。上蓋僅需從尾巴處向上扳並向後拉即可拆下。上方支援從內安裝2個12cm風扇,官方表示若使用5.25吋熱拔差轉接架,可能會使靠前第一個風扇無法安裝,用戶可能要自行斟酌使用。

機殼底部濾網
濾網側邊抽出
底部蜂巢結構進風口
吸震腳墊
機殼底部有一片大面積濾網防止灰塵進入,由於下方腳墊為了穩固前後貫通封死,故有別於其他機殼為側邊抽出。抽出濾網便能看到貫徹整個迎廣設計語言的蜂巢開孔。非傳統硬塑料的緩衝膠墊,具有一定型變能力與彈性。


內構

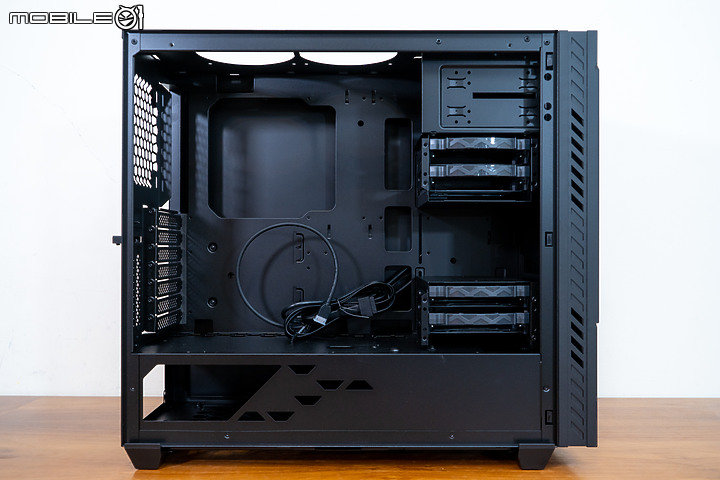

內構一覽。

前面板卡榫
打開前面板
前面板拆卸步驟比較複雜,需要卸下前後側板並按開兩側的3個卡榫後才能前卸下。
卸下時須注意IO線材是連接前面板上,請小心卸下避免側板拉扯線材。

前置風扇罩
保留鎖點
支援12/14cm風扇
風扇罩卡扣
風扇安裝位置與其他機殼與眾不同的地方在於利用外掛式風扇罩把風扇安裝位置前移,風扇罩支援 2個 12/14 cm風扇安裝,只需從下方按下卡扣即可卸下。這種方式保證內部硬碟架空間且使風扇更接近前面板開孔增加進風量。風扇外移安裝的同時保留內部的風扇鎖點,可用於日後不同需求用途使用,例如:拆掉硬碟架的水冷安裝。

前側開孔
上方CPU線材開孔
底部IO線材開孔
顯示卡走線開孔
機殼走線開孔還算充裕。CPU走線部分只有開右上方1個;為了避免與硬碟走險干涉,機殼隔板位置有開用於顯卡走線的開孔;下方IO接口走線的位置也打上蜂巢開孔呼應機殼底部。

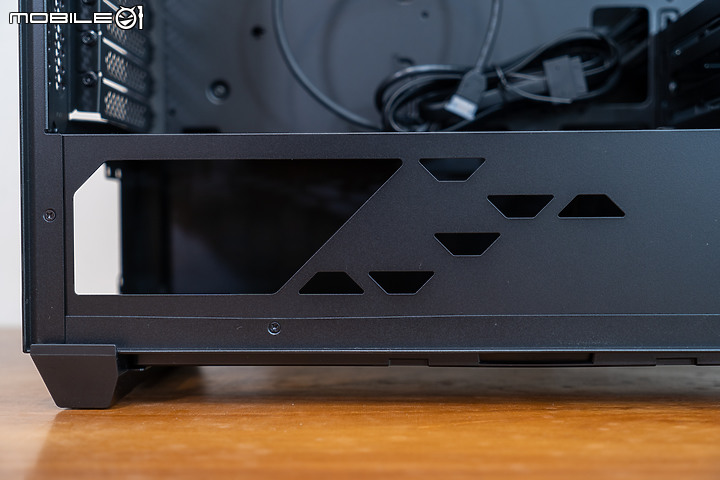

電源位置亦有梯形裝飾的展示開孔。

上置硬碟架
下置硬碟架
硬碟架後方開孔
前方硬碟架分為上下兩區分別能裝2顆3.5吋硬碟,可以閃開超長顯卡的安裝。透過硬碟架看到後方並非完全簍空,有針對硬碟接線位置開孔。


硬碟架除了3.5吋之外亦能安裝2.5吋硬碟,而上頭也印上迎廣標誌。

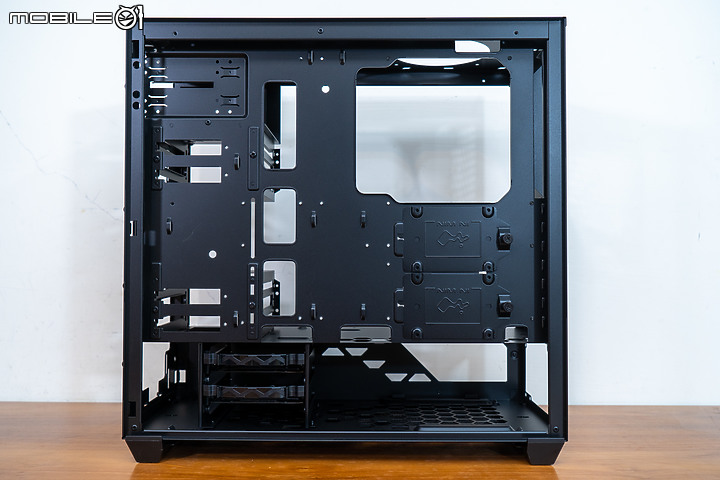

翻到背面來看後方空間運用。

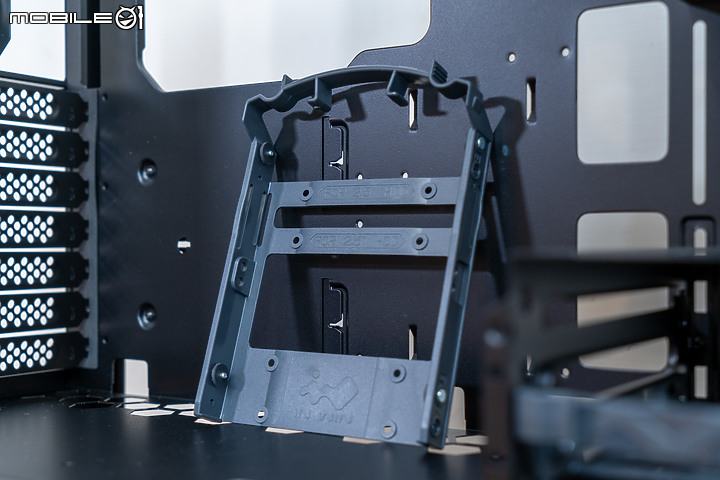

2.5吋硬碟架
3.5吋硬碟架
大家都很熟悉的 2.5吋安裝位置,2.5吋硬碟托盤上也有印上迎廣標誌。下方電源艙的 3.5吋硬碟架,與前方硬碟架一樣能裝上2顆3.5吋硬碟,如果有注意到會發現前後硬碟托盤顏色不同,會在安裝的環節做說明。

完整擴充
拆掉上置硬碟架
拆掉下置硬碟架
拆除電源艙蓋板
C200另一個賣點是正面可拆卸硬碟架增加對多顯卡與一體式水冷支援,可以隨時依照用戶需求做改變;前方的電源遮罩也能拆下幫助整線與後續清潔。

完整狀態
拆除硬碟架
背面部分,電源艙下方硬碟架也能透過拆除一片支架增加對電源長度的相容性。

上置硬碟架鎖點1
上置硬碟架鎖點2
背面鎖點
下置硬碟架鎖點1
下置硬碟架鎖點2
下置硬碟架背面鎖點
正面硬碟架螺絲位置如圖所示,按照順序是先上方硬碟架後再來才是下方硬碟架。而電源艙硬碟架拆除只需拆卸顯卡走線孔與機殼底部各1顆螺絲,參考上方相關位置照片即可。

USB接口
開機線
音源線
前方IO的線材,由左到右分別是 USB 3.1 GEN1 19PIN、USB 3.1 GEN2、 POWER SW、POWER LED、HDD LED、HD AUDIO。


迎廣一貫精簡的配件包內容物,分別是顯卡支撐架、束帶、螺絲、銅柱、安裝說明QR CODE卡。


走線與安裝

此次零件規格如下
CPU: INTEL CORE I9 10980XE
MB: ASUS X299 DEULXE
RAM:KLEVV BOLT DDR4-2666 8G*4
GPU:ASROCK 5700XT TAICHI
SSD:SAMSUNG PM981 512GB
HDD:SEAGATE 7200.12 500/1T若干
POWER:INWIN PL-750W
FAN:INWIN SIRIUS ASL120 *3
CPU COOLER:THERMALRIGHT TRUE COOPER

零件配置為了避免一堆人吐槽我在這裡說明一下,記憶體使用閒置一旁的KLEVV BOLT;顯卡部分由於公板GTX1080與RTX2080TI上水冷還要拆太麻煩,索性就拿朋友弄來的ASROCK 5700XT TAICHI;CPU散熱器選用TRUE COPPER只是很久沒讓它出來曬太陽XD。

27cm
39cm
電源區標準長度是27 cm,拆掉硬碟架最大可以來到39 cm,空間算是十分充裕。

2.5cm
3.8cm
背線寬度在2.5~3.8 cm之間。

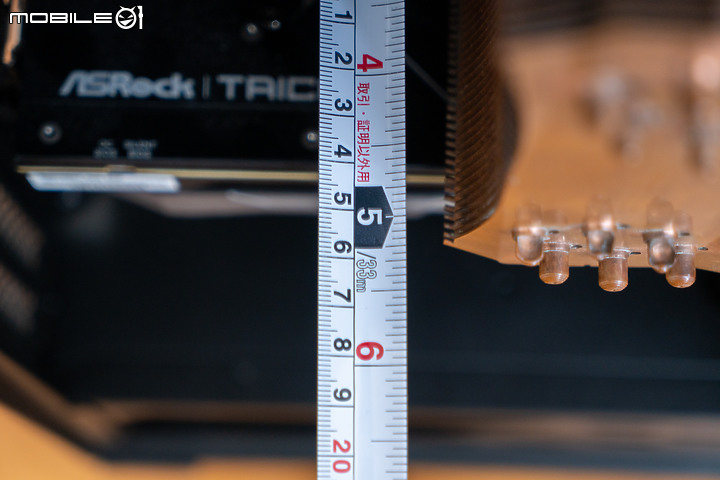

CPU散熱器最大支援到16.6 cm。

風扇罩與風扇
安裝如圖
走線凹槽
風扇罩與ASL 120風扇。首先把風扇裝上風扇罩,風扇前置安裝的緣故,在罩子邊緣有凹槽提供走線。

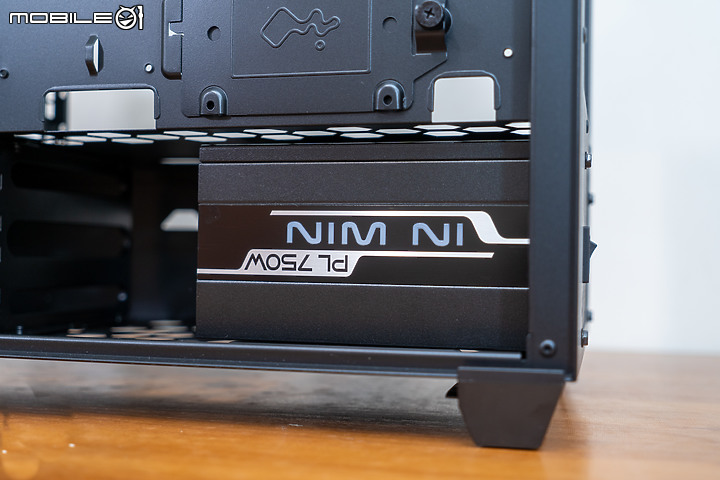

裝上電源供應器,當然還是建議先接上所需線才會方便許多。

正面比較
側邊比較
內構部分有提到前後3.5吋硬碟托盤顏色不同,差異在於硬碟安裝的方向不同,且托盤提把也預留接線位置,這方面迎廣真的十分細心。

上置硬碟架
下置硬碟架
隔艙硬碟架
6個3.5吋硬碟全上插好插滿,不過其中一個SATA供電被我拿去接5V ARGB控制器惹XD。

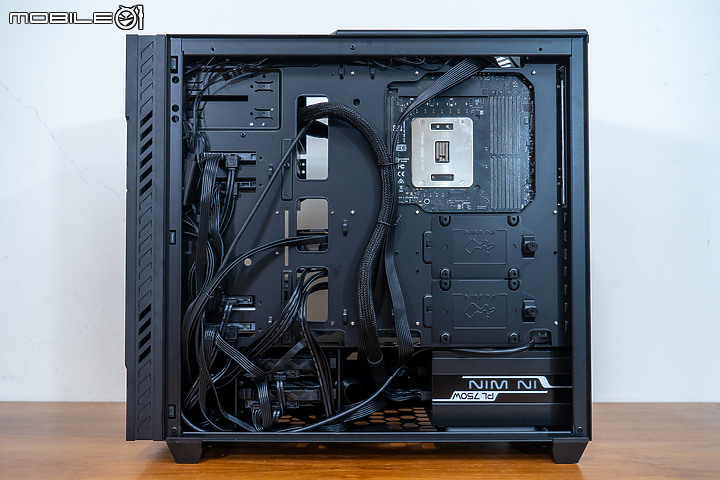

大概整理一下走線不至於凌亂。

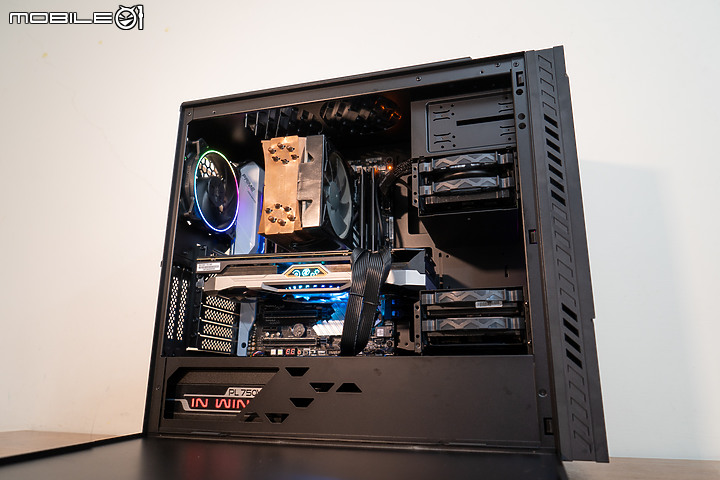

完工

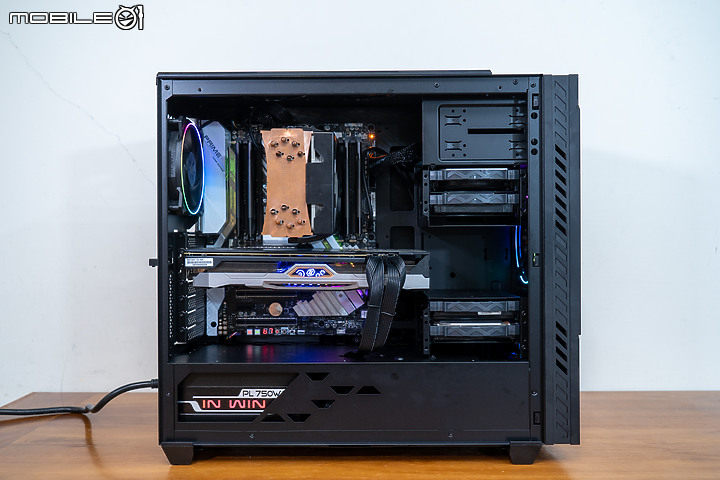

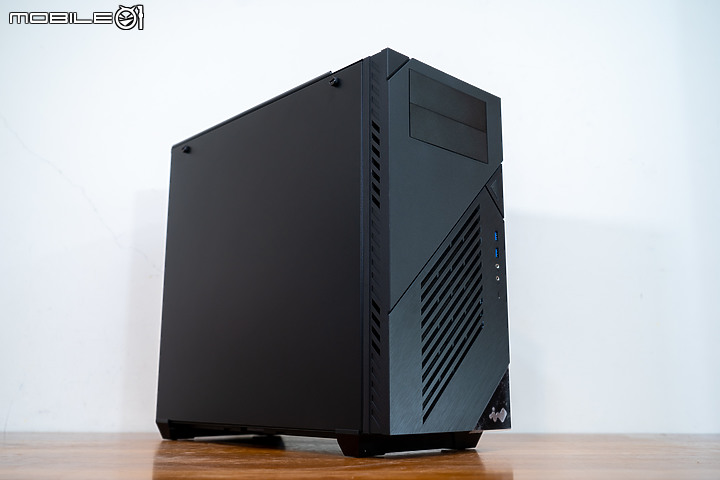

完工正面照。

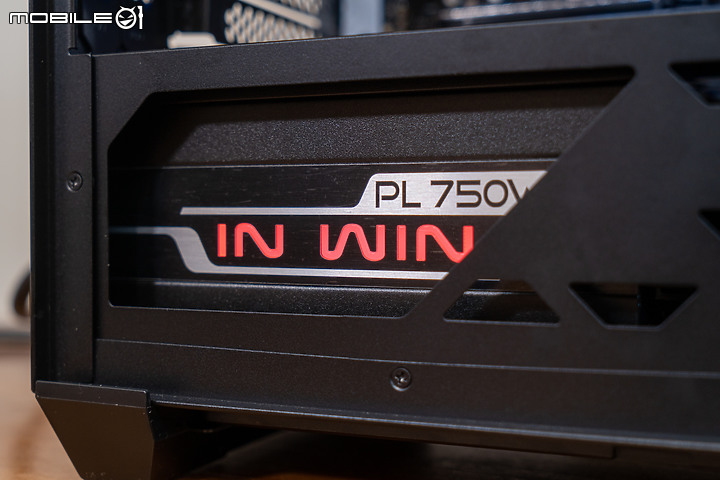

電源艙開孔可以看到PL-750W的發光效果。

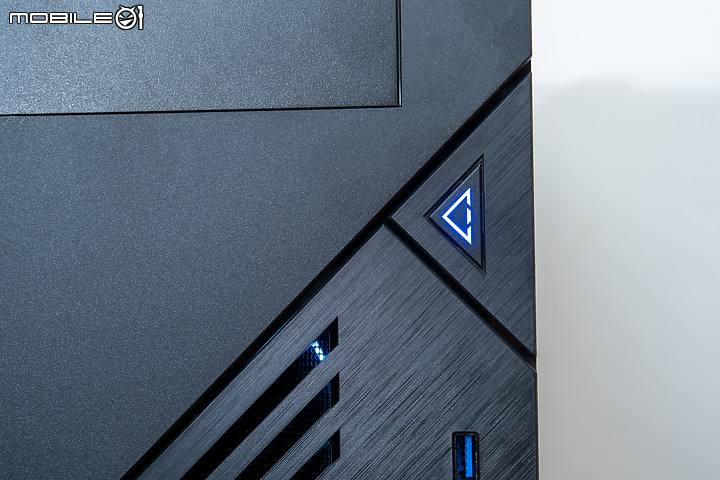

電源鍵在啟動後會發出藍光。

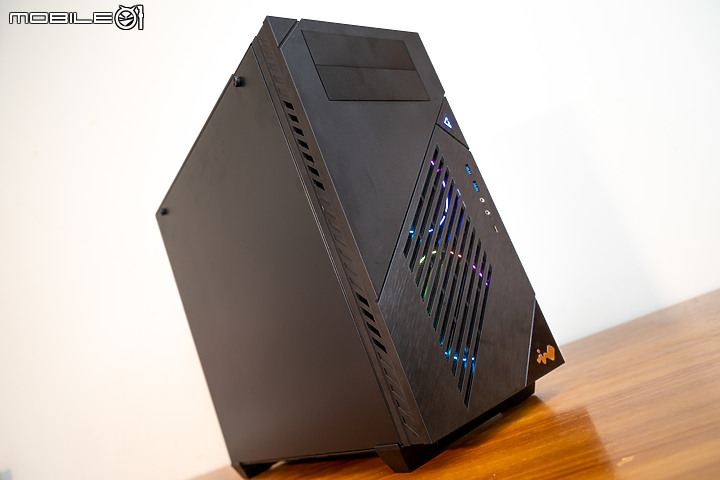

側版蓋上去後只剩下前面的進氣口有RGB燈效,如果想要更低調甚至連RGB風扇都不要了,接下來是一些成品照供各位看官們欣賞。



總結

迎廣這款C200中塔機殼前面板多層次表面處理的工藝與上蓋的斜切紋路,相對於兩側樸實的側板起到點綴的效果,有種低調奢華的美感。向前移動的風扇位置充分利用前面板內剩餘空間,讓內部有限空間的安裝區塊展現高度硬碟擴充能力,保留的5.25吋區塊為光碟機/熱拔插需求的使用者能多一個選擇。比較遺憾的是,C200目前沒有預裝風扇要另行購買,而IO排線鎖在前面板上讓安裝過程需要謹慎一些避免線材拉扯。
