[測試]舊瓶裝新酒的 保銳 新自由 400w 模組化電源供應器

小弟最近又要賺外快幫同學組電腦啦
沒辦法 囧...都快畢業了只好把電腦公司的打工給辭了
相信 大家都會選零組件啦~但是呢 總有一個東西是一般人最迷惑的就是 電源供應器 POWER啦!
所以 選電源供應器對不僅對我來說是個難題對很多人應該也是吧!
所以 今天小弟幫我同學挑了一個.........新酒裝舊瓶的...Power來用啦!


噹噹! 保銳的 新 自由系列! 通過80 PLUS 認證



自由 的英文名稱



雙 PCI-E 6+2 跟標示規格為400W




好熟悉的包包




方面把沒有用的線收納起來的 專用收納包
其實也可以當隨身工具包用



一組 三接頭 S-ATA電源



以及綜合的 2 S-ATA + 2 PATA 電源


跟一組 3 PAT 電源 的 模組化電源線




明確的防呆接口 不會有插反的問題產生



採 單線 雙 PCI-E 6+2 pin 電源線 可以減少模組化電源線的數量



同樣也有防呆




本體出來啦 咦?! 這....這怎麼這麼像魔族 不過狼大說明此POWER內部為魄族電路追加模組化電源構造



主機板的 電源 跟 CPU 供電 採用原生式接頭



有明確方向標示的防呆接頭 就這樣 箭頭對箭頭 插下去就對哩




這個是 魄族 跟 魔族 開始才有的 下凹式 導風設計 可以避免風切聲造成




相關輸出規格



通過 HI-POT 高壓測試絕緣度

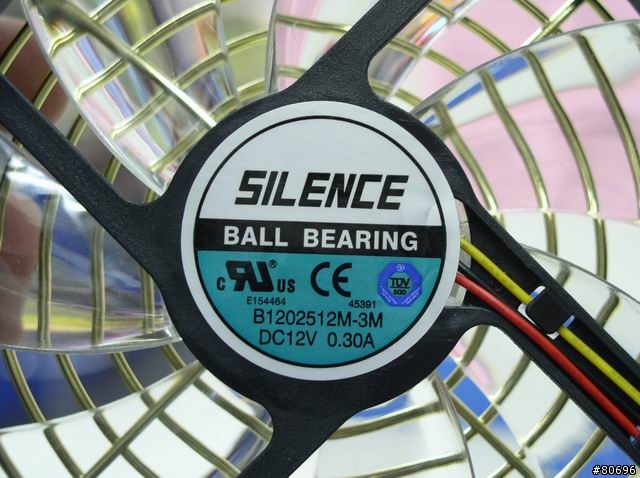

拆啦拆啦~~ 保銳子公司生產的 雙滾珠風扇



採用 pwm 控制風扇


內部一覽


一次濾波部分採用整塊獨立電路板 並增加大面積的電路強化負載能力


電路板背面沒有特別用絕緣膠片保護


採用 防爆式保險絲有用熱縮套管包覆保護


APFC電路部份
主動式PCF電路會將整流後電壓提升至380V左右的穩定高壓直流讓功率調整因素讓值接近於1
之後會由一次側的PWM電路轉換成高壓電流送入主變壓器這邊做處理

交流全波整流器部分 周邊元件皆有套上熱縮套管防止短路
橋式整流器因為屬於低瓦數負載不高則沒有使用散熱片



採用日立 220uf 400V 大電容 來作主要濾波



採用 跟海韻M12用的一樣的CM6802BHG控制晶片 將以前需要單獨用一塊電路子版來作控制迴路
直接用一顆晶片取代



[修正]這邊套在電晶體上的是磁芯 避免發生寄生震盪導致晶體燒毀


然後就通過主變壓器 採兩顆 分離式處理 電源輸出



[修正]輸出部分電容採用
香港商CEC國際控股有限公司/高雅電解電容器有限公司的電容
(標示為JPCE-TUX , JPCE-TUR , JPCE-TUL , JPCE-TUT)



電路板部分可以看見非常工整的220電路 以及強化輸出負載能力的敷錫


模組化輸出子版上面也可以看見強化輸出的電路


好一個接地直接跟螺絲連接 導到機殼上面


這邊有作強化跳線 增加負載輸出的能力


+3.3V部分有一條測壓線 來作電壓偵測


 模組化 真省力阿 ...三條就接好了



就這樣 露出一個頭


插上去 來做檢測



這是我的恐龍妹 請他幫我拿一下好了 開機測得電壓為12.17V

測試平台

CPU E7200 OC 3.0G
GA-EP45 UD3R
ASUS 9800GT
SE250G
WD500G
SE160G
自由 400W

OCCT 測試圖
















可以看見 電壓非常的穩定 只有小小的濂波而已

優點
1.採用模組化線材 並且有防呆指示不會插反
2.此POWER是魄族版本加上模組化設計 所以風扇也採用新版雙滾珠風扇並且有特殊的導風溝槽設計
3.採用魄族的新電路設計 改掉舊版自由的斷電缺點問題
4.電路背板部分再輸出敷錫強化輸出能力
5.模組化擴充子版也有敷錫強化輸出能力
6.通過 80 PLUS認證 代表著有一定的高效率輸出以及省電


缺點
1.一次濾波電路板背面沒有使用絕緣膠片
2.輸出的線材接頭少了點

謝謝收看
