求 CN-DV1800T RGB 腳位圖

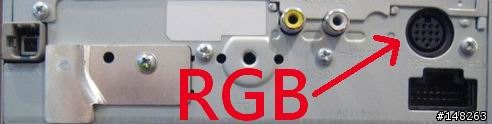

最近想把我那小小的6.5" RGB螢幕啟用
一直找不到 CN-DV1800T 的 RGB腳位定義

求 CN-DV1800T RGB 腳位圖

我的螢幕有定義的線路維

R 一條
G 一條
B 一條
RGB- 一條
GND 一條
RGB-SYNC 一條

不知道如何接到1800T 13PIN的線組......

救狼唷~~~~~~~~~

2008-02-19 11:45 #1

文章關鍵字

CN-DV1800T RGB 腳位圖

hp_chiu

87分

樓主

hp_chiu

個人積分：87分

文章編號：5038586

hp_chiu wrote:
最近想把我那小小的6...(恕刪)

再來一篇自問自答

哈~

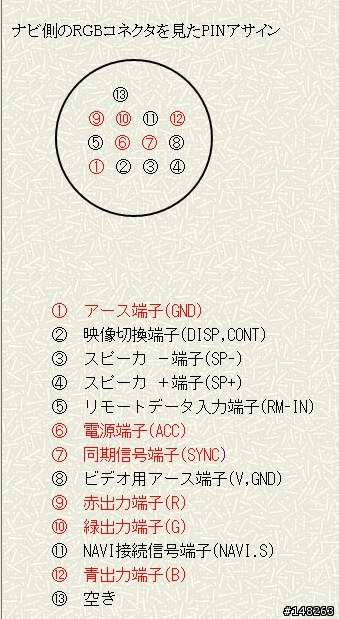

圖以主機端表示

有解了

資料來源:
http://www.mirai.ne.jp/~mukai/navi/dvd.htm

路人炫

10分

3樓

路人炫

個人積分：10分

文章編號：30893222

請問13支腳的定義都一樣嗎????
影像訊號(連花接頭黃色)要接那2點
小弟需要另拉一條av用的線給另一台塋幕
原廠不提供腳位定義,也不接受付費拉線

eddydnd

191分

4樓

eddydnd

個人積分：191分

文章編號：30910059

導航機RGB插座左邊第二個黃色插座就是AV端子輸出,如果你的MONITOR本身有AV輸入端子,買一條AV線就可直接接上了,導航機上第13PIN定義是空接但實際是接到地,你的螢幕應該是這樣接就可以WORK:

MONITOR NAVIGATOR

R => R
G => G
B => B
SYNC-RGB => SYNC
GND => GND

以上是我的原廠趴趴熊螢幕的接法,給你作參考
