我的土炮折疊車研發

P516701

20分

11樓

P516701

個人積分：20分

文章編號：26898684

設計圖看起來力矩的承受度還不錯
但是成品在BB處好像會承受極大的剪力
請小心^^

lejiteyu

33分

12樓

lejiteyu

個人積分：33分

文章編號：26899044

期待下次的研發!!

PS:跟設計圖出入還真大

Wsnwsnwsn

20分

樓主

Wsnwsnwsn

個人積分：20分

文章編號：26900322

一般2.0碳鋼焊條，自己動手焊的，很簡單，一開始也是焊得亂七八糟，砂輪機打磨半天，後來買了液晶變色電焊面罩後，左手可以空下來拿焊條補填料，現在電焊焊薄管1.5一1.0t都不會破，效果直逼MIG焊。

track950

6分

14樓

track950

個人積分：6分

文章編號：26900502

Wsnwsnwsn wrote:
一般2.0碳鋼焊條，...(恕刪)

打樣用tig焊接有比mig方便吧?
............................

Wsnwsnwsn

20分

樓主

Wsnwsnwsn

個人積分：20分

文章編號：26901966

第一台已經是兩年前的事了，至少鋼管車沒問題，下次搞一台鋁合金的車架看看，其實竹子或木頭的也可以，自行車只要前叉頭管上管不斷，轉軸不斷，座管不斷，曲柄不斷後叉不斷，鋼絲不斷，煞車線不斷，就會安全，車子側向力大部份給前輪可以轉彎給抵消，若是把前輪固定像練習台一樣，騎車抽車才知會不會太軟，其實我騎車抽車都沒軟的感覺，應該沒有大家的疑慮。本來想買tig焊機焊車架，但家裡有小孩怕鋼瓶危險，而且在四樓屋頂施工，鋼瓶扛不上去，所以採用電焊機最簡單，只是要除焊渣較累，這裡分享的只有研發過程，不能廣告或推銷所以想看更多的得自己找找。。

jacky123456789

31分

16樓

jacky123456789

個人積分：31分

文章編號：26907504

Wsnwsnwsn wrote:
土炮研發摺疊自行車步...(恕刪)

感覺強度令人擔心...

Wsnwsnwsn

20分

樓主

Wsnwsnwsn

個人積分：20分

文章編號：26908085

市場上都還沒銷售哪來的擔心強度不足?強度會不會不足是研發人的課題呀.不是消費者的問題呀!.要推出時一定找專業代工廠代工生產.一定上自行車安全測試機測試.送專業機構SGS測試.外加保險.消費者購買時一定在產品完全沒有疑慮時.先生請您放心!在討論區不能打部落格有興趣者請自己找找網誌了解

allen5009

13分

18樓

allen5009

個人積分：13分

文章編號：26910814

Wsnwsnwsn wrote:
市場上都還沒銷售哪來...(恕刪)

期待你的車上市!
加油!

Wsnwsnwsn

20分

樓主

Wsnwsnwsn

個人積分：20分

文章編號：27528084

再放一些土炮研發作品給大家批評指教
想要研發一台低跨車架.
特色:方便女生或小孩.老人家方便上下車.
折疊後可推行方便推行進大樓電梯.
到室內放置車輛以把手支撐地板.減少自行車佔用空間

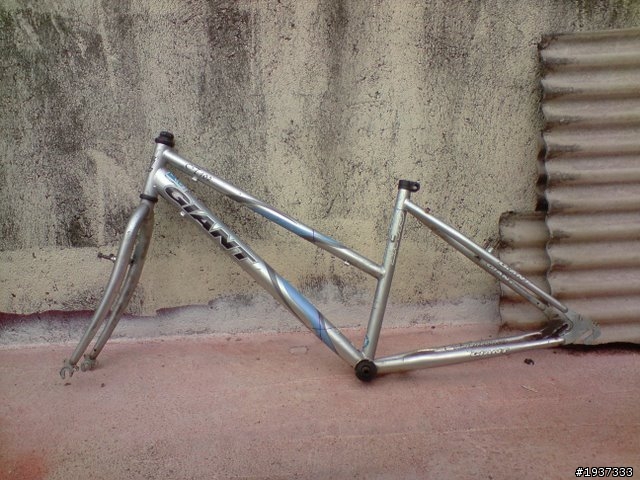

首先去回收場找狀況不錯的腳踏車低跨型

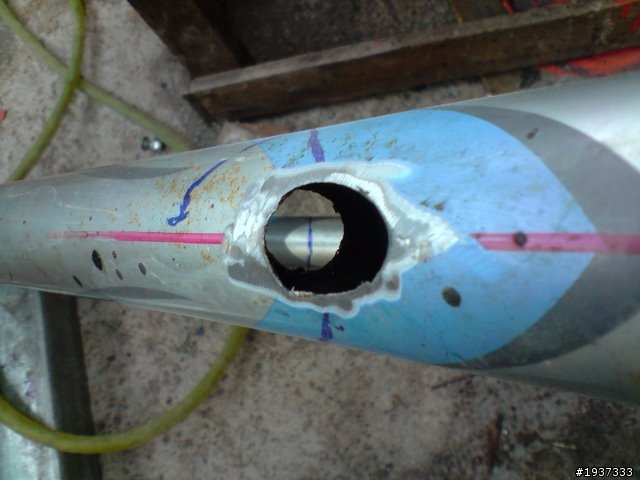

找到兩輪軸中心位置標註鑽孔

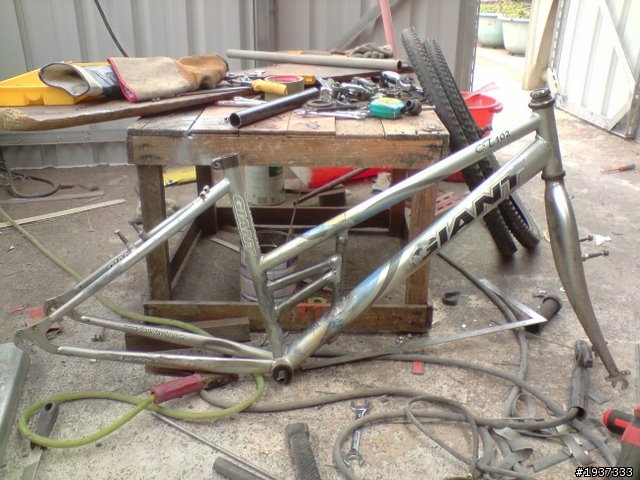

焊接上轉軸

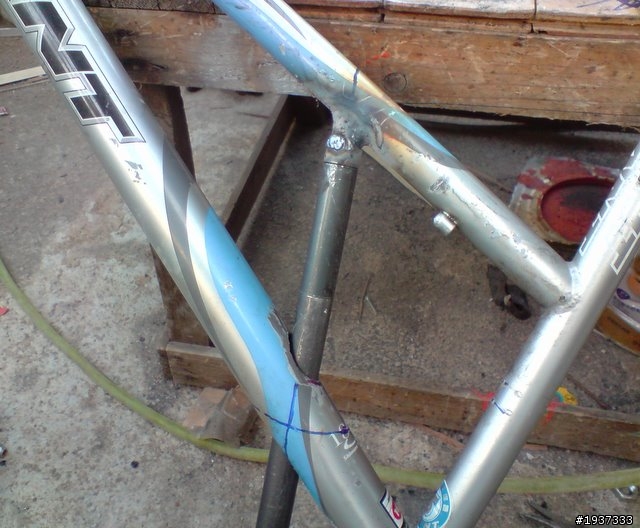

焊接上補強管

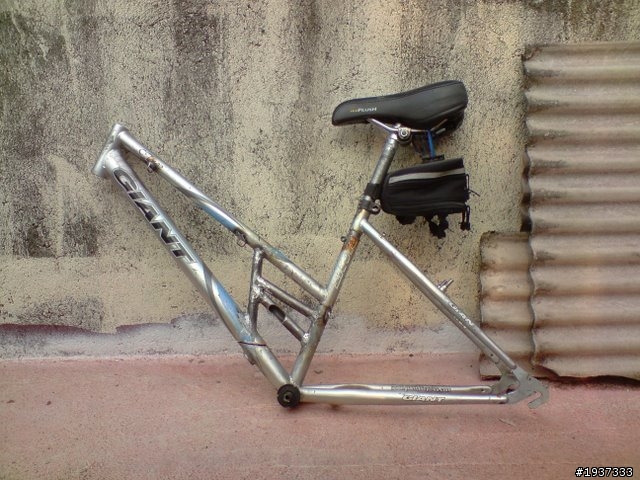

焊接管束切割車架

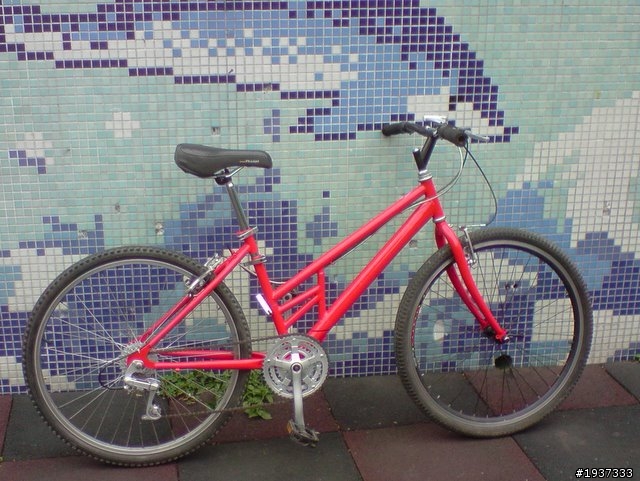

噴漆組裝零件.F26低跨摺疊車款完工(展開)

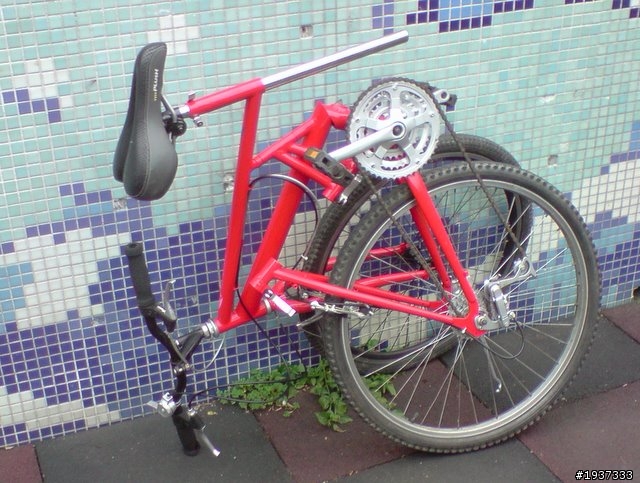

F26 低跨推行(摺疊)

Wsnwsnwsn

20分

樓主

Wsnwsnwsn

個人積分：20分

文章編號：27678091

再放一張設計圖.請大家指教.因為還在練兵修改尚未生產.

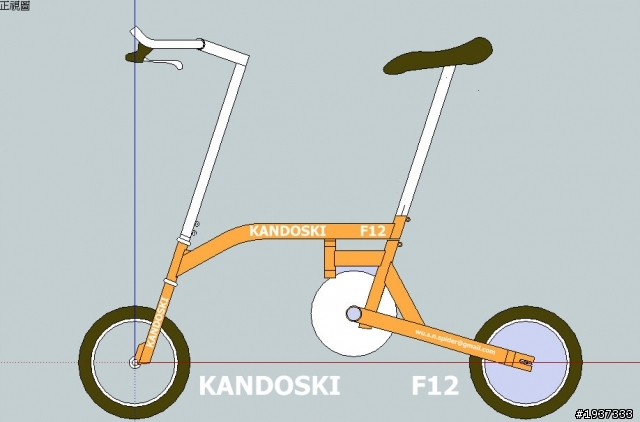

F12 推行折疊自行車改版設計圖

小跑車12"輪徑*1000軸距*52T*10T單速飛輪

直徑0.29M*圓周3.14*齒比(52/10)*每分鐘60下*60分鐘=慢騎時速17Km/hr

自行車專用道運動健身.平路快騎每分鐘90下=17*1.5=25.5Km/hr

上橋.上坡下來牽車時速3公里
