walkman1 wrote:
哦哦要注意一下PCB...(恕刪)
噗~現在才看到您有說可以幫忙...
小弟住新店，不過最近比較閒了，方便的話我可以帶過去找您幫忙解救一下
個人積分：665分
文章編號：10201971
個人積分：3分
文章編號：10202802
個人積分：665分
文章編號：10210684
個人積分：0分
文章編號：10232098
個人積分：3分
文章編號：10285513
個人積分：3分
文章編號：10299346
個人積分：76分
文章編號：10302134
大螢幕對我這視力嚴重不佳的人來說, 真是不錯
燈光真是有跟沒有一樣, 還裝了紅光..好醜
昨晚就先拆了它, 準備也來改造一下燈光
剛好手中有之前廠商送我的白光樣品,就拿來改變一下
這LED是側光型的,所以焊接點跟一般的有些不同
因為本來的是在長邊的兩側發光,中間亮度會有所不足
所以我也改變了原來的發光點, 我裝到碼錶的正上方,並改用了四顆LED
我先將LED四顆黏在反光片上, 如圖的紅圈處所示
再將反光板及電路板裝上, 上面還是會有空間的, 不怕不夠焊接
結果手中的漆包線早已用完忘了補貨,只好等下午再去買細漆包線回來焊接了
等焊好後再回來補圖
攝影是瞬間生命的延伸 ..http://www.wretch.cc/blog/topman99
個人積分：76分
文章編號：10309127
利用小開關去切換,這樣就去除了亮燈時間太短的問題了

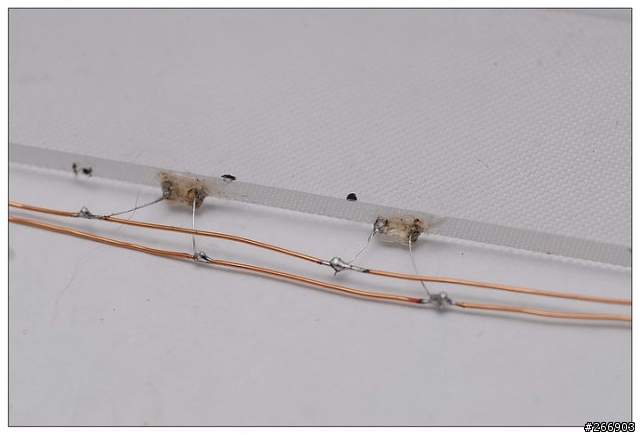

首先接上面的工作,先將LED的正負端各接上髮絲般的接線
(這是利用一些家中剩餘的材料線去抽出來的線芯)
並且先測試是否都有焊接準確,最後上AB去固定(比快乾膠穩固)
再來就是接上正負極的漆包線,漆包線本身有絕緣作用
只要將要上錫的地方刮一下,就可以上錫了
然後正極一條漆包線, 負極一條漆包線,這樣就行了
完成後, 再測試一下有沒有焊接好
第三道,就是將開關焊上
我是在外殼的正上方用烙鐵挖出一個開關可以裝下的洞
然後再拉線到正負極
一樣的,裝好一部份就再測試有沒有問題
到目前為只都還很正常
最後放上機板,並將正負極的線,接到電池的正負接點
這時我量了一下,邊緣的地方是不會被接觸彈片所碰到的
所以盡量靠邊緣焊上線
整個組裝起來,因為是用烙鐵挖的洞,所以洞口滿大的
所以用AB膠去固定開關, 並且有防水滲進去的效果
最後當然就是要來張正面照片了...最終完成品
扣除買料的時間, 大概花了兩個小時才弄完
但是, 整體的爽度就是無價了......
整體費用如下
碼錶: 240
開關: 5
LED: 免費
AB膠及漆包線....不到2元
以上.....報告完畢.......
