[分享] DIY尾燈閃爍電路圖-補完成圖、影片..2/20

508分

11樓

個人積分：508分

文章編號：10213398

74HC 系列可以用於 2V 以上你選的IC 可以用.

例如飛利浦 74HC14
supply voltage: MIN. TYP. MAX. 2.0 5.0 6.0

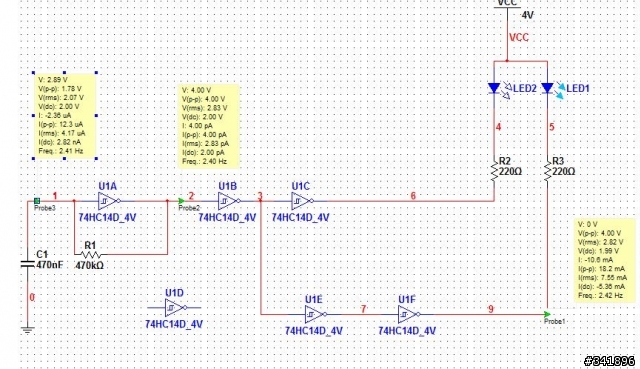

LED 閃爍紅藍交替點亮

電路如下
史密特觸發電路轉態準位不盡相同所以需要調整電阻 or 電容
電阻改大 or 電容改小可以減緩閃爍速度
反之加快閃爍速度

模擬電路使用 470K ohm 電阻跟 0.47uF (470nF) 電容得到的閃爍頻率是 2.5 Hz 左右

先預祝你成功!!

MAX-阿維

636分

樓主

MAX-阿維

個人積分：636分

文章編號：10214546

jsyemail2 wrote:
74HC 系列可以...(恕刪)

非常感謝前輩的指導，但是因為本身不是電子科出身
這種電路圖實在有些艱深，又網路上查詢電路圖閱讀的資訊都是簡單介紹

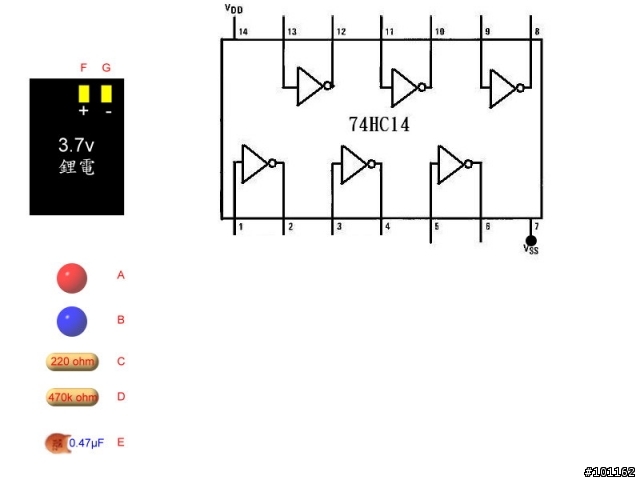

不太清楚這種IC的表示法如何皆，紅色的數字代表IC的接腳嗎？

有在重新畫一張圖，可以請前輩幫忙連連看，告訴我英文代號跟數字如何接嗎？
例：A接C接到4...之類的。

萬分感謝！^^

MAX-阿維

636分

樓主

MAX-阿維

個人積分：636分

文章編號：10214552

布丁布丁 wrote:
我是買2隻手電筒來改...(恕刪)

可以請教您是如何修改這隻手電筒內部電路，使其可以使用紅色LED的嗎？
因為看您發表的文章DIY蠻多款LED燈的，想必前輩也是愛DIY的專家～
在麻煩您撥空回覆，謝謝^^

jsyemail2

508分

14樓

jsyemail2

個人積分：508分

文章編號：10216930

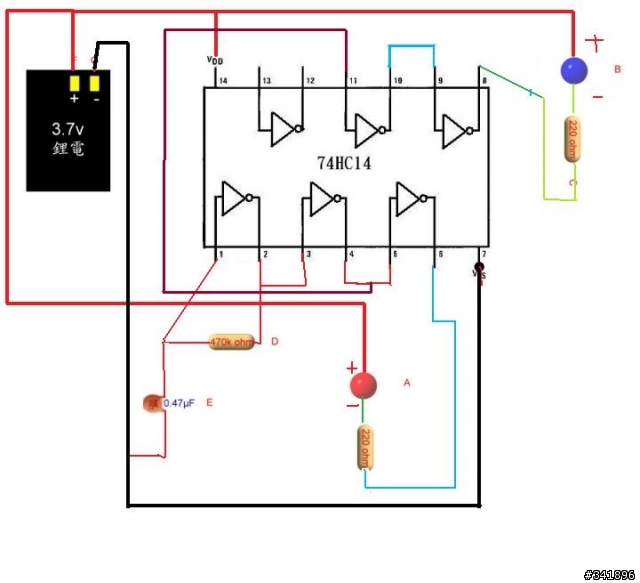

小畫家畫的有點亂

仔細看就知道跟我先前畫的其實差不多先前的電路只是沒有把IC 的VCC GND ( 電池的+ - ) 畫出來而已.
順帶一提藍光LED 順向偏壓比較高. 如果你覺得藍燈不夠亮 . 就把限流電阻 ( 220 歐姆) 換小一點的.

布丁布丁

35分

15樓

布丁布丁

個人積分：35分

文章編號：10217621

MAX-阿維 wrote:

可以請教您是如何...(恕刪)

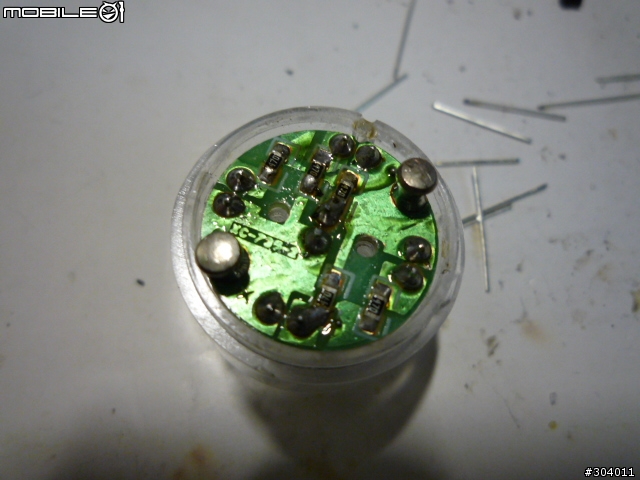

不用改內部電路直接換即可.這隻可以夠驅動.

MAX-阿維

636分

樓主

MAX-阿維

個人積分：636分

文章編號：10260965

jsyemail2 wrote:
小畫家畫的有點亂

...(恕刪)

今天有畫了一張簡化版的，可以在麻煩前輩幫我看一下，沒問題我就要開始製作了！

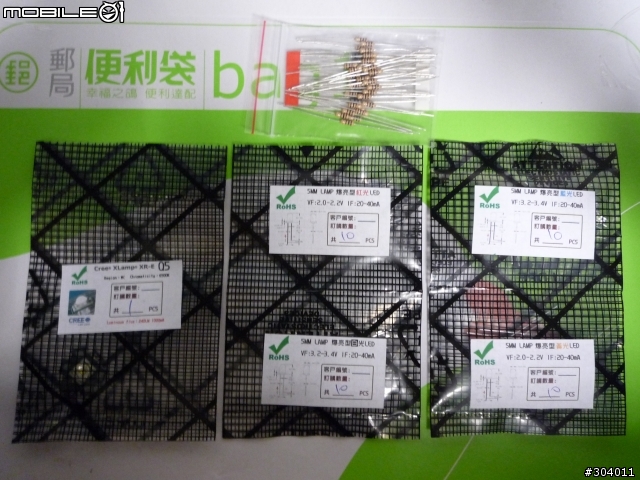

至於電阻的部份，我看我買LED的資料

紅光切入電壓2.0～2.4V，限流25～40ma
藍光切入電壓3.2～3.8V，限流25～40ma

所以我想說，藍光就不加電阻，讓他吃鋰電的3.7V，然後紅光我的計算如下：
(3.7v-2.2v)/0.025=大約60歐姆，但是因為要並聯五顆，而只用一顆電阻，所以
我用1w的，應該沒問題吧？

布丁布丁 wrote:

不用改內部電路直...(恕刪)

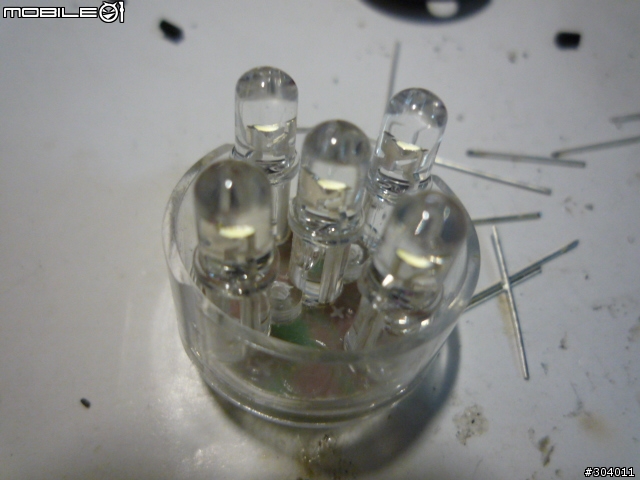

所以您直接把紅色LED焊上去換掉原本的白光，不會燒掉嗎？如果可以
我也來試試看...

布丁布丁

35分

17樓

布丁布丁

個人積分：35分

文章編號：10277579

MAX-阿維 wrote:

今天有畫了一張簡...(恕刪)

直接把紅色LED焊上去換掉原本的白光，不會燒掉.

netboy99

192分

18樓

netboy99

個人積分：192分

文章編號：10278011

台南車友可以參考一下
靠近01總部永華路路頭附近有家汽機車百貨(這樣應該沒有廣告嫌疑吧)
裡面有賣紅藍交叉閃爍的燈...大大小小都有
最便宜的不用100元...
比較貴的大概300元左右就有了...
樓主要不要去參考看看
唯一的缺點就是電源供應要12V
要用更彽電壓的電源可能要會自己修改電路了....
個人認為如果DIY能力夠...
應該可以去弄組回來修改就可以用的很開心了

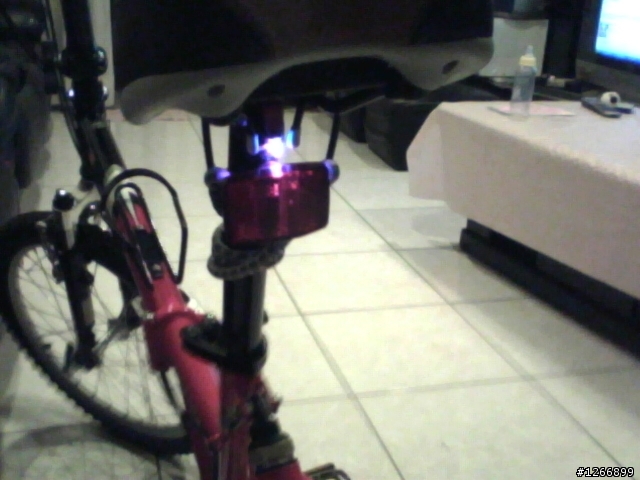

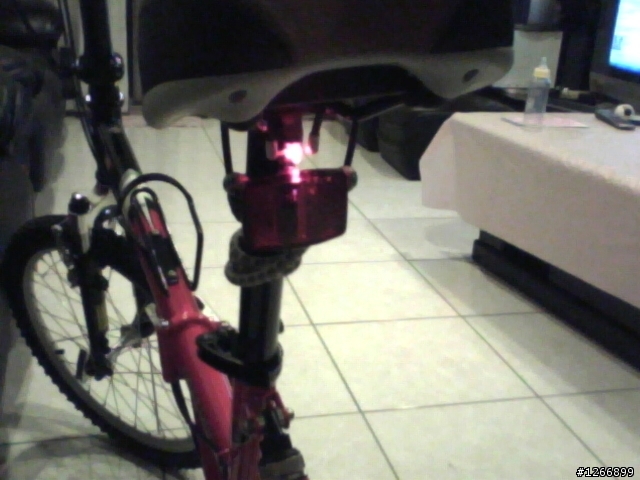

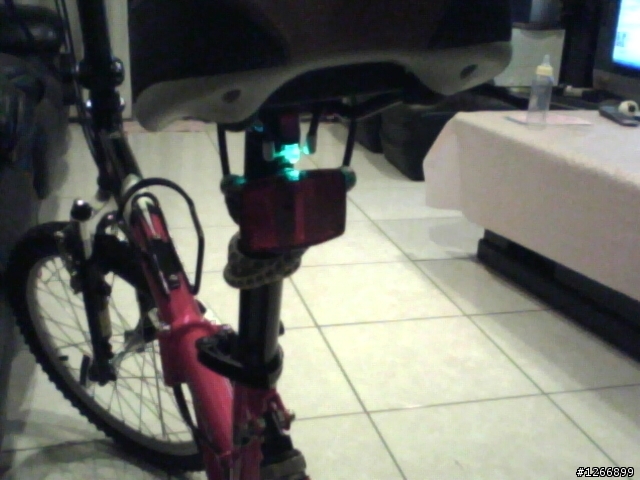

今天去弄了個交叉閃爍的只花了68元幫女王做了個DIY版本的方向燈組
還在測試中....
