嗯嗯,瞭解!謝謝老朽指點,再去買一捲PE模窄版厚一點的,讓電池絕緣做的更好(我現在是有先包一層買東西裝在箱子裡面的氣泡袋在最內層,再來就是原本電池裡面店家用的厚紙板,然後再放入便當包),我有白色的瓦楞板,有空也會換上,這樣比較安全,

嗯嗯,原來功率計是用串的,難怪左右各有正負兩條線,這樣我下面做的那條1對2的線,剛好可以拿來接電壓指示表用。我昨天也去掏了一顆,現在正在廣州集散中心!!(第一次掏,也做了些功課,希望一切順利)

liang909 wrote:
1.到日用品或五金賣...(恕刪)

生活樂趣築夢未來

liang909

1684分

樓主

liang909

個人積分：1684分

文章編號：51573999

fugcs wrote:
這樣我下面做的那條1對2的線,剛好可以拿來接電壓指示表用.....

功率計、電流表都用串，且大電流，線要粗短，所以就直接串電池與控制器間，做記錄用(自行車的黑盒子)
電壓表用細線接就好了，而且為了簡化接線，直接併接到"電顯"配線，若無電顯，則接到電門線上就可以了。
PS.前貼補了圖，請回頭再看一下。

fugcs wrote:
再來就是原本電池裡面店家用的厚紙板

盡量別用厚紙板或瓦楞紙，因為它一受潮會漏電，甚至會炭化變成導體燒了起來

kalinka520

1141分

3203樓

kalinka520

個人積分：1141分

文章編號：51576576

老朽大，請問我有一顆10A ，24v的店員供應器PSU用來充，24v-6.6Ah，實際28，5v 鋰三元電池組,請問是不是要串1個1N5401二極體，才能限制電流，我看還有廠商用鉛酸進階版充電器來充鋰三元電池組,看到好像就有串一顆1A的pico fuse

liang909 wrote:
功率計、電流表都用串...(恕刪)</bloBckquote>

longgu

7分

3204樓

longgu

個人積分：7分

文章編號：51576707

kalinka520 wrote:
請問是不是要串1個1N5401二極體，才能限制電流...(恕刪)

限制电流最好不要用二极体(二极管),因为二极体的热效应是正反馈的,就是一旦电流过大发热,阻抗会下降,导致电流增大,引起发热增大,使得阻抗进一步下降,电流进一步增大,...直到烧毁.

电阻的是反的,发热会导致阻抗增大,就没有这危险了.

liang909

1684分

樓主

liang909

個人積分：1684分

文章編號：51578444

longgu wrote:
限制电流最好不要用二...(恕刪)

整流二極體不能限流吧!
限流最好用恆流源電路：

拜LED光源之賜，現在具電壓調節功能之限流模組已經很容易買到
ps.以電阻做限流，只適於固定負載(如三線供電表頭改二線供電)或實驗時當保險絲用
充電器用電阻限流並不適宜

kalinka520

1141分

3206樓

kalinka520

個人積分：1141分

文章編號：51579625

老朽大，請問電子零件編號，剛google一下，有2sc1815,用電晶體的線性區？，但是r1,r2,齊納用幾V的？

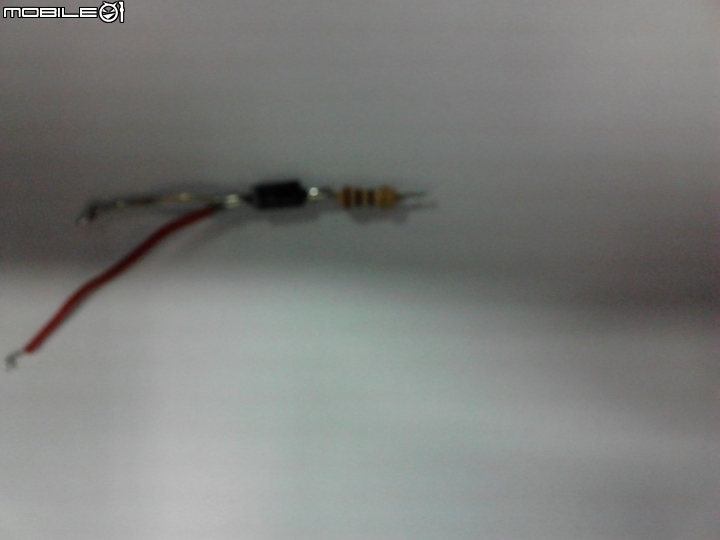

十多年前的無線話機裡的鎳氫電池充電線路裡有一10歐姆的電阻串一二極體

liang909 wrote:
整流二極體不能限流吧...(恕刪)

liang909

1684分

樓主

liang909

個人積分：1684分

文章編號：51580814

kalinka520 wrote:
老朽大，請問電子零件編號

電晶體，手邊有什麼就用什麼
正電源用NPN，負電源用PNP
電流大小看封裝耗散功率(再加散熱片)

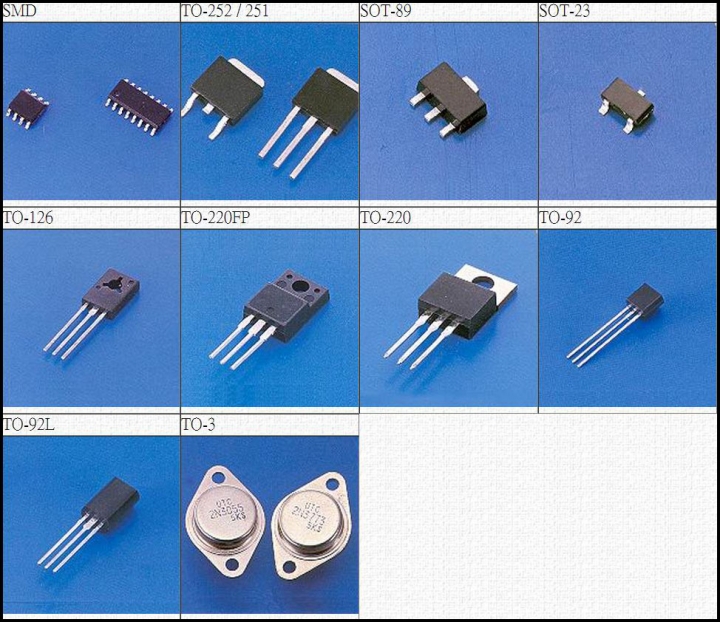

像TO-3的3055/2955，至少可耐5~10A
齊納可用一般整流二及體代(反正順向都約0.6~0.7V)再用R2調電流(可用可變電組調)
R1是穩定用，影響調節範圍(3055/2955可用0.1~0.5歐姆)

還有，十幾年前是鎳鎘不是氫吧
而且鎳鎘通常都充到燙燙的，電動工具也一樣
時代不同囉

又：有了鎳氫後，普遍充到電池打嗝為止請爬文

longgu

7分

3208樓

longgu

個人積分：7分

文章編號：51580952

kalinka520 wrote:
老朽大，請問電子零件...(恕刪)

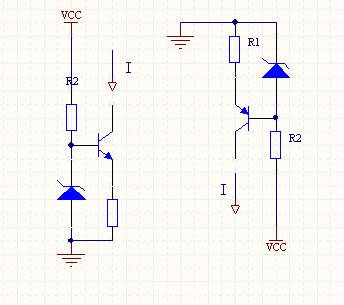

简单分析啊, 用朽大文中左侧电路为例:

假设ZENER稳压为VD, 则R1(图中漏标)上电流为:
(VD-0.7)/R1
该电流约等于Ic.

R2上电压差为 Vcc-VD, 假设三极管的放大倍数为Beta, 则通过R2的电流为 Ic/Beta, 所以
R2 = Beta*(Vcc-VD)/Ic

---------------------------------

举例来说, 如果要求Ic=100mA, 则:
if VD=5V ==> R1=43 欧姆
B=30 ==> R2=2100 欧姆

---------------------------------

注意:
1) 电阻是有误差的, 不是标2100欧姆就是2100欧姆的,要挑/调
2) 43欧姆100mA电流功率有0.43W, 小功率电阻会烧.

3) 如果Ic 是安培级电流,需要用大功率三极管, 要注意大功率三极管个体之间差异会比较大,
i) 三极管 be 之间压降可能在0.3~0.7V之间
ii) Beta 超过30的不一定好找
iii) 散热
iv) 电阻也要相应的挑合适的功率

水开始深了,我要下潜了...
