腳踏車改電動助踏車DIY實作記

albertmsi

57分

921樓

albertmsi

個人積分：57分

文章編號：43512866

從第一樓逐一翻到92樓, 沒扒皮的只找到示意圖,

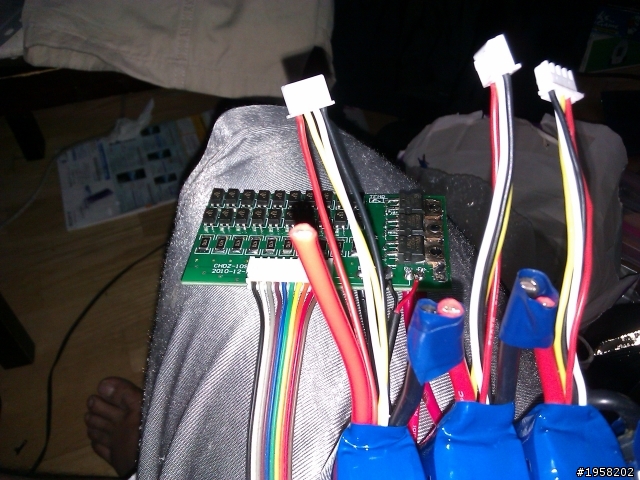

看完似懂非懂, 我了解是這樣的, 原本以為細紅的不焊,黃白黑黃白黑黃白黑的焊(第十條不知), 但看示意圖後應該是黑色不焊,然後依序白黃紅白黃紅白黃紅(B1~B9),第10條由第4顆扒皮的正極(粗黑B+), 另外拉一條細線出來,對嗎?

小弟用快接接粗紅&粗黑線,如下:

如果小弟的理解沒錯,就要開始焊囉. 可是有一個疑問, 朽大5/1幫小弟焊在保護板的線路

跟小明網頁上的好像不一樣

有點給他頭昏,請朽大指點迷津回報你

新控制器跟LCD今天裝了試,沒有買到XT60母頭, 把舊控制器的3 PIN母接頭減下,換在新控制器上, 以便接電機的公頭(XT母頭買到再改), 結果一試, 電機聲音好大, 嚴重的是,後輪離地會轉(聲音大),但有時會沒反應, 落地後不動,或動的很慢,問賣家說電機相位不對, 因為新控制器沒有學習線(網頁上有)要我Trial error

,
粉麻煩耶! 晚上調來調去,也沒對成,

.

換回舊控制器. OK

可是我要能用LCD啊! 不然如何巡航? 如何看實際電壓&車速, 晚上有背光, 也是我想要的啊! 不死心, 明天再試

liang909

1684分

樓主

liang909

個人積分：1684分

文章編號：43514033

albertmsi wrote:
原本以為細紅的不焊,黃白黑黃白黑黃白黑的焊(第十條不知)

大大李姐一點不錯，你只要將最上面那片移到最下面，整個反過來看便對了
誰規定那單片的不能在下面？
另一種敘述：10人11足(應該看過吧)若論左右還是10足，你只要將黑的依序接上便行(細紅全剪)
切記：先焊細線再焊粗線，焊細線時，插頭拔下，全部焊完核對無誤後焊粗線，最後插回插頭

albertmsi wrote:
朽大5/1幫小弟焊在保護板的線路跟小明網頁上的好像不一樣

核對一下P-接輸出-，C-接充電-，二條若非在板上相通，便是我接錯(板上未標P-點)

albertmsi wrote:
因為新控制器沒有學習線(網頁上有)要我Trial error

它既笨你就得聰明
將黃、綠、藍三條相線，捉對對調，每對調一次，開機試一次
勤快些，瞎貓總會踩到死老鼠

切記，若有一線未接妥，和接錯狀況一樣

古訓有言：故天將降大任於斯人也.......背來聽聽

GT5 J

778分

923樓

GT5 J

個人積分：778分

文章編號：43515477

liang909 wrote:
古訓有言：故天將降大任於斯人也..........(恕刪)

我吃不了苦...

A大的電池是哪裡買的阿??小明的LCD看起來質感也不錯...
我想我就買個10條先鋒來當先鋒好了...

到時再拿到朽大實驗是好好測試一番...

朽大昨天來回爬樓(就有您焊接照片的那幾樓)，爬了好幾趟都沒找到您之前介紹的焊槍

....都沒看見A...是我沒看見還如何?? 原本昨天下午要去買的...

朽大能再說一次型號嗎?? 還有3用電表也能介紹個不錯用的我想順便買一個...

albertmsi

57分

924樓

albertmsi

個人積分：57分

文章編號：43516282

又困惑了! 到底是黑色不焊,然後依序白黃紅白黃紅白黃紅(B1~B9),第10條由第4顆扒皮的正極(粗黑B+), 示意圖是這樣沒錯吧? 但您又說: "10人11足(應該看過吧)若論左右還是10足，你只要將黑的依序接上便行(細紅全剪)"

????????
最後是細黑不焊?還是細紅??????

再來示意圖是: 第一顆電池粗紅接第二顆粗黑,第二顆電池粗紅接第三顆粗黑, right?

but, 您幫我用膠帶連起來的是: 第一顆電池粗黑接第二顆電池,第二顆粗黑接第三顆粗紅

這下子小弟頭更大了, 下不了手啊

至於保護板: 核對一下P-接輸出-，C-接充電-，二條若非在板上相通，便是我接錯(板上未標P-點)

最右下角邊是P-點, 看來是沒用到
看小明網頁的放電頭(等於您幫我焊的T行接頭)P+接紅&P-接黑,而您幫我接的是:P+接紅, C-接黑, 看來錯了, 沒關係! 我再依小明的電路重焊.

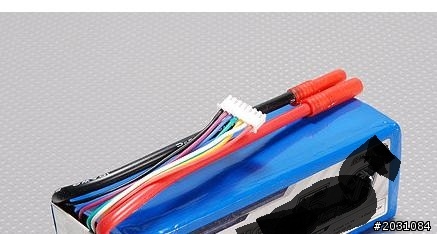

航模電池嗎?
GT5 J大: 電池上沒屋頂拍的.

liang909

1684分

樓主

liang909

個人積分：1684分

文章編號：43516708

GT5 J wrote:
爬了好幾趟都沒找到您之前介紹的焊槍....都沒看見A...是我沒看見還如何??

烙鐵用"TQ-95"姑一下，前貼圖被舢舨了
三用表買二個，指針型便宜基本型即可（100上下），以外殼堅固為上選
數字型買中等貨(200~400間），在露拍有DT9205（ＲＣ賣家）看來不錯，TWD200

liang909

1684分

樓主

liang909

個人積分：1684分

文章編號：43517902

albertmsi wrote:
最後是細黑不焊?還是細紅??????

吼吼!你完全通過考驗啦，就照你研判進行吧
最後應是細黑不焊，也就是細黑全剪......
可由最上端的細紅接粗紅開始，依序往下焊
焊完將粗線接上，插插頭>量輸出電壓(約38V)>充電
充電中可將電壓表接著看，應該1Hr就會到42V，充電燈號熄滅後，再充1Hr讓它充分平衡(大約42.3~42.5V間，此時手摸10顆SMD電阻會微微發熱，充電器拔去後還會持續一段時間)
如果充電充不到超過42V，就無法充分平衡(手摸SMD電阻不熱)，可靜置數小時後再充電
再充時，若充電燈號不亮，可拔去充電接頭及AC線，約1分鐘後，先插充電頭，會跳火，跳火會將保護中的MOSFET脫離保護，然後再插AC，充電燈號應該會亮，若不亮，重覆再試
若還不行，接上車(併聯或單獨皆可)，空轉幾圈拆下再充........
