樓梯間雙切開關無法點亮電燈 (已解決)

家裡的電燈開關有問題一直沒修理
因為N年前曾經換過開關結果用錯開關且接錯線就沒理
最近想把燈具改掉然後正常使用所以需要把它修復正常使用

有問題的是2F開關的部份不知道是哪條線接錯
造成1F~2F的樓梯間燈具不會亮

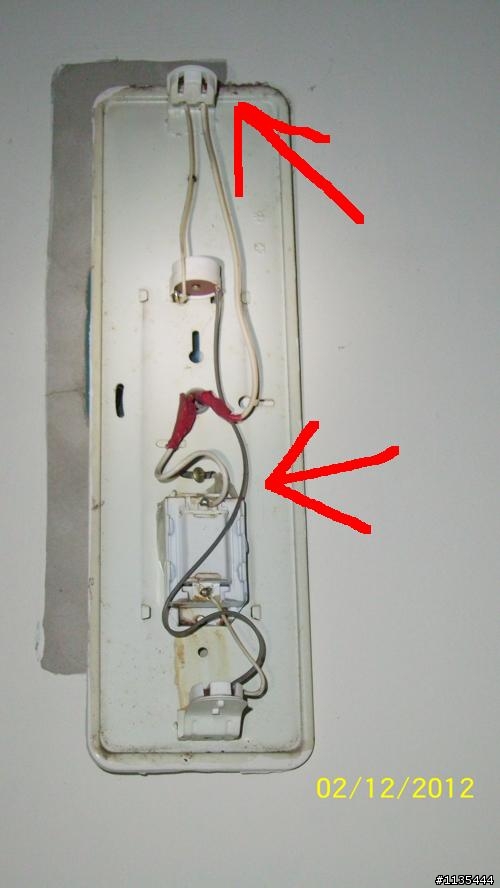

好像不知道哪一層樓切到哪個位置2F的樓梯間日光燈會亮一點點但不會全亮

這該怎麼重接解決麻煩各位大大了

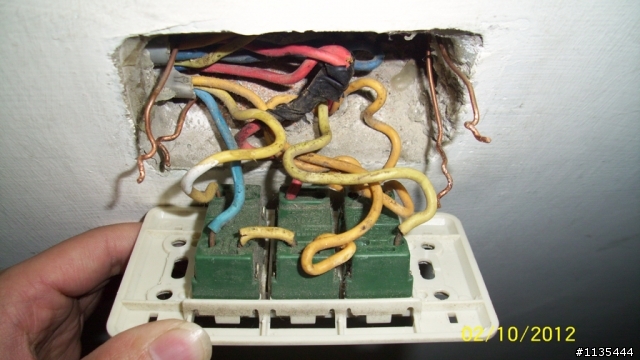

電燈及開關示意圖
樓梯間雙切開關無法點亮電燈 (已解決)

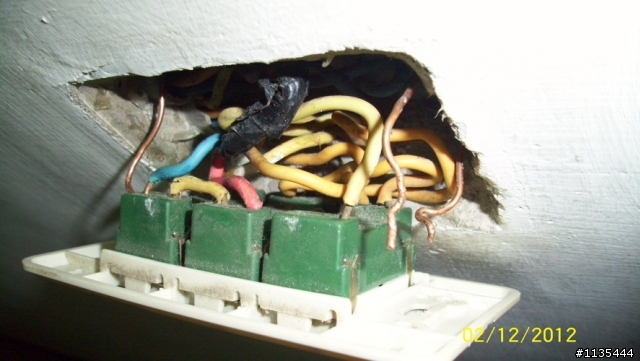

左右邊都是雙切開關中間是單切
以前的線水電都亂拉，所以顏色我也看不懂為什麼都同一顏色
露出的銅線是配電盒壞了之前家裡的人叫來的水電用的
樓梯間雙切開關無法點亮電燈 (已解決)

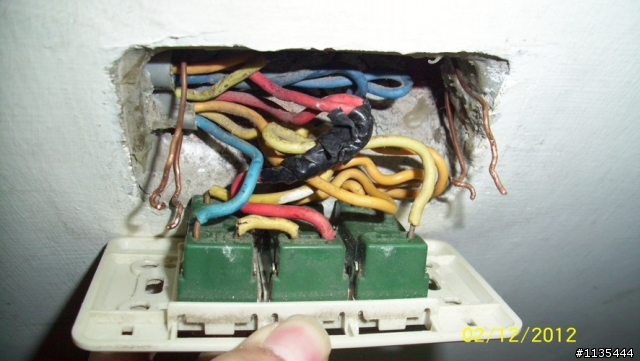

換個角度

2012-02-10 21:27 #1

文章關鍵字

樓梯電燈

kaochiyu

137分

2樓

kaochiyu

個人積分：137分

文章編號：33811268

初步看來,最大的問題在於藍色旁邊那條黃色短連接線,
帶電的線以下就用用"火線"來說比較容易了解,

裡面就只有最右邊那個是正確的雙切接法,有3個點會有插線,最右邊那組單獨一邊的黃色線應該是接到燈具上的,而2條黃線同一邊是接到另一樓層的雙切開關,所以這3條線是經過同一管路,這迴路的火線是由另一樓層供應(或是另一回路)所以這開關應該是正常的

至於中間那個單切開關,假設說紅色是火線,那另一邊有條接到藍色線旁的黃色短連接線有些不合常理,

綜合以上各點,大膽斷定是最右邊的雙切開關接錯了,
首先將藍色旁邊那條黃色短連接線拆掉,如果說中間的電燈正常的話,那紅色旁的空點接一條連接線到雙切開關(哪一邊要分清楚喔,有一邊是接2條線,那一邊是不會相通的點),接著黃色有白點跟藍色線要放在同一邊,這樣應該就可以了

其中有一點要注意,就是由於黃色,藍色,黃色白點,這3條線是經過同一管路,所以要確認到底哪2條線是接到樓梯燈的另一樓層開關,哪一條線是接到單切開關所控制的燈具,

最好是請專業的來檢查不然接錯了蠻危險的

za444

78分

3樓

za444

個人積分：78分

文章編號：33811382

若是自己要DIY,可以砍掉重練比較快.
就你的描述,要修好,難.
你是水電本科的嗎?若不是找水電行把樓梯燈重新配線吧.
有些老公寓,尤其是透天的,老一輩的配電方法.
是課本沒教的.
查線很費工的話,說真的,配明線吧.

排骨酥1212

60分

樓主

排骨酥1212

個人積分：60分

文章編號：33832396

發文後的隔天早上
剛好隔壁鄰居有叫水電工來修東西
看到就過去請他過來一起修
kaochiyu說的沒錯他有質疑那條線是不是本來插在那，我說好像吧

他就先修2F的燈，中間有重插線路，因為上面的燈有一點半亮的程度，叫我換啟動器
轉到一半時燈突然就變更亮，在想說是不是接觸不良? 因為之前也沒人動他
他就還是說啟動器換掉，換了一個自己的還是一樣呈現半亮
後說燈管黑掉壞了，再叫我換燈管，也是一樣半亮，只要啟動器調一下可以全亮
後來就直接換他帶來的啟動器，才正式完結這個燈

後來修1F的燈也來了另一個水電工，不知道有沒有動線路，就旁邊按開關，因為沒燈管可試，因為我前面都先拆浴室的來用，都已經鎖上去了
最後他就用電錶量，查線不到10分鐘就完成，發現是燈具壞掉，電有出來

說要換燈具，我就說我到時在去買來自己換
因為我要改成感應式的E27燈具

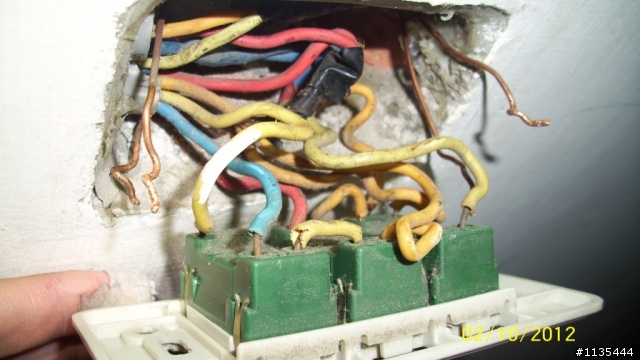

完成後的線路
動了紅色那條往前插黃色的就移下去了
