請教達人先進，站內關於地線的討論很多，但下列一個簡單的問題我無能找到答案。
公寓大廈住家配電箱單相三線所以只有2火1中共3條電線入戶是不是？
如果是，那地線從那裡冒出來的？源頭在那裡？
是不是靠鎖在配電箱的端子台而接地？
我只需要簡單的答案，感謝各位不吝賜教！
個人積分：0分
文章編號：92598132
個人積分：3282分
文章編號：92598320
TaiwanR32 wrote:
如果是，那地線從那裡冒出來的？源頭在那裡？
源頭在變電所的N 線 !............
變壓器-台電如何配電到你家:
https://www.strongpilab.com/electric-power-distribution/
中性線的接地很重要，三不五時就要接地一下，馬路邊的電線杆每隔幾根就會將中性線接地，一般住宅在總電箱電錶端也會接地，確保中性線的電位與大地相同。
卍 高築牆，廣積糧，緩稱王 ～ 朱昇 卍
個人積分：2546分
文章編號：92598343
個人積分：2644分
文章編號：92600213
TaiwanR32 wrote:
請教達人先進，站內關...(恕刪)
這個說法很容易搞錯, 一般講的接地應該是要導接到地底下的Ground ( GND), 萬一電源系統或設備發生漏電故障時, 能直接把電流導入地下, 避免人體感電.
另一個則是指電源的回流線路, 也稱水線. 或 N 相. 不管你的電源來自台電的 R,S,T 哪一相 , 都要由 N 相回流台電.
因此當 N相出問題時, 接大地的的地線就起到保護作用.
有人直接把N 相和 GND 混在一起其實是有問題的.
主要是因為早年台電的法規就沒有強制要接地, 因為台灣氣候潮濕不像美國這種大陸型氣候地區很乾燥, 很容易因為靜電的累積引發災難. 開個車門都會被電的雞雞叫. 所以這個問題不明顯.
但是靜電問題一般只是感電疼痛, 重一點造成電子零件的故障甚或設備故障. 有些甚至造成火災.
隨著電子設備越來越多, 這點也越來越重要, 因此很多電器一開始設計就是用有外殼接地的設計, 需要使用帶接地的插座. 因此近十幾年來的新建物都是使用三插孔有待接地的電源插座.
華佗就問扁鶴：腦殘無方,奈何!
扁鶴曰：毋憂！吾有一方可解此疾．砒霜一帖令其轉生.
贊曰:一劑解千愁
個人積分：17618分
文章編號：92600328
個人積分：0分
文章編號：92600994
個人積分：0分
文章編號：92601010
個人積分：3609分
文章編號：92601406
個人積分：17618分
文章編號：92601466
TaiwanR32 wrote:
說，你家入戶線有4條，其中一條是
我社區是有四條進家裡面(樓上自家內的配電箱)
火/火/中性/地線
所以家裡牆壁都是三插頭的插座
但地下室電錶端出線(台電)，是怎樣我就沒注意
一些較老的社區就只有三線入戶，沒有地線這玩意(牆壁大多用兩孔插座)
我只能說看很多打地線的影片，都是在蓋的時候，打進地基給整棟使用
或是像老透天/一樓沒有地線，自己在整修的時候請水電打地線下去到地基
(這個需要儀器和模具，要找專門的來做，不是外面水電都有設備能做好)
但因為每個地方都不同，也不能說啥是正確的
想要知道自家狀況要找專業的人員現場去看比較正確.......

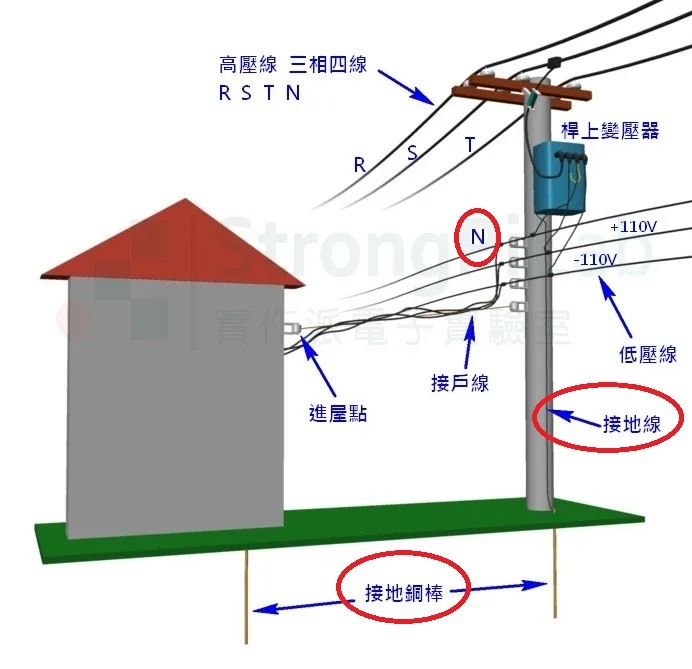

至於你那張圖
紅圈的地線在哪裡
我家的應該就在社區地基底下(銅棒)
你用YOUTUBE搜尋"打接地"
可能會比較清楚
