請問機電高手及前輩們，如何做一個電動推桿的電路

MEAN WELL 明緯LRS-50-24 電源供應器
2個歐姆龍 OMRON LY2H-J 24VDC 繼電器（8-pin)一個控制電動推桿伸出，一個控制電動推桿縮回
日懋科技 SOCA SI-15 紅外線感應開關
（5線,+,GND,N.O,N.C.COM）
士研電機 ANV H3M-A 1S/10S/1M/10M 24VDC 限時電譯（8-pin)
JXL 0901-255 DC24V 電動推杆（兩線紅、黑）
設計出觸發SI-15紅外線感應開關後，JXL 0901-255 DC24V 電動推杆伸出，10秒後電動推杆縮回的電路，如果方便請前輩跟高手們，提供接線圖
請問機電高手及前輩們，如何做一個電動推桿的電路

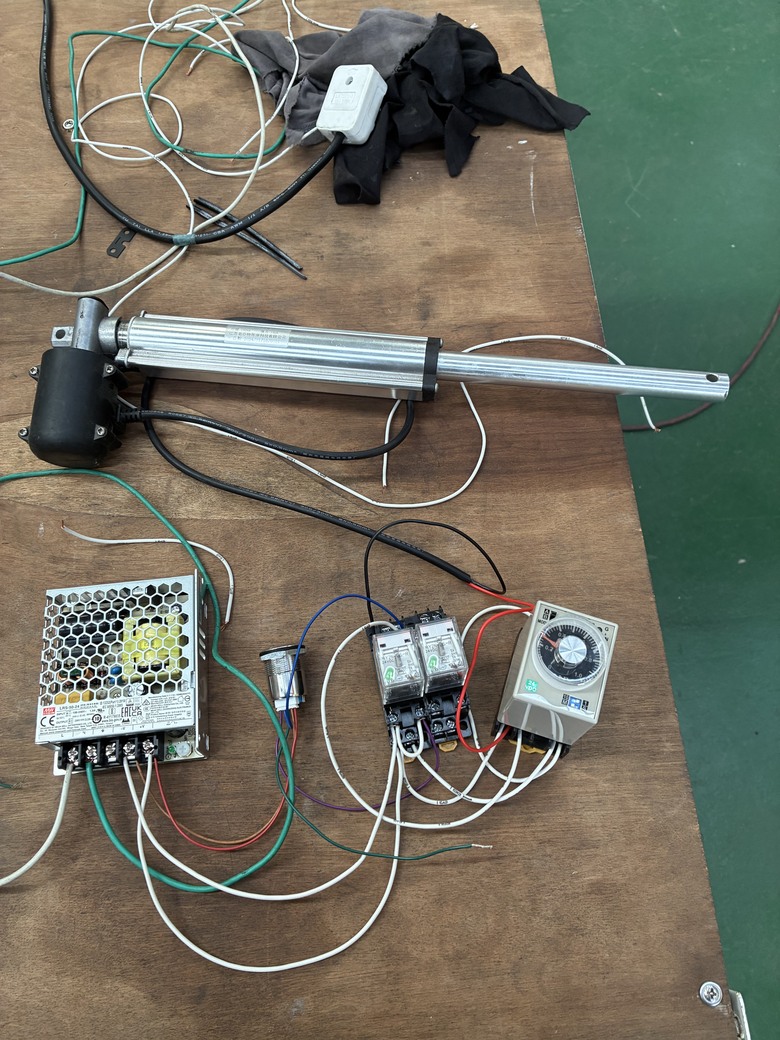

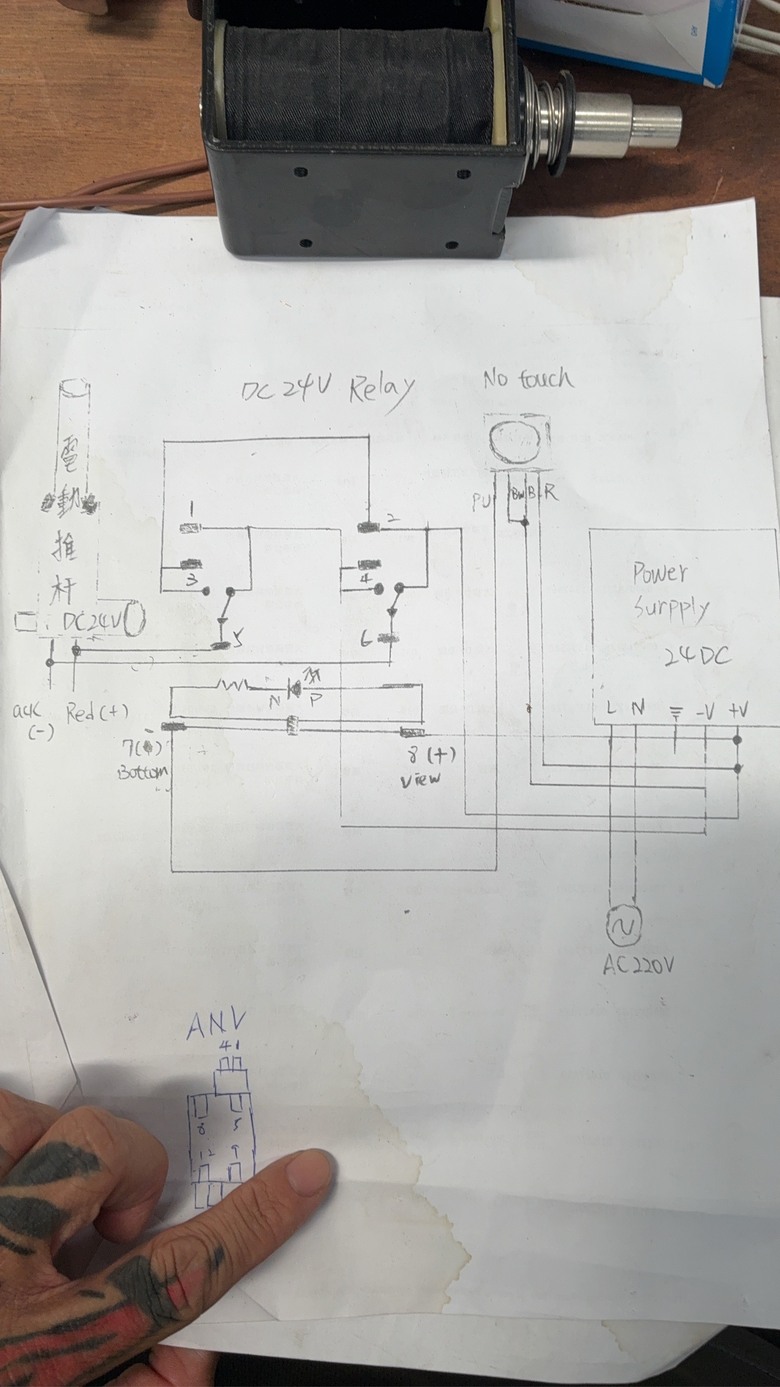

上圖電路是自己先做的，但不瞭解限時電譯要怎麼連接？

2026-05-13 16:45 #1

文章關鍵字

電動推桿電路前輩們機電高手電源供應器 MEAN WELL 控制電動推桿歐姆龍電譯 JXL 0901-255 DC24V

ericlsii

2681分

2樓

ericlsii

個人積分：2681分

文章編號：93139746

Midorli wrote:
MEAN W...(恕刪)

接線只剩三個重點：

**SI-15 → 限時繼電器**
- SI-15 的 COM 接 +24V，N.O. 接繼電器 **Pin 2**（線圈觸發）

**限時繼電器 → 推杆**
- Pin 1（COM）← +24V
- Pin 3（N.O.）→ 推杆＋

**推杆 − → GND**

---

選購限時繼電器時注意兩件事：
1. 模式選 **One-shot（單次脈衝）**，不是 ON-delay
2. 時間範圍要涵蓋 10 秒（選「1s～30s」檔的產品）

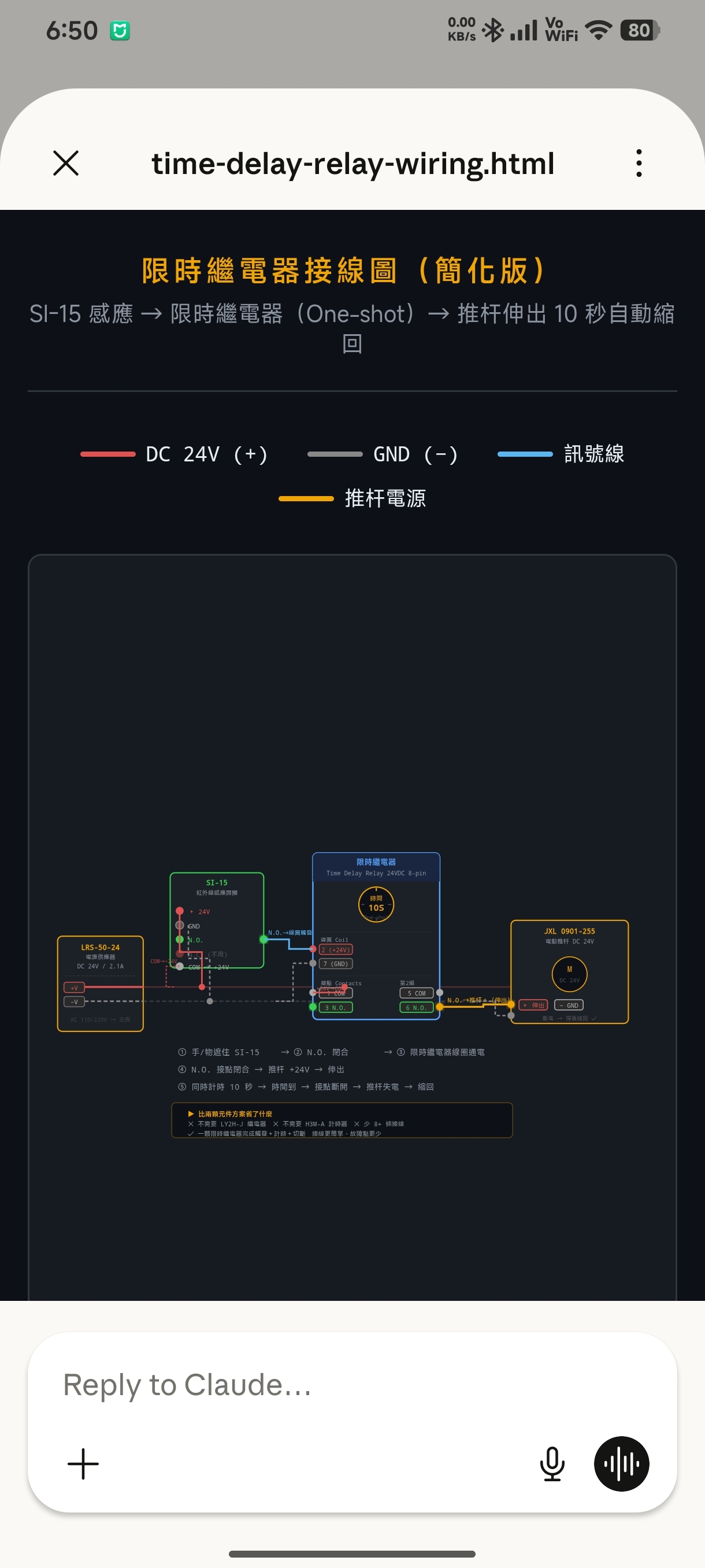

能否請前輩提供完整的接線圖，感謝

2026-05-14 16:44
