請問我新拉的電源專線為什麼Breaker斷掉後還量的到電壓?

waitinge

1145分

11樓

個人積分：1145分

文章編號：81652998

visent wrote:
嗨sungf29 謝(恕刪)

你不是向9樓說的把220v的漏電斷路器拿來當110v來用吧？

你一直打breaker，又說拿NVB-50比較，所以你現在的斷路器是什麼品牌？型號？

而且你畫的圖也怪怪的，也沒有l1，l2之分只有一個l1，如果是匯流排直接拍個圖來看。

ysc_kyy

2519分

12樓

個人積分：2519分

文章編號：81653067

visent wrote:
如下圖，想請教大家，(恕刪)

用哪種電表測量？

應該是電表阻抗太高，測到感應電壓，建議紅黑棒並聯一顆100K歐姆電阻再測量，應該會看到不同結果。

YS.Ding

219分

13樓

個人積分：219分

文章編號：81653115

visent wrote:
嗨sungf29 謝(恕刪)

請問幾線進屋？breaker前G/N是否有短接？
量測時各迴路上是否有未移除的負載？ex.電燈？
是否有量過N1/N2對G1/G2的電壓？

visent

2分

樓主

個人積分：2分

文章編號：81653122

waitinge wrote:
你不是向9樓說的把220v...(恕刪)

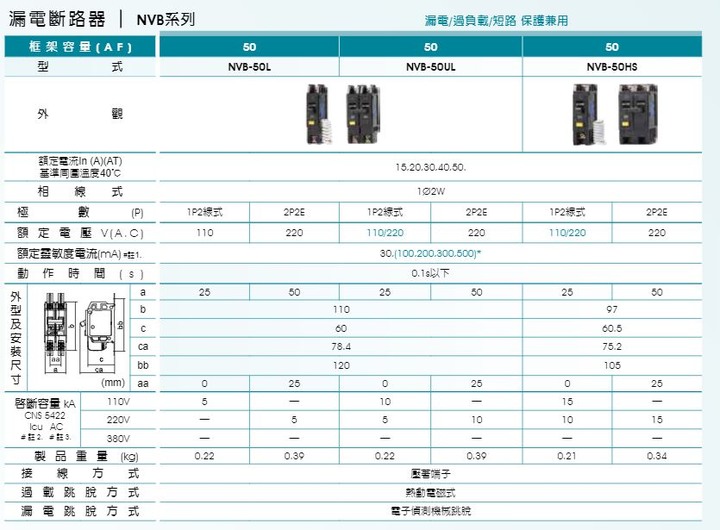

Hi Waitnge 謝謝你的回覆，不知道你們有查一下NVB-50系列了嗎? 還是我說明不夠清楚? 我還是直接附上士林電機規格書給你們參考好了。

這兩個Breaker如我前文的說明與附圖，是1P2線式的，士林電機的1P2線式有分110V專用或110V/220V皆可用，所以不會有拿220V的漏電斷路器來用在110V的問題哦！

不知道你對插座2的漏電壓會因為Breaker1的開關而有所變化(3V~0.8V)這個問題，以及為什麼L1對L2量到90V? 有什麼看法或見解呢? 可以的話是否能給點建議或測試方法，我可以再驗證一下，謝謝!

點我看大圖

點我看大圖

visent

2分

樓主

個人積分：2分

文章編號：81653174

ysc_kyy wrote:
用哪種電表測量？應該(恕刪)

謝謝回覆，你說的似乎有道理，電表阻抗太高等同開路，並聯一個100K 電阻來拉低阻抗，似乎可以試試。

只是在大樓配電上，G跟N是有短接的，我才會覺得為什麼中性線上會量到電壓這個問題不是很能理解。

visent

2分

樓主

個人積分：2分

文章編號：81653212

YS.Ding wrote:
請問幾線進屋？breaker前G/N是否有短接？
量測時各迴路上是否有未移除的負載？ex.電燈？
是否有量過N1/N2對G1/G2的電壓？

我不太記得是幾線進屋的，但我確定是BH型的配電箱(總開關斷路器為L1/L2), 我今天再去仔細看一下。

另外，在配電箱是有G/N短接的，不管breaker有沒有開關，我量測插座2的G/N電壓約0.04V，但我昨天沒去量阻抗。

我再把所有負載，其他開關都斷掉，去量測看看，謝謝!

visent

2分

樓主

個人積分：2分

文章編號：81653223

waitinge wrote:
你不是向9樓說的把220v...(恕刪)

好的，謝謝，因為我忘了拍照片，今天去現場再補拍。

visent

2分

樓主

個人積分：2分

文章編號：81653566

ysc_kyy wrote:
用哪種電表測量？應該(恕刪)

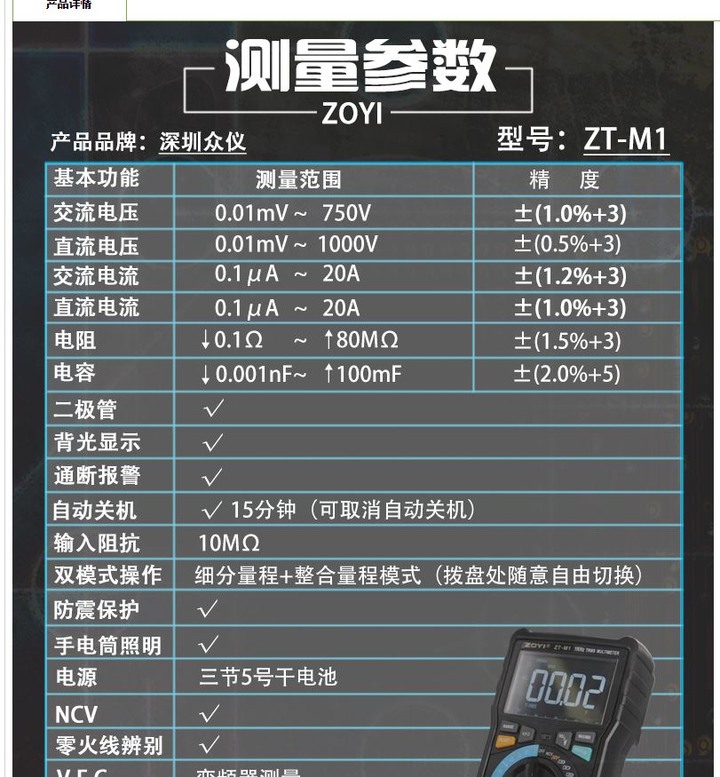

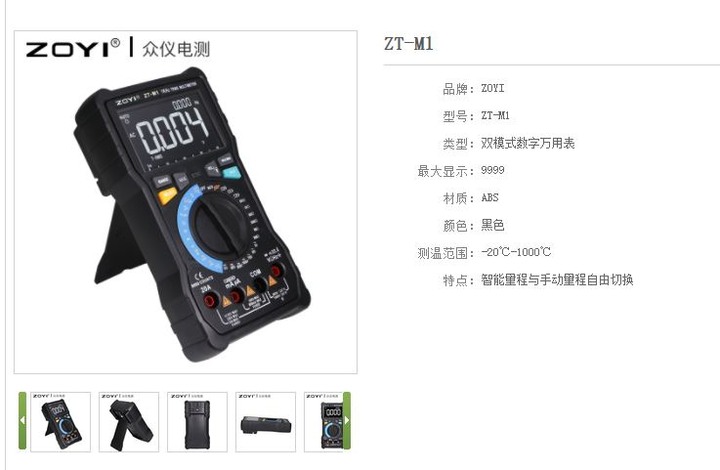

抱歉沒回覆到，我用的電表是ZT-M1
附上官網規格說明，謝謝!

點我看大圖

點我看大圖

點我看大圖

39825分

19樓

個人積分：39825分

文章編號：81653860

visent wrote:

你好，因為有內建漏電斷路器，所以中性線會過breaker。你可以參考士林電機的NVB-50系列。謝謝。

你是用1P還是2P的breaker

如果是1P的..你確定你的圖沒問題??

不過你的問題在線路分接和串接的情況

要準確..麻煩全室的插座和燈都拿掉量會比較準

5375分

20樓

個人積分：5375分

文章編號：81655131

sungf29 wrote:
為什麼中性線要過Breaker...(恕刪)

電工法規二種有規定可以
2P(無熔絲斷路器) [大多數人用這一種](沒有中性線)
3P(無熔絲斷路器) [少數人用這一種](有中性線)
