chih_haohung wrote:
所以上職訓課程也沒有解決我任何想問的問題
因為他的名稱叫職訓，並不是電力教學課程。
個人積分：4952分
文章編號：81420983
個人積分：5375分
文章編號：81426124
個人積分：632分
文章編號：81430545
chih_haohung wrote:
因為不是工科的背景 所以我還是搞不懂
台灣低壓交流電有110V、220V、380V，這是指電壓的有效值，主要是計算功率方便，電壓＊電流就是功率，功率＊時間就是能量，一千瓦特小時就是一度電，台電就是賣能量的公司，和睿能Gogoro是一樣的，廣義的說，加油站、糧食行也是賣能量的。
前面有網友說是電位差，這是另一個概念，要了解電位差要從從瞬間電壓來看，交流電相對中性線的瞬間電壓是一直在變化的，以有效值110V的火線來說，其相對中性線的電壓最小值是零，最大絕對值是156V，其換算公式是：電壓峰值＝電壓有效值*√2 。
請看圖，y軸是電壓，x軸是時間，黒色曲線是交流電壓在時間軸上的軌跡，0到360是發電機軸心轉一圈360度，因為台灣交流電頻率是60Hz，也就是說發電機軸心1秒鍾轉60圈，所以轉一圈的時間是1/60秒，從原點到綠色線的時間是1/60秒。上面的紅線電壓值是+156V在軸心轉90度時達到的，下面的紅線電壓值是-156V在軸心轉270度時達到的，那麼在軸心轉180度和360度時火線相對中性線的電壓是多少，看圖即之是0V，因為在這1/60秒內只有兩次瞬間達到這最大電位差，所以台電不能用這電壓值來跟用戶收電費。電費是計算藍色區域的面積後除以x軸的長度，這樣得到的電壓值叫做均方根(RMS)值又叫有效值，在這個例子裡是110V。在網路上有些圖不用角度數標示而是用徑度表示，π/2=90度 π=180度 3π/2=270度 2π=360度
現在來看220V的圖，兩條火線(黑線和橘線)的頻率是一樣的，都是60Hz，但是他們在時間軸上同一時間點產生對中性線的電壓是不同的，電壓絕對值一樣但是正負號相反，只看第一象限，橘線落後黑線180度出現，這就是一般所謂的相位差。每一條火線相對中性線的電壓有效值都是110V，因為相位差180度也稱相位相反，火線對火線的電壓有效值就是110V+110V=220V，但是火線對火線的電壓峰值是多少？ 代入上面的公式得到311V，一樣是在90度和270度時達到。

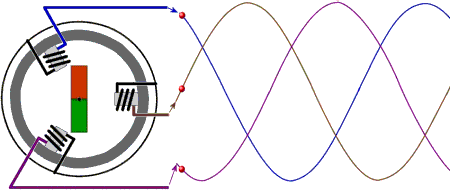

來看有效值380V的發電機，三條火線對中性線電壓有效值是220V，任兩條火線間的的電壓有效值是380V，紅線落後黑線120度，綠線落後紅線120度，綠線落後黒線240度或落後黒線-120度。因為任兩條火線相位差120度而不是180度，所以電壓有效值比220V+220V=440V要小，看圖中黑線和紅線這兩條火線覆蓋面積，它們在圖中紫色陰影的部分是重疊的，所以這部分面積要扣掉，實際得出的電壓有效值是380V。那麼火線對火線的電壓峰值是多少？ 代入上面的公式得到537V。
現在回答你的問題："二條帶電的火線如果相碰(接)觸後會發生甚麼事情呢?"
你的問題中有出現-110V，這就不對了，電壓有效值並不是電位差，可以有負值，如果硬要說有的話，那就是你相對於電力公司，你賣電給他，你學商的，應該能理解吧。
回到問題本身，這配電線路是圖二的類型，
chih_haohung wrote:
1. 火線1(+110V) 和 火線1(+110V) ，在二條火線都有帶電的狀況下，如果相碰(接)觸後會發生甚麼事情呢?
很顯然你的意思是圖二中從黑線接出的多道迴路中，兩條火線相交接會怎樣？
答案是這兩條電線從同一條火線引出，它們之間的瞬間電位差是一樣的，和中性線或地線無關，只考慮這兩條線間的電位差，因為兩線間電位差基本為零或很小，所以不會有你肉眼能觀察到的變化。
chih_haohung wrote:
2. 火線1(+110V) 和 火線2(-110V) ，在二條火線都有帶電的狀況下，如果相碰(接)觸後會發生甚麼事情呢?
你的意思是圖二中從黑線引出的一條火線與紅線引出的另一條火線，這兩條火線相交接會怎樣？
答案是這兩條電線從不同相位的火線引出，它們之間的瞬間電位差是一直在變化的，從0V到311V，這也和中性線或地線無關，只考慮這兩條線間的電位差，因為兩線間有大到兩三百伏特的電位差，一經觸碰即會發生強大電流並產生高熱，瞬間燒熔接觸點，無熔絲開關跳脫。
chih_haohung wrote:
3. 火線2(-110V) 和 火線2(-110V) ，在二條火線都有帶電的狀況下，如果相碰(接)觸後會發生甚麼事情呢?
此題同第一題樣，答案也一樣，只要把黑線換成橘線思考即可。
