關於單切開關 + 三孔插座 x2 的接線方式

感謝點閱。

小的最近想要把家中的倉庫稍微整理一下,變成簡單的工作間。
但是倉庫內只有一個電燈的開關,並沒有額外的插座,所以購買了一些配件來DIY。
購買的款式為 一個開關 + 三孔插座x2,整個為一組,買來就是完整個樣子。

看了一下網路上的接線教學之後,就把總開關關掉,開始DIY延伸的插座。
不過奇怪的事情卻發生了。

完成接線之後,電燈開關沒有打開的情況下,插座是有電的。
但是把電燈的電源把開,這時候電燈就會正常啟動,但插座的電就會消失Or2..
因為總開關關掉會影響整個家的用電,所以先恢復原狀,先來詢問各位前輩的經驗。


以下是開關的接線圖,一張是原始的圖,一張是我接線的方式。
因為原本倉庫牆壁的的電燈開關只有兩條線(紅/白)所以我就以顏色的方式需分。
(紅色網路上看的是火線)

購買這組開關的時候,後面只有很簡單的說
單切配線請接0,3
三路配線請接0,1,3

原始圖

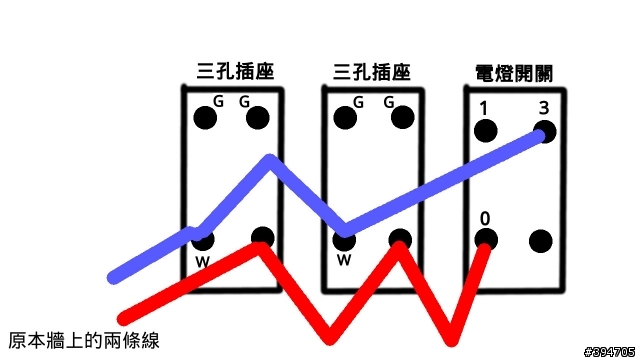

接線圖

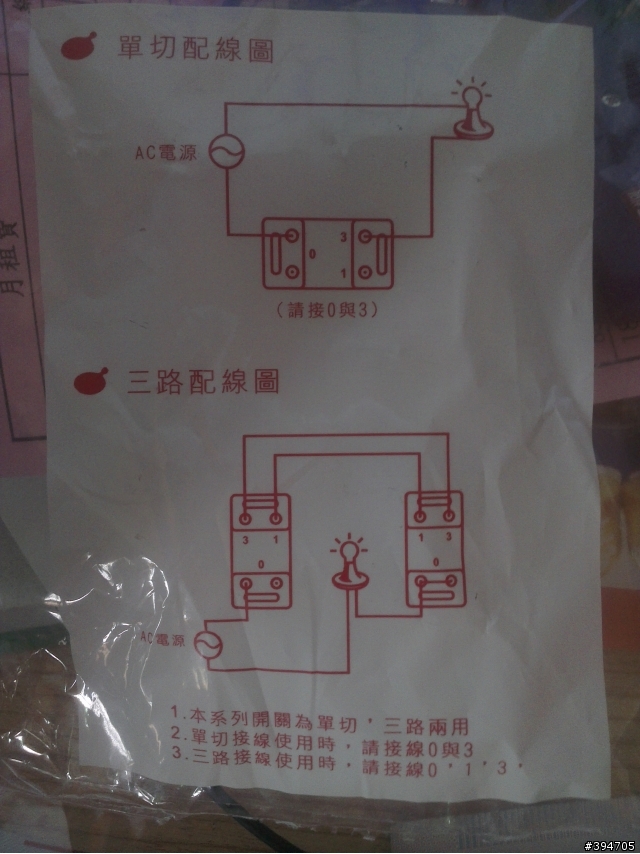

附上原始的包裝袋




感謝:)
2013-08-09 15:18 #1
少一條N向線下來,插座一邊是紅的沒錯,另一邊要接N向,你接的是到電燈的控制線,電燈的開關接法沒有錯,另外再穿一條N向下來吧
s5352306 wrote:
感謝點閱。小的最近想...(恕刪)

s5352306 wrote:
感謝點閱。小的最近想...(恕刪)

你就是少一條電源線!
而插座會有電,是因為電燈與開關之間產生的電壓差造成的
所以開啟開關就沒有電壓差,就沒有電!

wenhong33 wrote:
少一條N向線下來,插座一邊是紅的沒錯,另一邊要接N向,你接的是到電燈的控制線,電燈的開關接法沒有錯,另外再穿一條N向下來吧


感謝前輩的指導。
不過因為在下是第一次接觸這種東西,不大清楚N向是什麼意思?
請問是我再從電源開關的 1 ,再拉一條線接到任一個三孔插座的W嗎?
因為看起來沒有線的部份只有 1 這個點了..
(G我只知道是接地,因為本身沒有接地線,所以應該暫時不用理會吧?)

感謝:)

a0215b0726 wrote:
你就是少一條電源線!
而插座會有電,是因為電燈與開關之間產生的電壓差造成的
所以開啟開關就沒有電壓差,就沒有電!


感謝前輩指導。
請問電源線的部份是指 1 和 W要在對接嗎?

感謝:)
s5352306 wrote:
感謝前輩指導。請問電...(恕刪)

請看你提供的單切開關圖,你缺少圖上面那條線(電源跟電燈之間那條)
那條線要接在插座的W
s5352306 wrote:
感謝前輩指導。請問電...(恕刪)


1 和 W要不要對接

藍色線會接電燈,保有原狀

W為水線,必須重電燈那端拉"另一條線"回來,應該是白色線接W
感謝各位的回復。

那麼看起來應該沒得救了...
因為那個牆壁的電源,只有兩條線而已。如果要拉第3條線的話,勢必要把牆壁打掉,不然就要走明的..

請問各位還有其他的方法可以建議嗎?
我只要保持原本的電燈開關,然後在多一個插座就好了Or2..

感謝!

s5352306 wrote:
感謝各位的回復。那麼...(恕刪)

暗管不能拉線,就只能走明線!
不然花錢讓專業的來用!

s5352306 wrote:
感謝各位的回復。那麼...(恕刪)


W的位置要接中性線,而不是藍線(控制線)
所以你沒從燈座的位置把中性線拉下來,那再怎麼接也沒用了
是說牆壁內沒埋管嗎??不然拉線應該很容易啊!!!
