家裡的日光燈只有兩根燈管加裝分段開關

家中有一組舊的吸頂式山型雙燈管，想要加裝分段開關。不知該怎麼接，才對。
我希望能第一段2個燈管全亮、第二段a燈管亮、第三段b燈管亮。

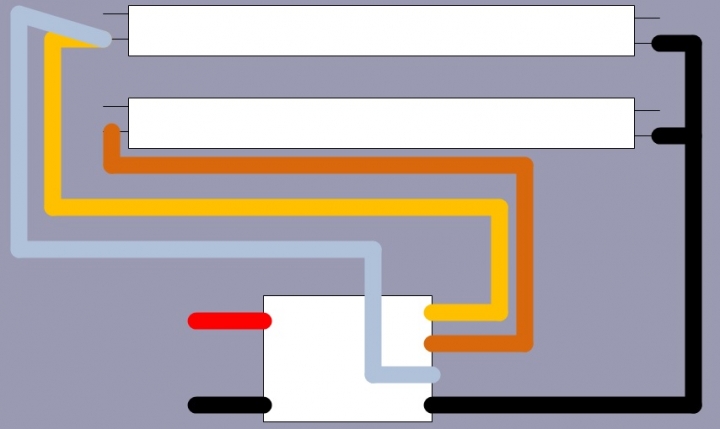

我在網路上找到三段開關。不知如這樣接是否正確呢？
第一段為橙+黃線、第二段為橙線、第三段為白線。

家裡的日光燈只有兩根燈管加裝分段開關

如接法錯誤。該怎麼改變呢？

目前燈管是用led燈管，有扒除起動器。

2016-11-04 14:39 #1

文章關鍵字

家裡日光燈開關燈管

faxio

3775分

2樓

faxio

個人積分：3775分

文章編號：62266401

三段開關比四段容易多了，

jk300

5683分

3樓

jk300

個人積分：5683分

文章編號：62270428

爬的舊文~

舊文led

led燈管不需要啟動器跟電子安定器,會增加耗電,
舊文中,可以了解led燈管的接法,
也有人說,直接買整座換掉,舊的接點或電線折舊,

網路圖片~

第一段橙黃線燈亮
第二段橙線燈亮
第三段白線燈亮

黃線跟白線接再一起,

有些舊的線路,
都剪掉,然後用電火布包起來
因為電會相通,務必注意

maxboss

8238分

4樓

maxboss

個人積分：8238分

文章編號：62273403

既然拆成這樣了
就改成led燈吧
直接兩盞led全開跟你現在T8一盞一樣的耗電量

現在東亞山型4呎雙管+20w燈管x2，只要520~580元
買整組比你自己在那裡改線路還划算

自己改還要去買0.8mm單芯線與燈腳
費時又要多花一筆材料費
如果技術不好還要時時擔心電線走火風險

sa_chou000

14分

樓主

sa_chou000

個人積分：14分

文章編號：62307203

感謝jk300

。等我去買回來測試。

因為有時二管一起亮，太亮了，才想改。

jk300 wrote:
爬的舊文~
舊文led...(恕刪)

chadhuang

750分

6樓

chadhuang

個人積分：750分

文章編號：62315485

sa_chou000 wrote:
因為有時二管一起亮，太亮了，才想改。

還沒看過LED燈管做分段開關

期待大大改裝成功。

sa_chou000

14分

樓主

sa_chou000

個人積分：14分

文章編號：62441734

本次時用“海統牌三段電子開關”。

電子開關左邊：2白線、1黑線。
電子開關右邊：黃線、橙線、藍線。

分段：
第一段：黃線、橙線。
第二段：黃線。
第三段：藍線。

說明安裝方式。

實際完成照片

最後達成我要的，第一段a+b燈管亮，第二段a燈管亮，第三段b燈管亮。

最怪的是，黃線及藍線接在同一邊，而橙線接另一邊。也不知為什麼，這是最後測出來的結果是這樣，才會得到我要用的。

而第二段的燈管如不是要亮你要的那側，把二邊的接線對調就可以了哦。

備註：說明安裝方式的照片是另一組相同的燈具。而實際完成的照片這個有作雙邊開關，所以進來的電源線不太相同。（不知是不是因為雙邊開關，所以造成最後接法要不同，這個我也不知道哦。）

_______________________

錯誤接法

黃線接一邊，橙線及藍線接另一邊。

第一段：a+b燈管亮，第二段a燈管亮，第三段a燈管亮。

-------------------------------

最後說明，我的燈管是用LED的燈管哦。因家裏沒有傳統的T8及起動器，無法測試，如有人改傳統的，請再來跟大家說吧。

tgdlyg

1401分

8樓

tgdlyg

個人積分：1401分

文章編號：62442097

sa_chou000 wrote:
本次時用“海統牌三段電子開關”。
電子開關左邊：2白線、1黑線。
電子開關右邊：黃線、橙線、藍線。
分段：
第一段：黃線、橙線。
第二段：黃線。
第三段：藍線。

海統牌我最近有買3段式的,
第2段標示錯誤,
不是黃線,是橙線,

因為我要改裝,
所以有拆開確認過,
這應該是造成混淆的原因.

海統以前的標示為
第一段：黃線、橙線。
第二段：橙線。
第三段：白線

新的只有白線換成藍線,
但是黃橙沒有對換,
所以造成標示錯誤.

海統牌三段電子開關
正確為：
第一段：黃線、橙線。
第二段：橙線。
第三段：藍線

sa_chou000

14分

樓主

sa_chou000

個人積分：14分

文章編號：62463795

tgdlyg wrote:
海統牌我最近有買3段...(恕刪)

謝謝你的解說，原來是海統牌的原因。

這二天測試結果後，我決定把藍線剪斷。放棄最後一段的開關。

因為藍線及黃線在一起。結果第一段藍線有反向電進到電子開關，第三段黃線有反向電進到電子開關。都會讓開關有怪怪的聲音。
預防電子開關提早壞掉及安全考量。所以才會把最後一段的藍線剪斷。（因為這段的燈管比較少會單獨開，所以放棄他，換取安全。）

如有想要改裝的人，可以問問看高手們，是怎麼解決這個問題哦。（裝單向二極體嗎？）

tgdlyg

1401分

10樓

tgdlyg

個人積分：1401分

文章編號：62472730

sa_chou000 wrote:
謝謝你的解說，原來是海統牌的原因。
這二天測試結果後，我決定把藍線剪斷。放棄最後一段的開關。
因為藍線及黃線在一起。結果第一段藍線有反向電進到電子開關，第三段黃線有反向電進到電子開關。都會讓開關有怪怪的聲音。
預防電子開關提早壞掉及安全考量。所以才會把最後一段的藍線剪斷。（因為這段的燈管比較少會單獨開，所以放棄他，換取安全。）
如有想要改裝的人，可以問問看高手們，是怎麼解決這個問題哦。（裝單向二極體嗎？）

電子開關是用繼電器去控制火線的連接,
電子開關的控制電路本身就有火線與中性線的連接,
不會有什麼反向電的影響,
都是同一條火線,
若是電燈會有一閃的情形,
那是通電瞬間,
繼電器還沒切換時,
有電流已經通過(燈亮),
繼電器切換後又馬上被切斷(燈滅),
因此使用電子開關都會有燈管或是燈泡瞬間一閃的情形.

開關有聲音那是繼電器的切換聲音,
不用擔心電子開關提早壞掉及安全考量,
電子開關壞掉就是不能切換而已,
該擔心的是電燈因為電子開關的切換而有瞬間通電與斷電的情形,
燈具可能是比較容易壞的.

110V是交流電,
不是直流電
用二極體只能濾掉一半.
