請教家中對講機與電控鎖接線問題

各位大大好,原本小弟在今年淘寶買回來的對講機,走原本的線路,可以打開公寓一樓電控鎖,但現在突然沒反應了,想詢問有經驗的大大,可能是什麼問題。

這個是原本對講機的佈線圖說明,但我只有一台室內機,沒有第二台室內機;
我目前的佈線,跟下圖不同的地方,是紅框的部份。
請教家中對講機與電控鎖接線問題

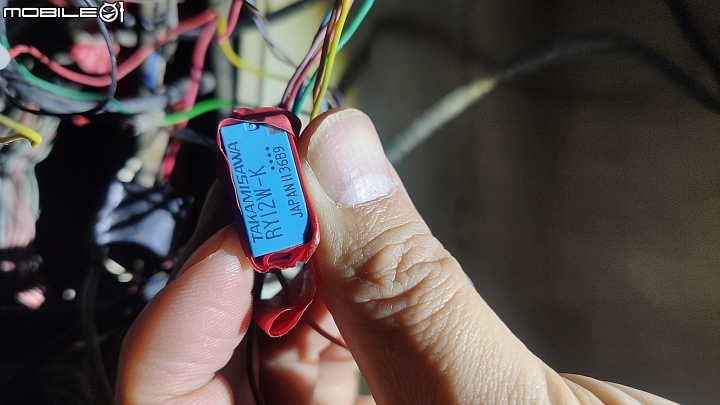

跟紅框不同的地方是,我的室外機2條線,和電控鎖3條線中的2條線,是同時接到一個繼電器如下圖:

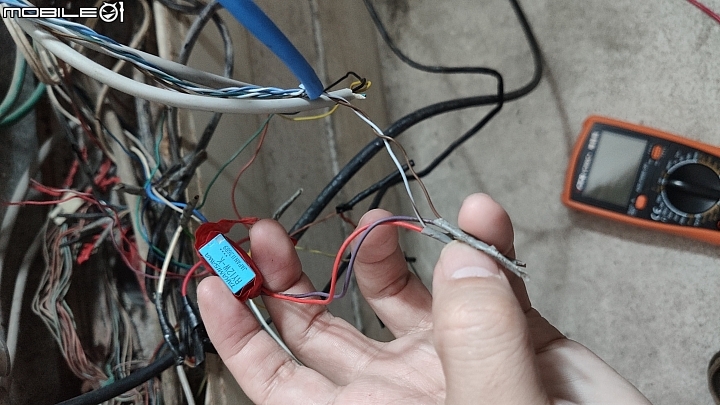

請教家中對講機與電控鎖接線問題請教家中對講機與電控鎖接線問題

原本,在室內機按開門 & 室外機刷磁扣,都可以用,但大約上週開始失效了。

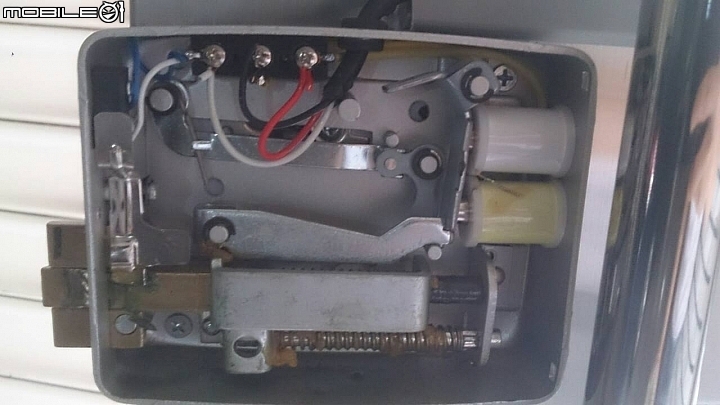

最後附上電控鎖的圖供大大們參考,借之前版上大大的。
請教家中對講機與電控鎖接線問題

想請問
1) 是不是可能繼電器壞了,重買一個繼電器,走原本的線路?
2) 可以不要用繼電器,直接室外機2條線去接電控鎖2條線?
3) 或是有其他的建議方式?
4) 因為我不是電子電機相關畢,想請問,原本線路裝這個繼電器用處為何?

先謝謝大大們,指導教學,謝謝。
這個relay感覺好像是因為室外機供應的電壓跟 電鎖電壓不同所以才追加的
eracer wrote:
這個relay感覺好(恕刪)

這個relay 其實是為了變更驅動接點的電壓極性不同而使用的.
此數位對講機用的電壓為DC ,但電鎖驅動為AC.
無法開鎖要看relay 的動作是否正常? 若不正常以DC 電源的電流不足居多. 把DC 部份電源改成鐵網型電源供應器即可(一般可用銘偉LRS-50-12 取代)
