太陽能不能 !? 620W 太陽能併網實作

太陽能不能 !? 620W 太陽能併網實作

▋620W太陽能併網(220V) 歷程分享!


起初...是因為家中戶外有個小魚池的關係才接觸太陽能!

太陽能不能 !? 620W 太陽能併網實作

由於使用沉水馬達~ 不希望有感電的情況發生~ 因此採用直流馬達發電!

也就順勢利用太陽能板(12V) 直接供電給馬達...

當時候只有使用15W左右的小板子...

後續才又添購90W / 12V 的板子來供應整個魚池的供電!

太陽能不能 !? 620W 太陽能併網實作
太陽能不能 !? 620W 太陽能併網實作

陸續隨著家中汽車電瓶的汰舊~ 順勢買了控制器來達到24小時全天候供電!

並設定夜間啟動照明輔助!

而上述這些~ 都已經是8年前的事情了....

好不容易存了10000塊的私房錢! 決定購置一套太陽能併網設備來降低家中的用電量!

順勢將一些感想跟過程分享給網友參考!


▋事前準備...

首先~如果您跟我的目的一樣~ 就是希望單純降低家中的電費! 沒有要賣電!

那你要先觀察家中基本(最低)的每小時用電功率 ...

以我家為例...雖然是三代同堂~ 不過白天的每小時用電量其實很低!

低標大概在0.5Kw-h (0.5度電) 不過會有些起起伏伏的情況!

例如電熱水器.飲水機! 廚房設備等等! 另外就是我現在在使用的電腦!

雖然我電腦很入門! 不過如果開啟可能也要用上200W左右的 (粗估)

所以~ 重點是您想配置  您必須先了解家中用電情況才好進行下一步...

有了大概的概念~ 所以我配置了

太陽能不能 !? 620W 太陽能併網實作

315W單晶太陽能板*2
600W SOYO 併網機 (220V)
8米 2.0電線*2

設備總費用為 10000元新台幣! (但是不包括安裝材料跟施工等等...)

太陽能不能 !? 620W 太陽能併網實作太陽能不能 !? 620W 太陽能併網實作

太陽能板功率如上~ 板子尺寸為 168cm * 100 cm (大概)

太陽能不能 !? 620W 太陽能併網實作太陽能不能 !? 620W 太陽能併網實作

併網機為 SOYO 600W  AC 220V

選用220的原因是樓頂剛好有220的電源~ 加上220的轉換效率高一些些!

不過也很多人考量方便性所以選擇110V的配置! 這個看個人環境而定!

不過我就不考慮配置電池~ 我單純白天發多少電直接併入家中電網! 降低用電量而已!

因為我一直覺得電池的成本很高~ 效益不明!

很怕好不容易賺回了電費但是又要購置新電池了...不過具體如何我沒有精算!

電池的部分可能要有玩鋰鐵電池的網友來分享! 當然~ 配置電池也有不少額外好處就是!

例如停電的時候~ 夜晚家還是有電可以用的...或者家中的主要用電量都在夜晚~

透過這樣的配置就能做一個調節的功能!

太陽能不能 !? 620W 太陽能併網實作

另外要留意一個問題~如果發的電多過於使用的需求~ 有可能造成電錶轉盤反轉!

但是反轉的情況電費還是照樣算的~ 這個需要注意!

據說民國95年以後的電錶則配置有逆止閥! 就不會有這情況產生!

我原先打去台電~ 告知可以更換數位雙向電錶~

不過後續我觀察我的發電與用電情況差不多平衡~ 因此沒有去申請!

不過台電也有告知陸續會逐步更換數位電錶~只是時間順序的問題而已XD

太陽能不能 !? 620W 太陽能併網實作

▋安裝...

具體安裝方位跟角度其實網路說法很多~ 我則參考多數論點~

由於居住中部地區~ 我選擇向南 大概20度頃角!

固定方式都是一些簡單的鍍鋅角鋼~ 之前問過如果請人安裝!

包括配線等等印象要2萬塊左右....想說基本的配置應該還不算太困難!

就自己來吧....

太陽能不能 !? 620W 太陽能併網實作太陽能不能 !? 620W 太陽能併網實作太陽能不能 !? 620W 太陽能併網實作太陽能不能 !? 620W 太陽能併網實作

具體安裝我也沒啥概念~ 但是就是不要撞風~ 所以下方都有留空間讓風流過!

避免整個掀起.... 地面打了膨脹螺絲的位置~ 後續都要補上防水塗料!

此外~ 考量颱風的情況~ 支架做可以平躺的方式~ 如果真的有颱風警報~

事前可以先讓它貼平地面固定~ 減少吃風!

太陽能不能 !? 620W 太陽能併網實作

不過才放兩天~ 發現落塵就滿嚴重的~

太陽能不能 !? 620W 太陽能併網實作

後續打算上這個塗料試驗看看是不是真的有效果~ (等塗料到後續再補充對照效果)

太陽能不能 !? 620W 太陽能併網實作太陽能不能 !? 620W 太陽能併網實作太陽能不能 !? 620W 太陽能併網實作太陽能不能 !? 620W 太陽能併網實作

購買的時候~ 廠家已經幫我把正負電源接上防水快接頭~

太陽能不能 !? 620W 太陽能併網實作

單板開路電壓量測為37.6V

太陽能不能 !? 620W 太陽能併網實作
太陽能不能 !? 620W 太陽能併網實作

配合我併網機的輸入電壓~ 我需要把兩塊板子進行串聯~

太陽能不能 !? 620W 太陽能併網實作
太陽能不能 !? 620W 太陽能併網實作太陽能不能 !? 620W 太陽能併網實作

線材的部分~ 廠家出貨配置為 2.5mm2多股線配置!

另一頭已經都接好對應的快速公母頭...基本上只要對接即可!

太陽能不能 !? 620W 太陽能併網實作

併網機的部分~ 由於是入門低功率機種~ 相對功能也簡單~

只有(DC直流)輸入 以及變壓後的 (AC交流) 輸出~ 還有一個開關鍵!

太陽能不能 !? 620W 太陽能併網實作

機體上方則有三個指示燈~ 包括電源 運轉及溫度指示燈!

接著我先接壓好其中的正極~ 並且接好!

太陽能不能 !? 620W 太陽能併網實作

另一條線還沒接上併網機之前~再三確認正/負極是否正確!

正確後為了安全起見~ 我又移除掉太陽能板的快速接頭~

太陽能不能 !? 620W 太陽能併網實作
太陽能不能 !? 620W 太陽能併網實作太陽能不能 !? 620W 太陽能併網實作

先連接上併網機後~ 再去接上太陽能板上的快速接頭!

避免短路意外發生~

太陽能不能 !? 620W 太陽能併網實作

連接妥當後我會再確認一次~ 確定無誤後才會啟動開關!

基本上連結後只需要將輸出的插頭直接插上家裏的220V插座~ 啟動併網機即可開始運作!

太陽能不能 !? 620W 太陽能併網實作太陽能不能 !? 620W 太陽能併網實作

不過我為了想知道發電效益跟數據~ 所以我買了顆量測器!

(如果比較高階的併網機內鍵數據資料可以參考)

太陽能不能 !? 620W 太陽能併網實作

例如這是網路上別人分享它的併網機太陽能功效紀錄~

太陽能不能 !? 620W 太陽能併網實作
太陽能不能 !? 620W 太陽能併網實作

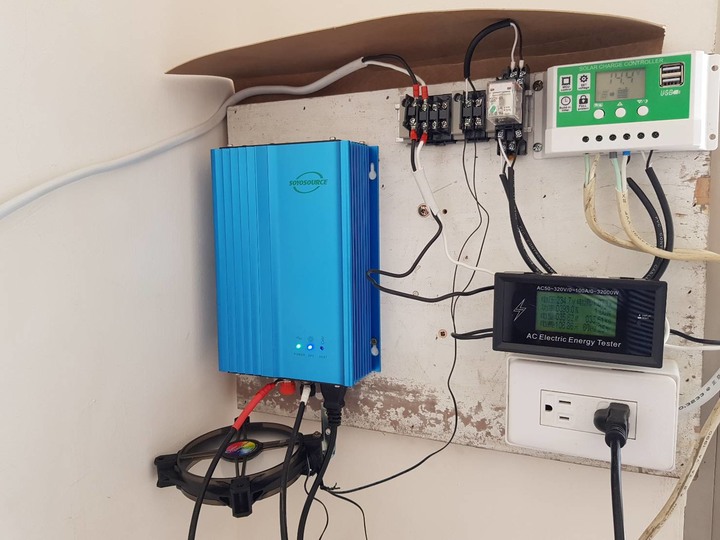

為了先確認整個配置是否正確~ 我先使用臨時的線路~ 這兩天會弄好控制盤!

包括額外的散熱~ 希望能延長併網機的壽命!

太陽能不能 !? 620W 太陽能併網實作太陽能不能 !? 620W 太陽能併網實作太陽能不能 !? 620W 太陽能併網實作太陽能不能 !? 620W 太陽能併網實作

整個迴路都正確之後~ 就可以從檢測儀上面看到目前發電的功率為 396W

太陽能不能 !? 620W 太陽能併網實作

再確定功能都正常後~ 我需要先測試這台併網機的 防孤島 功能是否正常運作!

此功能作用為當外部電源切斷 (例如台電正在進行施工外部線路斷電)

併網機也要即時進行斷電~ 除了避免自身設備過載外~ 也要維護施工人員的安全!

太陽能不能 !? 620W 太陽能併網實作太陽能不能 !? 620W 太陽能併網實作太陽能不能 !? 620W 太陽能併網實作

測試此功能正常~ 併網機可以確實切斷交流電輸出並網!這點很重要~

大家千萬要留意這個功能!

太陽能不能 !? 620W 太陽能併網實作

雲層狀態少雲~ 但是偶而會遮住日照!

太陽能不能 !? 620W 太陽能併網實作

第一天臨時線路配置好後上線的天氣情況!

太陽能不能 !? 620W 太陽能併網實作

透過APP(藍芽連接監測器)  測得最高發電功率為454W

太陽能不能 !? 620W 太陽能併網實作
太陽能不能 !? 620W 太陽能併網實作

到了傍晚剩下14.4W

太陽能不能 !? 620W 太陽能併網實作
太陽能不能 !? 620W 太陽能併網實作

合計第一天的發電量為 2.02度~

太陽能不能 !? 620W 太陽能併網實作

太陽能不能 !? 620W 太陽能併網實作

隔天一早七點左右~ 也開始有微量的發電功率產生!

太陽能不能 !? 620W 太陽能併網實作

當天我測得最大的發電功率為494W~ 約莫是80%的轉換效益!

太陽能不能 !? 620W 太陽能併網實作3

前兩天累計發電度數為4.86度~

太陽能不能 !? 620W 太陽能併網實作

第三天則幾乎全天這樣雲層+半陰天狀態!

太陽能不能 !? 620W 太陽能併網實作

累計三天發電總度數為6.61度~ 扣除前兩天的4.86度

等於第三天陰雲天氣只有發1.76度電~

太陽能不能 !? 620W 太陽能併網實作太陽能不能 !? 620W 太陽能併網實作


▋ 總結


您如果問我太陽能行不行~ 我會說很可以!

就我目前相關設備都使用太陽能的狀態下其實很滿意~

至於太陽能發電併網這件事情! 我目前還是很樂觀的看待~

我認為要回本應該不難~ 而且有一個關鍵是 用電度數分段的問題!

舉例來說 一般住家用電 夏季  / 非夏季

120度以下部分  每度    1.63  /  1.63
121~330度部分           2.38 /  2.10
331~500度部分           3.52  /  2.89
501~700度部分           4.80 /  3.94
701~1000度部分         5.66  /  4.60
1001度以上部分          6.41  /  5.03

首先~ 我每個月發的電費基本上已經是一筆金額回收了~

再來~ 我原本可能一個月350度~ 但是因為我每個月多發了60度以上的電!

讓我原先的電費從 3.52降到2.38   等於我那個月份省下來的金額為

60*3.52 + 290*(3.52-2.38) 541.8 元~

接著~ 還有跟去年同期相比的節電優惠!

如果照這樣的去算~ 運氣好的話我認為2-3年回本都是有可能的!


:經網友提醒,電費分段算法不是這樣Orz.而是該度數用電則以其對應價格計算!切段計算而且總度數單一電價。

不過如果照這邏輯推敲~ 同樣這套設備~ 對於原先就是高用電度數的家庭來說~

電費單價高的因素相對回本速度也就更快了!

當然設備的維護跟防備也是大家要留心跟納入考量的重點~

太陽能...就我來看! 真的很能....

後續還要重新配線~如果比較謹慎的還可以額外弄繼電器做一個二次保護迴路!

例如斷電後延後15秒再併網等等配置! 這個看個人考量!

簡單跟大家分享~ 後續有更多更新再補充!

12/29補充 今天彰化一早就下雨了~ 補上早上七點多測得的資訊!

太陽能不能 !? 620W 太陽能併網實作太陽能不能 !? 620W 太陽能併網實作

這樣的天氣只有些微的發電量~ 預估今日整天都會是這樣的陰雨天!

再來補充這樣的天氣的發電量!

太陽能不能 !? 620W 太陽能併網實作

到了傍晚~ 陰雨天一整天大概只有0.08度~ 基本上可以忽略了XD

等於只有產生80W的電力~  不無小補啦Orz



2020/1/12更新

目前正在做每個月分的發電紀錄~

先統計12/26上線到今日 1/12  共18天的發電總量!

太陽能不能 !? 620W 太陽能併網實作

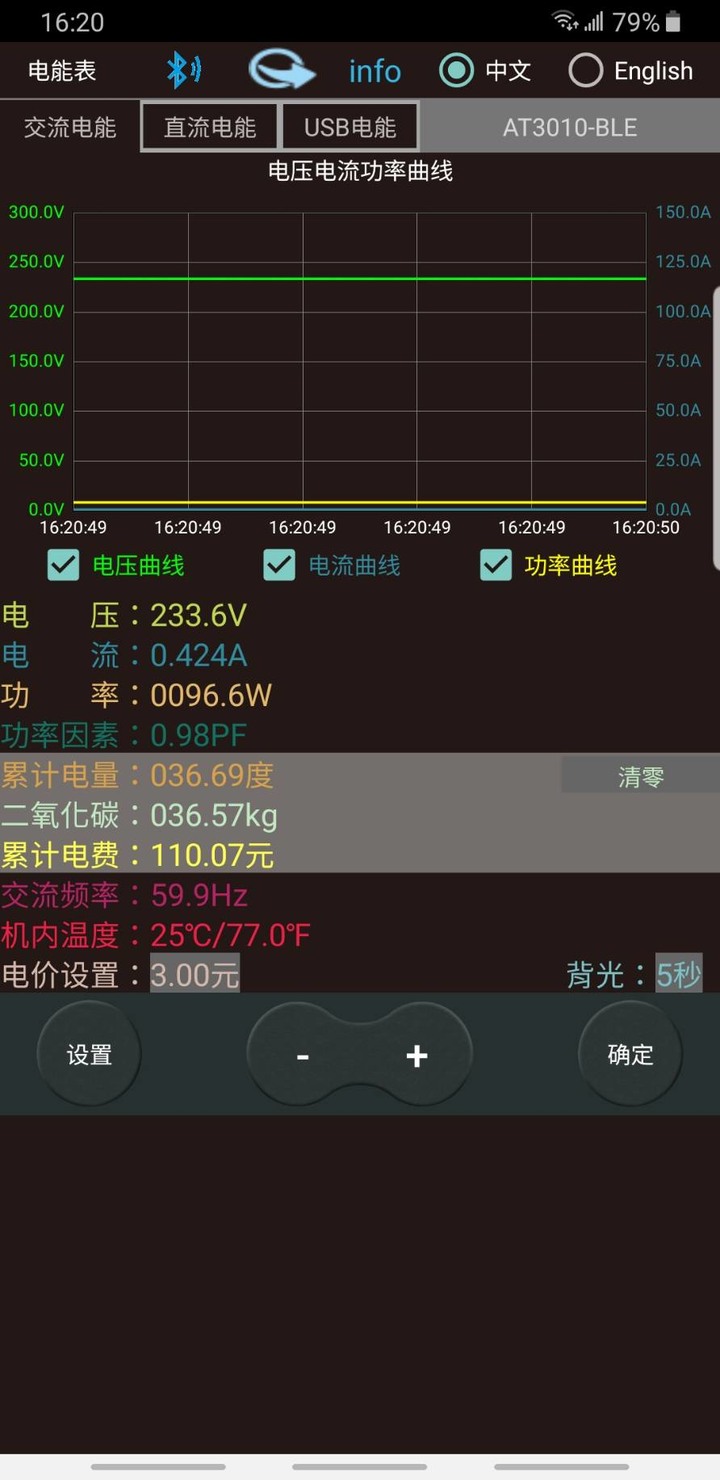

累計發電量為36.69度電~ 單價電費算3元  發電金額為110元!

太陽能不能 !? 620W 太陽能併網實作

另外高功率 400W以上 發電轉換下~ 併網機機體相對溫度較高!

因此我補上日間自動搭配一顆電腦風扇(2W)輔助散熱 傍晚無日照後自動關閉風扇


2020/02/06 更新

累計2019年12月26日 上線到12/31日累積發電為 9.09度

太陽能不能 !? 620W 太陽能併網實作

2020年01月01日 到 2020年 01月31日發電量為 85.64 - 9.09 = 76.55度

等於2020年1月份整個月分發電量為 76.55度 (229.65元)

太陽能不能 !? 620W 太陽能併網實作

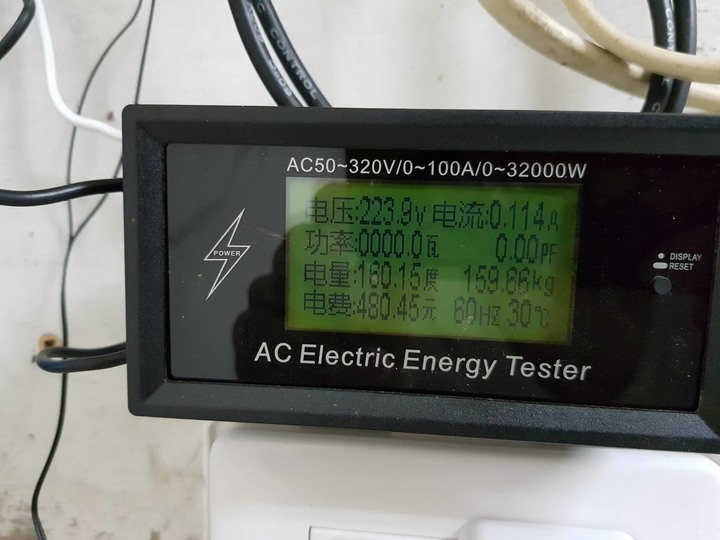

2020年02月01日 到 2020年02月29日 發電量為 160.15-85.64 =74.51

2020年02月份發電量為 74.51度 (223.53元)

2020年03月份發電量為 78.63度 (235.89元)

2020年04月份發電量為 73.28度 (219.84元)

2020年05月份發電量為 42.36度 (127.08元)

2020年06月發電電量為 82.07度 (246.21元)

2020年07月發電電量為 101.09度 (303.27元)
這裡太晚紀錄  這裡的度數包括8/1~8/8 的發電度數!  所以八月會少8天的發電量!

 2020年08月發電電量為 90.24度 (270.72元)
做什麼都好,但要懂得快樂!
太厲害了!

五分奉上~

是說這個是淘回來自己安裝的嗎?





balllinmouse wrote:
▋620W太陽能併網(恕刪)
同名男子 wrote:
太厲害了!五分奉上~(恕刪)


直接跟台灣廠商買的~

原本也看了很多對岸的併網機~

其實功能跟價格都很可以~ 但是很多都卡在 50Hz的頻率問題!

所以放棄Orz
做什麼都好,但要懂得快樂!
balllinmouse wrote:
我認為要回本應該不難~ 而且有一個關鍵是 用電度數分段的問題!

舉例來說 一般住家用電 夏季 / 非夏季

120度以下部分 每度 1.63 / 1.63
121~330度部分 2.38 / 2.10
331~500度部分 3.52 / 2.89
501~700度部分 4.80 / 3.94
701~1000度部分 5.66 / 4.60
1001度以上部分 6.41 / 5.03

首先~ 我每個月發的電費基本上已經是一筆金額回收了~

再來~ 我原本可能一個月350度~ 但是因為我每個月多發了60度以上的電!

讓我原先的電費從 3.52降到2.38 等於我那個月份省下來的金額為

60*3.52 + 290*(3.52-2.38) 541.8 元~

接著~ 還有跟去年同期相比的節電優惠!

如果照這樣的去算~ 運氣好的話我認為2-3年回本都是有可能的!

當然設備的維護跟防備也是大家要留心跟納入考量的重點~

太陽能...就我來看! 真的很能....冷笑

後續還要重新配線~如果比較謹慎的還可以額外弄繼電器做一個二次保護迴路!

例如斷電後延後15秒再併網等等配置! 這個看個人考量!

簡單跟大家分享~ 後續有更多更新再補充!(恕刪)


我沒記錯的話..如果你一個月用350度..發電60度

你省下的錢最多就19*3.52+41*2,38=164.46元左右

只有164.46元...而不是514.8元

你的算法有錯

因為他是超過那個度數後的度數才算下一級的收費

而不是超過那個度數後所有用電都收下一級的收費
勝天半子亦是輸
黑羽斷翼 wrote:
我沒記錯的話..如果...(恕刪)


原來如此,感謝說明,原來電費是這樣算Orz

我太外行了XD

那這樣看起來相對高用電量的似乎更快回本!?
balllinmouse wrote:
▋620W太陽能併網...(恕刪)


又是一篇好文,感謝分享
dopiho wrote:
又是一篇好文,感謝分(恕刪)


也感謝網友的指正~ 看來我對於回本的概念要重新估算了^^

這就是PO文的好處...不會活在自己的想像世界裡! 看不到真相
做什麼都好,但要懂得快樂!
一方面記錄自己的實做,一方面分享給網友...讚...五分奉上!!
我是太陽能從業人員..
你角鋼厚度建議用2.6或是超過的比較好....
避免變型把太陽能板損壞[機率不高拉]....
其它沒啥問題...
要不要來轉職...太陽能超缺人...
太讚了~可惜北部太陽沒有中部好~!!
看起來發電效率還不錯~基本小電量都應付的過去!!~
99分奉上~~~
