我的自宅惡搞_第七彈 : 劇院(全文完)

這部份就比較流水帳了

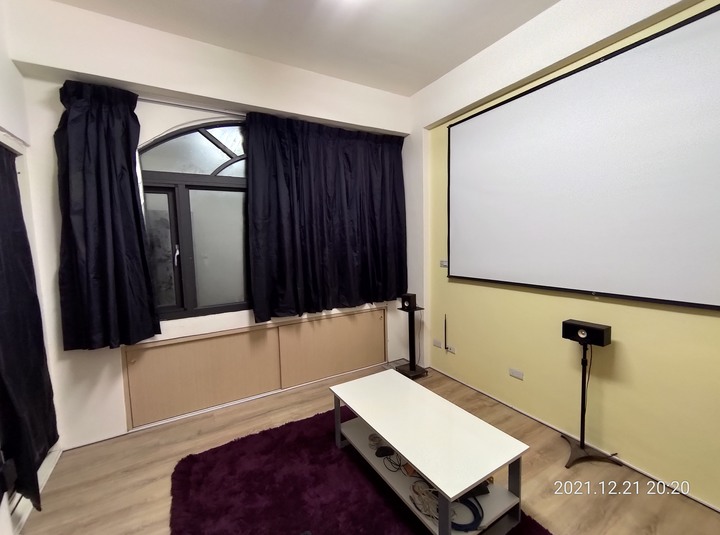

把遮光搞上

遮光窗簾是之前舊家就有的,稍微修改一下裝個窗簾桿就上去了

不同的是新的空間有一個三合一通風門跟窗型冷氣孔

通風門的遮光把剩的遮光布整裡一下做了一塊剛好能遮滿,上方車一個可以穿桿的孔,然後最簡單的伸縮桿架上去就搞定了

冷氣孔的部份用木板裁一塊合適的尺吋,表面貼個黑布就可以黏上去

遮光算是比較基本的,過個流水帳

然後把整個空間的雜物清理好,積了五年的灰塵清一清

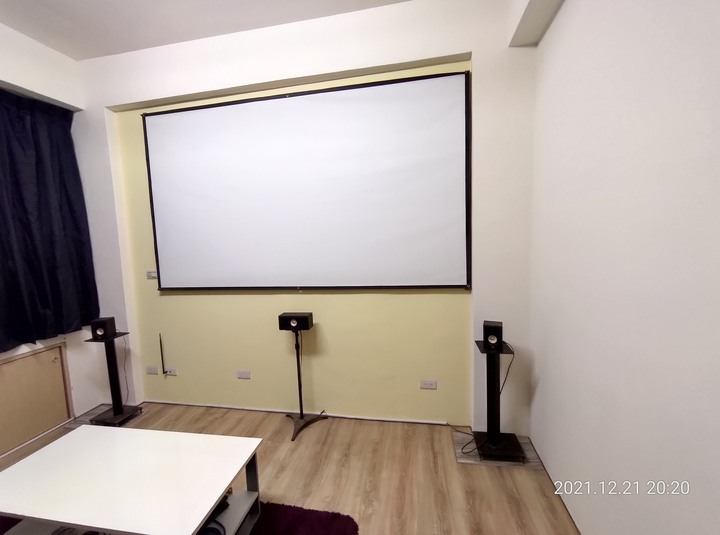

這張跟前面有個不同的地方,我把環繞喇叭往後挪了

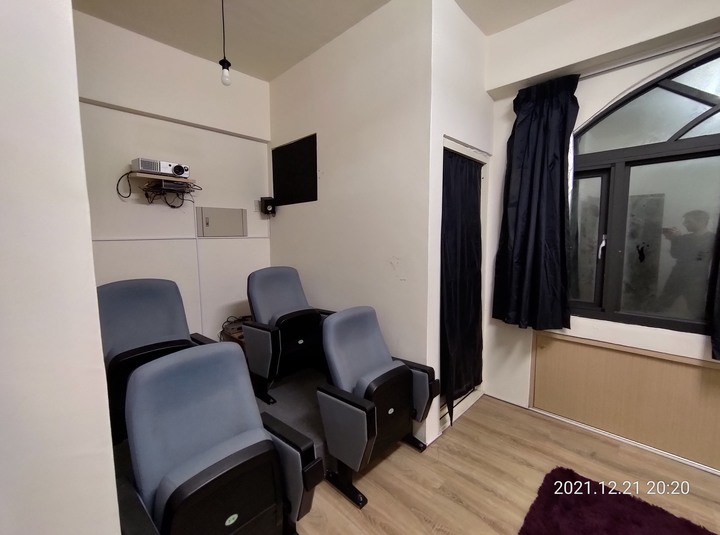

因為裝好座椅發現環繞喇叭離後排座椅太近,所以就把環繞退到後牆以取得足夠的距離

大致上就完工了

剩下就是投影機的調整,還有音響的調整,這些需要花點時間微調

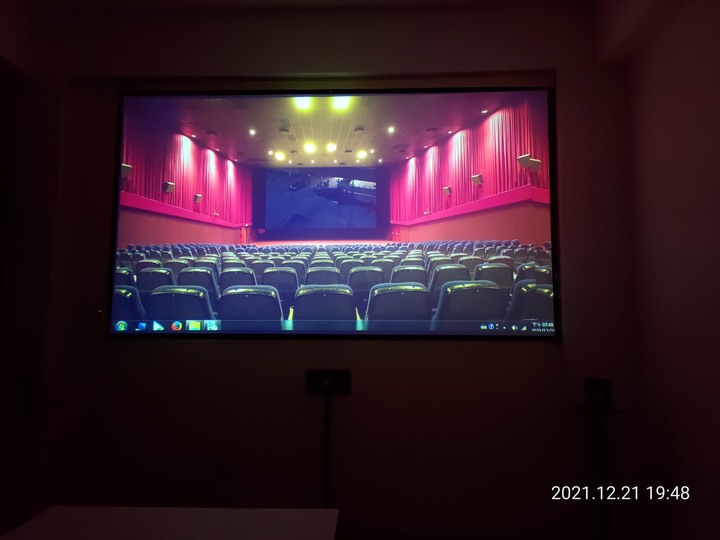

今天整理完試開機時,已經六七年沒開機的電腦差點開不起來

最後把記憶體拆下來清一清又復活了

這台電腦配備雖然過時,三代i7 + 16G ram,考慮到投影機也只有FHD的能力,放FHD影片還是輕鬆寫意的

系統還是當時的win7,考慮升級win10再安裝串流軟體




以前的電影片源怎麼來大家就心照不宣了

但時代不一樣了,想看電影就是把Netflix, Disney+買好買滿,串流看影片吧

自此劇院大概完成70%,還需要花一點時間處理音場的調整

還有遮光窗簾有些漏光也有改善空間

最後是還有兩個項目是我還想延伸的

一是座椅區牆面的改善(遮線槽+降低空間殘響)

另外是我要在四張座椅都安裝當年的踢屁屁神器(低頻震動器)

這兩個部份留待接下來繼續更新
PC版Netflix, Disney+ 要注意PC HDMI輸出有沒有支援HDCP...
就算有支援可以輸出, 但目前都不支援4K+HDR.. 如果投影機未來有想要升級..那弄塊Tivo Stream 4K , Google TV 或是 Apple TV來用效果應該會更好...
yagami7215
投影機目前只有FHD,等要升級4K投影機時,訊源應該也是會改掉了
好酷喔,只是座位間感覺有點窄,進出不太方便
yagami7215
是的,座位區中間的走道只有30cm,算是堪用吧
有在電影院看電影的人應該有留意到,電影院的音效在低頻強烈時會整個椅子都在震動

其實這個效果大多不是真的重低音很強勁,畢竟要讓低頻強到可以震動椅子,需要的低頻量感大到一個很誇張的程度。

電影院多半是利用低頻震動器來達成這個效果,增強體感低頻表現

這個產品多年前也有出現在家用市場,俗稱踢屁屁,安裝在椅子上,直接透過椅子把低頻震動傳遞到身體,搭配重低音的效果讓一般家庭劇院比較受限的重低音效果大幅提升

因為在家裡要弄很兇猛的重低音本身不是那麼困難,困難的是真的搞這麼硬,可能片頭還沒結束,鄰居就來拍門了

低頻震動器的原理跟喇叭單體基本一樣,拿掉震膜結構,讓音圈把震動直接傳遞到椅子上

網路上也有教你用一般單體DIY做低頻震動器的,我曾經用一顆淘汰的六吋低音單體做了一顆,的確有效果

所以這次的自家劇院計劃我也一直把低頻震動器放在升級清單裡

趁領年終的機會就淘寶了一下


這是我買的低頻震動器。額定10w,峰值30w。一次買四顆裝四張椅子



計劃要裝在椅子內


把椅面拆下,下方的塑膠板也拆下,就會露出椅面底部的底板


把低頻震動器直接鎖在底板上,因為底板是木板,用長度合適的自攻螺絲直接鎖進去就可以了。要留意螺絲別太長,畢竟人就是坐在上面,屁股被螺絲戳到就哭哭了。


蓋回底座塑膠外蓋,震動器就完全藏起來了,先留個線頭方便接線。線接好再藏線走線


接下來要處理擴大部份,低頻震動器本質就是一個喇叭單體,只是不用來震動空氣而是用來震動屁股
所以也需要有擴大電路把低頻訊號放大電流推動震動器

這裡我選擇使用現成的擴大電路板,我選擇D類擴大,D類擴大的優點是效率高,發熱少,電路體積很小
這一片電路板是20w x2,很小一片,我有四顆所以需要"四聲道"的擴大,所以要兩片
D類擴大的缺點是聲音通常比較被垢病,尤其這種便宜的現成品,不過我認為屁股應該是感覺不出D類擴大好不好"聽",只要功率夠應該就是很OK的


擴大器的外殼是在電料行買的鋁殼,開孔配置輸入輸出接頭即可,輸出就用便宜的夾式端子,四聲道
輸入就只有一顆RCA端子,線路就是重低音訊號輸入後並聯給四聲道擴大放大後輸出
電源輸入是直接直流輸入,我買了2Pin的金屬端子+座,電源就用現成筆電的電源供應器(19v / 7A)


正面安排了四顆VR來分別調整四組的"音量",就是震動強度,所以四張椅子可以根據需求調整震動感,電源燈也安排上。 我沒有設計電源開關,把變壓器插在有帶開關的排插上,用排插的開關來控制即可


擴大器製作完成,就放在音效解碼器上面,我特地挑長寬跟解碼器一樣的殼就是為了可以直接疊
低頻訊號就在解碼器上,所以就可以就近直接從解碼器接到低頻震動放大器


心得 : 很震!
jon8395
哇賽,原來電影院有這種東西,專業,受教了。有沒考慮椅子鎖個杯架啊?哈
yagami7215
有杯架喔
第一階段完結

過年前把劇院算是處理到這個階段結束了

最後一個施工是座椅區壁貼

這個壁貼有兩個目的,一是讓後方的線槽藏在線條裡變得比較不明顯

另一是這種偽磚牆壁貼的材質是泡棉,表面凹凸不平,凹處大約厚2mm,凸處約4~5mm

利用泡棉+高低紋路起到消除殘響的目的




這個劇院大致上到這裡就算是告一段落了

短時間真的不會再更新了

要更新的話就是更換整套音響,支援杜比全景聲的5.1.2系統,或是支援4K的投影機了

這兩個都是暫時沒計劃的
