請問快速鐵捲門可不用控制器，直接用24V電池驅動嗎？

因為舊家之鐵門很少使用，致想把原遙控方式改為按釦式，於是搜尋得到此篇：

https://bigwolf99.pixnet.net/blog/post/9809533-%E6%A0%BC%E4%BE%86%E6%B7%82%E5%BF%AB%E9%80%9F%E6%8D%B2%E9%96%80%E6%95%85%E9%9A%9C%E5%88%86%E6%9E%90

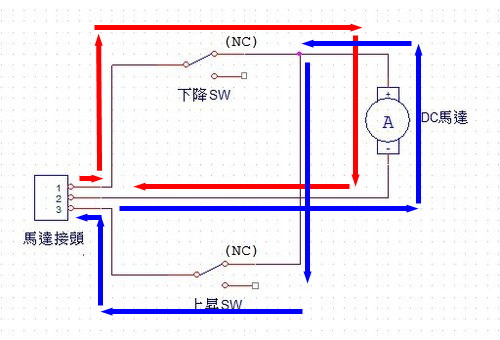

我貼一下原作者之圖及以下：

控制方法:
馬達端子腳位為: (1)綠 (2)白 (3)黑
當24V RELAY (OFF), (1):+24V, (2):GND, (3): 空接 --> 捲門下降行程
當24V RELAY (ON), (1):空接 , (2):+24V, (3):GND --> 捲門上昇行程

請問如確定是 24V 直流電，那可以不用控制箱，直接用 24V 供電給那三條線驅動捲門上和下嗎？

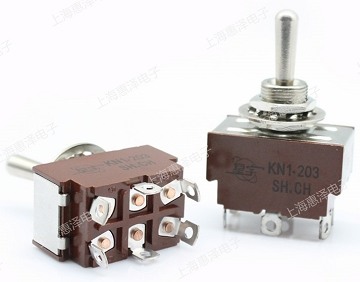

那要買何種按釦，內外二組又要如何接線？

謝謝您的熱心解答！

請問快速鐵捲門可不用控制器，直接用24V電池驅動嗎？

2022-03-30 12:48 #1

文章關鍵字

電池馬驅動鐵捲門舊家鐵門原遙控方式此篇 https://bigwolf GND relay on

大野狼

4668分

2樓

大野狼

個人積分：4668分

文章編號：84527069

like5dm wrote:
因為舊家之鐵門很少使(恕刪)

不用那麼麻煩, 裝一台UPS就行 !

heartgame

4299分

3樓

heartgame

個人積分：4299分

文章編號：84530056

這樣的問題，應該得不到答案！

只能自己試！純個人覺得

等那一天，利益不是人的主要目的，那麼我才會被別人說服....................

like5dm

5008分

樓主

like5dm

個人積分：5008分

文章編號：84530074

大野狼 wrote:
不用那麼麻煩, 裝一(恕刪)

謝謝您的回覆，可能我說得不夠清楚，我的意思是：

控制器完全不用了（已拆下），只想利用這位前輩所說：

控制方法:
馬達端子腳位為: (1)綠 (2)白 (3)黑
當24V RELAY (OFF), (1):+24V, (2):GND, (3): 空接 --> 捲門下降行程
當24V RELAY (ON), (1):空接 , (2):+24V, (3):GND --> 捲門上昇行程

也即原本是另有二條電源線接進本控制器之變壓器，最後再由那三條線輸出給馬達，現在我想直接用 24V 電池接按釦到那三條線，就是不知可不可行，更不知如何接線，麻煩先進們多多指點了！
