請教前輩們，如何利用
LRS-50-24 電源供應器
Omron LY2H-J 24VDC 繼電器（8-pin)
SOCA SI-15 紅外線感應開關（5線,+,GND,N.O,N.C.COM）
ANV H3M-A 1S/10S/1M/10M 24VDC timer計時器（8-pin)
JXL 0901-255 DC24V 電動推杆
設計出觸發SI-15紅外線感應開關後，JXL 0901-255 DC24V 電動推杆伸出，10秒後電動推杆縮回的電路接線圖
個人積分：0分
文章編號：93134976
個人積分：38分
文章編號：93135065
這種用兩顆繼電器加一顆限時繼電器控制電動缸，本質就是「DC馬達正反轉控制 + 時間控制」。
基本做法是兩顆繼電器（K1、K2）負責改變電動缸的正負極方向，K1吸合時讓馬達得到正向電壓（A+ / B-）做伸出，K2吸合時反接（A- / B+）做縮回。限時繼電器則負責決定動作時間，例如觸發後先讓K1吸合運作一段時間，時間到後停止或切換輸出，再讓K2動作完成回縮。
實務上最重要的是K1和K2一定要做互鎖，避免同時吸合造成短路；其次是繼電器接點容量要能承受電動缸啟動電流，因為瞬間電流通常比額定值高很多；最後如果沒有行程限位，建議加機械或電子限位開關，避免時間控制誤差導致頂死。
整體來說這是標準的正反轉控制架構，只要互鎖與負載匹配正確，就可以穩定完成電動缸伸縮控制。
請問前輩方便的話，可以提供接線圖嗎？感謝🙏
個人積分：2681分
文章編號：93135335
Midorli wrote:
請教前輩們，...(恕刪)

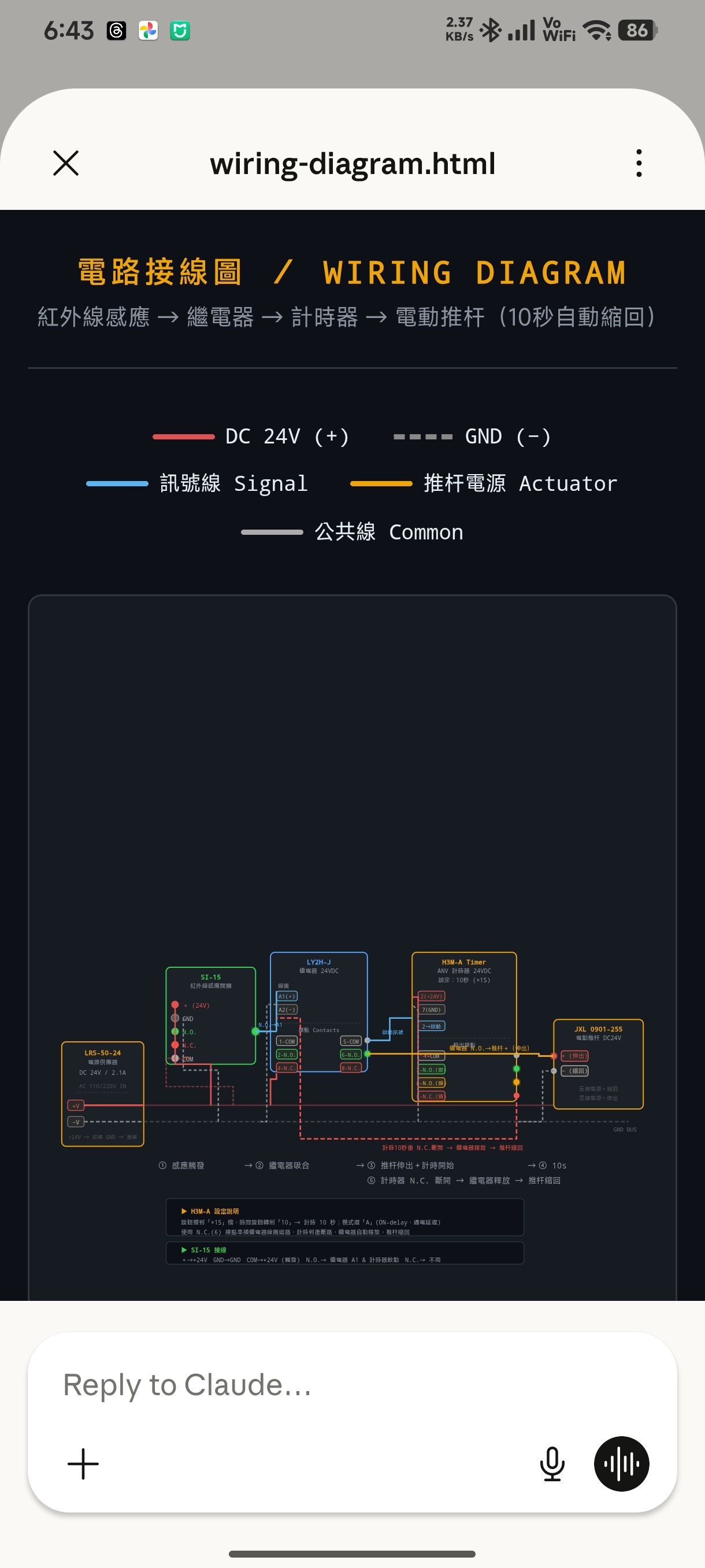

我來幫你設計這個電路。讓我先分析各元件的功能：
**電路邏輯：**
1. SI-15 感應到人 → 輸出訊號
2. LY2H-J 繼電器 接收訊號 → 切換電動推杆電源（伸出）
3. H3M-A 計時器 同時啟動計時 10秒
4. 10秒後計時器動作 → 繼電器斷開 → 推杆縮回
以下是完整接線邏輯說明：
---
## 核心電路邏輯
**關鍵設計：計時器 N.C. 串接繼電器線圈**
```
SI-15 N.O. → Timer H3M-A N.C.(pin6) → Relay A1(+)
↓
Relay A2 → GND
```
**動作流程：**
1. **感應觸發**：SI-15 感應到人，N.O. 閉合
2. **繼電器吸合**：電流通過計時器 N.C.(尚未計時完) → 繼電器線圈通電
3. **推杆伸出**：繼電器 N.O.(pin2) 閉合 → +24V 送到推杆＋極
4. **計時同步**：H3M-A 同時通電，開始計 10 秒
5. **自動縮回**：10 秒後，計時器 N.C.(pin6) **斷開** → 繼電器線圈失電 → 推杆失電縮回
---
## ⚠ 重要注意事項
- **H3M-A 設定**：模式選 **A（ON-delay）**，倍率 **×1S**，旋鈕撥 **10**
- **推杆縮回方式**：若 JXL 推杆是**彈簧縮回型**，斷電即縮回 ✓；若是**雙向電動型**，需加第二顆繼電器做極性換向
- **保護建議**：推杆迴路加 3A 保險絲，避免行程限位開關故障時燒毀推杆
