sunmooncd96 wrote:
電壓放大6414兩級...(恕刪)
您這算是分享文嗎?
一點都不完整。
個人積分：788分
文章編號：19653866
個人積分：325分
文章編號：19689499
個人積分：6分
文章編號：19788255
個人積分：0分
文章編號：19899257
因為
還在跟211奮戰
所以 5.0
已經放很久
有多久
大概2年
不過因為 211只花了一周就搞定
可能要 先修正
工作順序
從 5.0開始
因為都要從前言開始
不能亦下就完工
計算 燈絲 的 工作 條件
前場 kt88 6.3v 1.2a 三隻 串聯 ｆ １８。９ｖ １。２ａ
候場 6v6 6.3v ０。４５ａ １２。６ｖ ０。４５
計算電流 ｈｔ
ｋｔ８８ ８０ｍａ ＊３ ＝２４０ｍａ ｂ ３８０ｖ ｓｇ ３００ｖ
６ｖ６ ４０ ＊３ ＝１２０ＭＡ ｂ ３００ｖ ｓｇ ２５０ｖ
１２ａｕ７ ｂ２ ３２０ｖ ｉ ３。５＊２０＝ ７０ＭＡ Ｆ ６。３Ｖ ０。３Ａ＊５ ＋１。５Ａ
ｂ３ ２８０ｖ
總電流 ２４０＋１２０＋７０＝４３０ｍａ
所以 ｃｈｏｋｅ ０。４５Ａ ５Ｈ
所以 ＶＡＣ ３３０Ｖ－ｏｖ－３３０ｖ ０。５Ａ
所以

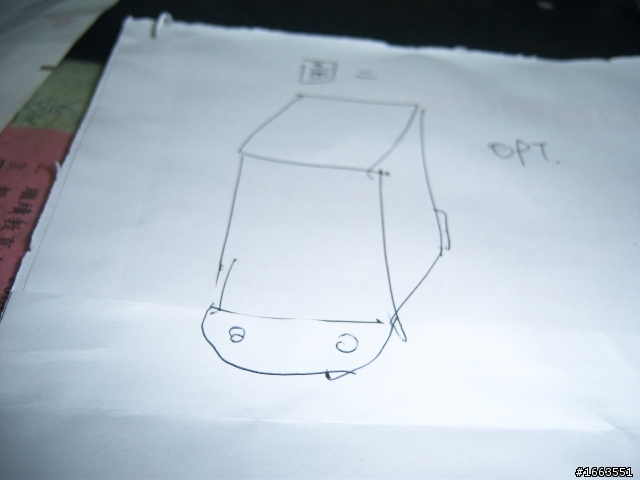

下一次 附上一張 鋁箱 鐵殼 的 ５。０ 照片
待續
待續
非廣告
請常念
南無觀世音菩薩
個人積分：0分
文章編號：19923109
power 撥段開關 用作 電源 開關 指示燈 lump
vAC 270V-0v-270v 功率電源用 整流後 大概300V 所以只能用 6L6 6V6 或 EL34
http://attach.mobile01.com/attach/201006/mobile01-
31.5V燈絲
AC公的和fuse座
還沒有吃錫的輸出端子
五組的輸入端子
小九腳 兩級直交線路
八腳的管座 燈絲 -2 -7 P-3 SG-4
陰極電阻
HT 隔離用電阻
很亂因為還沒有搭地線
russia 的 cccp 油質電容
spragui 的EC電容
交流安培計
