喇叭線需要正負對絞嗎？

最近拆了一顆藍芽喇叭，發現接到喇叭正負極的兩條電線是互相繞絞的，就像網路線一樣。這樣子的作法有什麼優缺點嗎
下圖中的四組絞線就是分別接到兩顆高音跟兩顆中低音的電線
喇叭線需要正負對絞嗎？

喇叭線需要正負對絞嗎？

2019-08-04 15:32 #1

文章關鍵字

喇叭線

faxio

3780分

2樓

個人積分：3780分

文章編號：74204403

對絞還有個作用就是線比較整齊容易整線

10499分

3樓

個人積分：10499分

文章編號：74205050

雙絞是為了抗干擾吧?(雜訊啦.串音拉~)

裏頭那幾顆磁環也是用作抗干擾

44分

4樓

個人積分：44分

文章編號：74205853

arou wrote:
最近拆了一顆藍芽喇...(恕刪)

1. 喇叭線輸出不能繞過磁環,會有串電感效應,高音會被衰減掉,高音會飇不上去...
2. 絞線是為了抵消電磁干擾一正一負抵消,右手定則...

arou

104分

樓主

個人積分：104分

文章編號：74206502

感謝各位，大概有個概念了

masonchen17639 wrote:
1. 喇叭線輸出不...(恕刪)

5766分

6樓

個人積分：5766分

文章編號：74218235

arou worte:
最近拆了一顆藍芽喇叭，發現接到喇叭正負極的兩條電線是互相繞絞的，就像網路線一樣。...(恕刪)

因為藍芽有 2.4G 高頻.. 喇叭線是有可能被藍芽當成天線, 打出去干擾到別人..

該產品送測時, 可能真的把喇叭線當成天線打出去了 , 所以 EMI 過不了,

修正時, 可能是發現喇叭線對絞, 就可以降低輻射強度到過的了關的程度..

RYAN1969

692分

7樓

個人積分：692分

文章編號：74221245

@宅男乙...正解, 我家的產品雖非消費型產品, 也是用類似手法處理EMI問題..

upsir

2584分

8樓

個人積分：2584分

文章編號：74222216

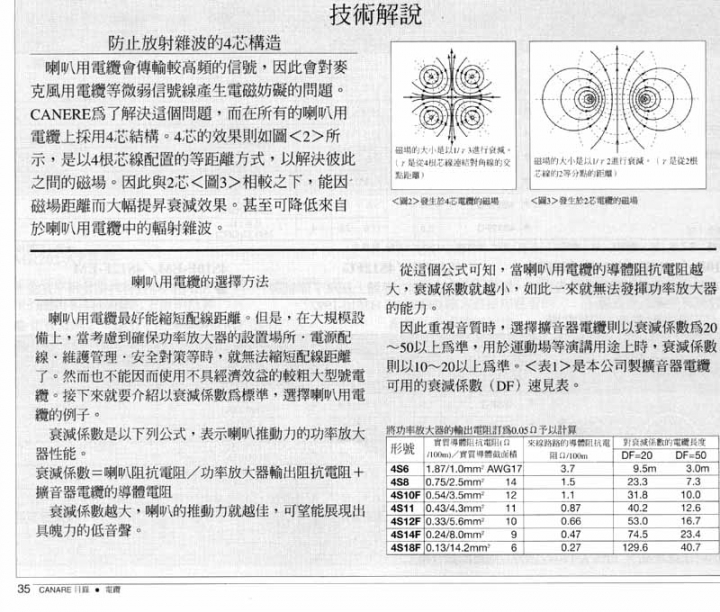

四蕊絞繞.................

luxor_w

6116分

9樓

個人積分：6116分

文章編號：74222836

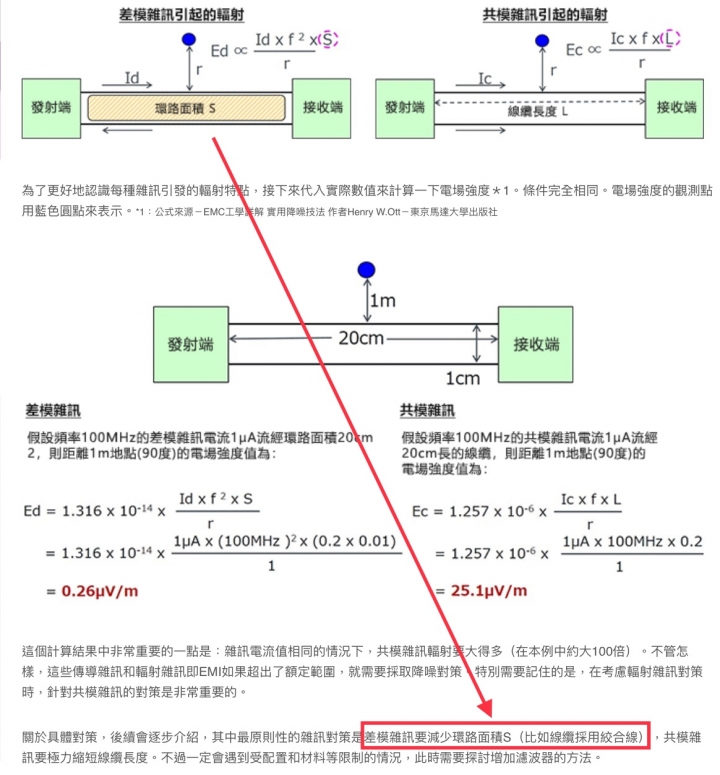

「共模」與「差模」，學理如下
（但這是機內線，跟機外線不能混為一談 orz

orz

，兩者訊號不同、電壓幅值也差不少）

但不能絞繞而要「隔離」的線，不要一股腦沒搞清楚都絞在一起。
如數位差動訊號要絞在一起，差模雜訊而達到抵銷目的。真空管燈絲交流點燈要絞在一起，達到平衡。左右聲道彼此不會抵銷只會互相干擾，類比/數位電源這種都是要隔離。
