[DIY]自製USB DAC電路,徹底解決耳機電流聲音

起因:
相信很多人都有,筆電搭配耳機時候,耳機傳來嘶嘶嘶雜音的經驗
尤其是滑鼠滾輪,鍵盤甚至軟體操作的時候
這個雜音主要是由於主機板上的音效晶片與電路Layout問題所導致

小弟我也一直因為這個雜音而煩,因此去年就有稍微search過一些解決方案
發現只有使用USB DAC才能夠徹底解決這個煩惱,最近比較有空閒(等研究所畢業口試中...)
就花了一些時間做一組USB DAC電路板

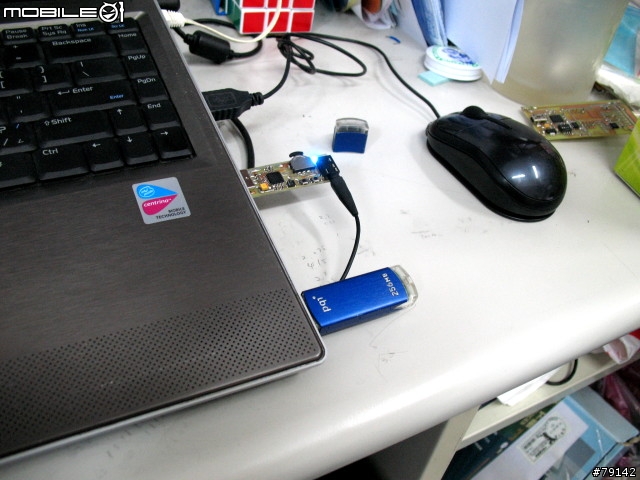

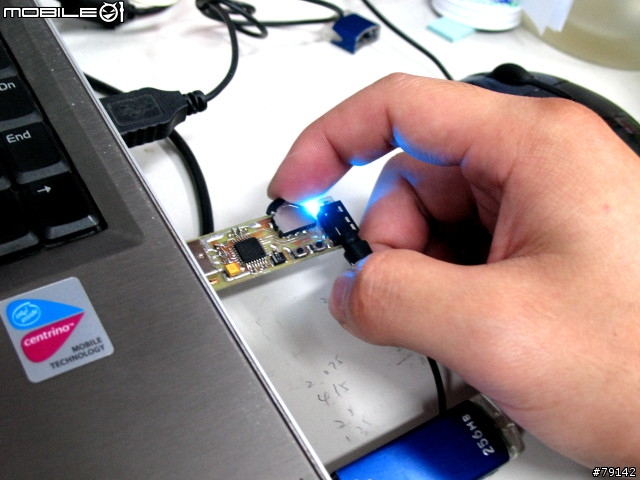

上機圖
[DIY]自製USB DAC電路,徹底解決耳機電流聲音

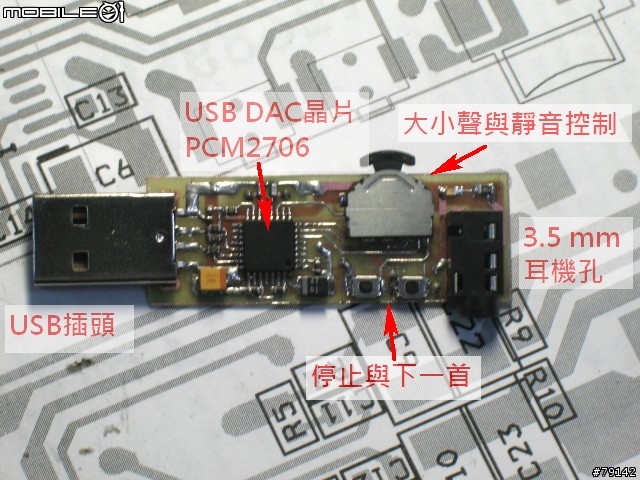

電路板零件分佈
[DIY]自製USB DAC電路,徹底解決耳機電流聲音

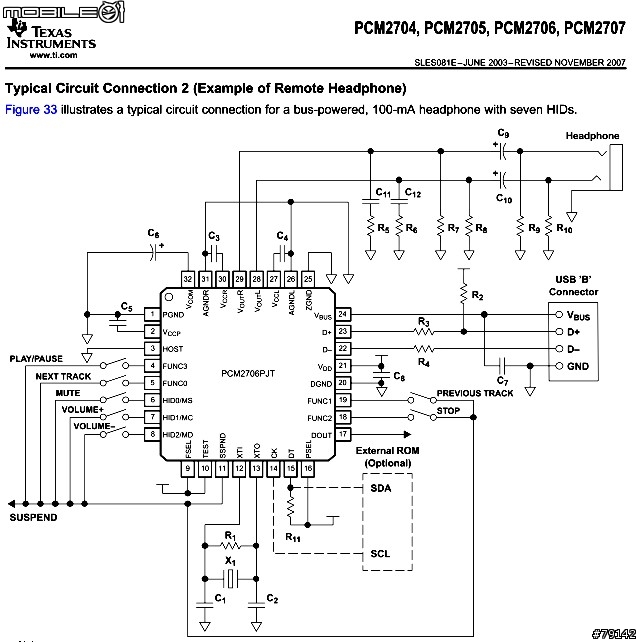

USB DAC晶片採用TI的PCM2706(可以跟TI線上索取sample完全免費)

按照2706提供的示範電路圖進行設計
[DIY]自製USB DAC電路,徹底解決耳機電流聲音

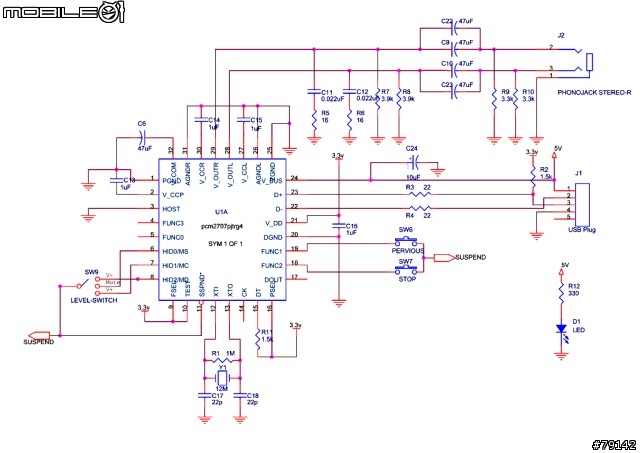

自己用電路設計軟體畫電路圖
[DIY]自製USB DAC電路,徹底解決耳機電流聲音

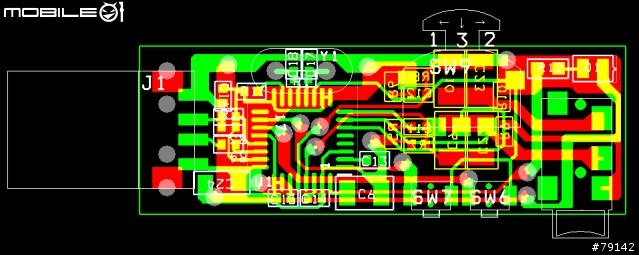

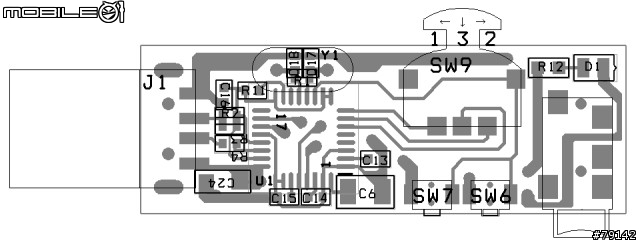

進行電路板設計Layout
[DIY]自製USB DAC電路,徹底解決耳機電流聲音

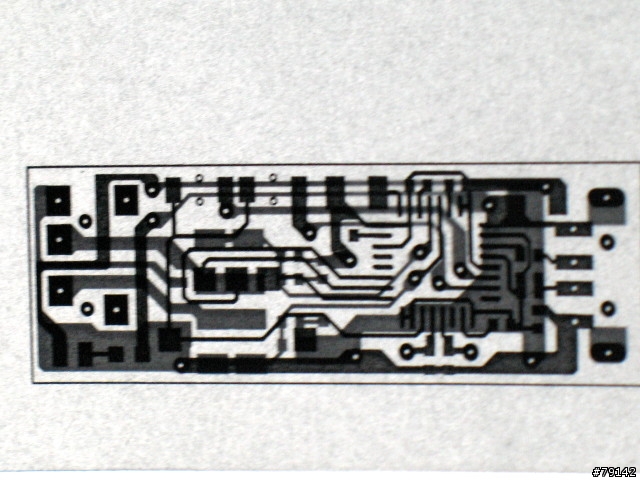

上層
[DIY]自製USB DAC電路,徹底解決耳機電流聲音

底層
[DIY]自製USB DAC電路,徹底解決耳機電流聲音

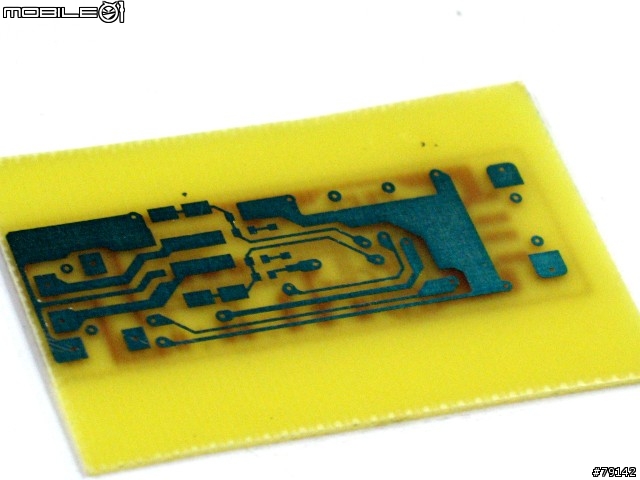

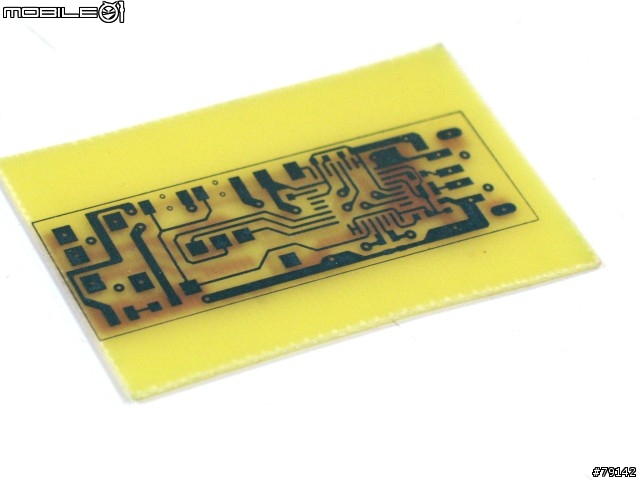

自己DIY洗板子後之半成品
[DIY]自製USB DAC電路,徹底解決耳機電流聲音
底層
[DIY]自製USB DAC電路,徹底解決耳機電流聲音

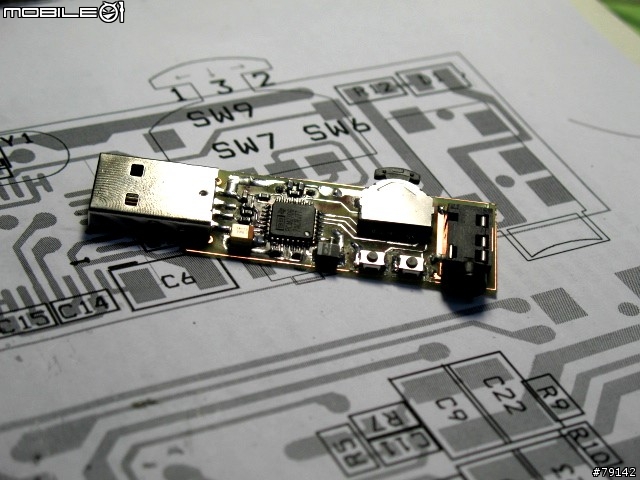

接下來就是鑽孔焊接動作,就直接省略看完成品
[DIY]自製USB DAC電路,徹底解決耳機電流聲音

全部焊接完後再次確認無誤後就....直上吧
[DIY]自製USB DAC電路,徹底解決耳機電流聲音

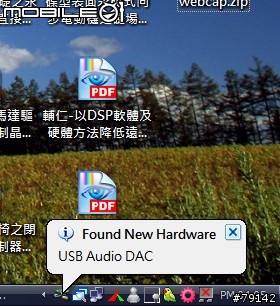

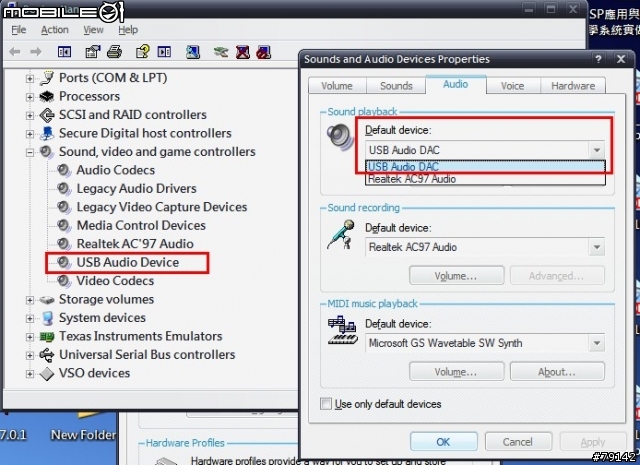

插上電腦USB插孔,一下子作業系統就抓到USB DAC晶片了.....這時的心情是很爽的
[DIY]自製USB DAC電路,徹底解決耳機電流聲音

[DIY]自製USB DAC電路,徹底解決耳機電流聲音

插上耳機放歌看有沒有聲音.....嗯~有聲音....快哭了(感動)

音樂停止,安靜聽看看有沒有電流聲音....嗯~很安靜(到此一切都值得了)
大小聲,靜音切換測試~
[DIY]自製USB DAC電路,徹底解決耳機電流聲音

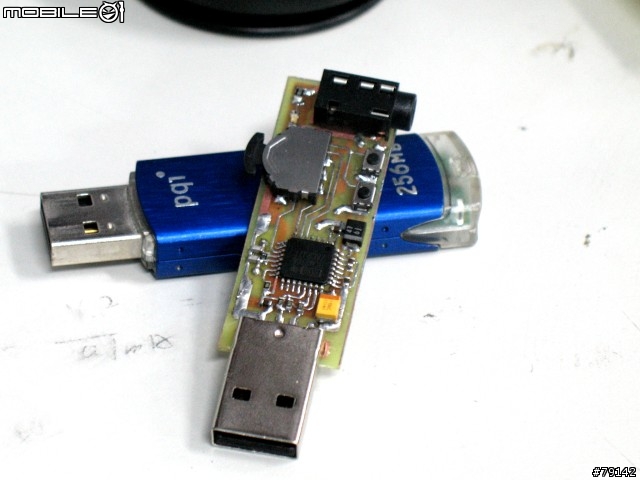

最後來張疊疊樂
[DIY]自製USB DAC電路,徹底解決耳機電流聲音
[DIY]自製USB DAC電路,徹底解決耳機電流聲音

[DIY]自製USB DAC電路,徹底解決耳機電流聲音
原來TI有這種好東西啊,外接線路也蠻簡潔的.改天來玩看看...
USB的鐵殼可以考慮跟GND接起來

你的板子洗的真好...
DIY洗正反面很難對.有什麼訣竅嗎?
如果換我洗,可能就毀了.

您真是太強了~~~
給您拍拍手~~~~
PCM2706阿....類比輸出的話不是PCM2702會比較好嗎?
推~!!
樓主實在太酷了
感覺還不賴~
不過要洗版子可能很多版眾就沒法依樣畫葫蘆了吧~
洗雙面電路板其實跟單面的難度一樣沒什麼困難的,經驗問題

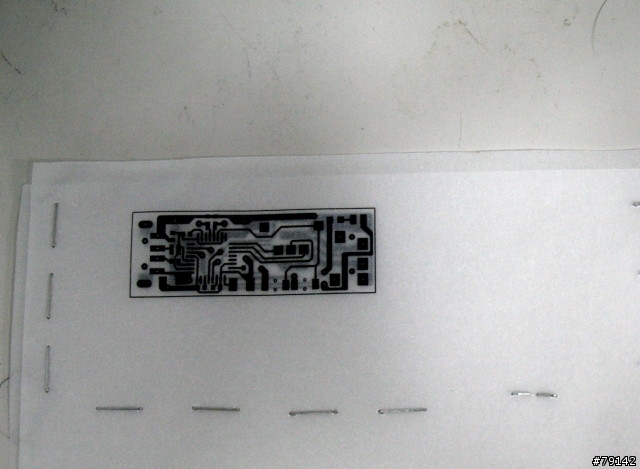

我是先將上下兩面電路印再描圖紙上,然後兩張重疊對光瞄準

然後在用訂書機再三邊訂起來,預留一邊好放板子

然後在同時上下兩層曝光顯影蝕刻就ok了
PCM2702音源輸出效果有沒有比PCM2706來的好我是不太清楚,我對音響其實沒什麼特別研究
但是我知道PCM2706的USB是採用HID驅動程式,所以使用上一定比2702來的方便
且我想2706不管再xp,vista,MAC,等任何作業系統下應該一樣可以動作。
因為他的USB驅動程式是按照HID規範設計的。

且2706的周邊電路很簡易,電路體積可以大幅縮小。我想2702應該沒有辦法把體積縮到USB隨身碟大小般吧...

ps.這篇分享文不知可否轉貼到筆電討論區,因為我是筆電的耳機孔輸出有雜音所以才想做這塊電路的。
想說一起貼在筆電討論版,分享給其他有同樣困擾的人一個解決方案。
PCM2702其實在XP,Vista,Mac上也都可以插了直接用,
系統都有內建驅動
用觀景窗看見幸福的瞬間~ 用相機紀錄幸福的瞬間
只有兩層版, EMI應該不會過,
不過那是我職業病啦, 使用起來應該不會有問題
fz149r wrote:
只有兩層版, EMI...(恕刪)


.....有人可以自己手工洗出四層版出來嗎......呵
