(六六、外接時鐘YouTube錄音)製作特性差異音訊、體驗聽感

JohnTitor wrote: a/b才是你要的?不是a-b

試了a/b:

勾不勾選Max gain 0dB分別結果如下:

看來都不是想要的頻譜相減

最後試了絕對值相除:

中大獎了,這正是我想要的
(小提醒:單位要選SPL,選dBFS會跑掉中心點不在0dB,不懂為什麼⋯)


沒想到這功能藏在這裡,謝謝JohnTitor 熱心提供建議。 這樣就不用拐彎抹角輸出到試算表去後處理了!
五四、喇叭線正負接反

回顧之前[ 一、諧波相位 ]、[ 九、再論諧波相位 ]、[ 卌九、 三論諧波相位  ],聊了許多諧波相位聽感。沒想到竟然漏了單純喇叭正負極接反,相位相反的聽感沒玩過。

一般頻譜分析不看角度,只看絕對值。相位相反頻譜上沒有差異,但人耳聽感呢?來玩玩吧!

——— 左右單邊反相 ———
單邊反相跟原始檔非常不同,聲音會變不集中,整個散開,相當容易發現差異。

每隔兩秒L正相/反相交替
Guitar ] [ Jazz ] [ Piano ]
(因為硬改相位,每兩秒改變處會有爆音)

每隔兩秒R正相/反相交替
Guitar ] [ Jazz ] [ Piano ]

原始wav檔[ Guitar ] [ Jazz ] [ Piano ]
L反相[ Guitar ] [ Jazz ] [ Piano ]
R反相[ Guitar ] [ Jazz ] [ Piano ]

——— 左右同時都反相 ———
但若兩邊同時一起反相,結果負負得正,又變得分辨不出來了!

每隔兩秒左右同時正相/反相交替
Guitar ] [ Jazz ] [ Piano ]

LR皆反相wav檔
Guitar ] [ Jazz ] [ Piano ]

AB Test:選出其中哪個是原始檔
 [ Guitar ] [ Jazz ] [ Piano ]

——— 分的出哪邊反了嗎? ———
另一個好奇的題目是:「L反相跟R反相這兩者分的出來嗎?」

每隔兩秒左正右負、右正左負交替:
Guitar ] [ Jazz ] [ Piano ]

AB Test:選出其中哪個是L反相
Guitar ] [ Jazz ] [ Piano ]
(您可先回頭,聽聽L反相跟R反相各是什麼聲音,再來測試)

這真考倒我了,分不出來!

——— 感想 ———

本來以為人耳應該分的出來,兩邊同時都相位反了的情形。結果在我的系統及耳機都分辨不出來。您的系統也分不出來嗎?

也可不用上面提供的測試檔,把喇叭線正負對調,自己在家就可聽聽試試喔!

有Bi-wire/Bi-Amp的朋友,高低音若一正一反不知道喇叭分音器會不會出事? 自己沒有勇氣拿自己系統來嘗試,有朋友清楚分音器電路運作原理的話,可解答這個疑惑嗎?

——— 附錄 ———
所有wav檔一口氣下載 ]
五五、喇叭線正負接反 — 高低音篇

goldbingo wrote:
高低音若一正一反不知道喇叭分音器會不會出事?


找到了2019年的討論串[ (請教) 抑制高音的分音電容 ],感謝大家之前的分享,裡面談了許多有趣實用的觀念。由該討論串中來看,於有分開高低音輸入的喇叭中,分音器設計會是獨立電路。

下圖是網路拍賣網站找到的N803分音器零件,高音與低音是分開兩個板子。輸入、輸出是獨立的。

自己拿了三用電表量了一下家裡喇叭端子,的確高低音兩個電路接點間,都是斷路。不用擔心反接會弄壞。

(1後面無數字,表示電阻超過三用電表可量最大值200M歐姆,也就相當於是斷路。)

看了一下B&W N803 crossover規格:


把麥克風放在右聲道喇叭前1米處,播放一般音樂。錄音實際單一喇叭高音反接前後,來多了解一點分音器。

正常 vs 高音反接:

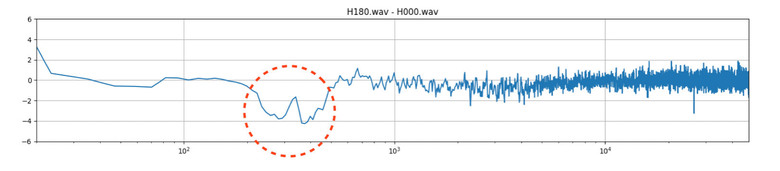

可以在最下面看到反接-正常頻譜差異,在350Hz左右有藍色橫條。表示高音反接後,會讓這區頻段能量變低。頻譜相減的平均也可看到,如下:

將高音反接,不只是讓高音相位相反,還會影響頻率響應!

———— 分音器行為分析 ————

有了初步手感後,來虛擬設計一個分音器,試試高音反相、低音反相會有什麼有趣的聽感。以350Hz為crossover頻率,設計高通、低通濾波演算法。經濾波分出來後,再將兩個輸出波形直接相加,模擬由不同單體發聲後,同時傳到耳朵。

先從低通、高通濾波器的cutoff頻寬,都設在350Hz當範例:


藍實線為低通濾波器,這裡用的是常見的二階濾波器設計。可以看到頻率響應在350Hz以上,會一路衰減下去。而phase則由0度一路降到-180度。高通濾波器(橘線)則相反,先由+180度,隨頻率一路回到0度。

那麼濾波後輸出波形相加、相減代表什麼意義?常用的頻率響應圖,並沒有看相位資訊。實際上,波形的加減運算,都是在向量(有角度)維度上的計算。單以350Hz這個頻率點來看,最容易了解:



相加:
350Hz正弦波經低通濾波後,振幅縮小3dB,也就是約是原來波形的0.7倍,且相位會偏移-90度。但經高通濾波後,卻是+90度。雖然兩者振幅都一樣,但相差180度,互為反相。因此高低通相加後就變成「0」,反而變成類似一個notch filter,會將350Hz的能量去除。

相減:
角度上差180度的波形相減,就變成振幅相加,0.7+0.7=1.4倍。等效上變成類似 peak filter,會增強350Hz處訊號。

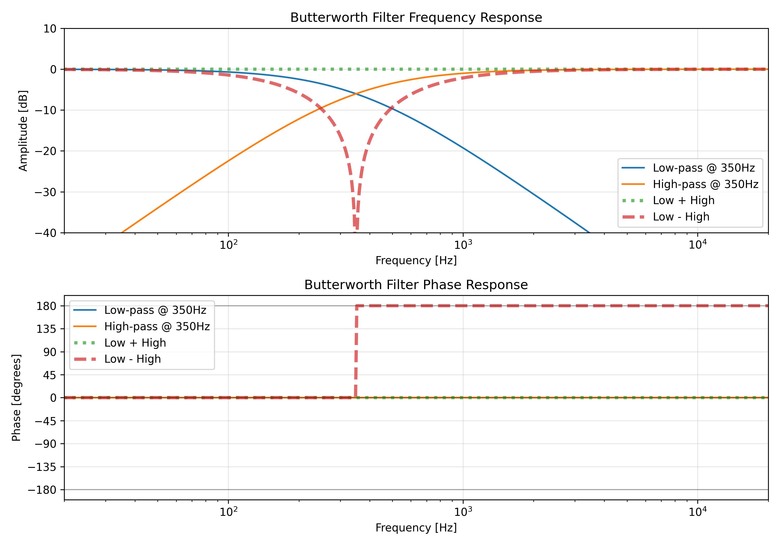

要將頻率響應壓平,一個簡單的做法是將cutoff頻率稍微錯開。低通稍低些,高通拉高一點。這樣就能將notch/peak的影響變小。如下圖高低通相減的結果(紅色虛線),頻率響應已經近乎是平的了。

雖然頻率響應是平的,但是相位(紅色虛線)還是一路由0度變化到-180度。

另一個有趣的觀察,若是原本分音器設計,能讓整體頻率響應變平。則單獨反接高音,crossover處的頻率響應(綠色虛線)會凹陷。這跟前面一開始實際量家中喇叭的結果趨勢一致。


————— 聽感 —————

用上圖的分音器設計,來模擬聽聽吧!

相減、相加每三秒切換:
Guitar ] [ Jazz ] [ Piano ]

AB test,找出哪個是相減:
Guitar ] [ Jazz ] [ Piano ]

相加的綠色虛線頻率響應有凹陷,相較紅色虛線頻率響應,明顯會將聲音變乾、變瘦,少了許多豐富度、溫暖感。

———— 好奇紅色虛線相位聽感 ————

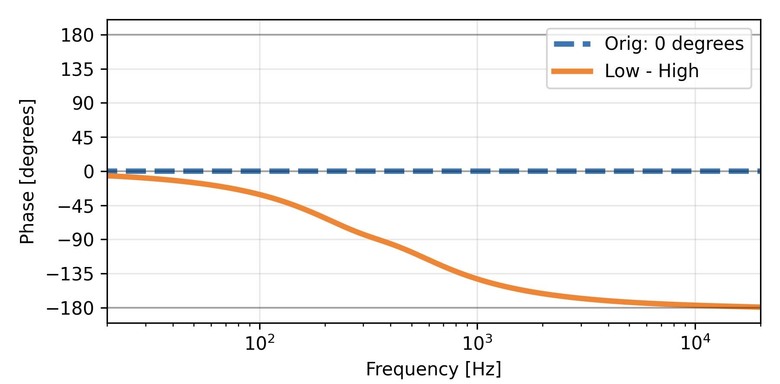

在紅色虛線(低通減高通)濾波下,其頻率響應算是平直。左右聲道,同樣都只有相位,由低到高頻,轉同樣的180度。跟原始音樂相比,聽感會有所差異嗎?

在聆聽之前,先來看看時域上,方波過這樣的分音器會如何變化:

藍色虛線是原始100Hz方波,橘色是濾波後。波形明顯變形,尖銳翹起後接著一段變緩。這樣劇烈的改變,對於一般音樂的聽感影響為何呢?

每三秒切換原始檔、紅色虛線線濾波後:
Guitar ] [ Jazz ] [ Piano ]

AB test,找出哪個是原始檔:
Guitar ] [ Jazz ] [ Piano ]

個人結果:跟最開始第一篇[ 一、諧波相位 ]中的小提琴單音經驗類似。高低頻相位不同,就算差了180度,對我來說仍是分辨不出來。

———— 單邊喇叭高音反相 ————

還有另一個場景,是錯接單一側聲道的高音或低音極性。一樣每三秒切換正確接對、左右高低音其中之一接錯,共四種情形:

左聲道高音接錯:
Guitar ]  [ Jazz ]  [ Piano ]

右聲道高音接錯:
Guitar ]  [ Jazz ]  [ Piano ]

左聲道低音接錯:
Guitar ]  [ Jazz ]  [ Piano ]

右聲道低音接錯:
Guitar ]  [ Jazz ]  [ Piano ]

 這體驗真是太有趣了,聲音變化完全出乎意料之外。高音接反讓樂器音像位置變高,聲音會變得沒那麼集中,具明顯開闊感。而低音接反則低頻共鳴聲散開,音像也稍微下移。高低音接反各有不同的空間感。用耳機也一樣能清楚感受到高度上的變化。

左聲道接反,音像會微微向右移。反之右聲道接反,則向左移。也符合接反的那邊會產生類似notch效應,讓crossover頻段能量減弱。

——— 頻率響應平、單邊相位差 ———

更加好奇左右聲道都是平直的頻率響應,但只有單邊的高頻、或低頻相位相反。又會是什麼聽感?

1) 左聲道低頻同相,高頻與原始檔反相。右聲道為原始檔。

(每三秒原始檔、後製檔交錯)
Guitar ] [ Jazz ] [ Piano ]

2) 左聲道反過來,變成低頻反相,高頻跟原始檔同相。右聲道仍為原始檔。

(每三秒原始檔、後製檔交錯)
Guitar ] [ Jazz ] [ Piano ]

因為頻率響應相同,所以音像仍維持在中央。但左右耳不同相位,就會有高音音場開闊感或低音音場擴散,端看是哪個頻段的相位錯開。

———— 可以不要有相位差嗎? ————

數位濾波器有趣且方便的地方,就是可以達到constant group delay,沒有相位相對變化。例如用flitflit offline濾波方式,結果如下:

因為相位保持在0度,所以相加就可以補平crossover頻帶。而且剛好高低通完全互補,cutoff頻率不需錯開,相加後頻率響應就會完全平直(綠色虛線)。

但除此外,不同單體、喇叭設計等等,也會有其相位變化,不單單只有分音器會產生相位漂移。若是有個演算法,可以隨心所欲調整不同頻率的相位。不但可以修正單體的相位變化,還可變成一種類似相位上的EQ來玩,一定很有趣!

———— 感想 ————

高音喇叭端子反接,影響的不只是高音的相位,也會對crossover頻率區間產生頻率響應的變化,進而影響聽感。

這篇用一個濾波設計為例,嘗試了高低音不同相位的聽感。以我來說,對於左右同時高音變化相位差異並不敏銳,分不出差異。

但若只有單一個聲道,且也只有高或低頻相位相反,則是一個全新體驗。竟然可以讓人感受到高度、空間感的不同。這是單從頻率響應分析,不看相位的話,無法看出來的聽感變化。

一般喇叭,大多使用類比元件來實作分音器。突然天馬行空想到,若乾脆用數位DSP實現分音器,不放類比分音器。各個單體使用獨立DAC、DSP及擴大電路,這樣不是有最高自由度去調出最佳解嗎?只是這樣成本(含研發)應該會超高吧。


———— 附錄 ————
以上用到的wav檔,打包全部下載 ]

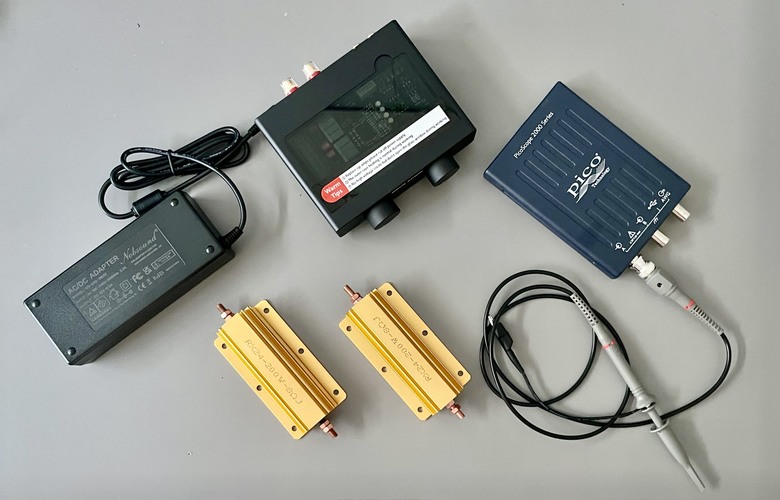

新買的器材到貨了


Douk A5
這個擴大機板上已經許多開箱了,電源用的也是標配附的32V。

手邊還有之前耳擴用的48V小黑變壓器,可以來比較小音量兩者不同電壓差異。也很容易試試電源供電不足下的影響。

200W 8Ohm 電阻 (含金色散熱片)
在[五一、增加更多量測及新發現]中燒掉了水泥電阻,這次我有備而來。32V*5A=160W,還小於200W。更何況若左右有兩聲道同時輸出,變壓器160W分兩邊,各最大只有80W。耶~除非換上48V 8A以上的電源,  暫時都不用擔心燒掉了。

PicoScope 2204A
在[「換了真的有差嗎?」USB線材大哉問]這篇,感謝El Guapo 的分享,知道了這個有趣的示波器品牌,原本想衝5442系列中高階機種,後來看到諧波失真規格好像不及4262音訊專用機。

TASCAM X6 則以THD+N描述規格,AudioPrecision 更是另一個等級的存在。PicoScope規格沒寫明是THD+N,頻率也不是1kHz,沒有同一個比較基準可用。

心中小惡魔沒有說服成功衝PicoScope 5442,但自己也確實需要一台示波器,來補足Tascam X6沒辦法量DC訊號的限制。於是就選了基本款2204A來用,小巧不佔桌面空間

最想知道的是電源抖動量,在大音量播放時會有多大?但在進行拆機量測電路板訊號前,來想想先做些什麼實驗留下數據,怕不小心拆壞就沒得玩了

————— To be continued —————
五六、D類放大器

將示波器接上擴大機輸出,輸入先不打訊號:


哇!這量到的是是什麼碗糕~ 振幅±400mV的類似弦波,不是靜音嗎?


來看看頻譜:

頻率高達≈460kHz,更高頻還有一些類似其諧波的成分存在。

如果用輸入用DAC打一個小小的正弦波呢?

雖然輸出的確可看到1kHz正弦波,但抖動還是很明顯。(且因為sample rate變成391kHz,剛剛的461kHz-391kHz=70kHz。被折進去變成約70kHz的頻率能量,符合取樣原理。)

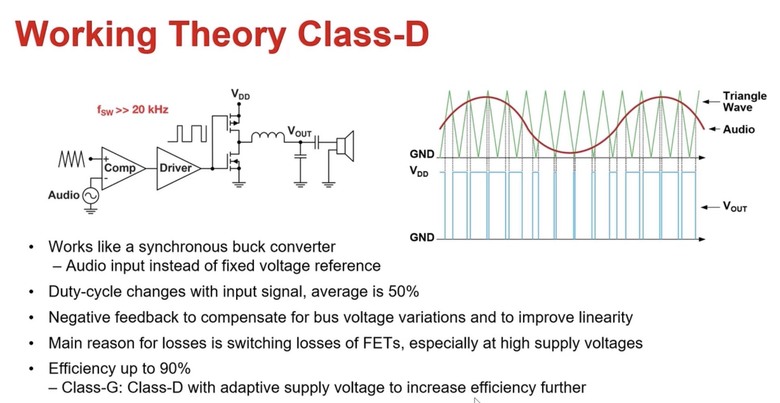

量測會看到這個現象的原因,在於此擴大機是D類放大器(Class-D amplifier)架構。TI這篇 [ Introduction to Power Solutions for Class-D Audio Amplifiers ],示意圖畫得還算好懂:

輸出是一個固定頻率Fsw的方波(本次量測為例是461kHz),當輸入訊號大的時候,輸出1的時間比輸出0的時間長。反之當輸入訊號小,輸出0的時間比輸出1的時間多。最後再經過低通濾波,送到喇叭發出聲音。

然而當低通濾波沒完全濾乾淨的時候,就會像這次量測看到,殘餘能量變成±400mV弦波。但也別擔心沒濾乾淨,因為461kHz遠遠高於喇叭單體能力範圍,只會變成熱能消失掉。就算喇叭真能輸出這麼高的頻率,人耳也是聽不到。

MiPiace 大在這篇 [ 我的管機影音系統(繼續D類擴大機 AB test) ]中,也曾量到以下波形:

其原因正是D類放大電路的天性,現在總算搞明白了。

TI那篇中,也提到D類放大會容易在線性度上有缺陷,因此常用負回授來補償。若是負回授點在輸出端子處,就變成了這台D擴廣告宣傳上提到的:PFFB (Post Filter Feedback)。順便把輸出阻抗效應(也就是damping factor),導致的頻率響應隨喇叭阻抗變化的效應給去掉了。一舉兩得!

————— To be continued —————
goldbingo
修訂:Probe誤設為10X模式,數值40mV修正為400mV
上一篇發現probe誤切到10X模式,切回1X重新量一次,修正錯誤數字及截圖。


goldbingo wrote:
振幅±40mV的類似弦波,不是靜音嗎?

修正為±400mV,振幅這麼大,可見其post filter設計時就沒有打算濾很乾淨


打1kHz小振幅弦波:

(此修正會同步更新到上一篇文章中)
五七、D類特性&直流電壓源

在還沒拆開新買的擴大機量內部訊號前,先來稍微看一下基本特性,並重複[ 五一、⑨ - 增加更多量測及新發現 ]中的實驗。

看一下輸出不同振幅下的正弦波:

可以看到接近30V時開始變形,在30V以上就直接clipping了。這也很合理,畢竟電源就是32V,輸出波形不會超過上限。


(2025/10/10 以下部分因有短路現象,請參考[ 五九、插曲:擴大機輸出 “-“ 負極 ] 中修正)

用眼睛看不到諧波失真量,改用演算法計算THD+N (註:未經矯正,絕對值不準確,只適合相對看趨勢):

超過28V(大約50W)後,THD+N會急劇上升,就已經超出了線性區了。另一個有趣的地方是甜蜜點在5V(約1.5W),比5V小時noise能量相對較多。而音量越大聲,則帶來越多諧波失真成分。

對頻率掃THD+N:

查了一些網路資料,高頻THD+N會變差,似乎是Class-D放大器常見的特性。

由量測來看,THD+N變差的主要原因應該不是諧波失真。而是如右邊圖示,是noise變胖變高了!這樣的noise成分對聽感有何影響,若是想到有好模型能套用來模擬它,也會是另一個很有趣的題目。

(2025/10/10 以上部分因有短路現象,請參考[ 五九、插曲:擴大機輸出 “-“ 負極 ] 中修正)

至於頻率響應就沒什麼特別的,誤差正負0.5dB以內。

(絕對值沒有校準,只有相對值趨勢有意義)

————— 進入正題:電源 —————

輸出每五秒交替大小振幅的1kHz正弦波,使輸出電壓在12V/1.2V間,於擴大機負載處錄音:

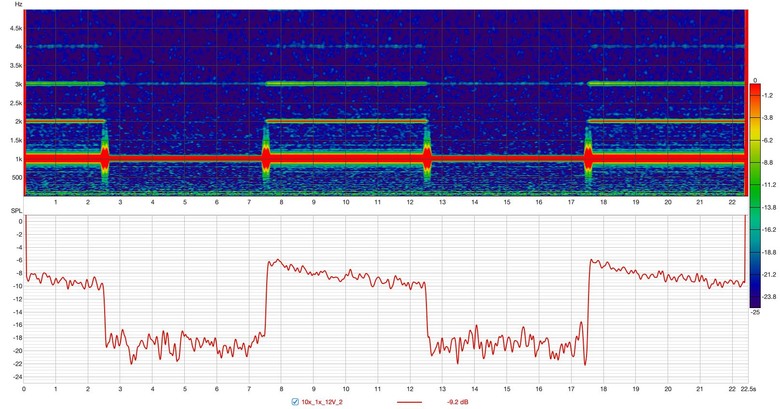

觀察頻譜3kHz諧波失真成分:

跟上次用客廳主系統後級看到一樣的情況,諧波失真成分,有隨時間變化的現象。也就是擴大機特性會隨訊號特性及時間而變化。

以上這個例子是弦波振幅約由1.2V跳高為12V。以功率來說單聲道是90mW到9W的跳動,雙聲道是18W。

再拉高電壓到20V(單聲道50W、雙聲道100W),情形一樣明顯:

隨時間而變化THD的聽感如何,又是另一個有趣的主題,還待研究。

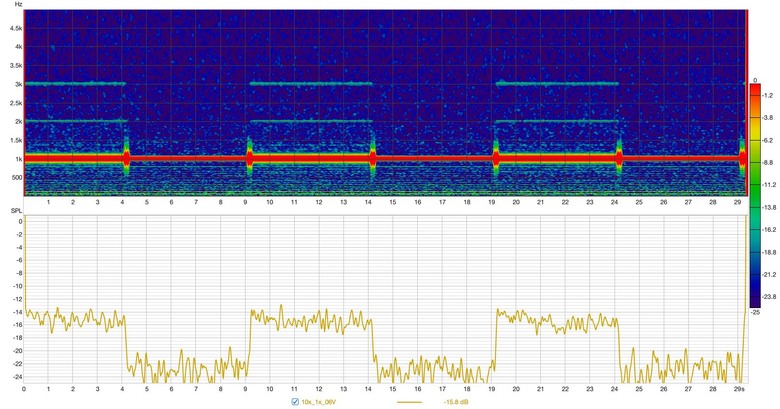

若下降到6V (單聲道2.25W、雙聲道4.5W),一開始翹比較高後再下降的現象,就微乎其微了:


好奇究竟對電源處,有多大的影響呢?來量看看外部電源輸入處。


先建立基本手感,當RCA輸入沒有訊號、靜音時,就已經有923kHz 32.36V±200mV抖動了。這頻率正好是一開始量由擴大機輸出,看到的461kHz的兩倍。

(probe切至10x模式量測)

若打出12V的1kHz正弦波時,平均電壓降了32.36-32.13=0.23V。且會看到一包包±400mV的抖動。這一包包的週期也正好是1kHz的兩倍2kHz。


若輸出電壓在12V/1.2V間變化的1kHz正弦波:

將高頻抖動用訊號處理算法拿掉,可以看到約有0.2V上下跳動。把12/16/21/28/32(clipping)V,放在一起看:

壓降範圍可到0.6V,在16V、21V輸出時可看到電壓源類似隨時間逐漸上升,壓降變小的現象。這樣的壓差會影響聽感嗎?要再想想有沒辦法控制變因來實驗。

————— 感想 —————

這顆D類放大器有明顯隨頻率變高,雜訊變重的現象,也會反應到THD+N數值上。這樣的特性如何影響聽感,會是個有趣的題目。

就算在外接電源處,都能量到因為大訊號輸出造成的壓降,也稍可看到隨時間變動的趨勢。這讓我更期待,拆機量內部電路電壓源處,會有什麼有趣的事情了。

若您有想到好奇有興趣的實驗,也歡迎提出。若可行的話,也許會有更多發現。

————— To be continued —————
goldbingo
勘誤:「6V (單聲道3.5W、雙聲道7W)」錯誤,正確是單聲道2.25W、雙聲道4.5W。
五八、D類電源聽感與時域分析

前幾篇都在量東量西,好一陣子沒測測聽感了,這次先來AB test感受一下吧!

擴大機接8歐姆負載,錄音機直接錄輸出電壓波形(電阻分壓),不受喇叭與空間影響。


32V vs 48V
guitar ]  [ jazz ]  [ piano ]
(AB test,選出你覺得比較好的那一個)

以正弦波0dBFS單一聲道約2.5W,一般音樂鮮少到達全振幅0dBFS,實際上會遠比2.5W小。兩聲道加起來也不到5W,尚小於我的48V/0.75A所能提供最大的能量36W。接著再將音量調高5dB,單聲道全振幅約11V(接近8W),兩聲道最大可達16W。

在大音量下再比較一次,有些地方48V/0.75A的電源電壓已經明顯驟降,有近8伏特的凹洞了:


guitar ]  [ jazz ]  [ piano ]
(AB test,選出你覺得比較好的那一個)

要再放更大音量的話,這顆48V/0.75A的變壓器就直接投降了。

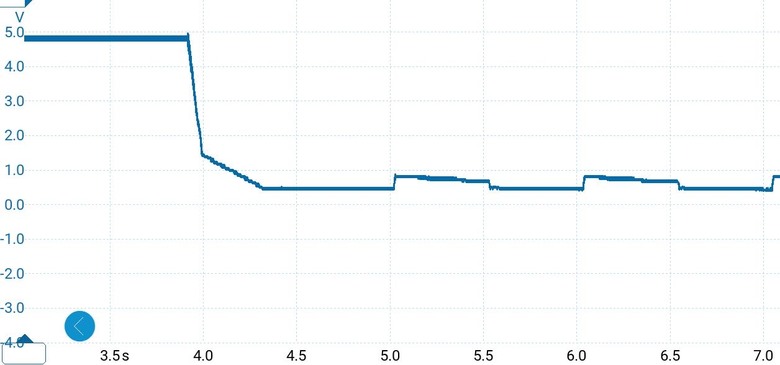

雪崩式的下滑,在0.5秒內由48V掉到5V左右,而且爬不上去。就算停止輸入訊號,還是無法再啟。只能關機等個30秒左右,才會慢慢鋸齒狀上升回48V。這行為模式相當出乎意料的有趣。


——————————

之前的分析,最常用的工具是頻譜。這次來點不一樣的,從時域波形來看。

第一步:振幅對齊

可以由波形最大/最小值,或是全波形方均根值來調整。甚至公式計算LUFS,也是種指標。

第二步:時間對齊

要波形比較,想當然爾就是拿兩個波形直接相減。所以得先對齊兩個波形。最最簡單的辦法是用人眼看波形,左右調整位置直到看起來疊在一起。

(下圖是上圖兩個有時間差的波形相減)

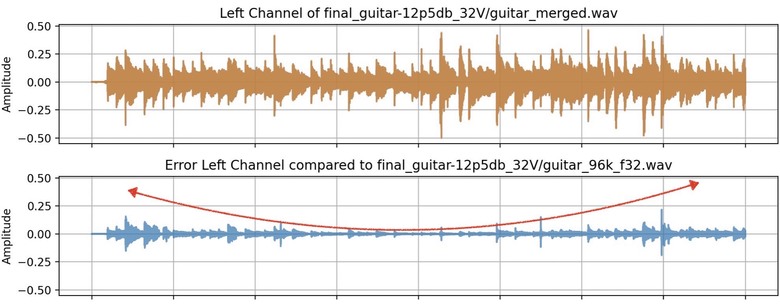

但就算對齊了中間這點,整個波形還是有問題。兩邊的差異仍然很大!


若改對齊左邊,中間跟右邊又沒對上了:


第三步:晶振頻差去除

錄音機ADC若與播放器DAC沒有使用相同的晶振時鐘來源,勢必有頻差(可能約有10ppm 等級),相當於以96kHz sample rate下,每一秒會飄掉1個sample。這看起來好像不大,但若是錄個20秒,就會飄到相差20個sample了。

因此若硬去對齊單一點,就會發生第二步中的蹺蹺板現象,怎樣都對不齊。

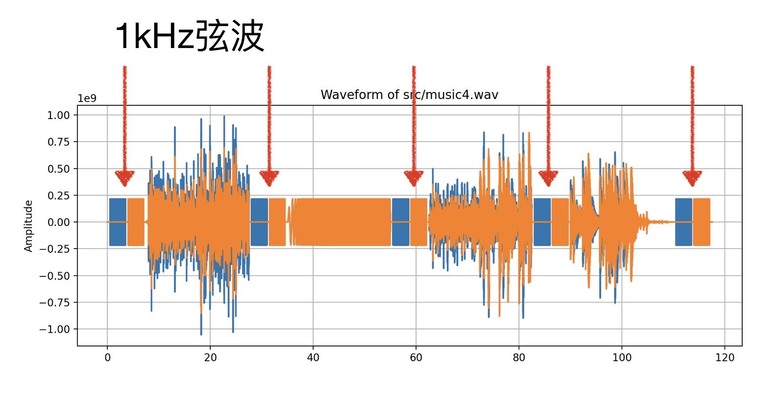

要修正頻差的方式不只有一種,其中一個簡易的方法,是在音訊前後放同步訊號,例如一小段1kHz正弦波。

若已知原本兩個正弦波距離是20*96k個sample,實際量到的波形相距多了20個sample,就知道錄音機的晶振稍微快了些。可後製處理重新取樣,讓取樣點回到準確值。

————— 可以分析波形了? —————

萬事俱備,但是仔細觀察,仍然對不上,有時在前、有時落後。將量測波形相對原始輸入wav檔,前後位置差異依時間畫圖如下:

有時快了將近0.01ms,有時卻又落後達0.04ms。這不可能是時鐘抖動,時鐘抖動的單位多在ns 以下等級,這誤差量是us等級,太大了。

回到常用的頻譜分析,之前只看能量的部分,這次把相位的部分一起畫出來(vs wav檔):

上:頻率響應
中:相位響應
下:相位換算回時間

不同頻率的相位響應是會變化的,也就是不同頻率會有不同的延遲。而複雜波形的延遲,就是這些頻率成分共同產生的。因此就會有時快、有時慢。

寫了這麼長,無非是想分享,要能由波形來觀測,是一件有夠麻煩,而且難以解讀的工作。但它卻有一個重要的功能:「找問題(debug)」。

這是這次實驗看到案例:

明顯的橘色波形有clipping現象,但其振幅並沒有很大,到了最右邊clipping現象就消失了。

這個現象倒是頭一次看到,也許是錄音設備ADC切換檔位的行為,還沒完全澄清。這次給大家聽的AB test片段,有避開這類問題點。

除此之外,由擴大機輸出的波形,幾乎都與wav檔原始波形重疊,看不出來差異。

————— 回到聽感 —————

32V vs 48V
小音量:[ guitar ]  [ jazz ]  [ piano ]
大音量:[ guitar ]  [ jazz ]  [ piano ]
(有將振幅調整成一樣,單純比較聽感)
所有wav檔打包下載 ]

頻率響應高低頻差不到1dB,不易造成聽感差異。相位差+30~-70度,在之前[ 五五、喇叭線正負接反 — 高低音篇 ]中,就算差了180度也聽不出差異,所以這也不會是影響聽感重點。

還有什麼地方不同呢? 文章有點長了。下一回,將回到頻域分析繼續~

————— To be continued —————

補充資料(一):

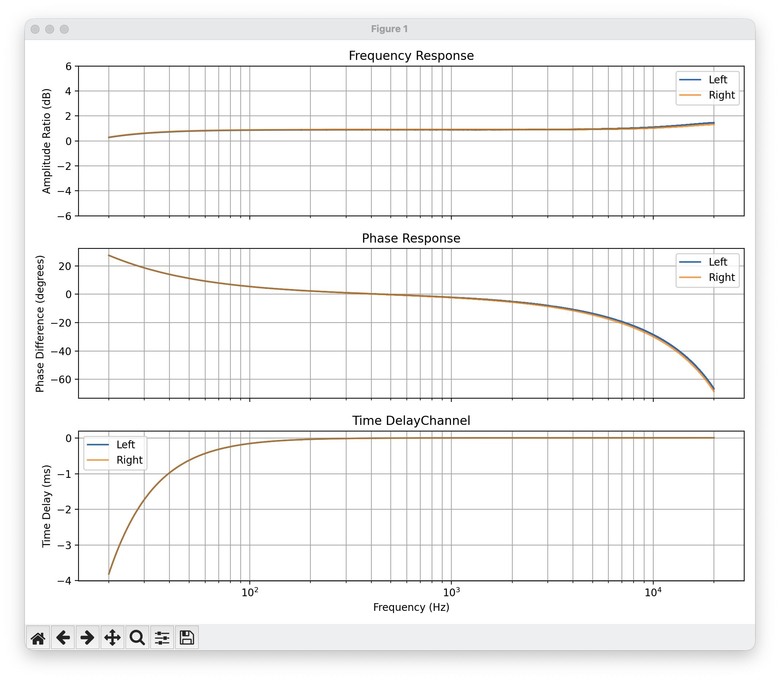

不同電壓下的響應(相對原始wav檔)看不出明顯差異
32V:

48V:


補充資料(二):
比較32V波形與48V波形是否重疊

幾乎都是0,不超過10us(1個sample寬度)
五九、插曲:擴大機輸出 “-“ 負極

量測有大大小小許多地方要注意,分享一個我最近犯的錯誤。下圖接法看起來好像沒問題,就是用示波器探針同時量兩個負載處的電壓啊?


由下示意圖比較容易了解是如何接線,以及問題在何處:

示波器各個探針(probe,或說是探棒)A、B channel的地線是接在一起的!這樣的接法,就等同於將擴大機兩個輸出的”-“負極短路一樣

延伸題:可以直接對後級(功率)擴大機錄兩個聲道嗎?

答案:要看錄音機內部電路設計,大多數情況應該也是不行。以我的錄音機來說,進到錄音機內,又把兩個”-“給短路了

擴大機輸出的左右聲道”-“負極,跟一般常常說到的”地”,並不必然相同或不相同,要看電路實作方式。如同橋接模式(bridge mode)也不是每台機器都能支援,怎麼接看擴大機說明書最準。沒有說明的,得先假設不能這麼做。

很幸運的是一開始雖然誤接造成短路,但沒把手邊的器材給弄壞,還賺到能看看對輸出訊號的影響是什麼。

————— 影響 —————

影響一:高頻調變雜訊

眼尖的您或許會發現,這張圖在[五七、D類特性&直流電壓源]中出現過,若是拿掉示波器探針的地線,錄音機錄到的訊號,就會回復到正常如下,沒有變胖的調變雜訊:


影響二:中頻諧波失真增加


影響三:Crosstalk干擾。短路後(橘線)大增了35dB!


————— 聽感 —————

來試試短路與正常的聽感差異,AB test找出哪個是比較好的:
[ guitar ]  [ jazz ]  [ piano ]
所有wav檔打包下載 ]

原本很期待能聽到不同,但很可惜,以我的聽力無法分辨。若有朋友可分辨,能分享聽感上如何形容此差異,就太感謝了!

————— 修正 —————

在 [ 五七、D類特性&直流電壓源 ]中部分資訊,仍需因應此量測問題來修正。才不會依著之前錯誤的資訊分析走錯路。

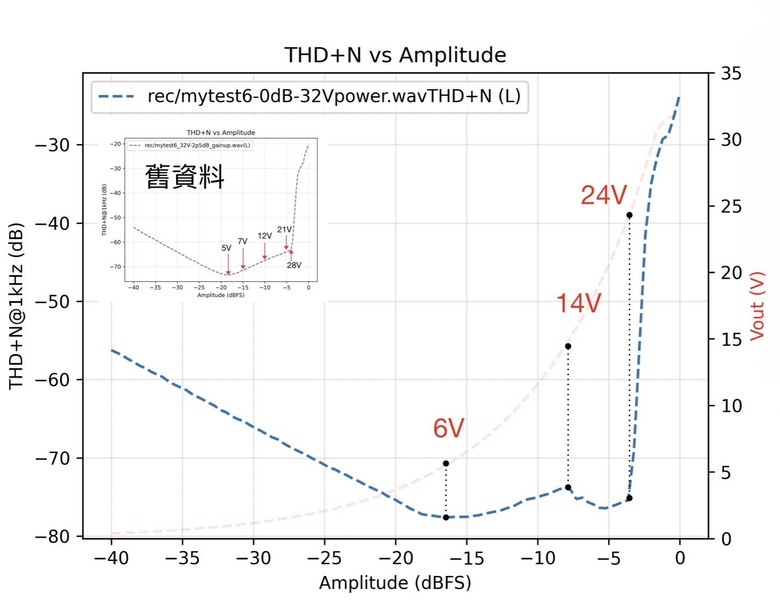

1. THD+N vs 音量

THD+N最佳點落在約5V附近。超過24V後,開始起毛邊失真,不堪用了。跟之前短路時看到的趨勢仍相近。

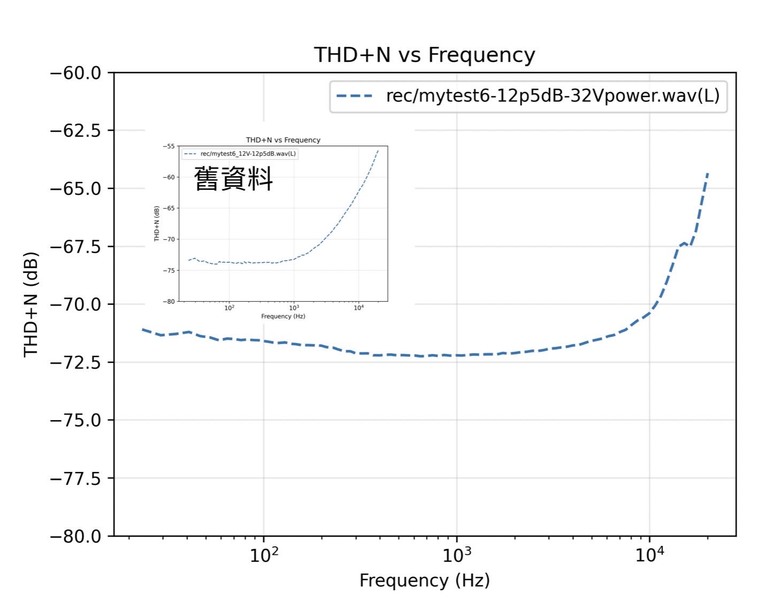

2. THD+N vs 頻率

基本上特性仍然是高於1kHz後,高頻THD+N逐漸變差,只是幅度小了些。而且現在知道其主要成分仍是諧波失真,並非雜訊。至於超過10kHz的諧波失真,不用那麼在意。因為其二階諧波達20kHz以上,已經超過一般人耳聽覺範圍了。

至於在 [ 五八、D類電源聽感與時域分析 ] 這篇,因為沒接上示波器,又只用一個聲道錄音,正好避開了這個短路問題,不需要修正量測資料。


————— 感想 —————

一開始量測時,就一直覺得怪怪的,數據常常對不上,但又說不出哪裡怪。為了釐清問題,把電源、DAC、擴大機、示波器、負載、錄音機⋯排列組合幾乎都試了一遍,才找到原因。

若真要同時量或錄下兩個聲道輸出,一個可行的做法是改用差動探針(differential probe),只是這種探針價格非常高。或是回到一次只錄一個聲道,再用[上一篇]時域分析的方法,抽出兩個對齊好的音訊。就能整合回立體聲wav檔,來感受錄下來的聽感了
六十、《番外篇》喇叭1cm擺位效應

看到 發燒音響&影音劇院特搜團 在FB分享的這篇文章,談到移動喇叭1cm會造成什麼影響。引發了相當的好奇心。這篇將用數學的方式,稍微讓理論具象化,同時也會來試聽模擬此效應的聽感。

————— 最簡化模型 —————

先假設測試環境如下,簡化成沒有牆壁(也就是無響室),只有兩個喇叭及收音麥克風。喇叭及麥克風都沒有指向性:


喇叭相距3公尺,麥克風放在中間下方,形成一個正三角。移動喇叭向右移動1公分,就相當於讓右喇叭離麥克風遠了約0.5公分。換算成聲波傳遞到麥克風的時間,會晚了15us。

以20kHz的弦波為例,15us的時間,就是15/50*360=109度。麥克風收到的音,就會變成兩個相差109度的20kHz弦波相加。相較無位移,等效於一個振幅只剩0.58的弦波。


應用此方法,就可以將所有頻率受到的影響,畫出頻率響應:

上圖上方尚未位移0cm時,兩邊喇叭距離相等,聽到的全頻率都是0dB。上圖下方右喇叭移動1cm後,變成類似低通濾波效應,在20kHz吃掉了約6dB。隨著頻率變低,效應變少。到5kHz就幾乎看不到有影響了。

那麼喇叭再繼續右移呢?2cm開始,就有一個明顯17kHz左右頻帶被嚴重衰減了!越遠越多頻帶被影響。

這規律性正是「梳狀濾波」,只要兩個同樣訊號傳到耳朵有時間差,就會出現此現象。在[ 二十、早期反射音 ]也聊過類似的現象,只是之前是單一喇叭,落後的波是經由反射產生。這裡則是左右喇叭距離不同,播放同一個聲音,聲音一前一後的時間差。

————— 雙耳效應大不同 —————

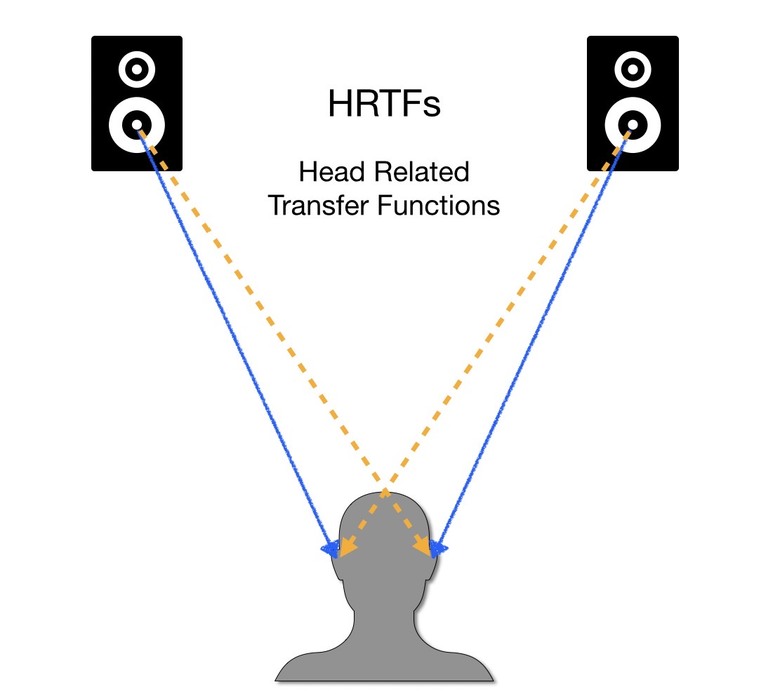

以上是簡化的模型,只有單一麥克風收音。真實情況是兩個喇叭分別傳到兩個耳朵。共有四條路徑:

而且聲音會被因耳朵形狀、頭顱組織結構而改變。不同聲音來源的角度,都會有不同影響。這些影響可以被量測下來,即為HRTFs(head related transfer functions)。以下使用python slab函數庫中的資料:

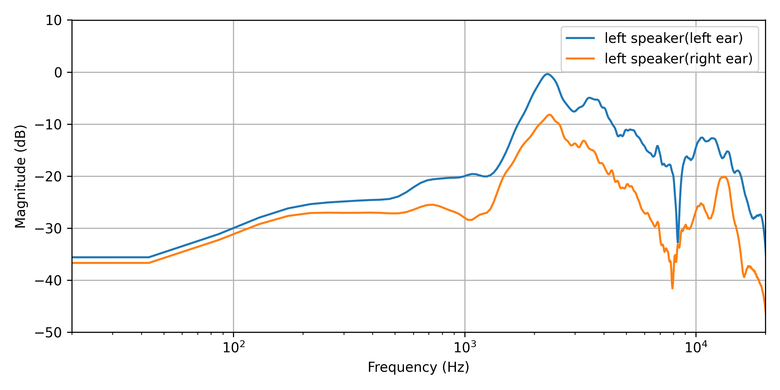

以左邊喇叭為例,左耳會聽到比較大聲(藍線),右耳依頻率,會有不同程度衰減(橘線)。這裡用的是假人頭的數據,真要說嚴格來說,每個人的頻率響應都會些許不同。至於喇叭因為角度變化不大,先暫時當作沒有方向性,沒有變化。

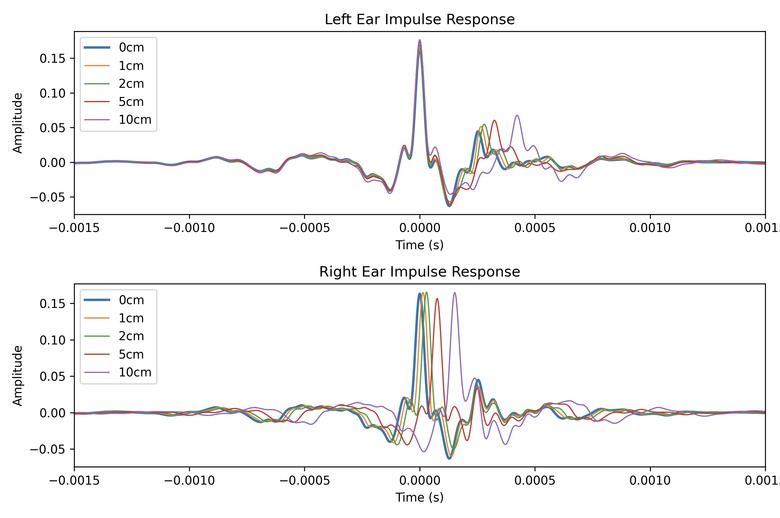

換到時域上來看脈衝響應如下圖,除了形狀、振幅不同,到右耳的時間還會比較慢。


有了這些資訊,以左耳為例,算出右喇叭不同位置到達左耳的時間,再加上來自左喇叭的聲音,就能產生最終進左耳裏的綜合脈衝響應。先看1cm的影響:

左耳:右邊喇叭來的聲音小峰在主峰後到達。移動一公分後(橘線)小峰再更晚一些。

右耳:主峰在右移一公分後會晚一點點到達。右邊的第二個小峰是左喇叭來的聲音,不會動。

由此已確認模擬符合物理規則,接下來將脈衝響應換算到頻率響應,比較容易解讀可能造成的聽感影響。


若只看上圖上方的頻率響應,看起來很像,不容易看出區別影響。另外將橘線減去藍線,上圖下方就能明顯看出1cm位移的影響!從1kHz以上就開始出現上下抖動頻率響應差異,某些頻帶被加強、某些反之。差異可到2dB~5dB以上。也看一下右耳:

沒有意外,特性很類似左耳。但是若把左右耳疊在一起看,更神奇的事情發生了!

左右耳頻率響應變化量,正好一高則一低。也就是說若左耳在1.5kHz被衰減,右耳在同樣地方卻是加強。這翹翹板似的反應,還會再加強左右耳的差異。

光1cm就有如此有趣的行為,那麼再進一步放大到10cm呢?

脈衝響應:左右耳主峰、小峰位移的不同更加明顯。

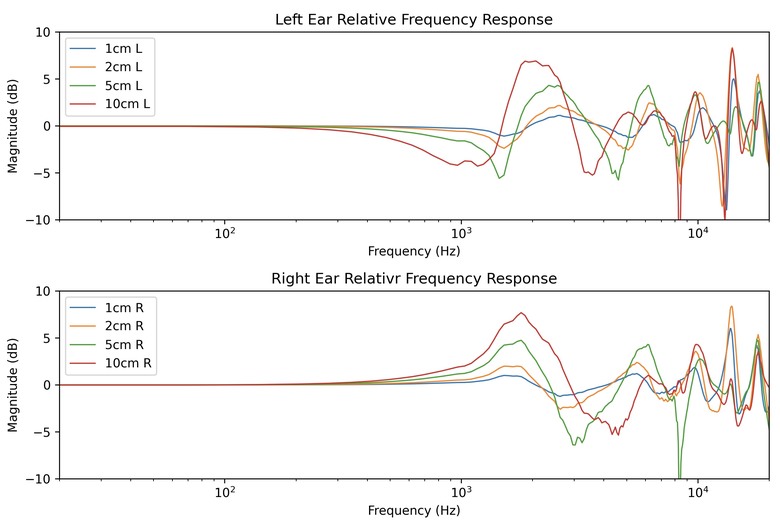

頻率響應相對於0cm處:到了10cm,從300Hz就開始受影響。2kHz處影響高達了+7dB之譜,但左右耳一高一低的現象則不再規律了。


————— 聽感 —————

到目前為止,都是看左右喇叭發出一樣聲音時,究竟耳朵收到什麼。但現實音樂,除非是單聲道(mono)的音源檔用兩個喇叭放。立體聲的音源檔,兩個喇叭各自聲音不會完全相同,實際行為還會這麼單純嗎?

利用這四條路徑分別的脈衝響應,以程式來計算各到雙耳朵的結果!因為模擬使用了假人頭模型,建議請用耳機聆聽:(AB test,選出你認為哪個沒有移動喇叭0cm)

Guitar:
1cm ]   [ 2cm ]   [ 5cm ]   [ 10cm ]

Jazz:
1cm ]   [ 2cm ]   [ 5cm ]   [ 10cm ]

Piano:
1cm ]   [ 2cm ]   [ 5cm ]   [ 10cm ]

(所有wav檔一口氣 下載 )

您能聽出多少差異呢?我最多能感受到2cm,到了1cm就完全分不出來。而且不同曲目也有不同的分別程度。鋼琴曲我就完全沒招。


吉他曲:喇叭移動後會使音像沒那麼集中,有點散開,跟之前聽喇叭線正負極接錯有點類似。而且聲音有點變乾、變亮,沒那麼豐富溫潤。跟梳狀濾波效應的聽感影響類似。

爵士曲:有一個很有趣的發現,由上面AB test結果可看到,我認為偏了5cm反而是正確無位移的。可見由吉他曲中學習到的聽感影響,也未必放諸四海皆準。但至少差異仍是可以辨別出來的。

鋼琴曲:難以辨別,就算到10cm也是。

由頻譜分析也可以看到,立體聲也會跟兩個喇叭發出同樣聲音有一樣的特性,以1cm吉他曲為例:

直接看頻譜圖的話,由顏色很難看出端倪。但經過頻譜圖相減,第三張就會看到橫向藍色、紅色條紋。這些條紋代表有類似EQ的效應。平均且轉90度,第四張就會得到頻率響應差異。

將第四張跟前面理論推導的圖疊在一起,可以看到幾乎完全的疊合。這代表就算是立體聲,兩個聲道音訊不完全相同,此曲仍然大致依循此理論。


但若換成鋼琴曲,就難以看到橫向類似EQ的條紋了。原因不明,只能說此效應跟曲目強相關。




—————— 感想 ——————

1cm喇叭位移聽不聽的出來?我認為是有可能的。至少我可在模擬無響室環境中,聽出2cm的差異。若有更容易分辨的曲目、或是有對聽感更敏銳的朋友,應該有機會聽出1cm的差異。

這個無響室喇叭移位實驗,其實跟聽者位移是等效的。常常會聽到皇帝位這個說法,就這個實驗結果來說,聆聽位置光是移動個1公分(相當於喇叭移2cm),就足以造成可聽聞的聽感差異了!因此若想在現實生活環境中比較聽感,聆聽位置會是一個重要的變數要特別注意控制。
(2024/01/18補充說明:此處”移動”指的是橫向位移,前後、上下位移、兩耳距離各是不同的題目喔!)


But( 論文最討厭看到這個 “But” 字眼),這是模擬無響室,一般生活環境中有牆面多重反射、room mode等等因素,會讓區別難度更高(或更低)也不一定。這就有待大家自己發掘體驗囉~
關閉廣告
文章分享
評分
評分
複製連結
請輸入您要前往的頁數(1 ~ 22)

今日熱門文章 網友點擊推薦!
