[心得] 自行維修BenQ FP71E+心得

chris777 · 2008-10-14T02:12:14+08:00

首先這台BenQ FP71E+由2005年年初購入至今也差不多三年又九個月有了而不正常狀況卻也在幾天前發生剛好三年就掛點狀況是螢幕全黑根據爬文的結果可以得到高壓版有蠻高的機率出問題狀況：(1) 其徵兆與損壞現象為正常接受影像訊號時卻無法點亮背光(2) 手電筒可以照出影像表示面板OK因此以過保的機種拿回原廠處理大概要一千多左右給網拍的賣家處理大概七、八百台幣所以小弟決定自行處理雖然沒唸過電子科系不過也因稍微的興趣讓自己大概摸一下再加上網路發達爬文也很容易對自己有幫助好了！廢話不多說了...就把我維修的心得放上來好了可以參考...但每個人損壞的地方可能不同...(1) 拆LCD螢幕背面的外殼(2) 拆開後樣貌記得先把兩邊的線卸下來再至步驟三(3) 卸下高壓板外殼螺絲(4) 高壓板(5) 四燈管接線小口請拔除四個接線(6) 電源接口移開電源接口時記得把塑膠閘板拿起方可拔除(7) 損壞的地方電容頂部凸起板子燒焦痕跡為背部電路有[穩壓IC燒毀](8) 損壞地方的背面電路需要換電容和穩壓IC 鐵粉心電感則是良好狀況(9) 原廠弄的Elite電解電容（據說..爛？）換掉我買了一個相同規格10V 1000μF的電容替換掉(10) 材料配件左方為自行買的電容右方為穩壓IC代號1085（用不到）下方則為L1117的穩壓IC（主角，3.3V Output, 可5V input, 接腳為Adj-Output-input）(11) 原廠穩壓IC（在線路IC701上，代號未知）原本誤拿穩壓IC 317T來焊..結果開不了機...重新焊回原廠的試試看結果沒問題..以為好了...結果最近又出問題..只好焊正確的L1117上去..(12) 原廠穩壓IC毀損且有問題的樣貌(13) 穩壓IC L1117焊上去把原廠的拿下來了放在左邊(14) 施工桌面與工具總結：最初原先以為把原廠又焊回去又可以用之後以為結束了沒想到只有換電容還是不行的所以我又把L1117這個IC拿來焊了...試試看之後是OK的...挺穩定的..如下圖：(15) 修復成功其實全部只要5元的電容+25元的L1117 IC一共30元且不到10分鐘可以修復有機會可以試試看以上圖片的部份因免費空間之問題先暫時徹下，有空再補圖上來。

ddwu

20分

91樓

ddwu

個人積分：20分

文章編號：12823075

小弟的 MOZO X904 這兩天也掛了
畫面跟著電源一亮一滅...
在網路上爬文看到這一篇
然後心一橫就把螢幕給分解了...
照著狼大的解說...
把5顆電容都給換了....
耶...好了耶....

最後發現應該是 470u 16V 這顆掛了...
總之...這篇應該也是MOZO家族的救星吧...
謝謝大家的幫忙囉...
對了...花了15元唷...

港都狼仔

32858分

92樓

港都狼仔

個人積分：32858分

文章編號：12823859

超愛貓_ wrote:
有一台BENQ的螢幕開機開久了會向電視被干擾或是電視接DVD 開啟DVD畫面跳一下的樣子
但我整台拆開看都看不出異狀高壓版跟許多大大貼的相當類似

看看是否是過熱造成，可以把外殼打開吹風看會不會有此毛病，或是檢查電路板上明顯焦黃處的元件狀況。

港都狼仔

32858分

93樓

港都狼仔

個人積分：32858分

文章編號：12823938

ddwu wrote:
最後發現應該是 470u 16V 這顆掛了...

電容記得換好一點的，在螢幕內散熱不佳的環境才會堅強活下去。

ddwu

20分

94樓

ddwu

個人積分：20分

文章編號：12846943

狼大不好意思再請教一下
好一點的意思是指
購買日系電容呢...
還是說買其他規格的例如 1000u 16V的...

我是買日系電容的相同規格的
因為不懂所以不敢買其他的...
謝謝...

港都狼仔

32858分

95樓

港都狼仔

個人積分：32858分

文章編號：12872824

ddwu wrote:
好一點的意思是指
購買日系電容呢...
還是說買其他規格的例如 1000u 16V的...

我是買日系電容的相同規格的

選擇耐用的日系品牌(NCC、Rubycon、SANYO等)，耐溫105度產品，注意不要買到仿冒品。

古嘎

446分

96樓

古嘎

個人積分：446分

文章編號：12876352

插電源下去
然後開LCD電源開關~綠色恆燈"畫面中間BenQ有出現"
但立刻熄滅~再來就沒畫面了~
接電腦主機也是有畫面但也是一下就消失~
面版應該是沒故障~
關掉前置開關再開一下也是benq出現一下就消失了

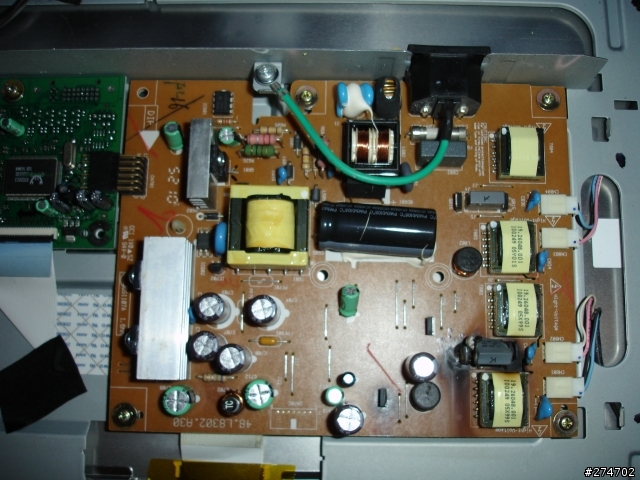

q7t4 真的很難拆耶
拆個背板拆到手好幾個傷口~

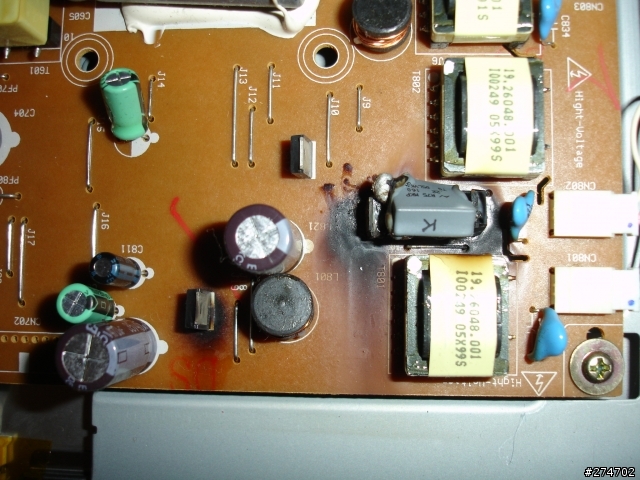

天丫拆開看才知道這麼嚴重~
黑黑的一片~
K那個整個暴開來了~
這個還有救嗎?真誇張~
怎麼不幸運點暴電容算了~
求救狼大~

港都狼仔

32858分

97樓

港都狼仔

個人積分：32858分

文章編號：12877348

嘩...幾乎可以說是重傷害，先卸下燒毀區元件，並檢查下方的電路是否有受損。
若電路尚無受損，可以先更換燒毀區C5707*2、222nF電容*1、FU9024N*1，看看是否可以正常。
因為您還可以看到BENQ，所以表示下方另一組背光電路尚可以運作，只是因為上方的燒燬無輸出，電路保護啟動關閉背光輸出，下方背光電路只需要進行焊點補強。
若是電路已經嚴重受損(被燒穿斷線等)，建議直接把Inverter部份元件解焊，換上泛用型四燈Inverter板會比較快。

DPE123

0分

98樓

DPE123

個人積分：0分

文章編號：12895059

我有兩台BenQ FP756ms 17" lcd , 之前也是開機後無畫面,但power 燈會亮.
經上網研讀如何維修技巧,然後自己買零件更換,現在螢幕兩台都修好了,真棒!
之前還想把這兩台賣給資源回收呢!好加在有看了討論板,花點小錢就搞定了!
上網買了 C5707 X 4、FU9024N X2、3A 電阻式保險絲 X 1,小變壓器X 4 就修好了！
