[分享] 架起你的 LCD - 亞梭傢俬 KAC-LA05G 飛弧氣壓懸臂式 LCD 支撐架

從前年入手第一台自己的 19" 寬螢幕 (BenQ FP92W) LCD 之後, 因為用它看電視會怪怪的

(買了有 5 年多的電視盒, 不支援寬螢幕 LCD, 畫面會變胖)

暫時先用之前用了大概有五六年有的 17" CRT 螢幕 (現在還健在)

過了幾個月之後, 入手了一台 4:3 比例的 19" LCD -> LG L1953T-SF

有 D-Sub & DVI-D 訊號輸入, 不過我是用它接電視盒來看電視, 打 PS2 (會不會太奢侈??)

不過用這台 LG 的 LCD 用了一陣子, 雖然都是用 D-Sub 接電視盒看電視, 幾乎沒啥用到 DVI

用到現在它也沒有給我罷工過....

但是之後又入手 ViewSonic VX2245wm 22" 寬螢幕 LCD 之後, 桌面空間越來越少了

而且桌上還多了 Wii, 以及另外新買的電視盒 (啟視錄 V300, 給 Wii 接色差, 再接到 VX2245wm 上玩)

桌面空間更少了...(其實桌面空間少的最大原因是桌面常常積了一堆東西...=.=")

於是, 開始來找給 LCD 用的支撐架或壁掛架....(很早就在找了, 只是看得到的實品太少了)


直到前幾天, 心血來潮到 PChome & Yahoo 購物尋找

有找到幾款壁掛架 & 支撐架, 不過我不會考慮用壁掛架, 因為要對牆壁鑿洞

而且鑿洞完之後, LCD 就只能固定在那面牆上, 除非確定不會移動擺設

不然以後要移動擺設, LCD 就沒辦法跟著動, 所以主要尋找的目標就改為支撐架了


而找到的支撐架, 便宜的有低於 1K 的, 稍貴的有 2~3K 的, 貴一點的有 4K 以上

更貴的至少 6K 起跳...甚至到 10K 以上都有

而且還有分懸臂式, 氣壓式...等等的

先把在網購看到的, 覺得不錯的先加到最愛產品中, 然後回來 01 尋找看看有沒有類似的開箱文

找到了這篇: ERGOTRON LCD Arm 液晶螢幕支撐架開箱初體驗!!

但是文中介紹的好像要團購才有, 於是又看到了這個回文, 在回文中還有另一個 LCD 支撐架的介紹連結

連到裡面的連結看了產品照之後, 發現該網友所介紹的支撐架的公司, 在台南有設展示點

而且還是在敗家總部對面的新光三越新天地的 B1 裡(營業據點請點我)

趁著下班之後, 騎車到新天地尋找該公司的展示點, 繞了整個 B1 一圈之後才找到

當然也就看到了想要找的 LCD 支撐架, 不看還好, 一看價錢...約 5 張小朋友

再看看旁邊, 有大概 3 張多的小朋友的支撐架, 當然便宜的就不會有比較多的功能

然後再看另一邊的支撐架, 差點當場昏倒....約 7~8 張小朋友才帶的回家的 LCD 支撐架

不過會這麼貴也不是沒有原因, 但是我的預算有限, 所以只能挑中間價位的

於是挑了和上面回文的網友中所介紹的同一款 LCD 支撐架: 飛弧氣壓懸臂式LCD架《KAC-LA05G》 (原廠產品介紹請點前面的連結)

然後就開心的帶回家啦...(開心的是桌面終於可以騰出一些空間, 相反的又多出了 4K 多的預支款了)


回到家後, 第一件事當然就是 -> 拿出相機拍開箱照 (好像東西買回來之後沒做這個動作會怪怪的)



▲ 產品外箱, 用機車就可以載回來了

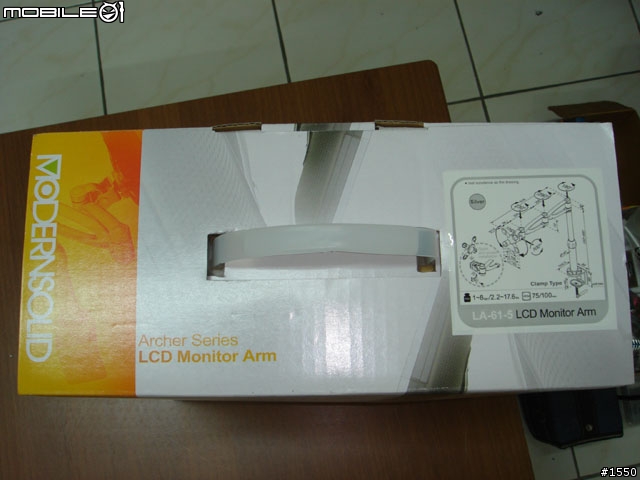

▲ 外箱上方

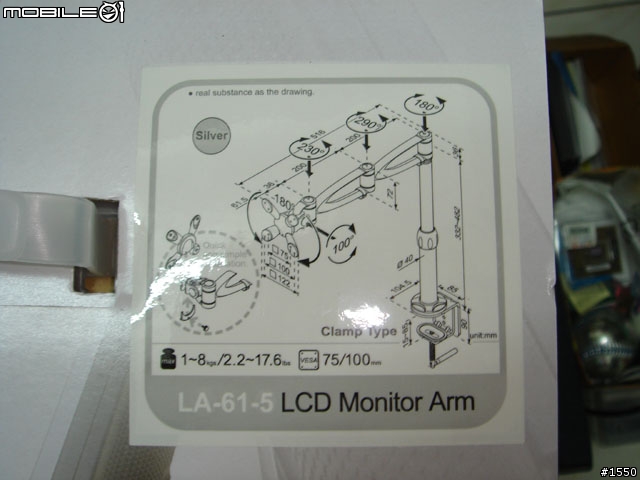

▲ 外箱上方的產品構造貼紙, 可支撐約 1~8Kg 重的 LCD, VESA 75/100mm 兩種孔距

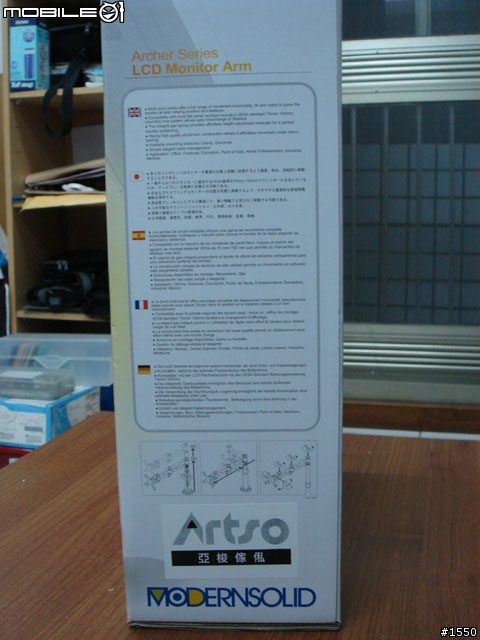

▲ 外箱側邊


▲ 側邊產品構造近拍

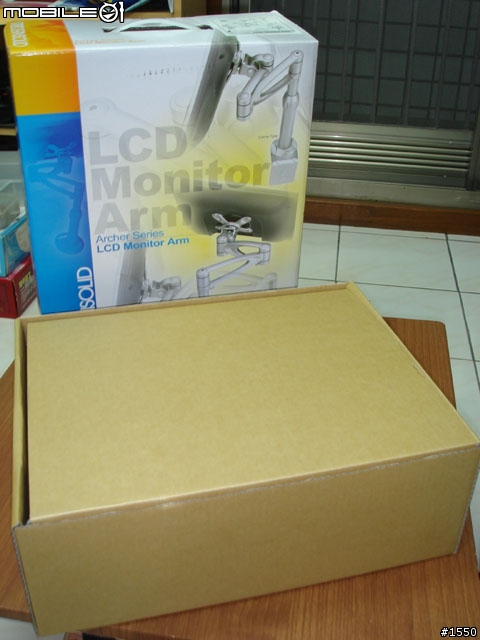

▲ 從箱子中再拿出一個箱子...


▲ 打開箱子, 可以看到裡面的東西

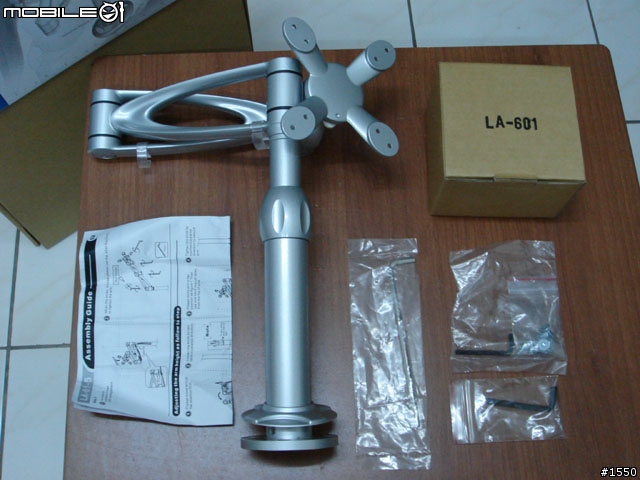

▲ 拿出來清點, 光支撐架就佔了和室桌的一半

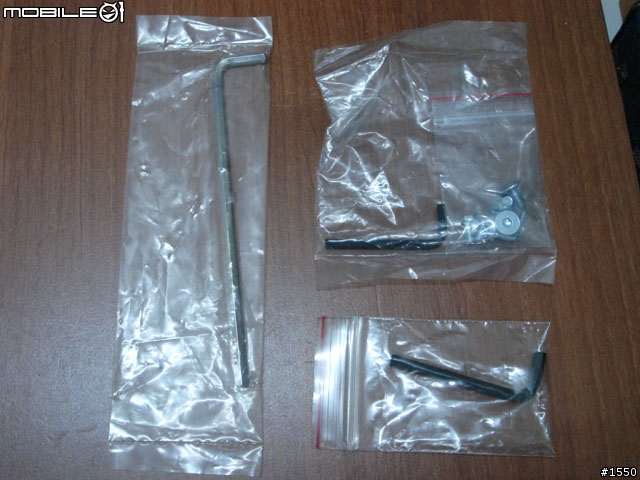

▲ 這是組裝用的工具和螺絲, 目前只會用到右上角那袋, 剩下的兩袋除了要調整支架時會用到

不然依照支架的鬆緊度而言, 是用不太到

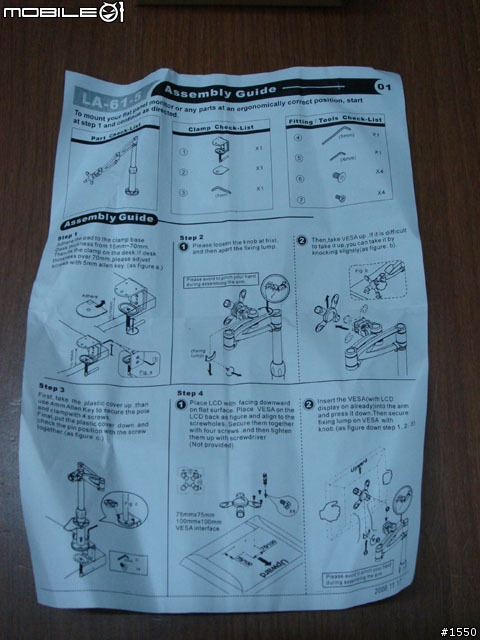

▲ 安裝說明書正面

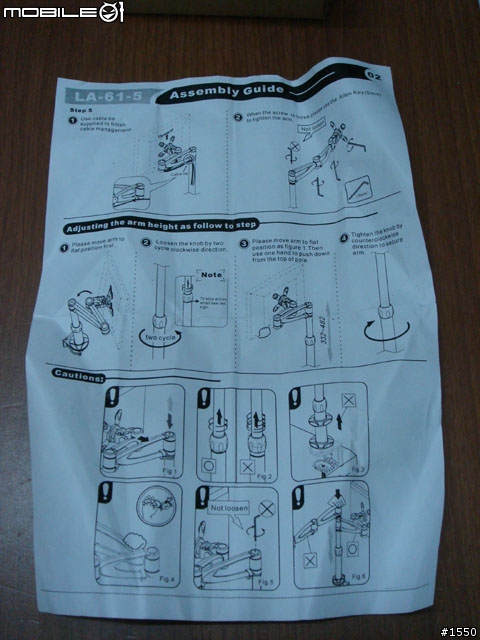

▲ 安裝說明書背面

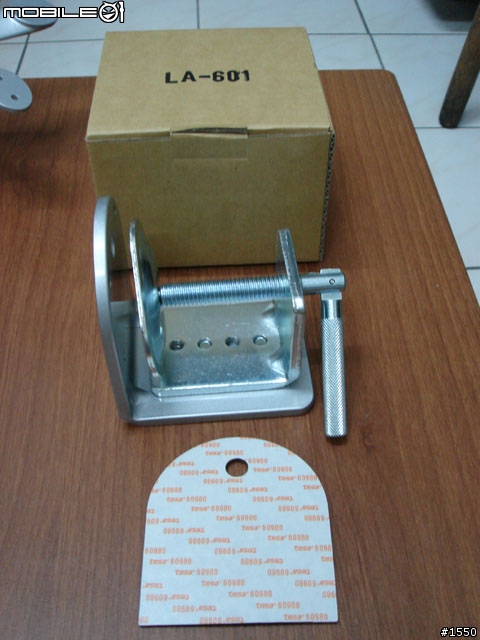

▲ 小盒子中的組裝零件, 架在桌子的固定夾, 以及軟木墊一枚



明天再補上組裝過程, 以及擺設前和擺設後的照片...
這是簽名檔
續上篇

開箱完畢之後, 接著就是著手開始組裝, 組裝前先把預計要裝的地方的東西給撤掉, 才有空間可以進行組裝



▲ 先拿出固定夾用的軟木墊, 因為是夾在桌面上, 所以必須使用此軟木墊來保護桌面

避免固定夾的金屬部份傷害桌面

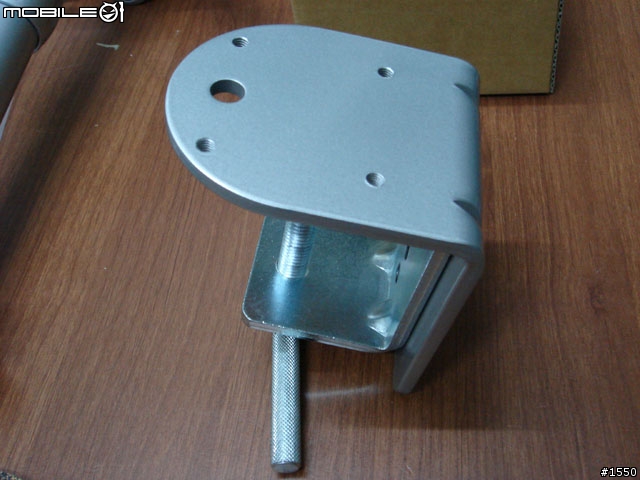

▲ 這是固定夾, 安裝的方向如上圖, 四個螺絲孔是用來和支架做連結並鎖上的地方


▲ 如果桌子太厚的話, 固定夾的寬度還可以再拉開一小段距離, 也就是右邊的 L 型鐵片往右移一個孔


▲ 這兩個螺絲是固定背後的 L 型鐵片, 要將 L 型鐵片移動一個孔位要將此兩顆螺絲卸下再調整並鎖上


▲ 將軟木墊背後的雙面膠撕開, 並黏在固定夾上


▲ 將固定夾安裝到桌子上, 背後咖啡色的地方是牆壁, 所以沒辦法拍到安裝固定夾時的過程


▲ 出動四支螺絲釘, 準備要將支撐架鎖上


▲ 鎖上支撐架的樣子


▲ 蓋上保護蓋 (在拍上上一張照片時, 保護蓋是在照片的上方, 用左手先固定保護蓋, 右手拍照)


▲ 安裝之後的全貌, 這是最低的高度 (比例尺請左邊的 PS2 和 LCD 來做比對)


▲ 這是升到最高的高度 (這麼高還要仰頭看...@@...這適合桌子高度比較矮的)


▲ 中間是調整支撐桿高低的旋鈕


▲ 固定 LCD 的固定架, 準備卸下來 (轉開後面的白色螺帽就可以將之卸下)


▲ 卸下之後的樣子


▲ 轉過來正面看


▲ 把支撐架拉直, 最遠可以到 Wii 的上方


▲ 固定 LCD 用的固定架, 以及準備要鎖上的螺絲


▲ LCD 登場, LG L1953T-SF 的背面...準備拆卸底座


▲ 底座拆下來了, 然後卸下背後的四顆螺絲 (這台 LCD 的孔距為 VESA 75mm 的)


▲ 螺絲卸下來之後的樣子


▲ 裝上固定架, 鎖上螺絲, 記得鎖白色螺帽的地方要朝下, 才能掛上去


▲ 先把 D-Sub 線和電源線掛上去, 整理一下長度


▲ LCD 掛上去, 並鎖上白色螺帽

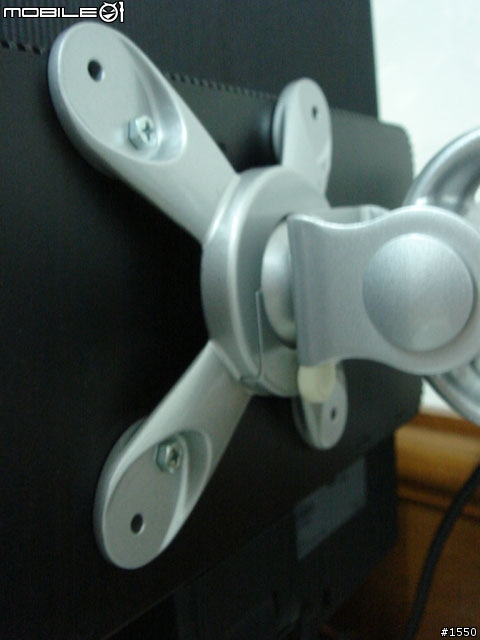

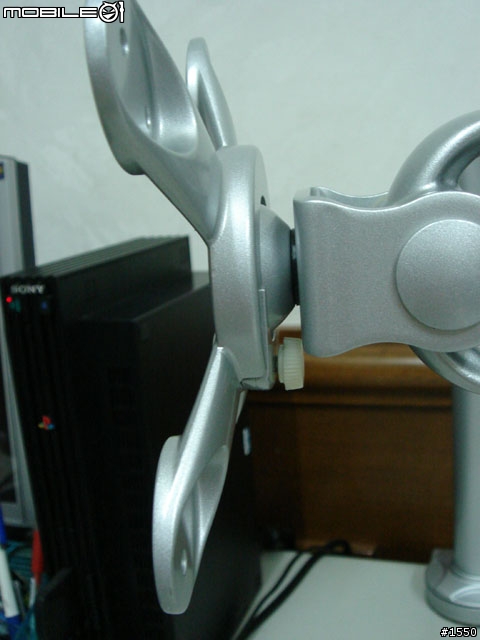

▲ 近拍一下看是如何掛上去的


這樣就安裝完畢了, 再來就是擺設照了, 請繼續觀看下篇....
這是簽名檔
續上篇

組裝完畢之後, 再來就是看安裝 LCD 架之前和安裝 LCD 架之後的差異照



▲ 這是安裝支撐架之前的擺設, 桌面是拍照前先清空一些了, 不然在 LCD 的前面是一堆東西...

LCD 的底座也佔掉了一些桌面面積

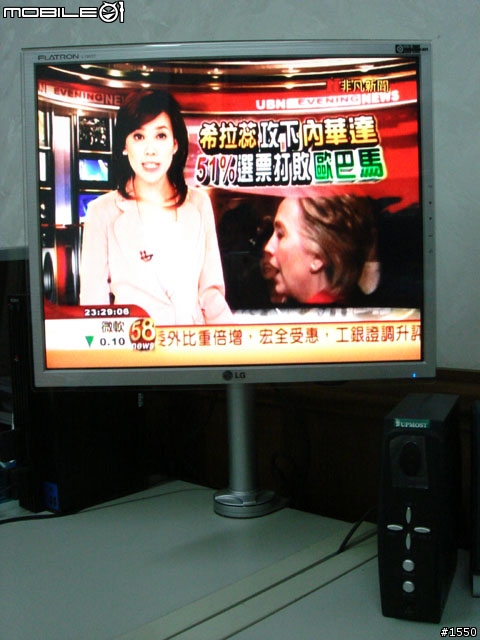

▲ 這是安裝支撐架之後的擺設, 下面明顯清空了, 被佔據的面積也變小了


▲ 把支撐架拉到最高, 不過這樣子看電視頭會很痠...


▲ 這種 LCD 架的缺點就是後方佔據的空間會比較大一些 (支撐架合起來的最小距離)

昨天看到的七千多元的收到最小, 後方剩餘的空間會比這款的還小


▲ 再拉一下把 LCD 架在電視盒之上

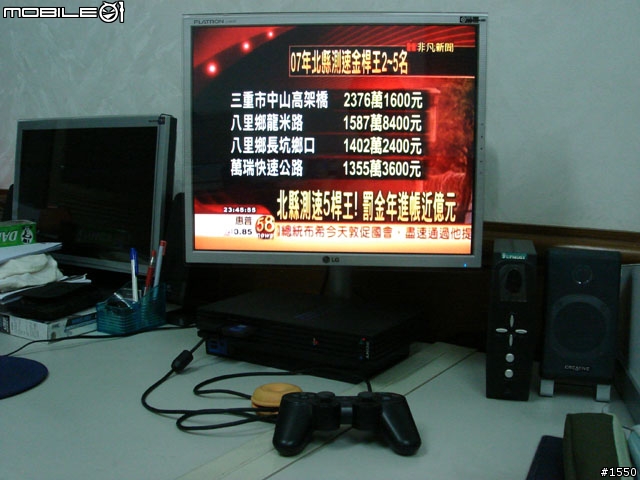

▲ 把 PS2 擺橫的看看, 不過 PS2 擺橫的, 桌面的面積就又比之前佔據的更多了...

但是今天入手了 PS3, 現在放 PS2 的地方就準備換上 PS3 啦...PS2 再擺成直的



雖然這支 LCD 架之前在網購上看到的價格就和店面買的價格差不多

不過網購可以分期, 只不過要等個兩三天才會拿到貨, 不如到店面現場看, 現場試用

而且現場還有很多高單價的東西可以試用 (例如一把一萬多元的辦公椅....早知道坐久一點來回本 )

等以後有機會的話再看看要不要入手那種一把一萬多的椅子好了 @@

(最便宜的也要 5 千多, 雖然沒有什麼特殊的功能...我現在坐的電腦椅坐到腰酸背痛啊...)
這是簽名檔
終於把後面的文章補完了

有興趣的可以討論討論

雖然我想用這種東西的人不是很多吧....

但可以提供想要安裝 LCD 支撐架的人一個參考方向
這是簽名檔
真不錯的分享文,我也蠻想買一個來看看,不過LCD支撐架都那麼貴阿...

想請問一下,這款支撐架可以隨意將LCD轉成90度嗎?
nuthrash wrote:
真不錯的分享文,我也蠻想買一個來看看,不過LCD支撐架都那麼貴阿...


到網購用關鍵字 "支撐架" 搜尋就可以搜尋到價格區間從三位數~五位數都有的產品...

nuthrash wrote:
想請問一下,這款支撐架可以隨意將LCD轉成90度嗎?


不只 90 度, 360 度都可以....



照片中是向左旋轉 90 度的情形

但是我不是用來接電腦, 所以畫面沒辦法切成直的...
這是簽名檔
我也是用亞梭的這隻 LCD 架,連電腦桌也是用他們家的。
LCD 可以調整高度和角度,螢幕底座的空間能省下來。
另外那調整角度的桌子真的蠻好用的,蠻推薦的。
把桌子和螢幕都調成斜的,這樣椅子往後躺角度剛好。
手打鍵盤或是看螢幕都不會覺得不舒服,
最大的缺點大概是熬夜打魔獸時會睡著吧。

http://www.mobile01.com/topicdetail.php?f=177&t=83330&p=40#4746458

maple0513 wrote:
我也想把我那15"的LCD架起來當電視 . . .
但是有一個疑問 . . .

如果螢幕後面沒有任何鎖點怎麼辦啊????


那就換一台螢幕吧....

不過先看看那個 acer 的蓋子能不能拔下來囉

有些廠牌的螢幕會把鎖孔藏在裡面


但如果真的沒鎖孔的話, 不是換螢幕就是只能用其他方式把 LCD 架高了....
這是簽名檔
