請教C型鋼承載3.2噸時，應如何選擇C型鋼規格

大家好，最近在設計一個鐵架時遇到一個問題
因為以前我都沒有用過鋼結構，實在不清楚如何制定尺寸
只好向01各位高手找救兵了

請教C型鋼承載3.2噸時，應如何選擇C型鋼規格

請教C型鋼承載3.2噸時，應如何選擇C型鋼規格

圖片是我希望承載的物品，為4個噸桶，每個重800kg
所以總共3.2噸
結構不知道該選用何種鋼構
我上網查常見的鋼構有
H型、C型、方型鋼、L型鋼、T型鋼
每種鋼又分多種規格

我查的規格包含斷面的尺寸、慣性矩、迴轉半徑、斷面模數
小弟不才....雖然曾是機械系固力組的，但公式都還老師了

我目前先以斷面5公分*5公分實心結構來畫圖模擬
請教C型鋼承載3.2噸時，應如何選擇C型鋼規格

請教C型鋼承載3.2噸時，應如何選擇C型鋼規格

請教C型鋼承載3.2噸時，應如何選擇C型鋼規格

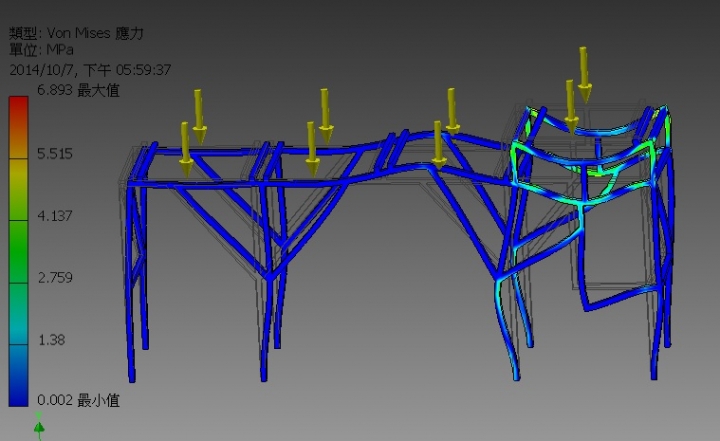

VON MISES應力依結構不同，約在6.89MPa~44.2MPa
安全係數為2，也就是降伏強度至少要90MPa
那請問我要怎麼知道各種不同鋼型的降伏強度，來找出合適我使用的鋼材呢?

(如果沒辦法給我具體算式也沒關係，憑經驗認為要用何種鋼構也請指點一二)

2014-10-07 20:59 #1

文章關鍵字

C型鋼 C型鋼規格 3.2

1000分

2樓

個人積分：1000分

文章編號：52525315

米列希安 wrote:
大家好，最近在設計一...(恕刪)

直接找鐵工廠幫你做不就好了?

308分

3樓

個人積分：308分

文章編號：52526149

米列希安 wrote:
大家好，最近在設計一..
圖片是我希望承載的物品，為4個噸桶，每個重800kg
所以總共3.2噸.(恕刪)

3.2噸,有的水塔比這更重.拿角鋼做力霸型水塔架.
5M 中間多隻柱子,所有柱樑用125-150 C型鋼雙拼,下要橫樑補強成框.

4分

樓主

個人積分：4分

文章編號：52527057

l0919022554 wrote:
直接找鐵工廠幫你做不...(恕刪)

我找過了，老闆第一句就問:「你要什麼材質，什麼尺寸」
所以我才會上來發問orz

RICE 1502 wrote:
3.2噸,有的水塔比...(恕刪)

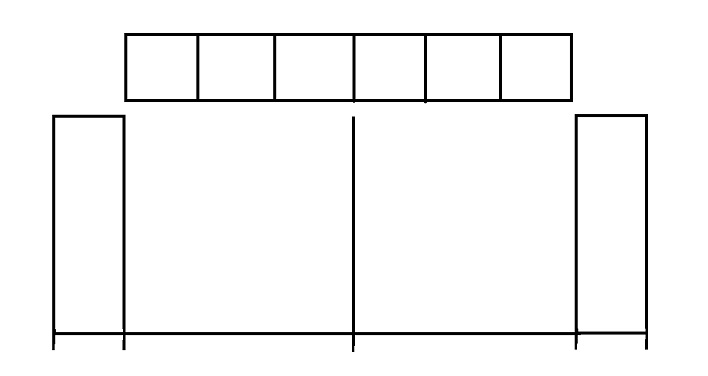

感謝，請問你說中間補強是像這樣嗎

這是我把中間補強後拿去模擬的結果
補強後可承受的應力是未補強的7倍左右
如果採用你說的125-150 C型鋼雙拼
需要補強到這種地步嗎?

xue1123

0分

5樓

個人積分：0分

文章編號：52534440

搜尋"重型物料架"即可解決!不過你跨距太大要分成一半,每半邊可荷重約2ton 橫樑採用雙C抱焊高度12cm ~本人從事倉儲架設計!!

308分

6樓

個人積分：308分

文章編號：52547114

米列希安 wrote:
我找過了，老闆第一句...(恕刪)

用100 C型鋼蓋屋頂加蓋,C型鋼雙拼做樑柱,面積常常是5M x5M,
25m2 就只4隻柱子支撐.4隻柱子是固定牆壁,你這是架子,
離地10-20cm焊隻C型鋼以免腳開了.

452分

7樓

個人積分：452分

文章編號：79930712

用搭桁架方式

底部腳多幾根避免橫向力導致軟腳
