亞瑟王

0分

樓主

亞瑟王

個人積分：0分

文章編號：22610052

請問一種門片五金

有一種櫥櫃門片設計, 打開時櫃門可以收入櫃體內(上方或左右)的, 有人知道這種五金叫甚麼嗎?
有沒有大大可以分享如何製作這種櫃門? 小弟想 DIY ... 先謝過囉 ~

2010-09-23 23:56 #1

文章關鍵字

門片五金

Chad Yih

236分

2樓

Chad Yih

個人積分：236分

文章編號：22610716

這種門片的五金假如沒有任何木工基礎,
DIY恐怕凶多吉少,
我就遇過木工師傅經驗不足,
搞砸過的.......

亞瑟王

0分

樓主

亞瑟王

個人積分：0分

文章編號：22611137

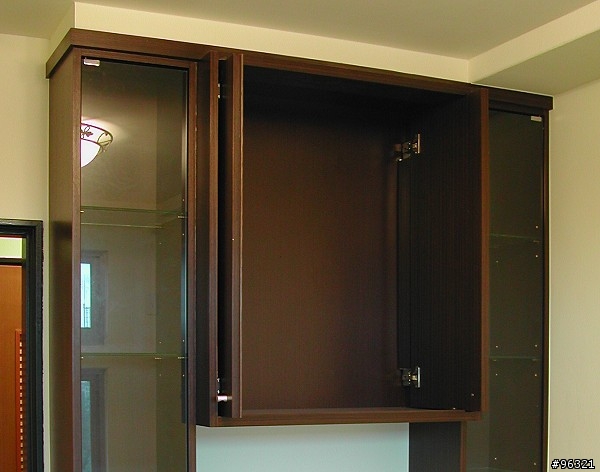

就是這種啦~ 不知道叫甚麼?
小弟知道有難度, 不過就是喜歡嘗試挑戰,
不知道有沒有大大可以分享製作方法的 ?

Chad Yih

236分

4樓

Chad Yih

個人積分：236分

文章編號：22611644

不好意思,
敢問大大裝過西德絞鏈嗎?
分的清楚蓋三分,蓋六分,三用.......的分別嗎?
假如以上皆非,
那真的請大大放棄吧,
這組五金有難度的,
還要先分清楚門片閉合時要蓋幾分.......

winfredkuo

0分

5樓

winfredkuo

個人積分：0分

文章編號：22612566

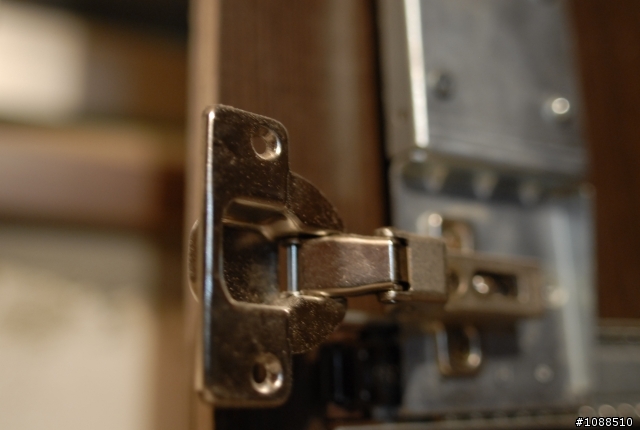

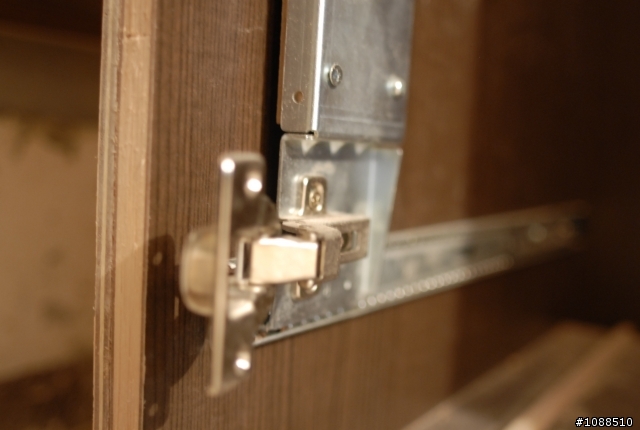

我不曉得專有名詞是什麼
貼幾張圖給您參考

亞瑟王

0分

樓主

亞瑟王

個人積分：0分

文章編號：22614256

人生就是不斷的學習~
感謝樓上的幾位大大喔 ^^

angend

3分

7樓

angend

個人積分：3分

文章編號：22631925

伸縮門鉸鍊
他不好裝喔
如果自己私工　嘿嘿
基本上你的櫃體一定會多出很多自己沒算準的殘留螺絲孔

Chad Yih

236分

8樓

Chad Yih

個人積分：236分

文章編號：22638751

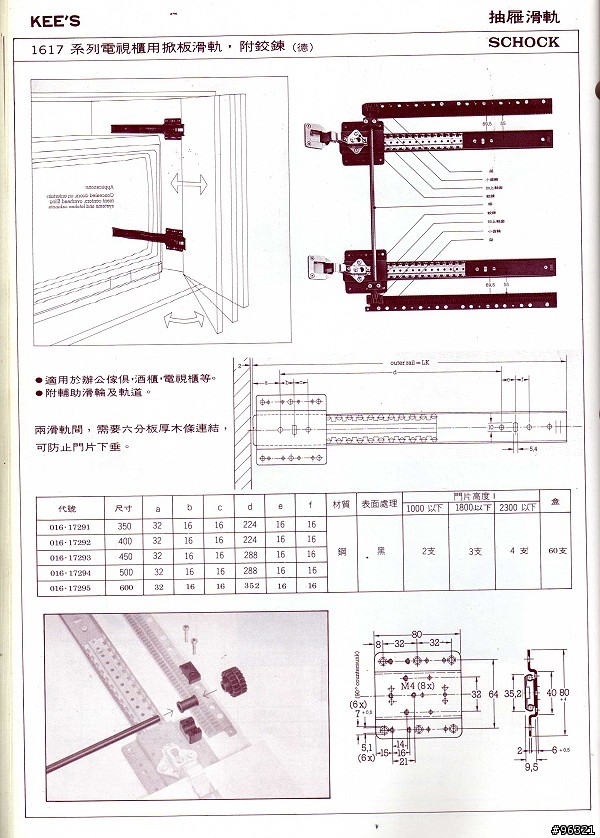

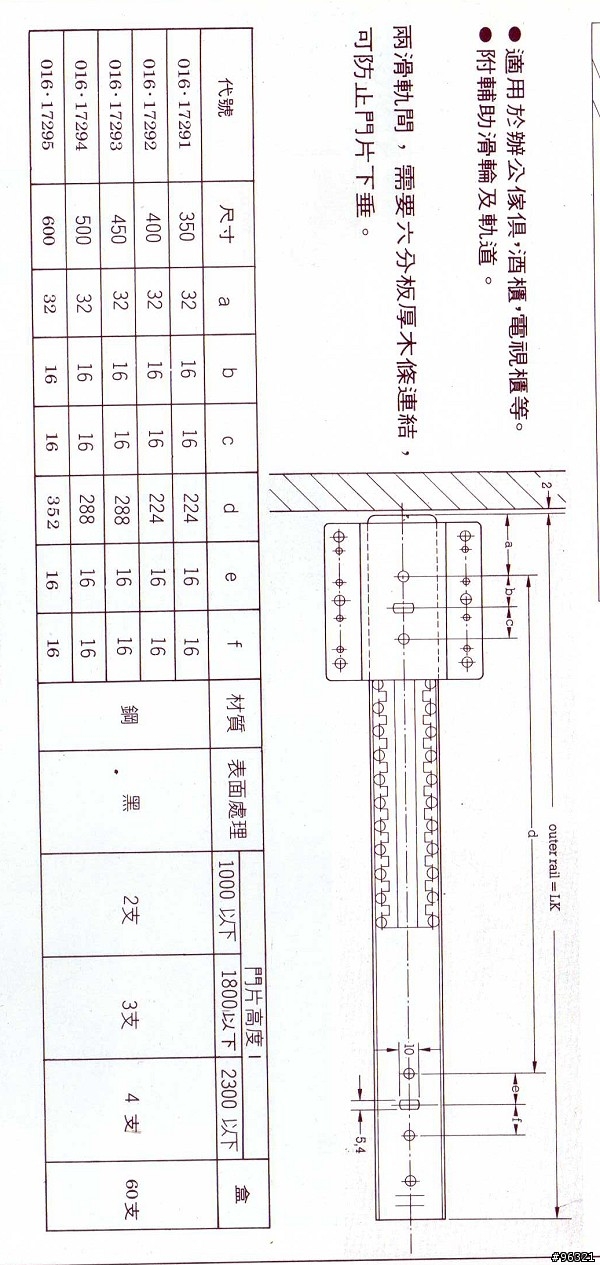

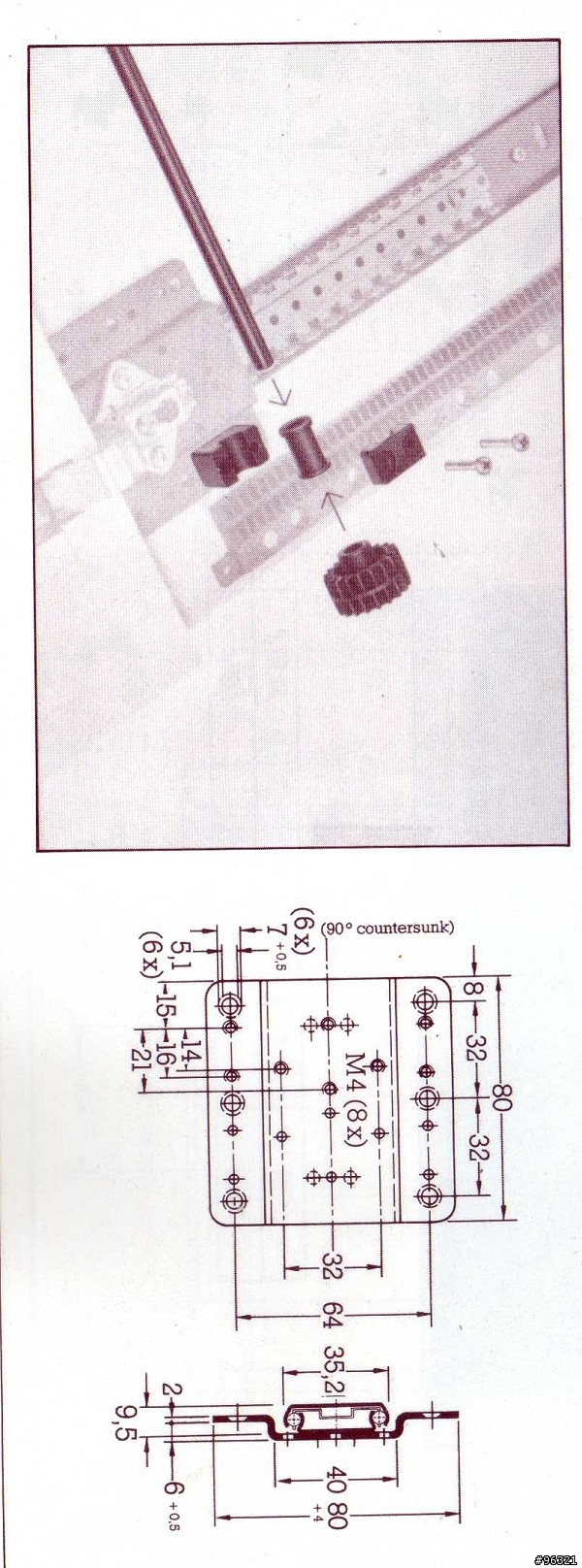

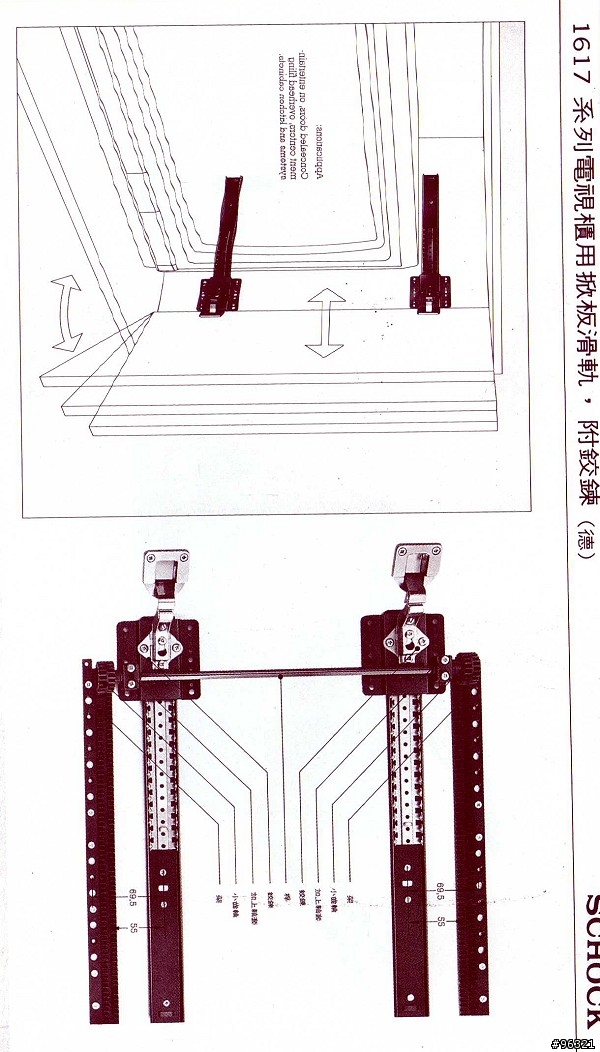

以下是我五金資料庫的掃描檔,
因為01傳圖有寬度限制,
所以後面3張請自行旋轉90度,
這只是滑軌部分的資料數據,
另外要配合使用的西德絞鏈,
因為種類眾多,
要完整掃瞄上傳,
實在困難..........

亞瑟王

0分

樓主

亞瑟王

個人積分：0分

文章編號：22683080

真的非常感謝, 尤其是 Chad Yih 大大提供的寶貴資料 !!

wtevosky

329分

10樓

wtevosky

個人積分：329分

文章編號：22689202

管理員你又把我的文章移除
啥教友廣告嫌疑阿...
莫名其妙
那麼多人在01發表開箱文就沒廣告嫌疑
貼貼圖片就有廣告嫌疑就對了
有種你就把我的會員給移除不會喔
去你X的....掯.................

以下是原文

我再說一次那玩意叫掀板滑軌
他的構造是滑軌
就像抽屜用的五金那樣
不是門片的鉸鍊
所在戶樞上的才叫鉸鍊如下圖
一般的鉸鍊

蝴蝶鉸鍊

地鉸鍊

所以樓上的大大我查遍我的五金簿子
都找不到你說的伸縮門鉸鍊
那玩意正確的名稱叫"掀板滑軌"OK

不知道你是使用哪一家哪個牌子的五金有這個名稱的?
可否告知一下讓小弟配合施工呢
