求拉線方法--水電高手幫幫忙

建商天花板預留一組燈源出線
想DIY拉明管改成四盞燈..加上多段開關功能..
管路..裁剛好emt管+分線盒+U型夾
請問電線的部分..專業作法如何分接?

PART2再進階..
想由此燈源出線再分出來一盞吊扇..
吊扇由遙控器控制..

求拉線方法--水電高手幫幫忙

上述可以請高手幫我畫線路圖嗎?(手繪即可)
PS:覺得可以自己作不怕脖子痠,想玩玩看..

2013-07-31 10:22 #1

文章關鍵字

拉線方法水電高手

sonuei

15分

2樓

sonuei

個人積分：15分

文章編號：45282925

LeftyChen wrote:
建商天花板預留一組燈...(恕刪)

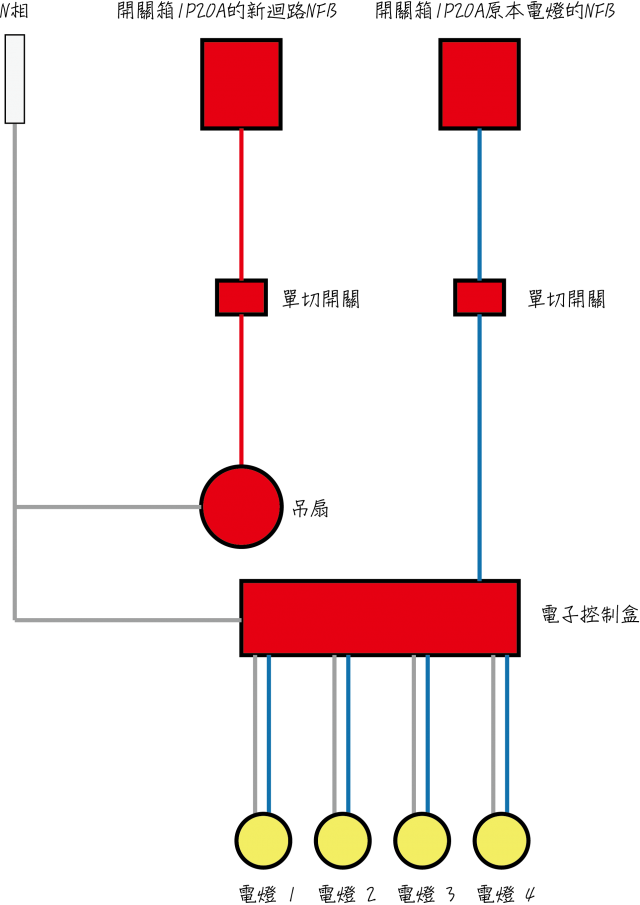

建議最好補條電線上去給電扇專用導線(紅黑藍等有色線)並且過單切開關,N相(白色)可以直接分享原本電燈座的白線~

分四個電燈迴路,將電燈的出線,色線+白線拉出來接在多段電子控制盒上,再由多段電子控制盒依照需求拉色線+白線前往各顆電燈

水電我還稱不上高手,我只是一個小小設計師

<img

沒有設計的設計就是最好的設計,我是室內設計師~

jj543

42分

3樓

jj543

個人積分：42分

文章編號：45289394

樓主如果你沒有家用配電的基礎知識
建議這種錢還是給人賺吧!

TO二樓，你的圖還叫他新增NFB迴路，太為難他了吧

sonuei

15分

4樓

sonuei

個人積分：15分

文章編號：45289536

jj543 wrote:
樓主如果你沒有家用配...(恕刪)

鎖幾顆螺絲,加拉一下電線,還好啦~
沒有很難,多摸多學多能耐阿

沒有設計的設計就是最好的設計,我是室內設計師~

LeftyChen

9分

樓主

LeftyChen

個人積分：9分

文章編號：45290849

我樓主..大概有個底了..
就買個多段開關控制盒來接線..
後來又搜尋一下..網路示範..控制盒接線應該不難..
其實跟可多段控制的單主燈相同,只是線拉長..
而吊扇看來只能另外拉一迴路囉!?

sonuei

15分

6樓

sonuei

個人積分：15分

文章編號：45292696

LeftyChen wrote:
我樓主..大概有個底...(恕刪)

也可以不拉另一個迴路,只是建議拉一個專用迴路比較優而已^^

不然與電燈出線共用電線,電扇會變成只有打開電燈時候才能使用電扇~
最快的獨立方式是直接由電燈開關那邊電源端直接接一條導線拉到電燈出線口也可以,這樣拉電扇就不受到電燈開關的影響了

沒有設計的設計就是最好的設計,我是室內設計師~

absmen2002

150分

7樓

absmen2002

個人積分：150分

文章編號：45295131

怎麼不直接買一顆多段的控制器?
映像中有3段而且才1百多塊~

多段開關是要做單個燈控制嗎?
如果不是就買多段控制器就好!

線路小燈並聯~
第1段只開主燈
第2段只開小燈
第3段全開

庸手

38分

8樓

庸手

個人積分：38分

文章編號：45307571

LeftyChen wrote:
建商天花板預留一組燈...(恕刪)

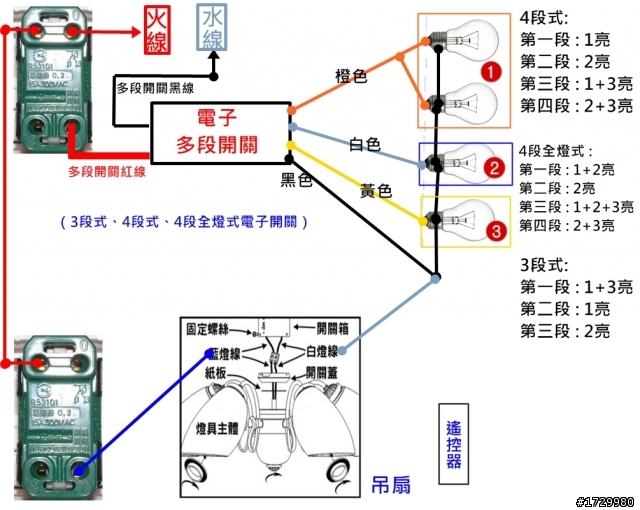

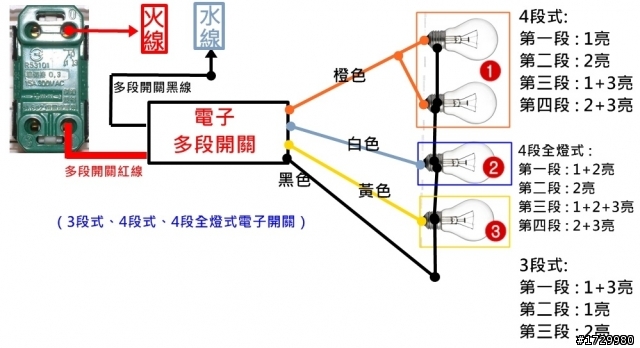

燈具要加一個電子式分段開關像下圖這樣，多段開關有分很多種，點燈方式也不一樣，下圖為常見模式，使用一個單開開關

大大如果要加一個吊扇，開關就要換雙開開關，多一個迴路要多穿一條控制線，如果用原本單開開關，要開吊扇就要開電燈，被綁定限制很麻煩，下圖大大可以參考(吊扇線路顏色各有不同)
還有一種就是不經過開關直接拉火線接吊扇就不受電燈影響，吊扇為常開，但是大大要用遙控器控制，直接接火線有風險+一直耗電，不建議這樣接

非專業，如有錯誤請指正
