預售屋-音響線路預留管線的問題

小弟最近要客變了, 打算未來在客廳弄"簡單"的家庭劇院.
因為未來新家不打算釘天花板, 想在客變時順便埋音響喇叭的線路的管線,
但是目前還在研究要那些設備, 不過大約會有5.1聲道, 投影機, HTPC, Wii.
所以大約會有前面3 個喇叭, 後面有2個喇和投影機.

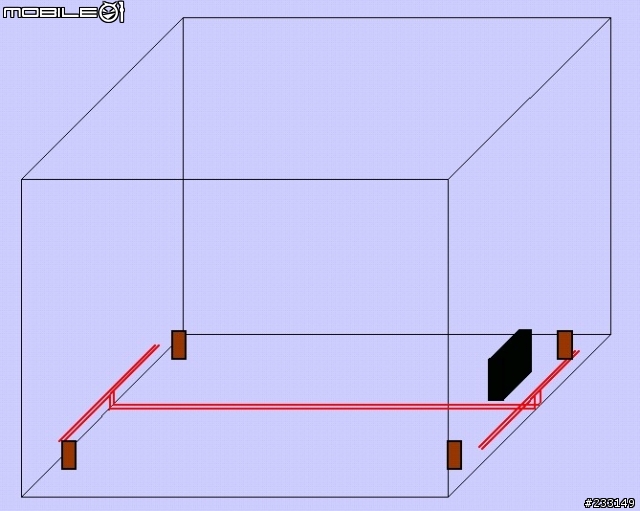

大約如下. (很難看. 沒繪畫天份, 又是用PowerPoint畫的.

)

爬了幾天文都沒看到比較詳細的管線資料, 例如音響喇叭線路怎麼走, 管線的口徑,
高度, 大約會有多少線等等..

請各位有經驗或了解的大大幫幫個忙吧. 感謝.

2008-07-17 20:35 #1

文章關鍵字

預售屋管線問題音響線路

KEN91

47分

2樓

KEN91

個人積分：47分

文章編號：7127335

看大大的圖,似乎是要挖開地板埋線而不是天花板內施工?
踢腳板內是否有空間?可以考慮部份走線在裡面.

chienishun

80分

3樓

chienishun

個人積分：80分

文章編號：7132391

這裡的經驗可以給您參考

在不打地板的方式下處理

Http://ishun.dyns.net

韡泰

6分

4樓

韡泰

個人積分：6分

文章編號：7144407

iwantin wrote:
小弟最近要客變了, ...(恕刪)

沒天花板?
尤其是你有投影機這樣就很難搞了
很早以前就寫了一篇相關的
只是不太會在01貼圖
給你參考看看
http://www.wretch.cc/blog/tiger19246/11000583

落地喇叭發燒線只要預埋管就可以了
比較難處裡的是你投影機與電視櫃的線
如果有作裝潢一切就解決了

應該對你多少有點幫助

ysc_kyy

2559分

5樓

ysc_kyy

個人積分：2559分

文章編號：7145751

既然是準備「客變」就表示是預售屋，還沒建造......所以要怎麼變更都行.......

從預備放擴大機的位置預留六分管到四個角落喇叭位置，出線口位置要看喇叭擺置方式，落地的話離地30公分即可，壁掛就要看要掛多高囉。

除了喇叭之外，個人覺得擴大機訊號源也要記得變更，從梯間弱電箱道主電視位置與音響櫃最好預留兩迴路以上5C同軸電纜，以便接駁有線電視、BS、無線電視......而擴大機音響櫃與電視之間最好預留口徑大一點的管道，而且訊號線不能埋死，必須能隨時抽換，因為永遠不知道何時會出現新的傳輸技術.........

電視與音響櫃之間的連線大部分可在木作階段解決，目前還不必擔心，喇叭線管路就必須在客變階段決定，免得將來還要挖地板........但是音響櫃怎麼佈置要先想清楚，音響櫃位置決定了才能訂出管線走向，只要大概劃一下從音響位置要留哪幾條管線道喇叭位置，一般營造廠水電都能配合的。

亮哥+

21349分

6樓

亮哥+

個人積分：21349分

文章編號：7147257

我就是這樣搞喔.看線路圖大概沒有問題.
但是二點小建議:
1.實際上預埋環繞音響管即可,因為前置中置都可利用電視櫃體怖線比較方便也不會破壞外觀(如果櫃體設計OK的話)
2.環繞管線要先考量最後環繞喇叭安裝高度的問題.按你這種方法高度,就一定要落地架,或者是線裸露在外,要靠沙發遮掩.不是很理想,最好連後牆一次埋管到固定高度直接到喇叭固定處(以不撞頭為原則),這樣以後沙發及傢俱就很好擺設而且非常美觀,也不必考量喇叭立架的問題.
3.如果以後還有投影機需求,訊源從前傳送到投影機,當然也要考慮多設計一根管線,但是有天花板比較能克服線材線頭過粗的問題.除非有無線HD訊源傳送裝置.
4.我新成屋在地板還沒有打底粉光之前,埋這些管頂多幾千元,再加埋CAT6線材管也是加幾千元而已,花費並不多.
