經過了四個月的時間，終於完成這台M2 Bradley戰車，一方面是這紙模的複雜度較高，共有23張圖紙，另外是這期間做做停停，都是趁著每天晚做一個小時的時間來龜速進行。不過總算完成來分享一下其中的過程。
M2 Bradley是美國的主要步兵戰車，配有主要的25mm鏈砲，M240C機槍，還有拖式反坦克飛彈，在之前的波斯灣戰爭，是主要的戰車車種。而這次做的紙模依照往例還是依比例縮小，列印4in1，所以比例尺應該是1:50左右，模型完成的尺寸大小是 長x寬x高=115mmx50mmx50mm. 這次最大的挑戰是履帶的製作，每一段獨立製作再連結起來，果然辛苦的代價是值得，看起來逼真多了....
這次製作拍了兩百多張圖，這裡細節不表，有興趣的可以到我的部落格看看去

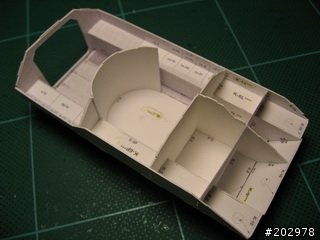

▼車身骨架，都是加厚的紙張來做，才夠堅固
![[3D紙模]-1:50 M2 Bradley](http://attach.mobile01.com/attach/200910/mobile01-e0f07005682d5e4a4c9d85baa7f271c9.jpg)

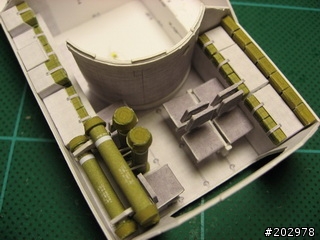

▼內裝的細節還不錯
![[3D紙模]-1:50 M2 Bradley](http://attach.mobile01.com/attach/200910/mobile01-5c21fd878a953c39f2337bf97fd83b0b.jpg)

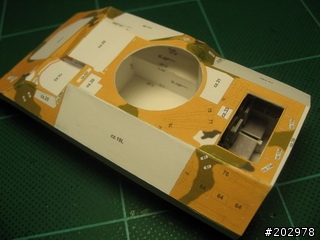

▼蓋上外殼，內部的細節就要從門來看了
![[3D紙模]-1:50 M2 Bradley](http://attach.mobile01.com/attach/200910/mobile01-b367de3075e2e37063fa57a87ecee705.jpg)

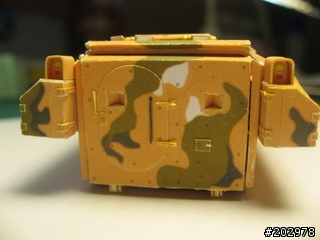

▼車厚的艙門，密合度還不錯
![[3D紙模]-1:50 M2 Bradley](http://attach.mobile01.com/attach/200910/mobile01-55cc659d82bc46763280ced0822dd5c6.jpg)

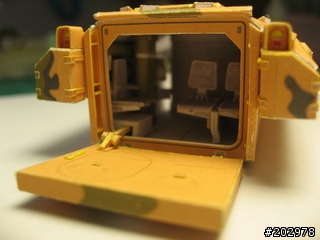

▼艙門打開的樣子，裡面看起來很擠，待在裡面的步兵應該是蠻辛苦的
![[3D紙模]-1:50 M2 Bradley](http://attach.mobile01.com/attach/200910/mobile01-5e5bb858539ef8e20804b0132bc201c2.jpg)

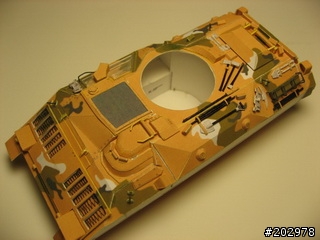

▼完成的車體，上面有不少工具，細節
![[3D紙模]-1:50 M2 Bradley](http://attach.mobile01.com/attach/200910/mobile01-8796f51f5ed878606ff0095c07ccc401.jpg)

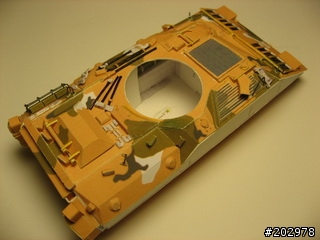

▼另一個角度
![[3D紙模]-1:50 M2 Bradley](http://attach.mobile01.com/attach/200910/mobile01-9dc2e141828bcf08fba0f6eac269d486.jpg)

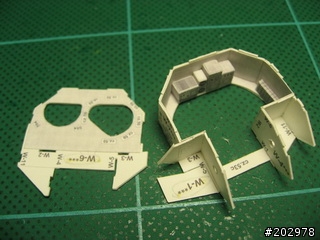

▼做完車身，開始製作砲塔，一樣是從骨架開始
![[3D紙模]-1:50 M2 Bradley](http://attach.mobile01.com/attach/200910/mobile01-307af610b4b54dcf55eafaa06645fb8f.jpg)

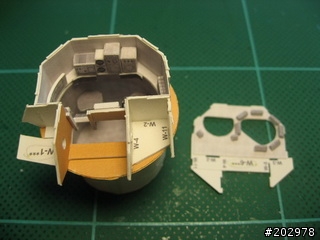

▼裡面也是有不少細節，不偷懶，該做的都做
![[3D紙模]-1:50 M2 Bradley](http://attach.mobile01.com/attach/200910/mobile01-a72a36fcc91c6d446c9c52091bf5b749.jpg)

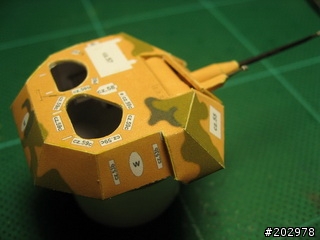

▼加上蒙皮之後
![[3D紙模]-1:50 M2 Bradley](http://attach.mobile01.com/attach/200910/mobile01-955069fed1547187e9e6ac94c7208e85.jpg)

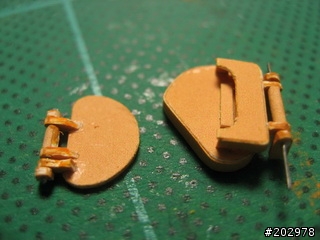

▼砲塔上方的艙門，是活動的
![[3D紙模]-1:50 M2 Bradley](http://attach.mobile01.com/attach/200910/mobile01-8da71eb4eeef098d34c9b8805a224382.jpg)

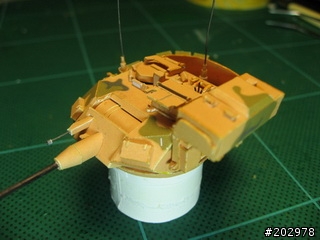

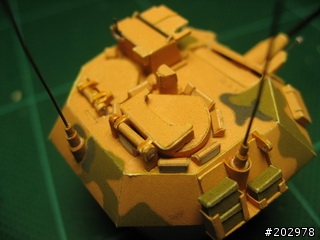

▼完成艙門和一些細節
![[3D紙模]-1:50 M2 Bradley](http://attach.mobile01.com/attach/200910/mobile01-8bb17d7d76db6ffb1f8b91dd3bae7a9b.jpg)

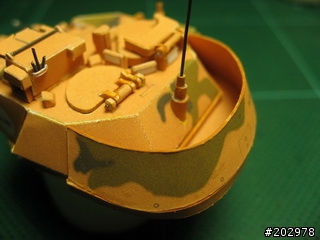

▼還有後方的圍欄
![[3D紙模]-1:50 M2 Bradley](http://attach.mobile01.com/attach/200910/mobile01-c10f16112528759a22e28f3f7accfdae.jpg)
▼砲塔完工
![[3D紙模]-1:50 M2 Bradley](http://attach.mobile01.com/attach/200910/mobile01-7ef09fdf3312a147bdbb2be81cc930fc.jpg)

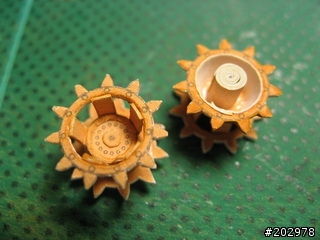

▼第三部分，輪子和履帶，這個是驅動齒輪
![[3D紙模]-1:50 M2 Bradley](http://attach.mobile01.com/attach/200910/mobile01-fb8d722bee3a2f7f07464a68627e5d61.jpg)

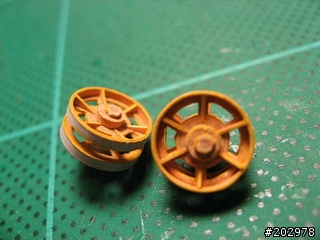

▼車後方的輪子
![[3D紙模]-1:50 M2 Bradley](http://attach.mobile01.com/attach/200910/mobile01-dfe9ed2579346d6c3f1a9945cf6f83ad.jpg)

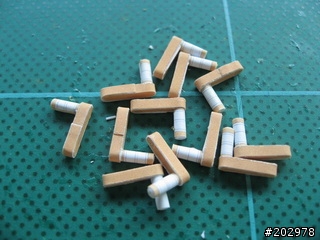

▼輪軸
![[3D紙模]-1:50 M2 Bradley](http://attach.mobile01.com/attach/200910/mobile01-f0605ab85af040c70caa6520c013ec40.jpg)

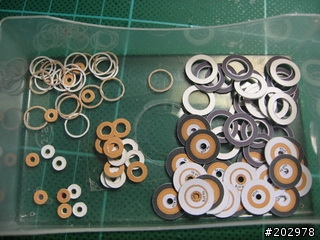

▼接下來是支撐輪，零件有一點多
![[3D紙模]-1:50 M2 Bradley](http://attach.mobile01.com/attach/200910/mobile01-4b44f380e6a3937c06abc34d28eca9cd.jpg)

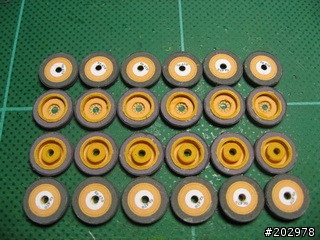

▼經過幾層起來，完成基本的輪子
![[3D紙模]-1:50 M2 Bradley](http://attach.mobile01.com/attach/200910/mobile01-1f31b8caa958ac96c53149d9a2d416d0.jpg)

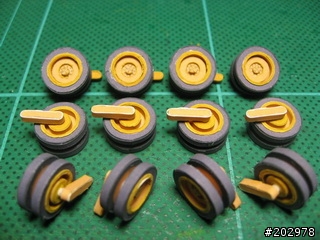

▼每一組輪子事實上有兩個組成，中間有縫隙
![[3D紙模]-1:50 M2 Bradley](http://attach.mobile01.com/attach/200910/mobile01-8f8d4c50e1b4efec047b37cf45b1245e.jpg)

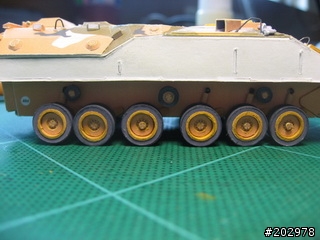

▼裝上車體，要都在一個水平面上，不然裝履帶時就完了
![[3D紙模]-1:50 M2 Bradley](http://attach.mobile01.com/attach/200910/mobile01-e7a556e6c98e6dbee2a05942086175f6.jpg)

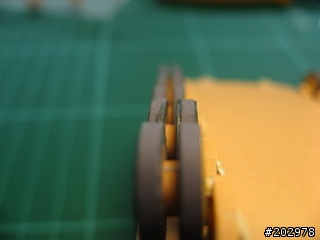

▼支撐輪中間的縫隙也要對齊
![[3D紙模]-1:50 M2 Bradley](http://attach.mobile01.com/attach/200910/mobile01-474bd4622451555a2e3d27b1d49ee7c7.jpg)

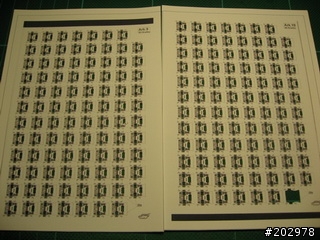

▼最頭大的履帶來了，滿滿的兩頁，有兩百個左右
![[3D紙模]-1:50 M2 Bradley](http://attach.mobile01.com/attach/200910/mobile01-68312f637eda07cfc7110fba643ce742.jpg)

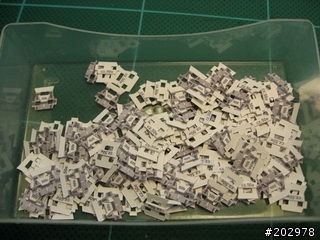

▼把零件先切下來，一個個黏好，在開始組裝
![[3D紙模]-1:50 M2 Bradley](http://attach.mobile01.com/attach/200910/mobile01-e9596221aae3b74573993327348e0552.jpg)

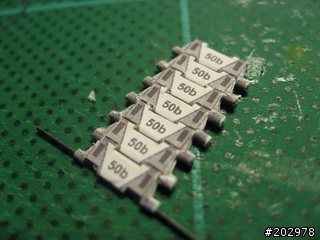

▼每個履帶零件之間用鐵絲穿起來做轉軸
![[3D紙模]-1:50 M2 Bradley](http://attach.mobile01.com/attach/200910/mobile01-9eb8a4b9d19f617f8b254a5eb13f04ef.jpg)

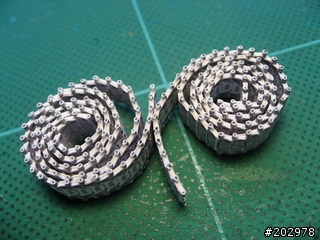

▼效果看起來好多了
![[3D紙模]-1:50 M2 Bradley](http://attach.mobile01.com/attach/200910/mobile01-c73dc21974f3d33cfe0dc9b755ea5c4b.jpg)

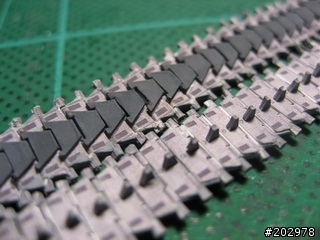

▼繼續加工，外圈的墊片和內圈的齒鉤
![[3D紙模]-1:50 M2 Bradley](http://attach.mobile01.com/attach/200910/mobile01-086a58e27c13454e37782f51ca067557.jpg)

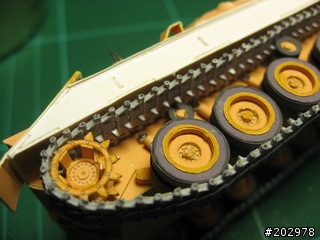

▼履帶安裝，好感動比之前做的逼真多了
![[3D紙模]-1:50 M2 Bradley](http://attach.mobile01.com/attach/200910/mobile01-d4ad10afec5fb6bec065aaac1dc23140.jpg)

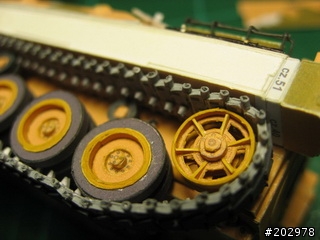

▼後部的履帶
![[3D紙模]-1:50 M2 Bradley](http://attach.mobile01.com/attach/200910/mobile01-d23d9a8b3d4065abb9fa0866c32a1db1.jpg)

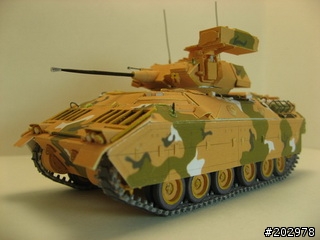

▼終於完工，雖然有一半的履帶都看不到....
![[3D紙模]-1:50 M2 Bradley](http://attach.mobile01.com/attach/200910/mobile01-773a0774cbe7a391180dbcc707f36bd7.jpg)
▼另一個角度
![[3D紙模]-1:50 M2 Bradley](http://attach.mobile01.com/attach/200910/mobile01-f64d72a466457616b053b736c616973f.jpg)

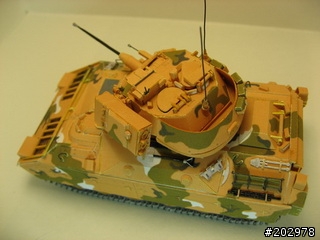

▼從上面看也不錯
![[3D紙模]-1:50 M2 Bradley](http://attach.mobile01.com/attach/200910/mobile01-94eca9d02b2bdf36a5daae304d3592cf.jpg)

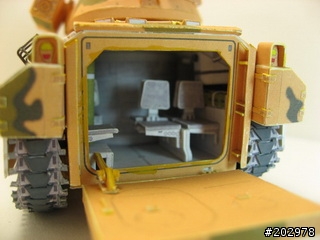

▼車後方艙們開啟，搭配履帶，看起來也不一樣了
![[3D紙模]-1:50 M2 Bradley](http://attach.mobile01.com/attach/200910/mobile01-c46e379afad5768a868de982a840c848.jpg)

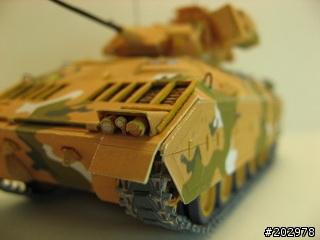

▼前方的角度
![[3D紙模]-1:50 M2 Bradley](http://attach.mobile01.com/attach/200910/mobile01-07ecad06d3c82ed5e7da41b51ab9264f.jpg)

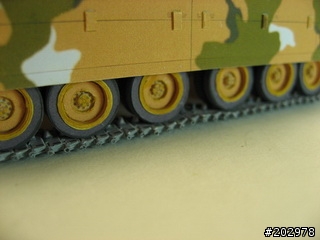

▼我覺得很感動的履帶，因為弄了好久....
![[3D紙模]-1:50 M2 Bradley](http://attach.mobile01.com/attach/200910/mobile01-3069d31479079e795c509d4aafad4c9a.jpg)

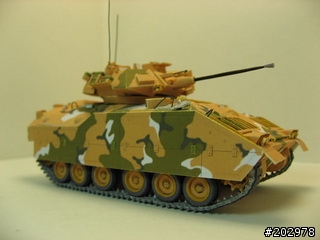

▼最後再來一張很有精神的角度
![[3D紙模]-1:50 M2 Bradley](http://attach.mobile01.com/attach/200910/mobile01-c8ce1b2ba2d9f039f9f2e72de3a1a828.jpg)

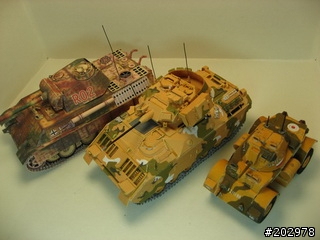

▼和之前做的軍模拍照，這部的精緻度最高，成就感也更高，大家一起來玩紙模吧！！！
![[3D紙模]-1:50 M2 Bradley](http://attach.mobile01.com/attach/200910/mobile01-1efae63573c4b22e4ecbdca9fbd7270e.jpg)
-=< THE END >=-

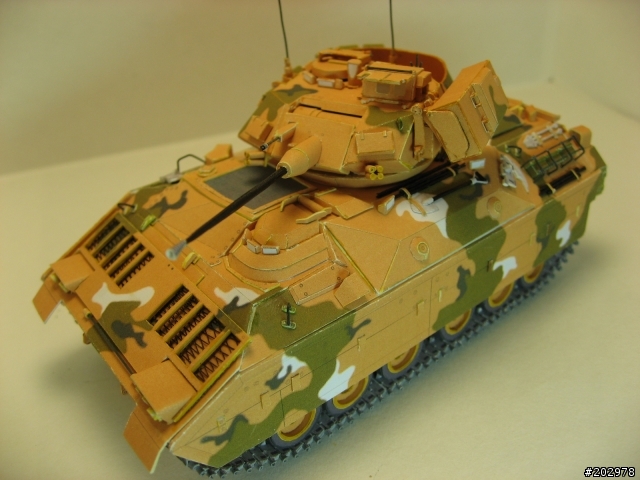

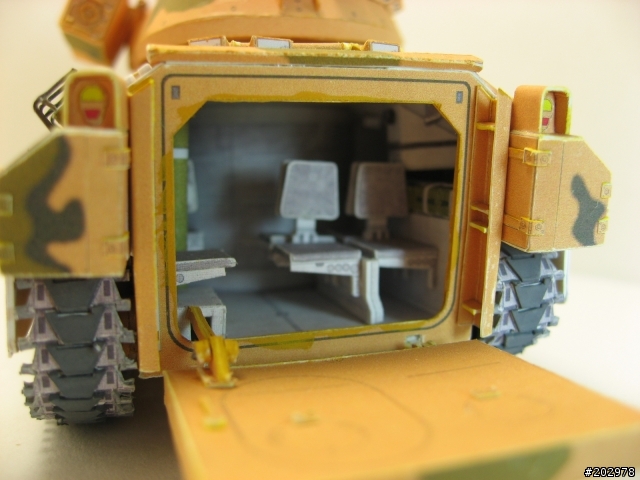

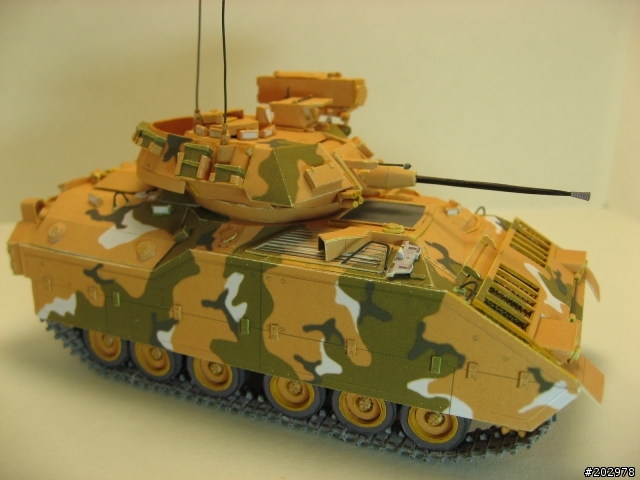

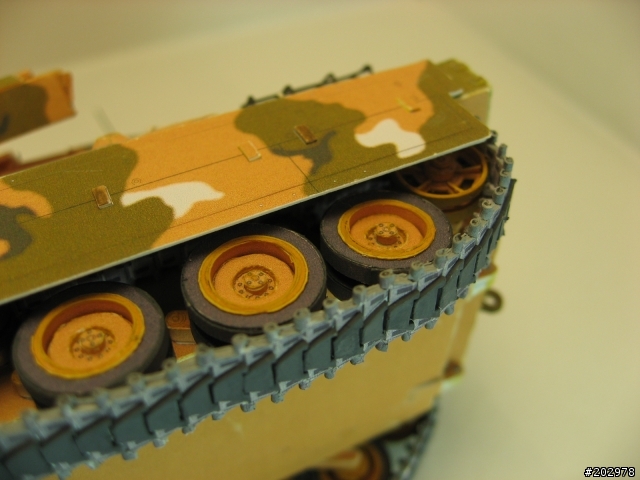

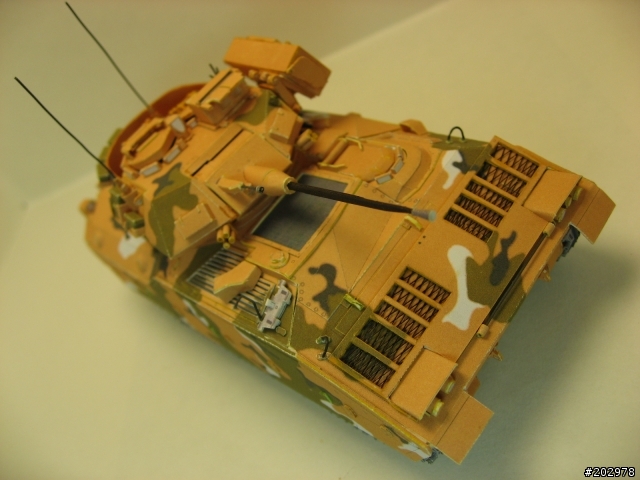

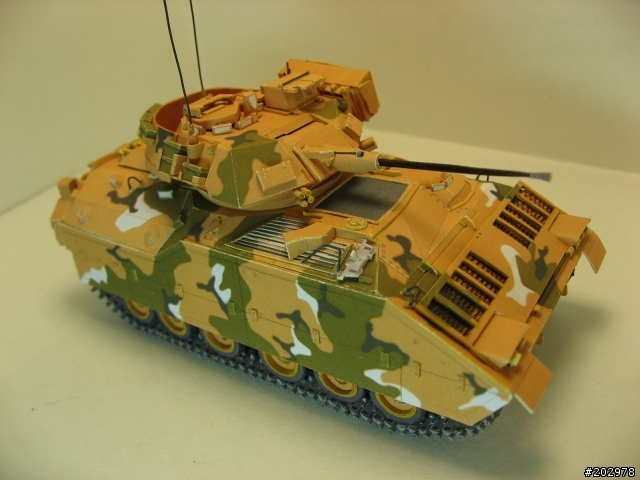

10/24，應觀眾要求，新增幾張大圖，不過缺陷就躲不掉啦！呵呵，多多指教
![[3D紙模]-1:50 M2 Bradley](http://attach.mobile01.com/attach/200910/mobile01-b648b518c7ad881dbc94bde1041ea00a.jpg)
![[3D紙模]-1:50 M2 Bradley](http://attach.mobile01.com/attach/200910/mobile01-0846ba55c1aee9e03ffcb87be2b663b4.jpg)
![[3D紙模]-1:50 M2 Bradley](http://attach.mobile01.com/attach/200910/mobile01-8240fc52abf129d984aae956410e6a9d.jpg)
![[3D紙模]-1:50 M2 Bradley](http://attach.mobile01.com/attach/200910/mobile01-72121da0f701dabc73c903891b8d0a4b.jpg)
![[3D紙模]-1:50 M2 Bradley](http://attach.mobile01.com/attach/200910/mobile01-79a2bd55f24dd31030e0e79b2fdcc440.jpg)
![[3D紙模]-1:50 M2 Bradley](http://attach.mobile01.com/attach/200910/mobile01-07a31d5e357c9a2127bd0a55f50be68f.jpg)
